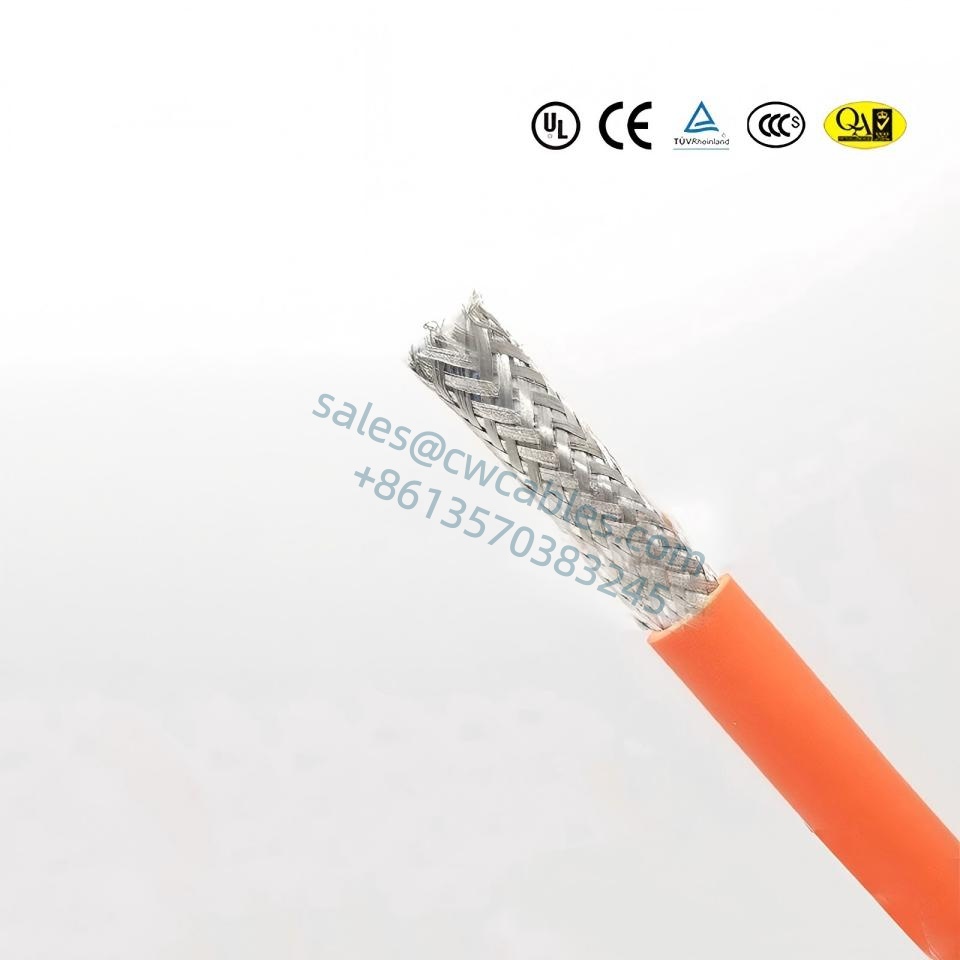

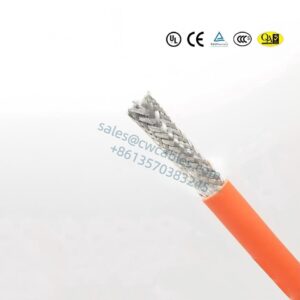

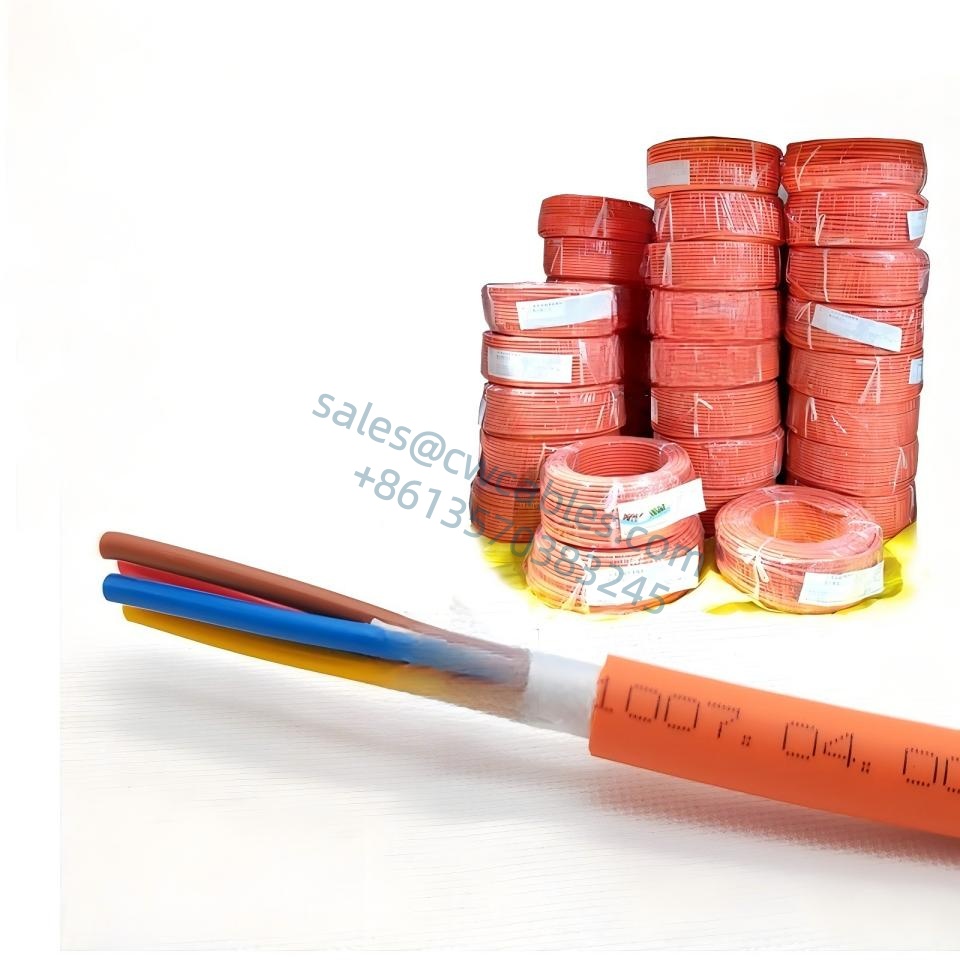

서보 모터 차폐 케이블 4 코어 15/13/11/9AWG 밸런스 (5 백만주기 시간)
드래그 체인의 주요 서보 모터 및 고부하 전원 케이블과 함께 사용됩니다. 제조 장비 전반에 적합합니다: 픽 앤 플레이스 장치, 조립 라인, 생산 기계, 움직이는 기계 부품이나 드래그 체인과 관련된 응용 분야. 특히 습한 공작 기계 및 송전선 환경에 대한 내성이 뛰어납니다.
기술 데이터
● 초고굴곡성을 지닌 특수 PVC 외피
● 온도 범위 이동식 설치: -5°C ~ +70°C 고정 설치: -15°C ~ +80°C
● 공칭 전압 Uo/U: 300/500V
● 테스트 전압: 2000V
● 절연저항 : 최소 20 MOhmxkm
● 최소 곡률 반경: 모바일 설치: 6 x 케이블 직경
고정 설치: 4 x 케이블 직경
●EU RoHS 및 Reach 규정을 준수합니다.
● 난연성, IEC 60332-1-2, CEI 20-35, FT1, VW-1을 준수합니다.

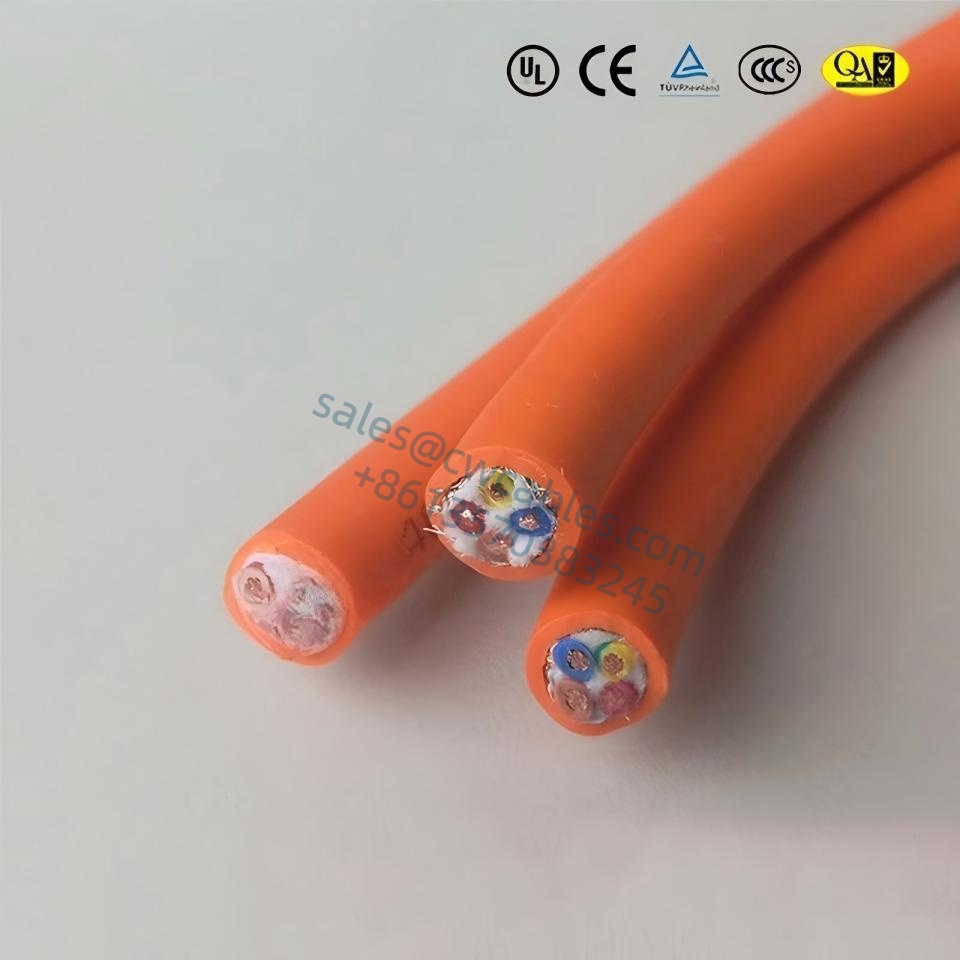

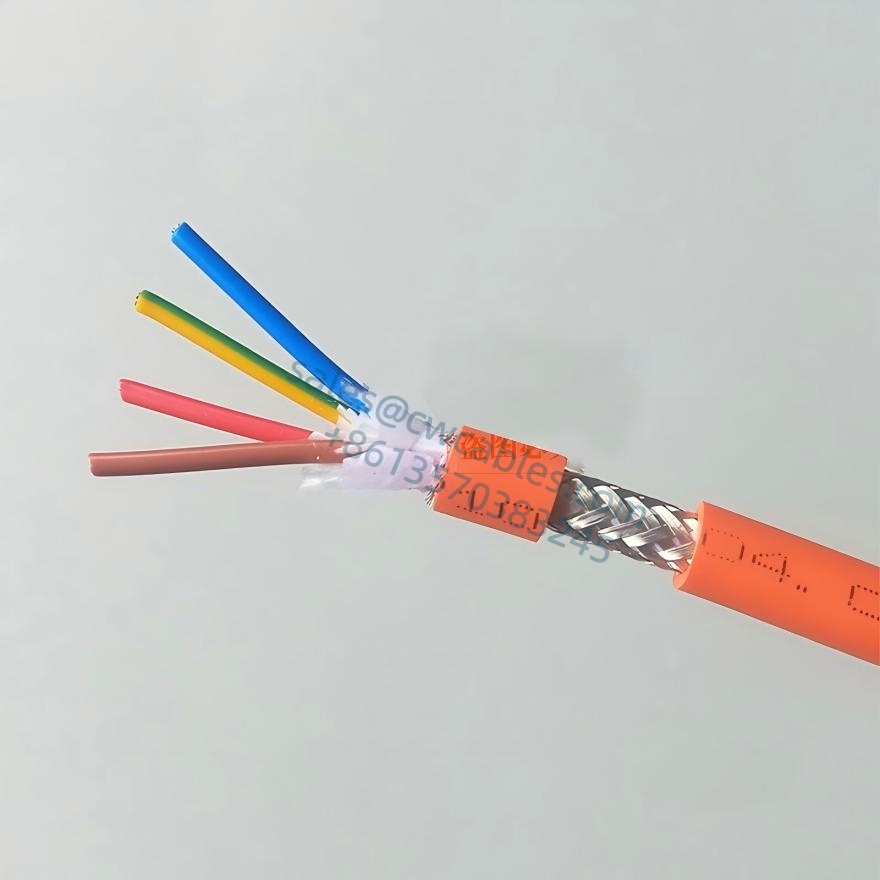

서보 모터 차폐 케이블 구조:
● 0.08mm² 순동 도체, 극세 동선
●DIN VDE 0295 클래스 6 및 IEC 60228 클래스 6을 준수합니다.
●특수 PVC 단열재

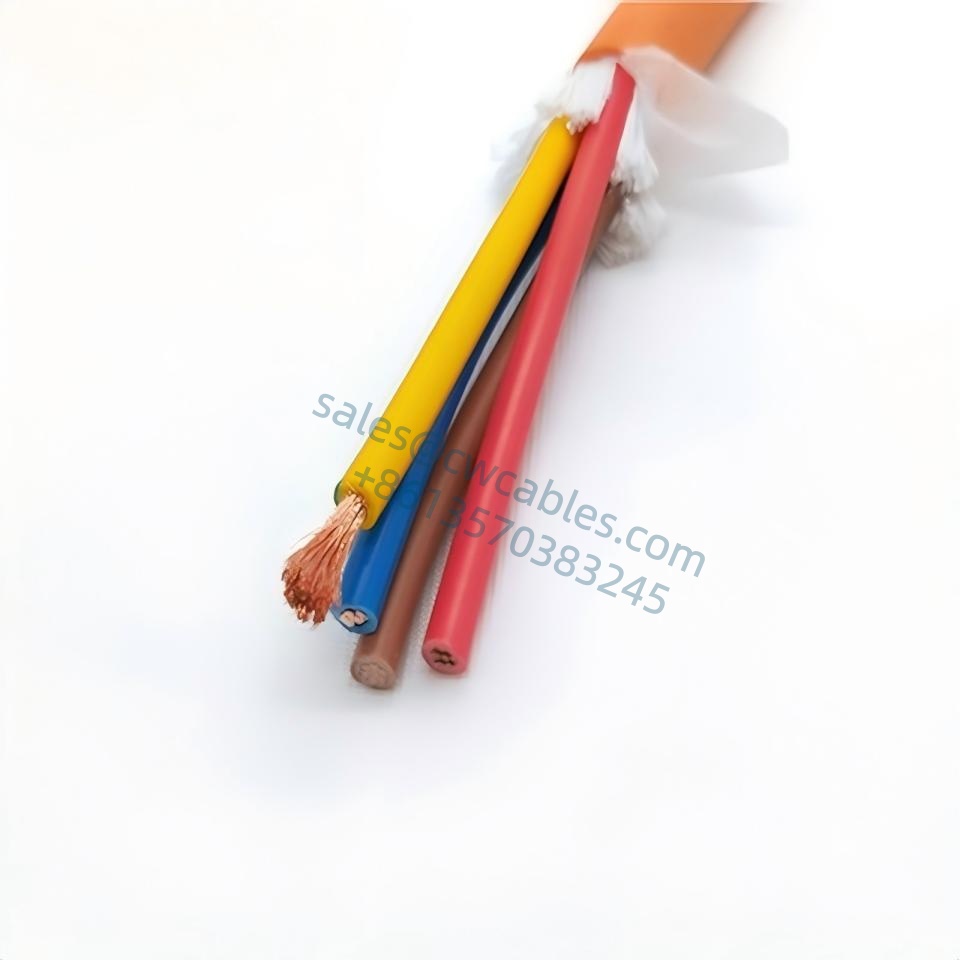

●색상으로 구분된 코어
●최적의 피치 동심 연선 코어
●황록색 접지선 포함(3심 이상)
● 회색, 검정색, 주황색 또는 색상은 고객 요구 사항에 따라 맞춤 설정할 수 있습니다.
| 서보 모터 차폐 케이블 MOQ 1 롤 | |||||||||||
| 제품 | 목 | 모델 | 사양 | 의 | 색상 | 6.5 ~ 6.9 9 |
7 ~ 7.49 | 7.5 ~ 7.9 9 |
8 ~ 8.49 | 8.5 ~ 8.9 9 |
표시 |
| 초고속 서보 모터 차폐 케이블 (드래그 체인에 대한 1 천만 회 신뢰성 테스트) | 1 | YY1008.02.0050 | 2*0.5mm2 | 5.6 | 블랙/오렌지 | 2.28 | 2.37 | 2.47 | 2.56 | 2.66 | 중국 표준 코어 와이어 색상 : 파란색, 갈색, 빨간색, 노란색/녹색 |
| 2 | YY1008.04.0050 | 4*0.5mm2 | 6.5 | 블랙/오렌지 | 3.58 | 3.72 | 3.87 | 4.02 | 4.17 | ||
| 삼 | YY1008.04.0075 | 4*0.75mm2 | 7.2 | 블랙/오렌지 | 5.32 | 5.55 | 5.77 | 5.99 | 6.21 | ||
| 4 | YY1008.04.0100 | 4*1.0mm2 | 7.8 | 블랙/오렌지 | 6.60 | 6.87 | 7.15 | 7.42 | 7.70 | ||
| 5 | YY1008.04.0150 | 4*1.5mm2 | 9 | 블랙/오렌지 | 9.23 | 9.61 | 10.00 | 10.38 | 10.76 | ||
| 6 | YY1008.04.0250 | 4*2.5mm2 | 11 | 블랙/오렌지 | 14.61 | 15.22 | 15.82 | 16.43 | 17.04 | ||
| 7 | YY1008.02.0050 | 2*0.5mm2 | 5.6 | 블랙/오렌지 | 2.28 | 2.37 | 2.47 | 2.56 | 2.66 | UL 표준 코어 와이어 색상 : 검은 색, 흰색, 빨간색, 노란색/녹색 | |
| 8 | YY1008.04.0050 | 4*0.5mm2 | 6.5 | 블랙/오렌지 | 3.58 | 3.72 | 3.87 | 4.02 | 4.17 | ||
| 9 | YY1008.04.0075 | 4*0.75mm2 | 7.2 | 블랙/오렌지 | 5.32 | 5.55 | 5.77 | 5.99 | 6.21 | ||
| 10 | YY1008.04.0150 | 4*1.5mm2 | 9 | 블랙/오렌지 | 9.23 | 9.61 | 10.00 | 10.38 | 10.76 | ||
| 11 | YY1008.04.0250 | 4*2.5mm2 | 11 | 블랙/오렌지 | 14.61 | 15.22 | 15.82 | 16.43 | 17.04 | ||

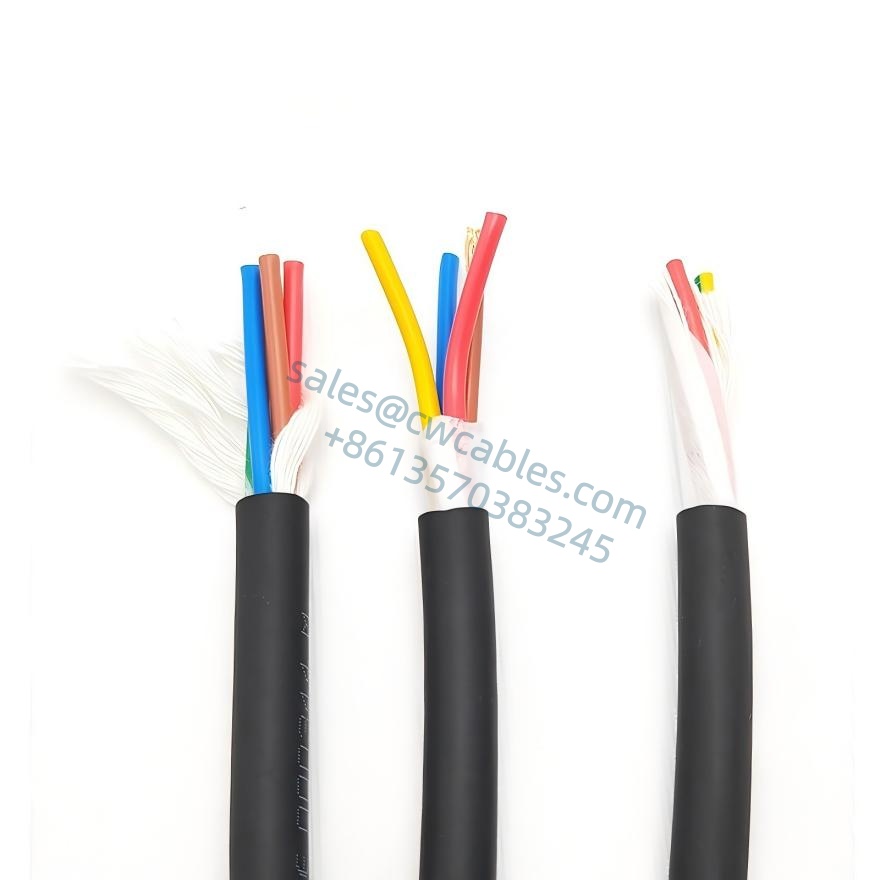

| 12 | MC-Y3008.04.0050 | 4*0.5mm2 | 6.3 | 검은색 | 4.39 | 4.57 | 4.75 | 4.94 | 5.12 | Gecko 헤드 전원 코드, UL 인쇄, 코어 와이어 색상은 검은 색, 흰색, 빨간색, 노란색/녹색 |
|
| 13 | MC-Y3008.06.2024 | 4*0.5+2*0.2 | 6.3 | 검은색 | 5.17 | 5.38 | 5.60 | 5.81 | 6.03 | ||
