서보 시스템에서 동시 동력 전달 및 브레이크 제어를 위한 브레이크가 있는 서보 모터 전원 케이블. EMI 보호를 위해 차폐된 전용 브레이크 회로 와이어(2C)와 전원 도체(3P+PE)를 결합합니다. 드래그 체인, 움직이는 기계 부품 및 열악한 환경(오일/습기 저항)을 위해 설계되었습니다. UL/CE 인증을 받았습니다.
브레이크 기능이 있는 서보 모터 전원 케이블
-
난연성 표준 IEC 60332-1-2 준수
-
우수한 내화학성
-
뛰어난 유연성
-
작은 굽힘 반경 달성 가능

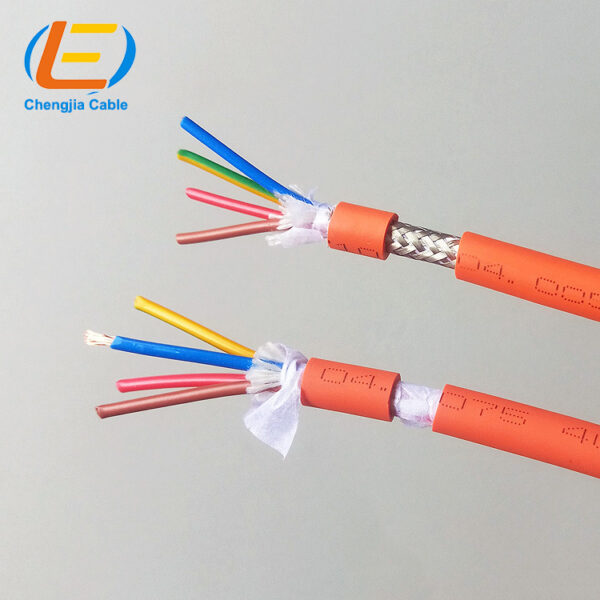

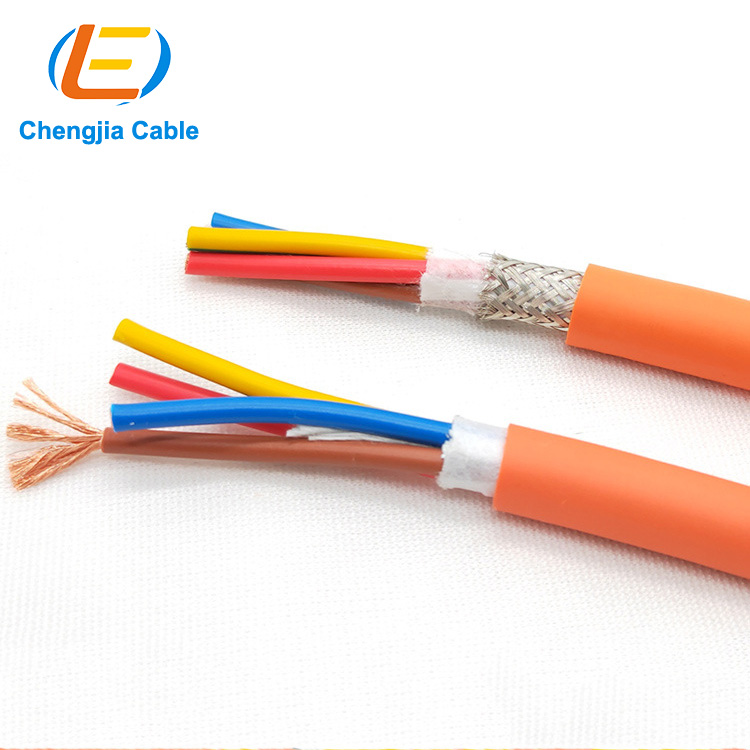

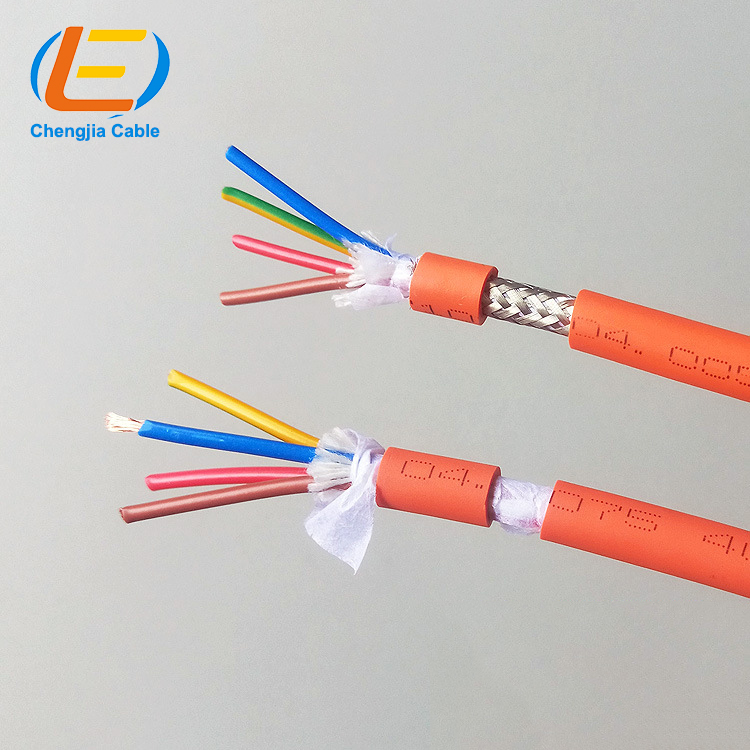

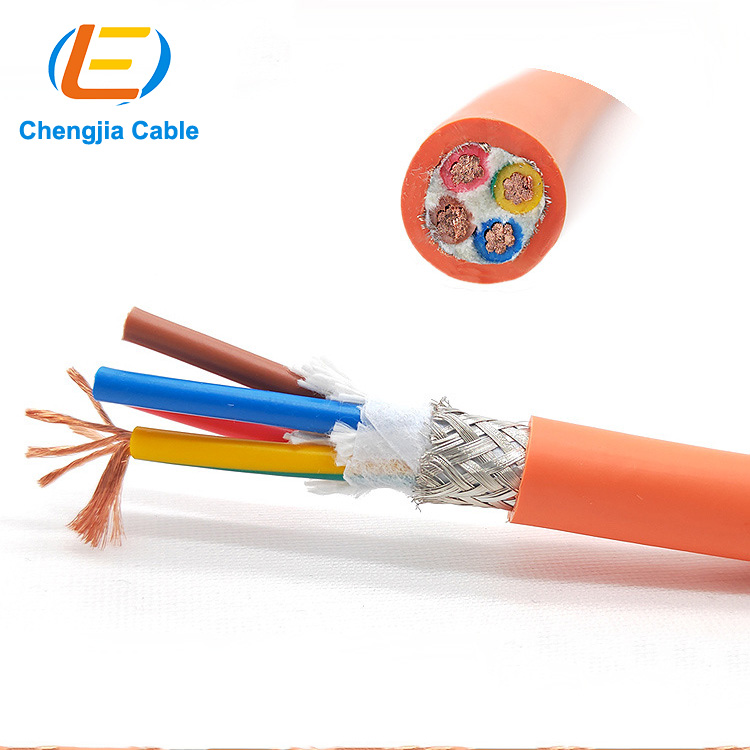

브레이크 구조의 서보 모터 전원 케이블
지휘자:
DIN VDE 0295 및 IEC 60228 클래스 6 표준을 준수하는 유연성이 뛰어난 연선 구리 도체입니다.
코어 절연:
특별히 제조된 PVC 화합물.
절연 색상:
EN 규격(검은색, 흰색, 빨간색, 노란색(녹색 트레이서 포함)). 사용자 정의 색상을 사용할 수 있습니다.
내부 레이어:
부직포 랩 쿠셔닝.
칼집 재료:
특별히 제조된 PVC 화합물.
외장 색상:
검정색(RAL 9005), 회색(RAL 7001), 주황색(RAL 2003), 녹색(RAL 6018) 등
기술적인 매개변수
전기적 성능
정격 전압:
-
도체 < 0.5mm²: U₀/U 300/300V
-
도체 0.5–4.0mm²: U₀/U 300/500V
테스트 전압: 1500V / 2000V
작동 온도 범위
고정 설치:
-
표준 PVC: -10℃ ~ +80℃
-
내한&내열 PVC : -40℃ ~ +105℃
이동 설치:
-
표준 PVC: -5℃ ~ +80℃
-
내한&내열 PVC: -15℃ ~ +105℃
동적 성능
여행 거리: 20m 이하
가속: 10m/s² 이하
이동 속도:
-
오버헤드: 3m/s
-
슬라이딩: 2m/s
지속적인 플렉스 사이클: ≥2백만
최소 굽힘 반경
고정 설치: 6 × 케이블 직경
이동 설치:
-
이동 거리 <10m: 7.5 × 케이블 직경
-
이동 거리 ≥10m: 10 × 케이블 직경
브레이크가있는 서보 모터 전원 케이블
기본형
모델: SYB-JZ 3×1.5+PE+2×0.75G-PUR
-
전력 지휘자: 3×1.5mm² + 노란색/녹색 접지선
-
브레이크 회로: 2×0.75mm²
-
차폐: 주석 도금된 구리 편조
-
칼집: 폴리우레탄(PUR)
하이플렉스 타입
모델: CYB-TPE 3×2.5+2×1.0G/AL-PUR
-
지휘자: 초극세 연선(0.08mm 개별 소선)
-
차폐: 알루미늄 호일 + 구리 브레이드 복합재
-
플렉스 라이프: ≥1천만 주기 @ 8×D 굽힘 반경
내유성 및 난연성 유형
모델: SERVO-BR 3G1.5+2C0.75 차폐 오일 저항
-
칼집: 내유성 오렌지 PUR
-
인증: IEC 60332-1-2 / IEC 61034-2
