Hôm nay, chúng ta hãy thảo luận về những yếu tố liên quan đến khoảng cách truyền tối đa của một cáp Ethernet linh hoạt tín hiệu không bị suy giảm.

Đầu tiên, hãy chia sẻ câu chuyện miệng của khách hàng:

Đây là lần đầu tiên sử dụng cáp ethernet dài như vậy trên một thiết bị tự động, với dây kéo dài 25 mét. Nó vẫn là một camera quan sát công nghiệp đòi hỏi độ ổn định tín hiệu cực cao. Thành thật mà nói, lúc đầu tôi hơi lo lắng. Nhưng điều này cáp Ethernet có tính linh hoạt cao đã thực sự thay đổi tôi – Tôi chạy liên tục trong 6 tháng, cúi đi gập lại hàng nghìn lần mỗi ngày mà không bị mất dữ liệu, không bị lag màn hình và hầu như không có hiện tượng trễ đáng chú ý.

Lớp vỏ bên ngoài của nó được làm bằng chất liệu mờ có độ dẻo cao, có cảm giác hơi giống dây đeo của dây đeo tay thể thao, mềm mại nhưng đàn hồi. Điều khiến tôi yên tâm nhất chính là lớp chắn được dệt chặt bằng dây đồng và không hề bị xáo trộn ngay cả trong môi trường điện mạnh. Giao diện vít được siết chặt và không bị lỏng sau nhiều lần lắp và tháo, không giống như một số dây tiếp xúc kém sau hai lần sử dụng.

Tôi đã thử sử dụng cáp Ethernet thông thường trước đây và bắt đầu mất khung hình trong phạm vi 5 mét. Sau khi chuyển sang cái này, không chỉ 25 mét mà còn vài mét nữa, tôi ước tính nó có thể chịu được. Và toàn bộ cáp mạng linh hoạt Đặc biệt gọn gàng, không bị thắt nút khi chạy qua khay cáp, trượt trong xích kéo êm ái không có cảm giác kẹt cáp.

Điều bất ngờ nhất là độ bền. Môi trường xưởng của chúng tôi rất phức tạp, thường xuyên có vết dầu, rung động và chuyển động thường xuyên, nhưng nó vẫn có thể chịu được những điều đó. Không có vết nứt trên bề mặt và không có chỗ phình ra ở các khúc cua. So với những ngày tôi phải thay cáp internet hai tháng một lần thì giờ đây mọi việc đã dễ dàng hơn rất nhiều.

Dựa trên phản hồi từ khách hàng ở trên, chúng tôi có thể rút ra một số kinh nghiệm. Những yếu tố nào liên quan đến khoảng cách truyền hiệu quả tối đa của cáp Ethernet linh hoạt?

Phần cứng của cáp Ethernet linh hoạt chính nó là cơ sở để xác định khoảng cách truyền

Chất lượng vốn có của cáp mạng quyết định trực tiếp đến độ suy giảm, trở kháng và khả năng chống mỏi, mở rộng khoảng cách về giới hạn trên của khoảng cách.

1. Đặc điểm kỹ thuật dây dẫn lõi đồng (máy đo dây AWG)

Lõi đồng càng dày thì điện trở dây dẫn càng thấp, tổn thất tín hiệu tần số cao càng thấp và điện áp nguồn PoE càng giảm.

Phân loại: 23AWG Loại 6 Lõi thô>24AWG Tiêu chuẩn Loại 5e>26/28AWG Dây siêu mịn Không tiêu chuẩn.

Lõi dây bị uốn cong trong thời gian dài dễ bị hư hỏng vi mô của dây đồng, độ suy giảm trong thời gian dài tiếp tục tăng và khoảng cách sử dụng được giảm đi rất nhiều.

2. Loại cáp Ethernet (Cat5e/Cat6a/CAT7)

Băng thông càng cao thì tín hiệu càng dễ bị mất và khoảng cách truyền an toàn càng ngắn:

Cat5e Category 5e: tương thích với xe buýt thể thao gigabit, có độ ổn định tối đa 50 mét trong điều kiện hoạt động bình thường;

Cat6a Loại 6: Hỗ trợ truyền hình ảnh 10 Gigabit, với giới hạn ổn định cảnh chuỗi kéo động chỉ 30 mét.

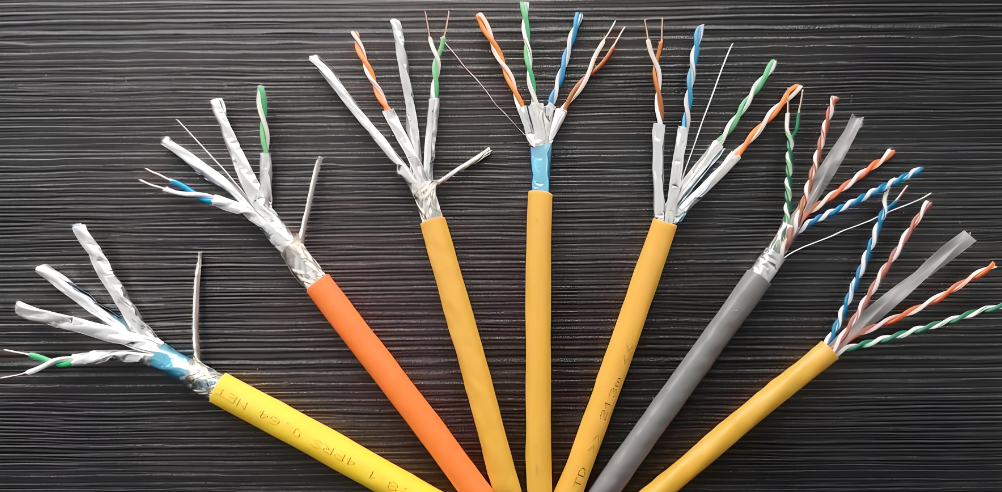

3. Quá trình xoắn và cách nhiệt của cáp xoắn đôi

Khoảng cách xoắn khác nhau của từng cặp dây có thể làm giảm nhiễu xuyên âm; Vật liệu cách nhiệt PE mật độ cao có tổn thất điện môi thấp.

Cáp giá thấp có khoảng cách xoắn hỗn loạn, nhiễu xuyên âm nghiêm trọng ở cáp dài và khoảng cách ổn định có thể giảm trực tiếp 1/3 với cùng chiều dài.

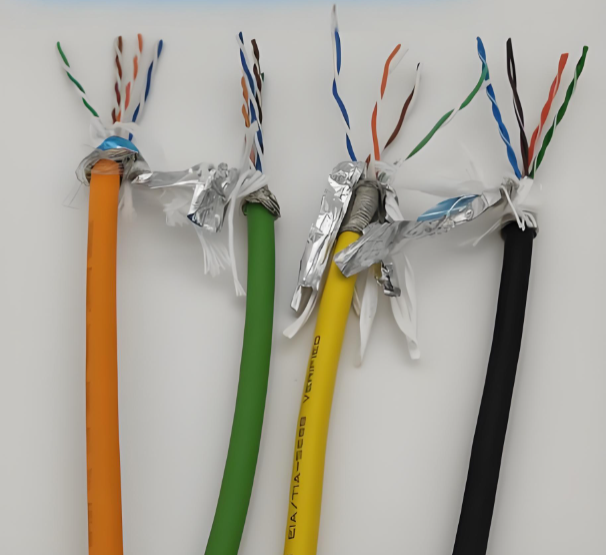

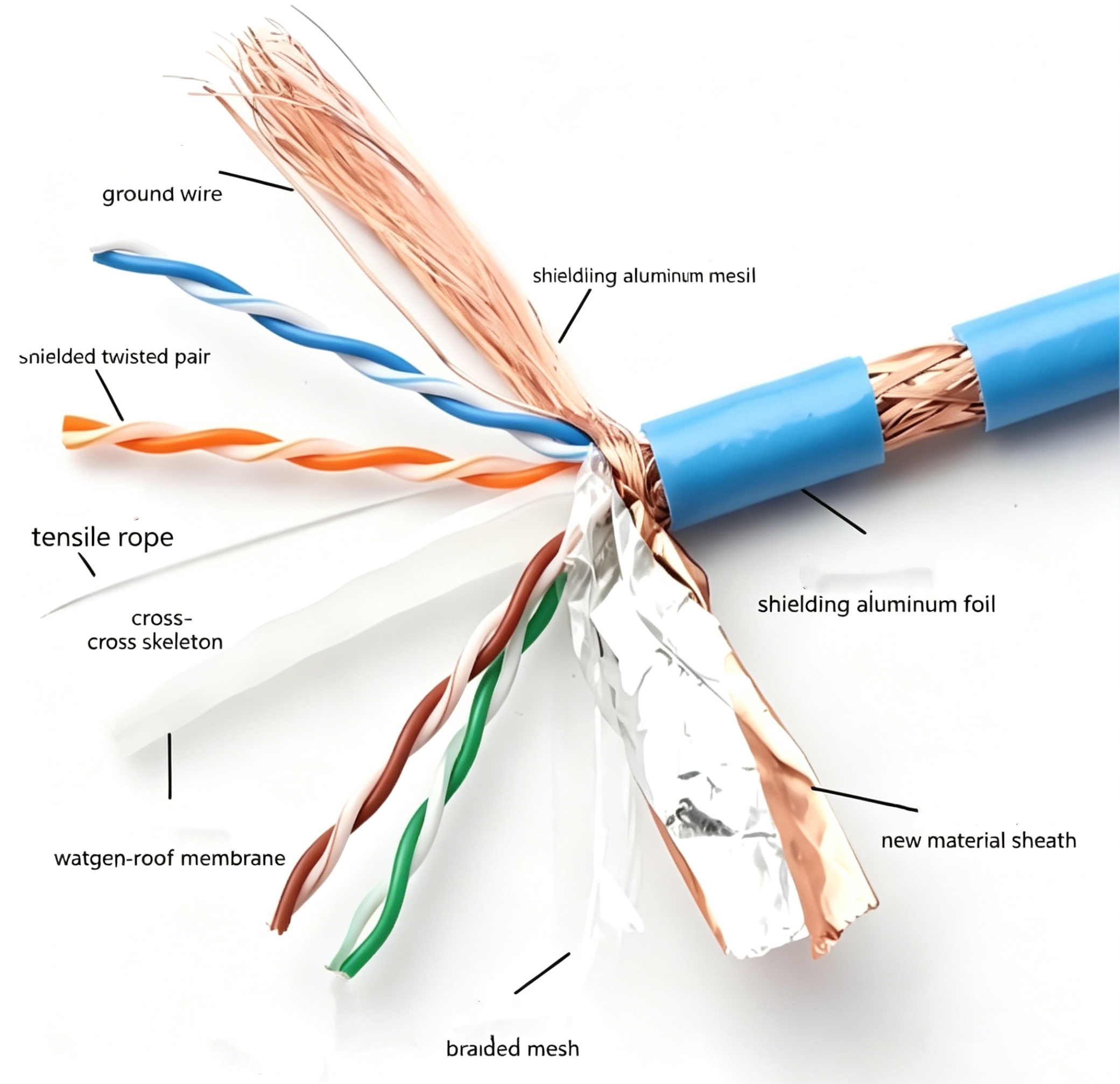

4. Cấu trúc bảo vệ của cáp ethernet

LIYY không có tấm chắn, tấm chắn nhôm một lớp, lá nhôm hai lớp + tấm chắn lưới đồng, có sự khác biệt rất lớn về khả năng chống nhiễu.

Tấm chắn hai lớp (LIYCY-TP) trong bộ biến tần và xưởng hàn có thể mang lại độ ổn định cao hơn 10-15 mét so với cáp không được che chắn; Nếu không nối đất, việc che chắn sẽ không thành công và khoảng cách sẽ bị giảm trực tiếp.

5.Chất liệu vỏ cáp Ethernet (PVC/PUR)

PUR có khả năng chịu dầu, chống uốn cong nhiều lần, chống lão hóa và có hiệu suất cách nhiệt ổn định khi sử dụng lâu dài; PVC sẽ tăng tốc độ lão hóa và phân hủy hàng năm do môi trường ô nhiễm dầu và sưởi ấm lâu dài, rút ​​​​ngắn tuổi thọ và khoảng cách truyền dẫn.
