Tác giả đã làm việc tại cáp linh hoạt ngành công nghiệp trong hơn 18 năm và đã gặp phải nhiều khách hàng gặp phải vấn đề khi sử dụng cáp mềm. Một số đã chọn sai chất liệu vỏ bọc bên ngoài do bỏ qua môi trường sử dụng, một số đã chọn sai loại cáp xích kéo do bỏ qua bán kính uốn tối thiểu của cáp xích kéovà một số đã chọn loại cáp chỉ có khả năng chống uốn và không thể chịu được xoắn do điều kiện di chuyển cáp thực tế.
Trong những năm gần đây, với sự phát triển nhanh chóng của Công nghiệp 4.0, hầu hết các kỹ sư tham gia lĩnh vực tự động hóa công nghiệp đều tích lũy được nhiều kinh nghiệm trong việc lựa chọn giải pháp cáp có tính linh hoạt cao. Những vấn đề dễ bị bỏ qua nêu trên hiếm khi xảy ra, ngoại trừ một vấn đề nhỏ tưởng chừng như không quan trọng nhưng lại chưa được xem xét nghiêm túc. Đôi khi không thể tìm ra nguyên nhân gây ra sự cố đó là hành trình của cáp xích kéo.
Tại sao vấn đề này xảy ra? Bởi vì hầu hết nhà sản xuất cáp linh hoạt bản thân họ không chú ý đến tác động của việc di chuyển của cáp xích kéo đến tuổi thọ của chúng và không cung cấp cho khách hàng hướng dẫn lựa chọn chính xác. Hầu hết các nhà sản xuất cáp mềm đều tiến hành kiểm tra tuổi thọ cáp xích kéo trong phòng thí nghiệm của họ với hành trình xích kéo rất ngắn và kết quả là cáp xích kéo có tuổi thọ dài.
Chia sẻ trường hợp thực tế

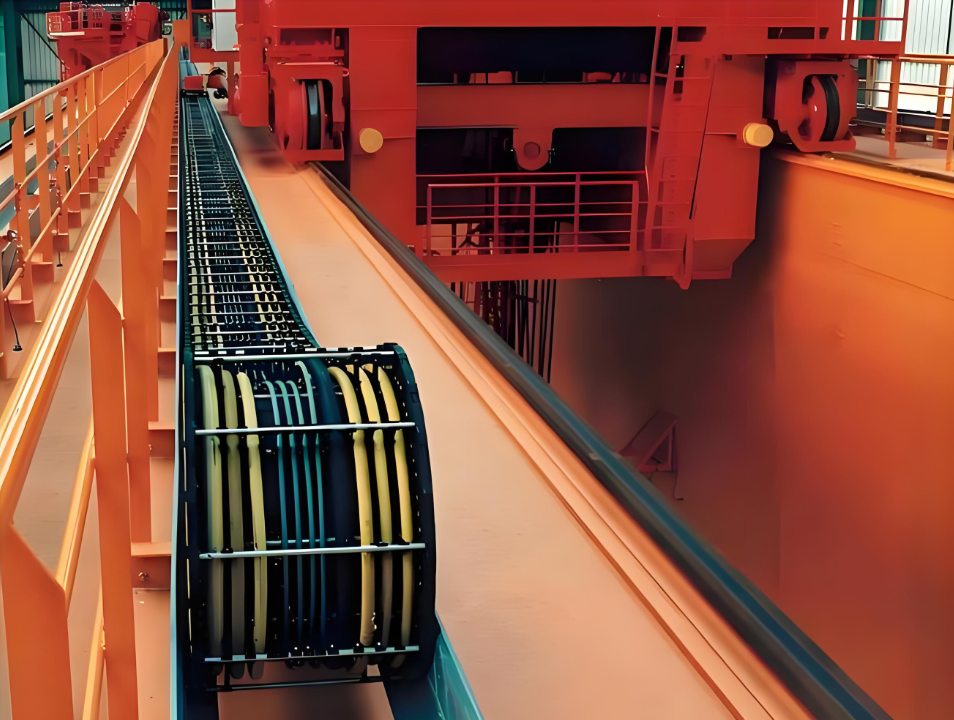

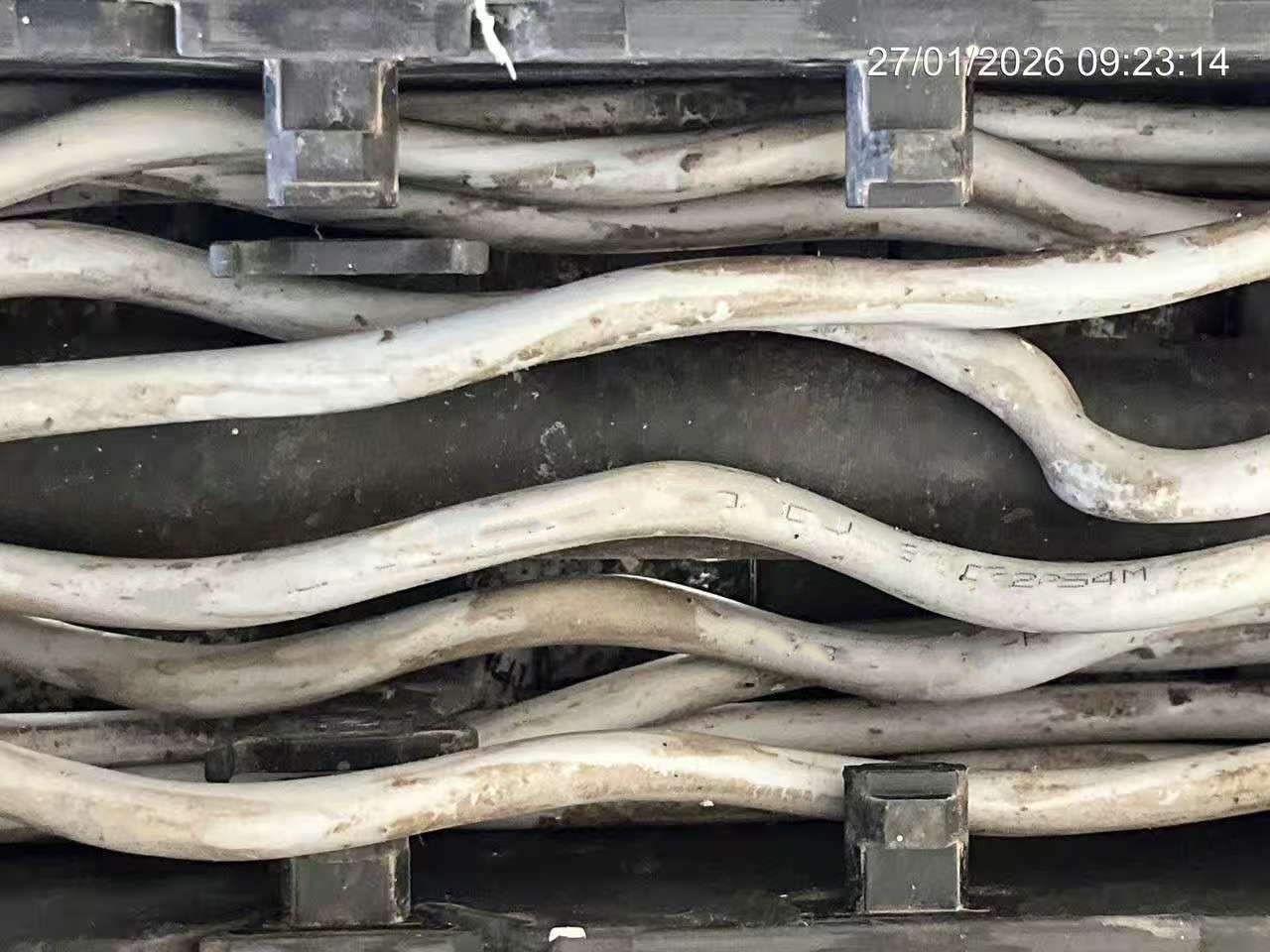

Năm ngoái tác giả cũng gặp phải vấn đề tương tự khi một khách hàng mua hàng không được che chắn Cáp linh hoạt 4×1,5 từ công ty của tác giả và sử dụng chúng trên một thiết bị làm sạch hoàn toàn tự động trên xe lớn. Do tốc độ di chuyển chậm và bán kính uốn của xích kéo trên thiết bị lớn, đạt 600mm nên tần suất di chuyển xích kéo hàng ngày cũng rất thấp, xấp xỉ dưới 500 chuyển động qua lại mỗi ngày. Vào thời điểm đó, khách hàng cho rằng thiết bị này không có yêu cầu hiệu suất cao đối với cáp linh hoạt, nên họ đã chọn cáp linh hoạt tiêu chuẩn người mẫu. Sau hơn 2 tháng sử dụng, các dây cáp trong xích kéo đã bị xoắn và biến dạng nghiêm trọng. Khi khách hàng báo cáo vấn đề này với tác giả, tác giả đã hỏi về điều kiện hoạt động của cáp của khách hàng và phát hiện ra rằng xích kéo thiết bị của khách hàng có quãng đường di chuyển là 45 mét.
Kết luận rút ra từ khảo sát và phân tích tại chỗ các mẫu cáp có vấn đề của tác giả là các loại cáp mềm tiêu chuẩn dùng trong xích kéo có hành trình 45 mét, ngay cả khi xích kéo di chuyển chậm và có bán kính uốn lớn, làm giảm đáng kể tuổi thọ của cáp xích kéo. Xích kéo hành trình dài 45 mét phải sử dụng cáp xích kéo đường dài.
Based on the above case analysis, we can draw some experiences and conclusions：

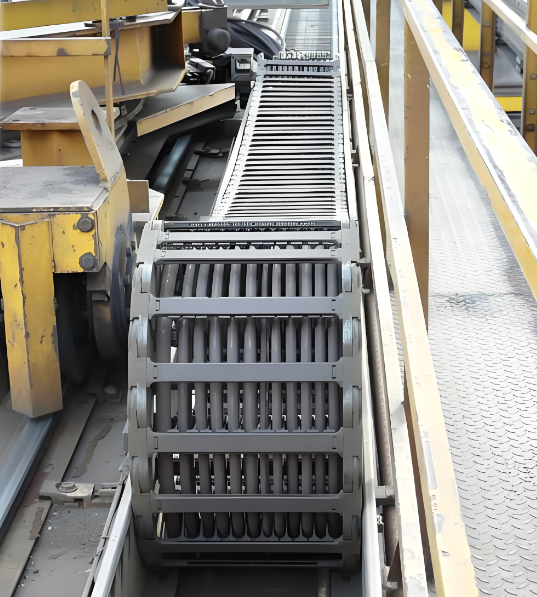

Long distance drag chain cable, three major points of life loss
1. Continuous tensile stress caused by the self weight of cáp rất linh hoạt
The longer the drag chain, the greater the weight of the entire cable. During operation, the lower section of the cable will fall and pull the internal copper wire throughout the entire process.
Short distance travel hardly feels any pulling force; The ultra long vertical and horizontal drag chain keeps the cable in a tight state, and the fine copper wire is subjected to long-term tension, greatly accelerating the fatigue fracture speed.
Phương án lựa chọn đúng: Chọn cáp xích kéo có sẵn sợi kéo aramid, dự trữ độ chùng cho hệ thống dây điện và cố định cả hai đầu để giảm căng thẳng.
2. Cùng tốc độ vận hành, số chu kỳ uốn tăng mạnh
Ví dụ: xích kéo của thiết bị chuyển động qua lại 20 lần mỗi phút
● Hành trình ngắn 2 mét: khoảng cách uốn đơn ngắn, biên độ biến dạng cáp nhỏ;
● Hành trình dài 10 mét: Toàn bộ phần cáp bị uốn cong, trượt và cọ xát đáng kể, đồng thời độ mòn của vỏ bọc và độ hao mòn của dây đồng cao hơn 10 lần.
Cùng một sợi cáp có thể tồn tại trong 2 năm với hành trình dài 2 mét, nhưng hành trình dài 10 mét có thể gặp trục trặc trong vòng sáu tháng.
3. Khoảng cách ma sát giữa các dây cáp tăng lên
Nhiều dây bên trong xích kéo nằm liền kề nhau và cọ xát vào nhau mỗi khi chúng di chuyển qua lại.
Khoảng cách ma sát di chuyển ngắn và lớp da bên ngoài bị mòn chậm; Ma sát liên tục trong suốt quãng đường dài dễ dàng khiến vỏ bọc trở nên mỏng và nứt dẫn đến đoản mạch khi nước hoặc dầu lọt vào.
Tóm lại
Khi lựa chọn cáp có độ uốn cao, ngoài các yếu tố như môi trường sử dụng cáp, tốc độ di chuyển của xích kéo và bán kính uốn thì không thể bỏ qua khoảng cách di chuyển của xích kéo. Nếu cần thiết, cáp linh hoạt khoảng cách xa nên được chọn.
