Đặc tính hiệu suất của cáp ethernet cat7

Cáp Ethernet loại 7 hoạt động xuất sắc theo tiêu chuẩn ISO/IEC 11801 Lớp 7/F, cung cấp tỷ lệ nhiễu xuyên âm suy giảm lên tới 500 MHz và băng thông 600 MHz. Nó áp dụng công nghệ cặp xoắn được che chắn, với mỗi cặp dây được trang bị một lớp che chắn. Sự kết hợp bốn cặp cũng có một lớp che chắn lớn chung, đảm bảo hiệu suất truyền tuyệt vời của nó. Cấu trúc vật lý của Cáp ethernet lớp 7 làm cho đường kính của chúng lớn hơn, từ đó nâng cao khả năng truyền tải của chúng.

So với cáp ethernet CAT5e và CAT6a, cáp ethernet CAT7 không chỉ có những cải tiến đáng kể về hiệu suất truyền dẫn mà còn có các yêu cầu nghiêm ngặt hơn về kết nối phần cứng. Các yêu cầu tham số cho hệ thống Loại 7 quy định rằng đầu nối phải cung cấp ít nhất 60DB cuộn dây gần cuối toàn diện cho tất cả các cặp dây ở tần số 600 MHz. Tiêu chuẩn này vượt xa mức 43DB cần thiết cho hệ thống Loại 5e ở tốc độ 100 MHz và 46DB có thể đạt được đối với dây Loại 6 ở tốc độ 250 MHz.

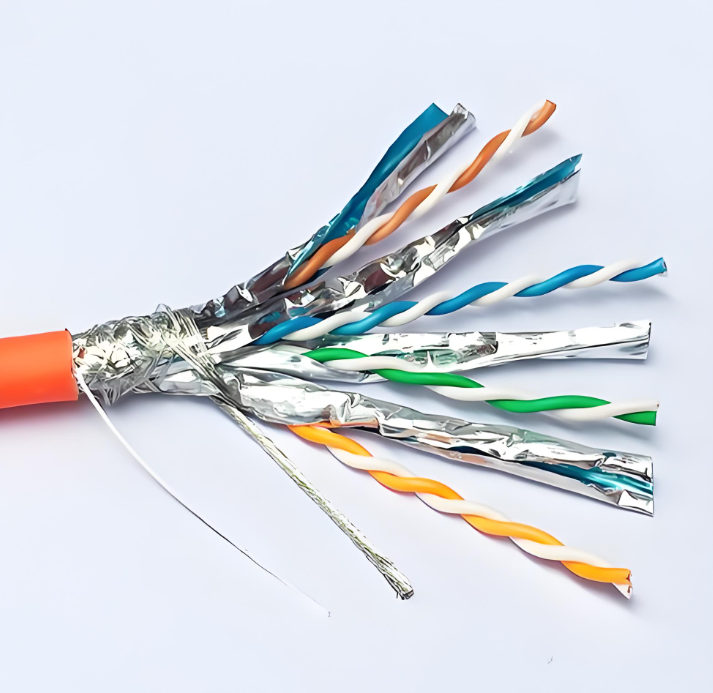

Là dây được bảo vệ 8 lõi, cấu trúc che chắn độc đáo của cáp ethernet cat7 cũng mang lại hiệu suất truyền tuyệt vời. Mỗi cặp dây đều được trang bị một lớp che chắn, thường là lá chắn kim loại, ngoài ra còn có một lớp che chắn lớn thông thường bên ngoài dây 8 lõi, thường là lưới thép bện kim loại che chắn. Thiết kế che chắn kép này, cùng với đường kính dây lớn hơn của cáp ethernet cat7, giúp nâng cao hơn nữa khả năng truyền dẫn của nó.

Kịch bản ứng dụng và điểm lựa chọn của cáp Ethernet CAT7

Cáp Ethernet loại 7 thường được sử dụng trong các tình huống yêu cầu truyền tốc độ cao và băng thông cao, chẳng hạn như hội nghị truyền hình, phát sóng phương tiện truyền thông trực tuyến, cuộc gọi thoại qua mạng cũng như mạng lưu trữ và điện toán lưới. Ngoài ra, nó cũng thích hợp để truyền dữ liệu Ethernet 10/100/1000/10GBASE-TX và được sử dụng rộng rãi trong hệ thống cáp ngang tiêu chuẩn cao trong nhà. Đặc biệt chức năng che chắn mạnh mẽ của nó khiến cáp Ethernet Loại 7 trở thành lựa chọn lý tưởng cho các phòng máy tính được bảo vệ và hệ thống cáp mạng an toàn.

Khi lựa chọn CAT7, chúng ta nên tập trung vào 5 yếu tố chính sau:

1. Vật liệu và đường kính lõi

Đường kính lõi của cáp mạng Class 7 khoảng 0,57mm, được làm bằng đồng không chứa oxy có độ tinh khiết cao đảm bảo điện trở cực thấp, nhờ đó đạt được khoảng cách xa hơn và đường truyền ổn định hơn.

2. Vật liệu cách điện lõi của cáp Ethernet CAT7

Vật liệu cách điện lõi của cáp Ethernet CAT7 được làm bằng FMPE, có hằng số điện môi cực thấp và giảm đáng kể tổn thất tần số cao. Trở kháng đặc tính ổn định hơn ở 100 Ω, điện dung thấp hơn, khả năng chống nhiễu mạnh hơn và hiệu suất nhiệt độ cao và thấp ổn định.

3. Thiết kế che chắn đôi

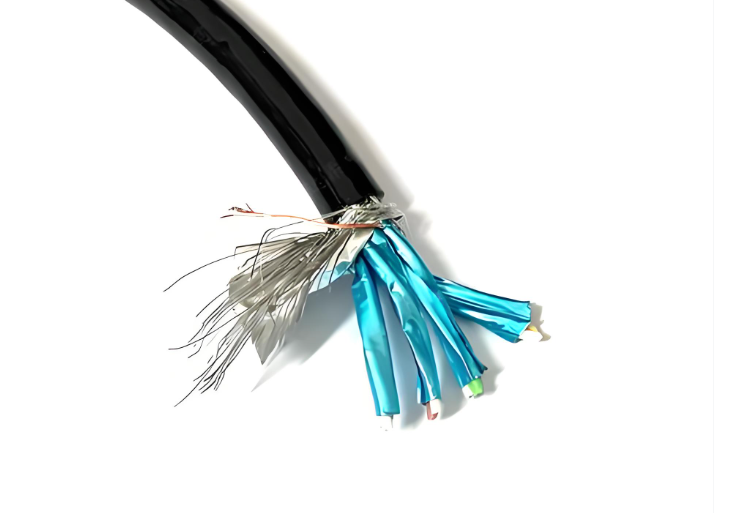

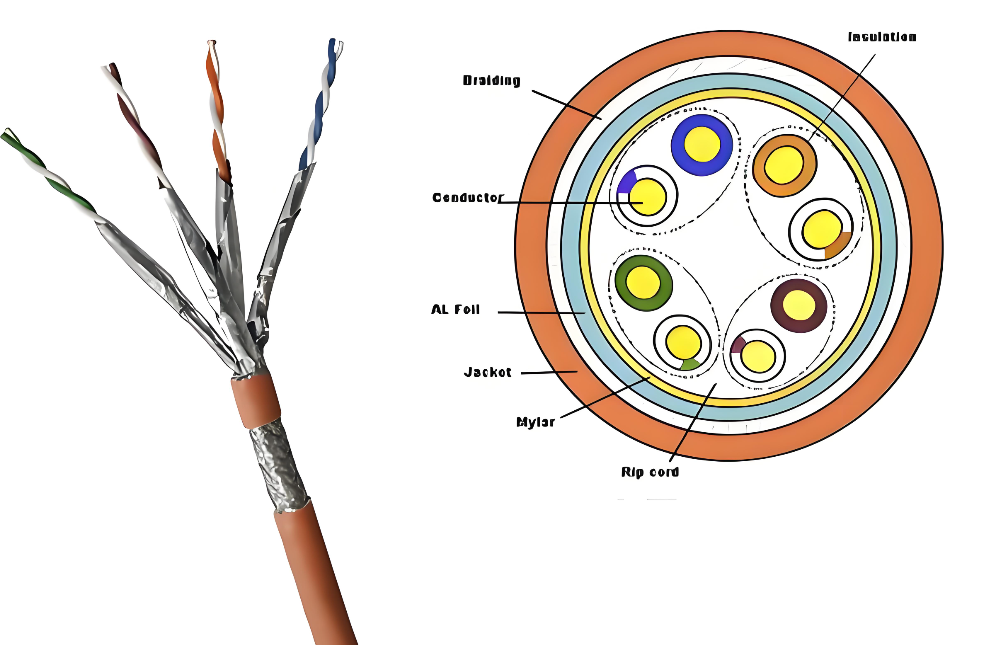

Cáp mạng Loại 7 áp dụng thiết kế che chắn kép, nghĩa là bốn cặp lõi dây được bọc chặt trong lá nhôm kim loại và lớp ngoài cũng được bọc bằng lưới bện kim loại. Thiết kế này giúp tăng cường đáng kể khả năng chống nhiễu của cáp mạng đồng thời đảm bảo an toàn cho việc truyền tải dữ liệu, nâng cao đáng kể mức độ an ninh mạng. Để đạt được hiệu quả che chắn tốt nhất, cần đảm bảo rằng tất cả các bộ phận trong toàn bộ hệ thống dây điện đều có chức năng che chắn.

4. Dây nối đất an toàn

Dây nối đất đóng vai trò quan trọng trong hệ thống cáp mạng vì nó có thể ngăn ngừa hiệu quả các rủi ro về an toàn như rò rỉ, điện giật. Trong quá trình lắp đặt, điều cần thiết là phải đảm bảo lựa chọn bảy loại đầu tinh thể và đảm bảo rằng dây nối đất tiếp xúc chặt chẽ với thành ngoài bằng kim loại của đầu tinh thể để đạt được hiệu quả che chắn.

5. Vỏ ngoài thân thiện với môi trường

Cáp mạng Loại 7 sử dụng lớp phủ bên ngoài không chứa halogen, là vật liệu cao su thân thiện với môi trường, không chứa halogen hoặc các chất có hại cho môi trường như chì, cadmium, crom, thủy ngân, v.v. Khi đốt, nó không thải ra khói độc. Điều này đặc biệt quan trọng dưới sức nóng sinh ra trong quá trình truyền dữ liệu, vì nhiệt là không thể tránh khỏi và các chất có hại trong cáp mạng không thân thiện với môi trường có thể thoát ra cùng với nhiệt, gây hại tiềm tàng cho cơ thể.
