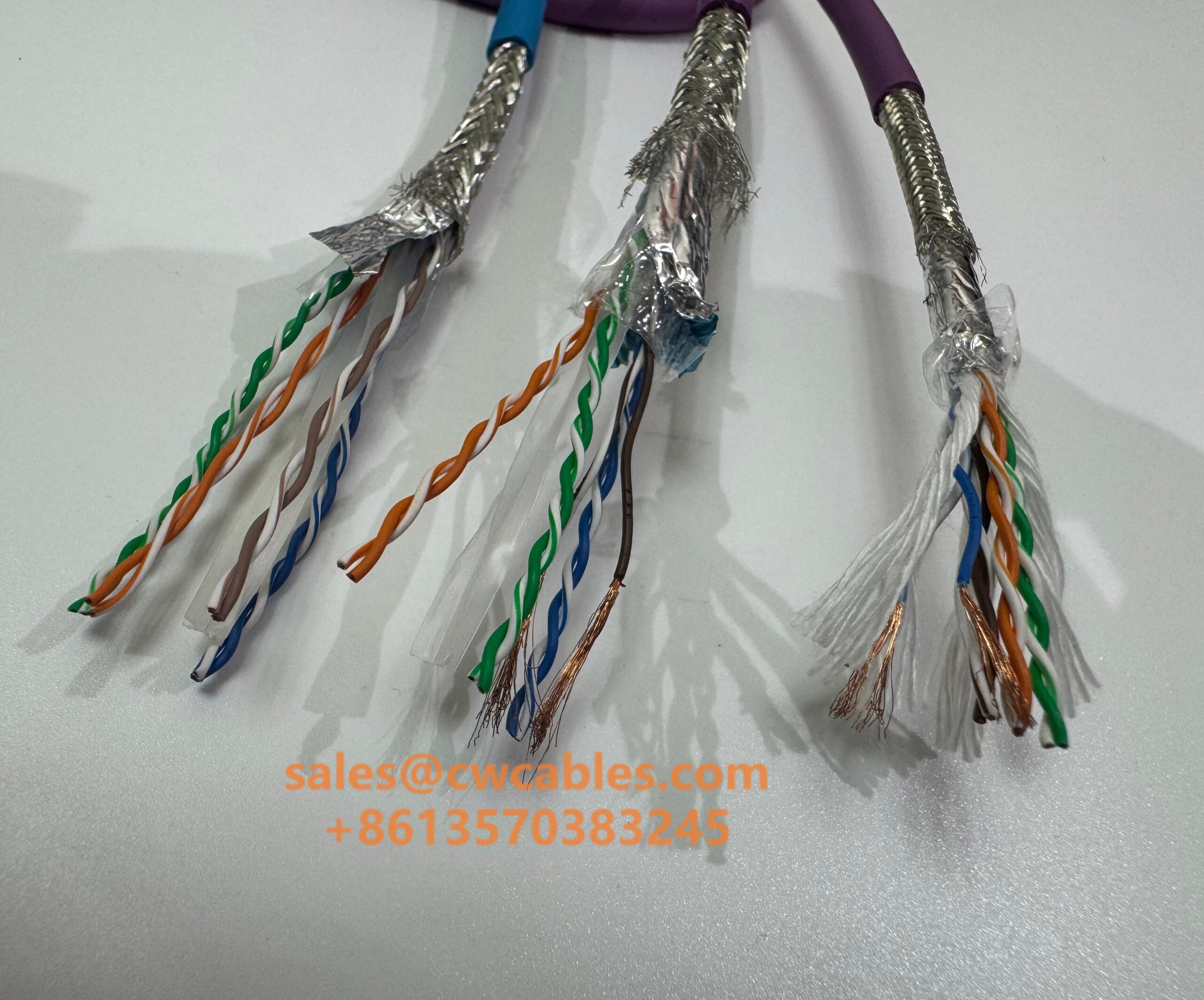

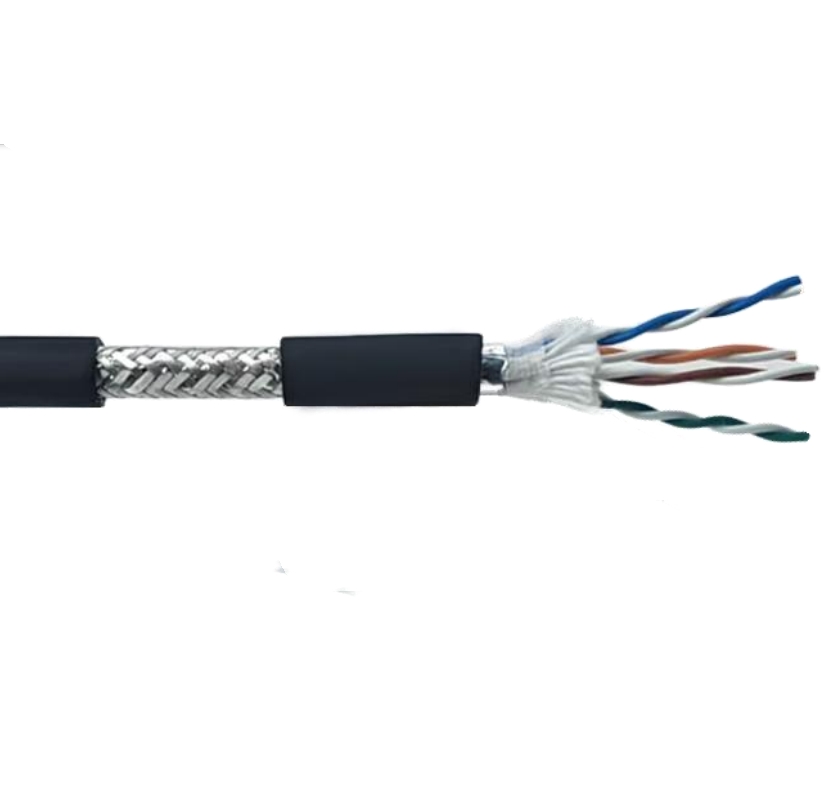

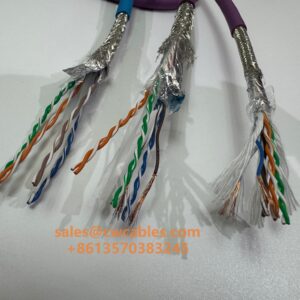

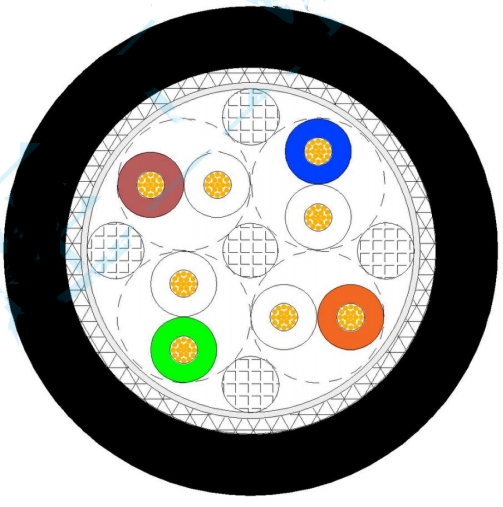

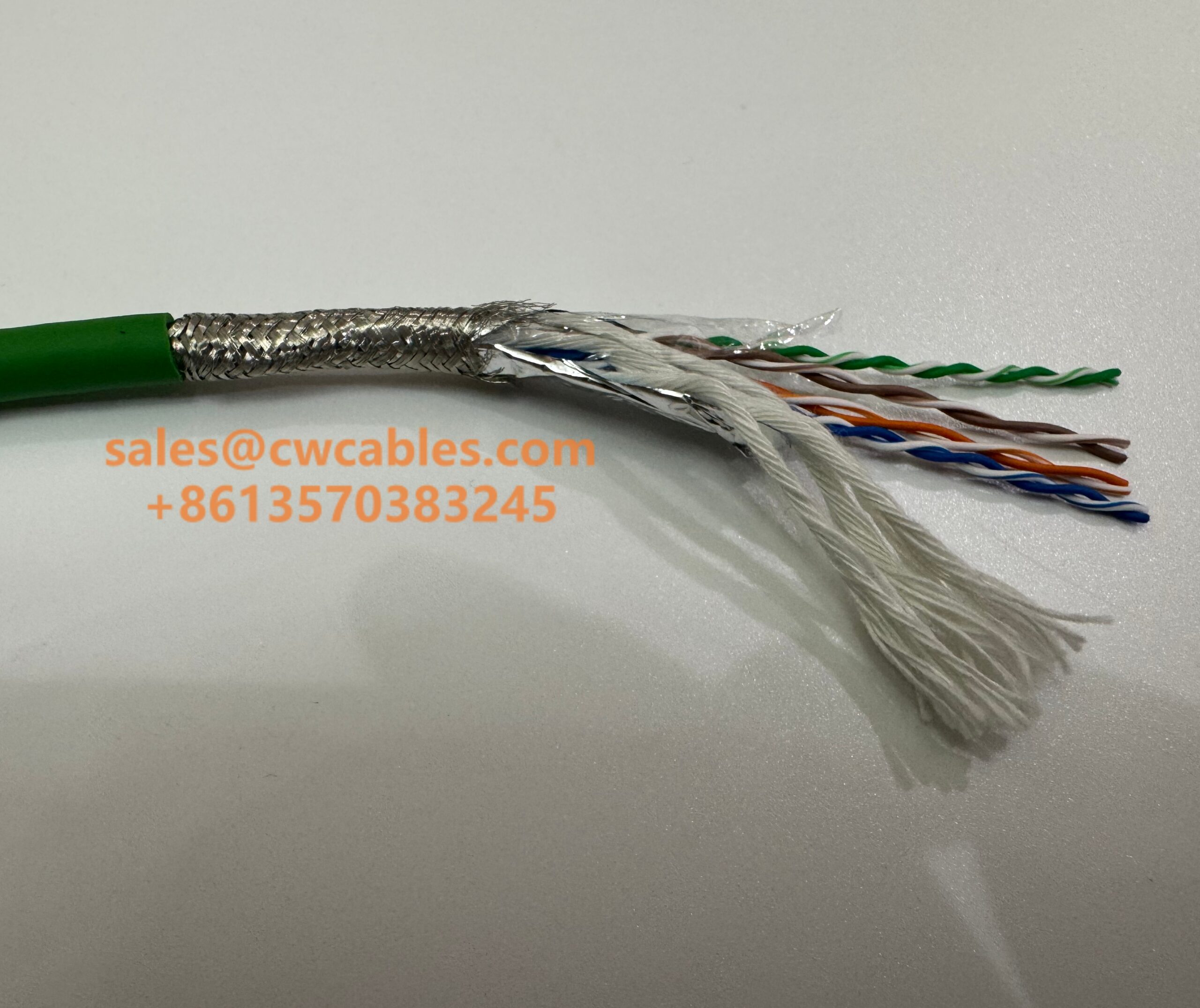

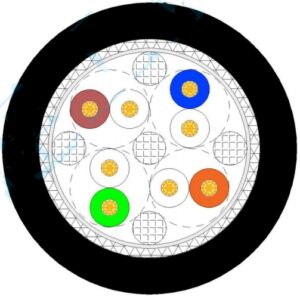

Estrutura do produto
| Camada | Descrição |
|---|---|
| Condutor | Fio multifilar de cobre estanhado fino, em conformidade com os padrões de condutores IEC 60228 e DIN VDE 0295 |
| Isolamento | fluoropolímero FEP; Códigos de cores principais: marrom e branco, azul e branco, laranja e branco, verde e branco |
| Preenchimento | Enchimento de fio de algodão elástico de vários fios |
| Escudo | Envoltório de tecido não tecido/folha de alumínio + escudo trançado de cobre estanhado, cobertura geral de blindagem ≥85% |
| Bainha Externa | PVC especial de alto desempenho mecânico (material PUR opcional), preto fosco (semelhante ao RAL 9005) |
Parâmetros Técnicos
| Parâmetro | Especificação |
|---|---|
| Tensão nominal | 300 V |
| Tensão de teste | 1500V |
| Impedância Característica | 100±15Ω |
| Faixa de temperatura | Instalação fixa: -40~+105℃; Corrente de arrasto móvel: -25~+90℃ |
| Raio de curvatura | Instalação fixa: 6 × Diâmetro Externo do Cabo; Corrente de arrasto móvel: 10 × diâmetro externo do cabo |
| Durabilidade da corrente de arrasto | ≥10 milhões de ciclos (velocidade de movimento ≤2,1M/S) |
| Desempenho de torção | ≥2 milhões de ciclos (comprimento do cabo L≥400mm; ângulo de torção ±180°; 40 ciclos/min) |
| Resistência ao óleo | Excelente resistência ao óleo, em conformidade com UL 758 |
| Retardo de chama | Compatível com UL 1581 FT1, VW-1/IEC 60332-1-2 |
| Padrão Ambiental | Sem chumbo, em conformidade com a norma ambiental UE 2011/65/EU (RoHS-II) |
Cenários de aplicação
1. Adequado para sistemas EtherCAT e EtherNet/IP
2. para transmissão ethernet industrial de 10/100/1000 mbit/s
3. Aplicações frequentes de corrente de arrasto de média e alta velocidade
4.Condições de trabalho que exigem resistência ao desgaste, resistência ao óleo e retardamento de chama
5. Fiação do equipamento sob ampla faixa de temperatura (-40 ~ + 105 ℃)
