YY1006 Shielded Twisted Pair Data Cable – 85% Braided Shielding for EMI Protection
Compatível com UL20276
Shielded Twisted Pair
Drag Chain Rated
Green Sheath (RAL 6018)

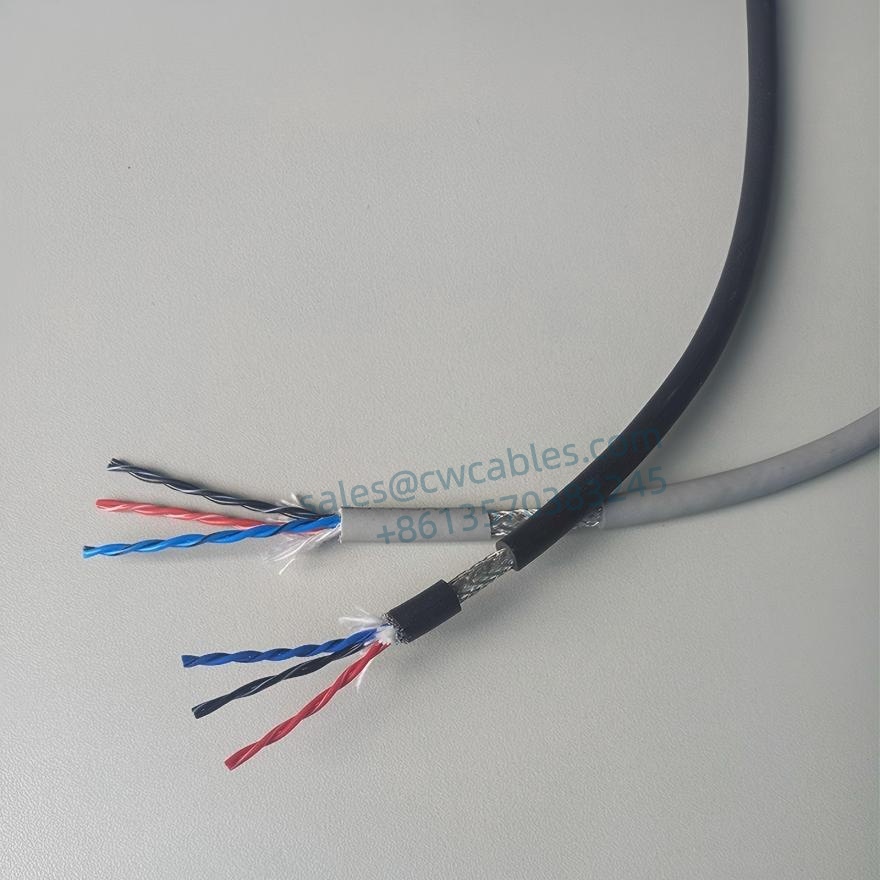

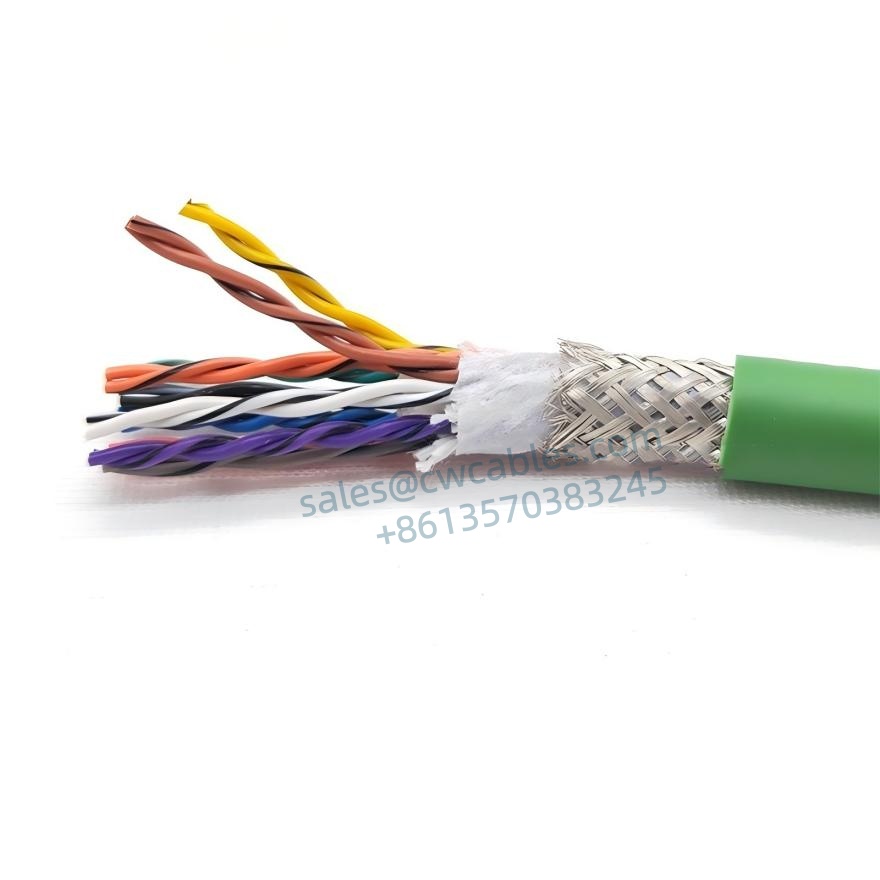

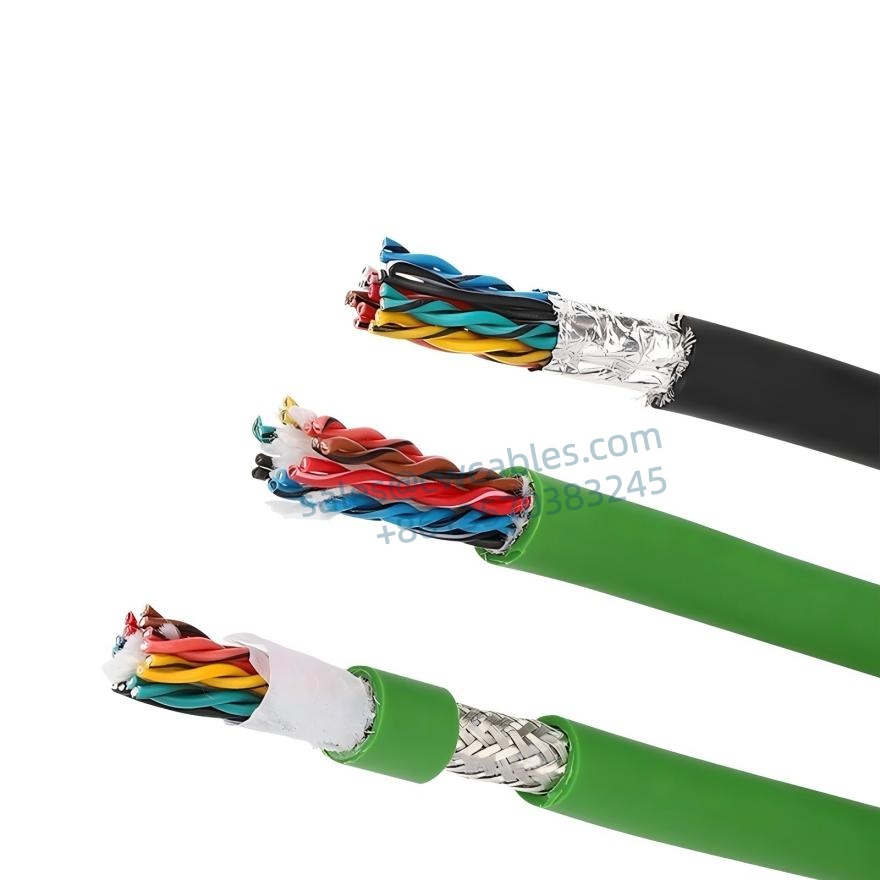

Shielded Twisted Pair Data Cable Gallery
Shielded Twisted Pair Data Cable Description
Cabo de dados de par trançado blindado YY1006 is designed for non-interference transmission of analog and digital signals. This high-performance data cable is widely used in drag chain systems, sensing technology, computer and instrument control equipment, and control engineering.
Standard Sheath Color: Gray (RAL 7001) – Green (RAL 6018) or other colors available upon request.
Shielded Twisted Pair Data Cable – Key Features
✓ UL20276 Compliant – Meets international safety and performance standards
✓ High-Quality Tinned Copper Conductor – Stranded for flexibility and corrosion resistance
✓ Modified PVC Insulation – Enhanced electrical properties and durability
✓ Small Pitch Twisted Pair Construction – Reduces crosstalk and signal interference
✓ Overall Copper Wire Braided Shield – Minimum 85% shielding coverage for EMI protection
✓ Modified PVC Outer Sheath – Green (RAL 6018) matte finish, oil-resistant and durable
✓ Drag Chain Rated – Suitable for moving applications with 7.5×OD bend radius
✓ Green/Yellow Ground Conductor – Included for 3 cores and above for safety
Technical Parameters – Shielded Twisted Pair Data Cable
| Parâmetro | Especificação |
|---|---|
| Padrões e Conformidade | |
| Padrão | Em conformidade com o padrão UL20276, design de diâmetro de fio fino |
| Construção Elétrica | |
| Condutor | Fio trançado de cobre estanhado de alta qualidade |
| Material de isolamento | PVC modificado |
| Estrutura Central | Small pitch single stranding / Twisted pair |
| Reconhecimento de núcleo (<0,5 mm²) | Fios centrais coloridos |
| Reconhecimento de núcleo (≥0,5 mm²) | Fio terra amarelo-verde + fio central preto com números brancos |
| Tipo de blindagem | Tinned copper wire braided shield |
| Cobertura de blindagem | Mínimo 85% |
| Propriedades Mecânicas | |
| Material da bainha externa | PVC modificado |
| Cor da bainha | Green (RAL 6018) – standard; Gray and other colors customizable |
| Bending Radius (Moving) | ≥7.5 × cable outer diameter |
| Bending Radius (Fixed) | ≥6 × cable outer diameter |
| Propriedades Elétricas | |
| Tensão Nominal | Uo/U 300/300 V |
| Tensão de teste | 1500V |
| Formulários | |
| Aplicativo | Widely used in machinery, instruments, industrial electronic equipment, computers, information transmission systems, suitable for any two-way communication occasions, drag chain systems, sensing technology |

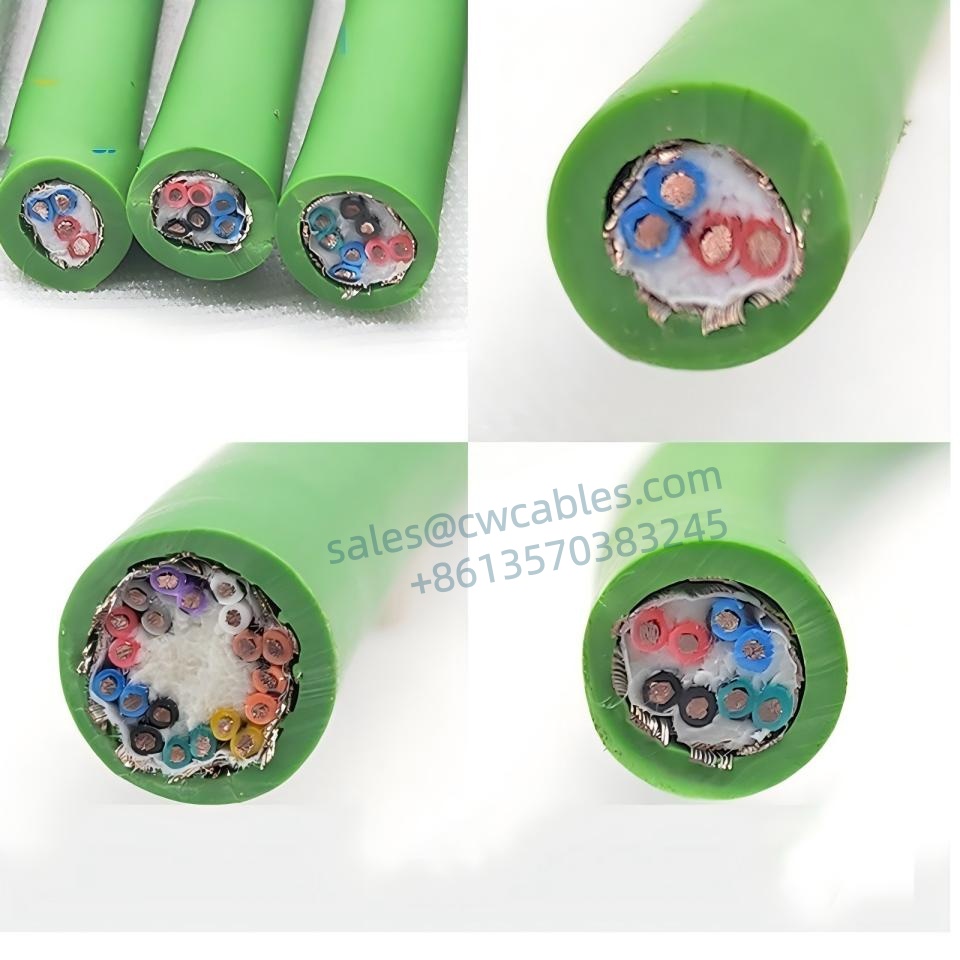

YY1006 Shielded Twisted Pair Data Cable – Construction Details
1. Condutor: Cobre estanhado (menos de 0,5 mm²) ou cobre nu (0,5 mm² e superior) – Fio de cobre ultrafino, compatível com DIN VDE0295 Classe 6 e IEC 60228 Classe 6
2. Special PVC insulation for excellent dielectric properties
3. Color core wire identification (for less than 0.5mm²)
4. Black core wire with continuous white digital code (for 0.5mm² and above)
5. Wire core stranded in layers with optimal pitch for signal integrity
6. Improved tinned copper wire braided shield – EMI protection
7. Cobertura mínima de blindagem: 85%
8. Special PVC outer sheath – Green (RAL 6018) matte finish
Shielded Twisted Pair Data Cable – Model Specifications
Complete list of YY1006 series shielded twisted pair data cables. Quantidade mínima: 1 metro. Bainha externa PUR disponível em 400m MOQ.
0.20mm² Series – Twisted Pair Construction
| Não. | Código do produto | Cores × Pairs × mm² | Aprox. Diâmetro Externo (mm) | Cor da bainha | Resistência CC de 20°C (Ω/km) |
|---|---|---|---|---|---|
| 1 | YY1006.04.0020 | 2×2×0.2 | 6,0 | Verde | 95 |
| 2 | YY1006.06.0020 | 3×2×0.2 | 6.4 | Verde | 95 |
| 3 | YY1006.08.0020 | 4×2×0.2 | 7,0 | Verde | 95 |
| 4 | YY1006.10.0020 | 5×2×0.2 | 7,5 | Verde | 95 |
| 5 | YY1006.12.0020 | 6×2×0.2 | 8.2 | Verde | 95 |
| 6 | YY1006.14.0020 | 7×2×0.2 | 8,5 | Verde | 95 |
0.30mm² Series – Twisted Pair Construction
| Não. | Código do produto | Cores × Pairs × mm² | Aprox. Diâmetro Externo (mm) | Cor da bainha | Resistência CC de 20°C (Ω/km) |
|---|---|---|---|---|---|
| 7 | YY1006.04.0030 | 2×2×0.3 | 6.2 | Verde | 71,2 |
| 8 | YY1006.06.0030 | 3×2×0.3 | 6.6 | Verde | 71,2 |
| 9 | YY1006.08.0030 | 4×2×0.3 | 7.3 | Verde | 71,2 |
Configurações Adicionais Disponíveis
Configurações personalizadas disponíveis mediante solicitação, incluindo:
- Non-twisted multi-core series: 2-50 cores in 0.08mm², 0.12mm², 0.14mm², 0.2mm², 0.3mm², 0.5mm²
- Twisted pair series: 1×2×0.2, 2×2×0.2, 3×2×0.2, 4×2×0.2, 5×2×0.2, 6×2×0.2, 7×2×0.2, 8×2×0.2, 10×2×0.2, 12×2×0.2, 16×2×0.2, 20×2×0.2
- Cores da bainha: Gray (RAL 7001) standard, custom colors available
- Bainha externa PUR: Resistência química e à abrasão aprimorada (MOQ 400m)
Technical Features Overview
| Feature Category | Descrição |
|---|---|
| Conductor Material | Tinned copper / Bare copper (0.5mm² and above), ultra-fine stranded |
| Insulation | Modified PVC – High flexibility, good electrical properties |
| Blindagem | Tinned copper wire braid + optional aluminum foil, ≥85% coverage |
| Bainha | Modified PVC – Green (RAL 6018) matte, oil-resistant, abrasion-resistant |
| Temperature Range | -20°C to +80°C (fixed installation) |
| Flammability Rating | VW-1 / FT1 |
📦 Informações para pedidos:
- MOQ: 1 metro para bainha de PVC padrão
- Bainha externa PUR: MOQ 400 metros
- Custom sheath colors (non-green/gray): MOQ 1000 meters
- Custom lengths, packaging, and conductor sizes available upon request
Certificações e garantia de qualidade
✓ UL Certification – Compliant with UL20276 standards
✓ CE Certification – Meets European safety requirements
✓ TUV Certification – German technical inspection approval
✓ 3C Certification – China Compulsory Certification
✓ISO 9001:2000 – Sistema de gestão da qualidade certificado
✓ RoHS & REACH Compliant – Environmentally friendly materials
