YY1002 TRVVP Cabo blindado de ultra alta potência servo - 10M + ciclos de flexão para corrente de arrasto de alta velocidade
85% de blindagem trançada
Compatível com RoHS e REACH
Ultra Alta Flexível
Bainha Cinza (RAL 7001)

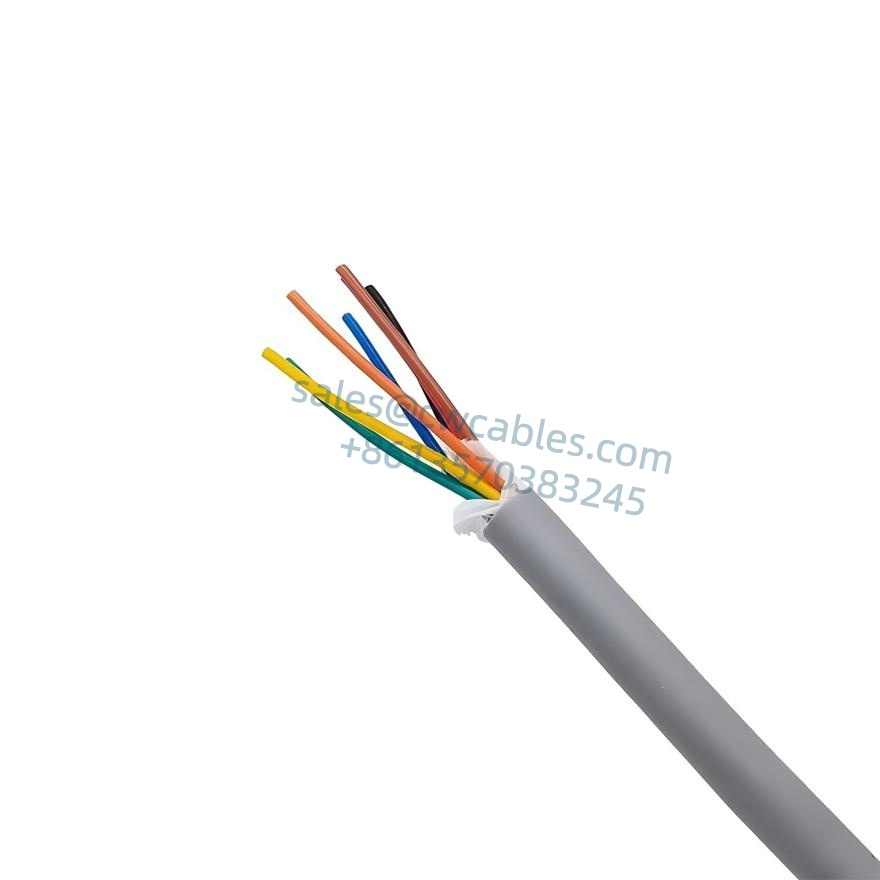

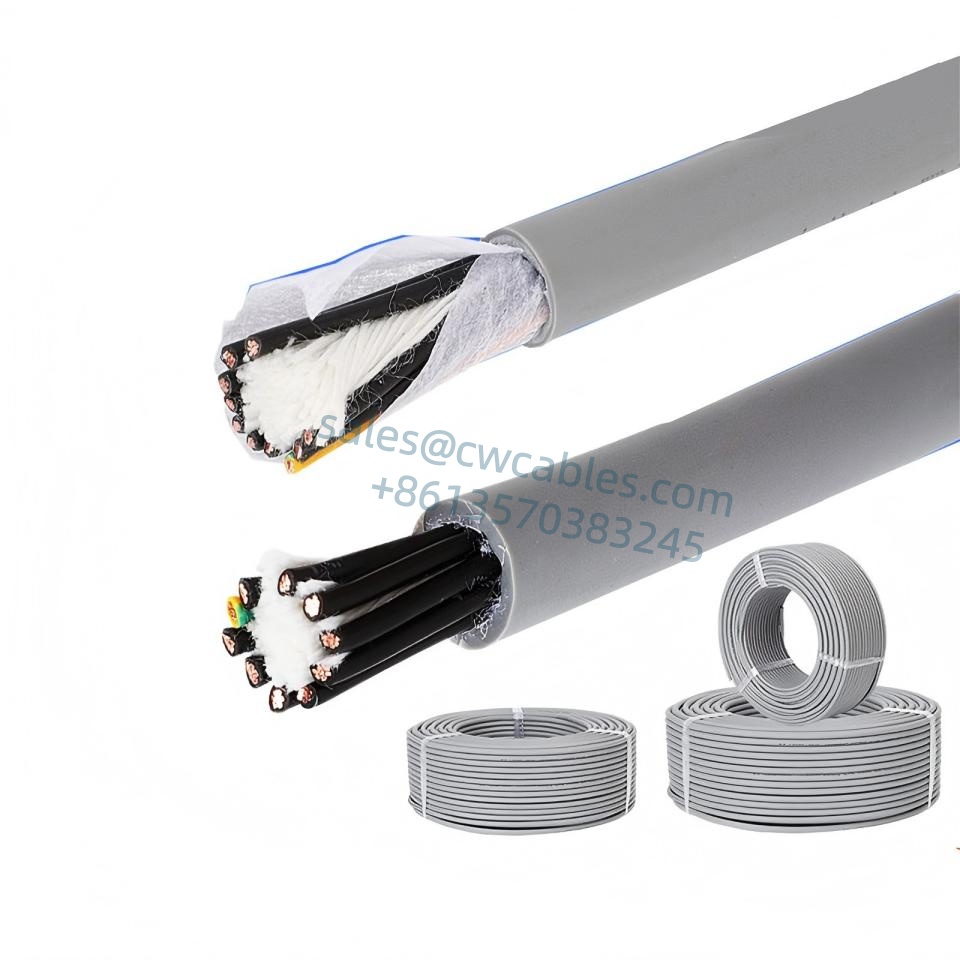

Galeria de cabos blindados com servopotência ultra alta TRVVP
Descrição do cabo blindado de potência servo ultra alta TRVVP
Cabo blindado de potência servo ultra alta YY1002 TRVVP foi projetado para as aplicações de movimento contínuo mais exigentes. Este cabo flexível ultra-alto é especialmente adequado para aplicações contínuas de flexibilidade ultra-alta e flexão de correntes de arrasto em alta velocidade de equipamentos mecânicos e máquinas-ferramentas.
Principais aplicações: Máquinas-ferramentas CNC, robôs industriais, servoacionamentos, máquinas para marcenaria, máquinas de máscaras, manipuladores, máquinas dispensadoras, equipamentos a laser, linhas de estampagem, automação logística e equipamentos de produção de cerâmica.
Especificações técnicas do cabo blindado de ultra alta potência servo TRVVP
Móvel: -5°C a +70°C
Fixo: -15°C a +80°C
Móvel: 7,5 × diâmetro do cabo
Fixo: 6 × diâmetro do cabo
Uo/U 300/300 V
Tensão de teste: 1500 V
Min. 20 MΩ × km
85% de cobertura mínima
Trança de cobre estanhado
Mais de 10 milhões de ciclos
Parâmetros técnicos - Cabo blindado de ultra alta potência servo TRVVP
| Parâmetro | Especificação |
|---|---|
| Padrões e Conformidade | |
| Padrão | Cumpra os regulamentos RoHS e REACH da UE |
| Construção Elétrica | |
| Condutor | Fio trançado de cobre estanhado de alta qualidade |
| Material de isolamento | PVC especial com alta flexibilidade |
| Tipo de blindagem | Blindagem trançada de fio de cobre estanhado melhorada |
| Cobertura de blindagem | Mínimo 85% |
| Reconhecimento de núcleo (<0,5 mm²) | Fios centrais coloridos |
| Reconhecimento de núcleo (≥0,5 mm²) | Fio terra amarelo-verde + fio central preto com números brancos |
| Propriedades Mecânicas | |
| Material da bainha externa | PVC especial |
| Cor da bainha | Cinza (RAL 7001) fosco – Outras cores personalizáveis |
| Raio de curvatura mínimo (móvel) | 7,5 × diâmetro do cabo |
| Raio de curvatura mínimo (fixo) | 6 × diâmetro do cabo |
| Ciclo de vida de flexão | Mais de 10 milhões de ciclos (classificação da cadeia de arrasto) |
| Propriedades Elétricas | |
| Tensão Nominal | Uo/U 300/300 V |
| Tensão de teste | 1500V |
| Resistência de Isolamento | Mínimo 20 MΩ × km |
| Ambiental | |
| Faixa de temperatura (móvel) | -5°C a +70°C |
| Faixa de temperatura (fixa) | -15°C a +80°C |
| Formulários | |
| Campos de aplicação | Máquinas-ferramentas CNC, robôs industriais, servoacionamentos, máquinas para marcenaria, máquinas de máscaras, manipuladores, máquinas dispensadoras, equipamentos a laser, linhas de estampagem, automação logística, equipamentos de produção de cerâmica |
Cabo blindado de ultra alta servopotência TRVVP – Detalhes de construção
1. Condutor: Cobre estanhado (menos de 0,5 mm²) ou cobre nu (0,5 mm² e superior) – Fio de cobre ultrafino, compatível com DIN VDE0295 Classe 6 e IEC 60228 Classe 6
2. Isolamento especial de PVC para excelentes propriedades elétricas e flexibilidade

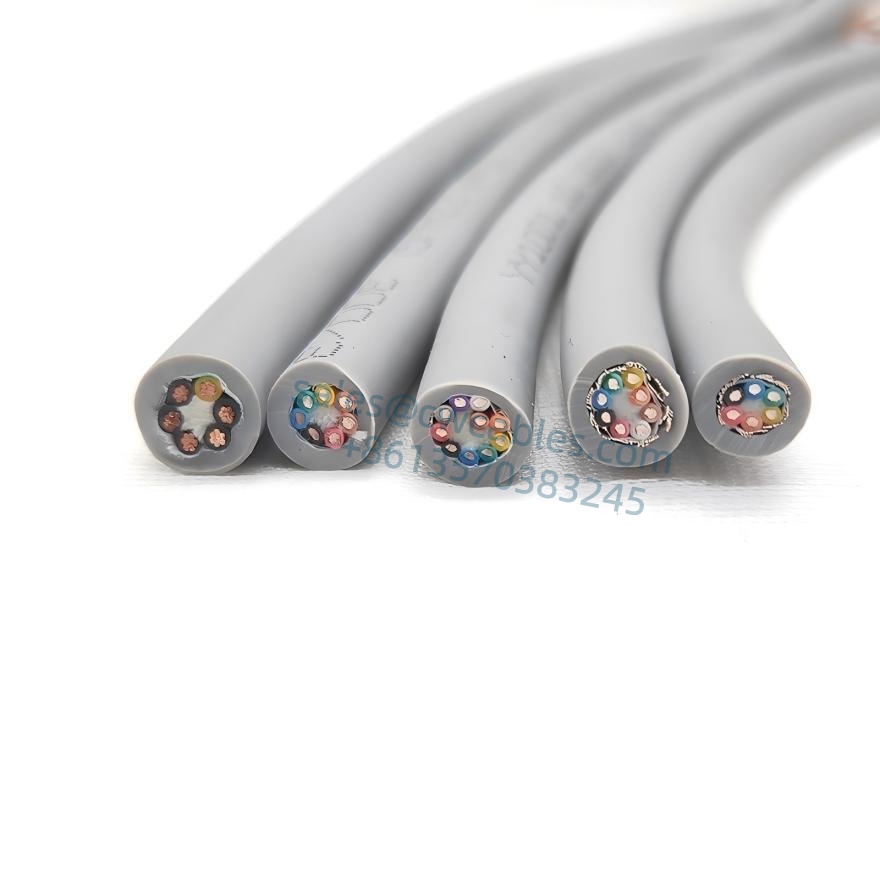

3. Identificação colorida do fio central (para menos de 0,5 mm²) para fácil instalação
4. Fio central preto com código digital branco contínuo (para 0,5mm² e superior); Fio terra verde-amarelo na camada externa (3 núcleos e acima)
5. Núcleo de fio trançado em camadas com passo ideal para máxima flexibilidade
6. Blindagem trançada de fio de cobre estanhado aprimorada – proteção EMI/RFI
7. Cobertura mínima de blindagem: 85%
8. Revestimento externo especial em PVC – acabamento fosco cinza (RAL 7001)
9. Design de flexibilidade ultra-alta para operação contínua da corrente de arrasto
Cabo YY1002 TRVVP – Especificações do modelo
Lista completa de cabos blindados de ultra alta potência servo da série YY1002. Quantidade mínima: 1 metro. Bainha externa PUR disponível em 400m MOQ.
0Série .20mm² – Cabo de alimentação blindado
| Não. | Código do produto | Núcleos × mm² | Aprox. Diâmetro Externo (mm) | Cor da bainha | Resistência CC de 20°C (Ω/km) |
|---|---|---|---|---|---|
| 1 | YY1002.02.0020 | 2×0,2 | 4,5 | Cinza | 95 |
| 2 | YY1002.03.0020 | 3×0,2 | 4.8 | Cinza | 95 |
| 3 | YY1002.04.0020 | 4×0,2 | 5.4 | Cinza | 95 |
| 4 | YY1002.05.0020 | 5×0,2 | 5.6 | Cinza | 95 |
| 5 | YY1002.06.0020 | 6×0,2 | 6,0 | Cinza | 95 |
| 6 | YY1002.08.0020 | 8×0,2 | 6.8 | Cinza | 95 |
| 7 | YY1002.10.0020 | 10×0,2 | 7,5 | Cinza | 95 |
| 8 | YY1002.12.0020 | 12×0,2 | 7.2 | Cinza | 95 |
| 9 | YY1002.16.0020 | 16×0,2 | 7,8 | Cinza | 95 |
| 10 | YY1002.20.0020 | 20×0,2 | 8.4 | Cinza | 95 |
0Série .30mm² – Cabo de alimentação blindado
| Não. | Código do produto | Núcleos × mm² | Aprox. Diâmetro Externo (mm) | Cor da bainha | Resistência CC de 20°C (Ω/km) |
|---|---|---|---|---|---|
| 11 | YY1002.02.0030 | 2×0,3 | 4.8 | Cinza | 71,2 |
| 12 | YY1002.03.0030 | 3×0,3 | 5,0 | Cinza | 71,2 |
| 13 | YY1002.04.0030 | 4×0,3 | 5.6 | Cinza | 71,2 |
| 14 | YY1002.05.0030 | 5×0,3 | 6,0 | Cinza | 71,2 |
| 15 | YY1002.06.0030 | 6×0,3 | 6.2 | Cinza | 71,2 |
| 16 | YY1002.08.0030 | 8×0,3 | 7.2 | Cinza | 71,2 |
| 17 | YY1002.10.0030 | 10×0,3 | 8,0 | Cinza | 71,2 |
| 18 | YY1002.12.0030 | 12×0,3 | 7,8 | Cinza | 71,2 |
| 19 | YY1002.16.0030 | 16×0,3 | 8.4 | Cinza | 71,2 |
| 20 | YY1002.20.0030 | 20×0,3 | 9.2 | Cinza | 71,2 |
Configurações Adicionais Disponíveis
Configurações personalizadas disponíveis mediante solicitação, incluindo:
- Tamanhos de condutores: 00,14mm², 0,2mm², 0,3mm², 0,5mm², 0,75mm², 1,0mm², 1,5mm², 2,5mm²
- Contagens principais: 2 a 50 núcleos disponíveis

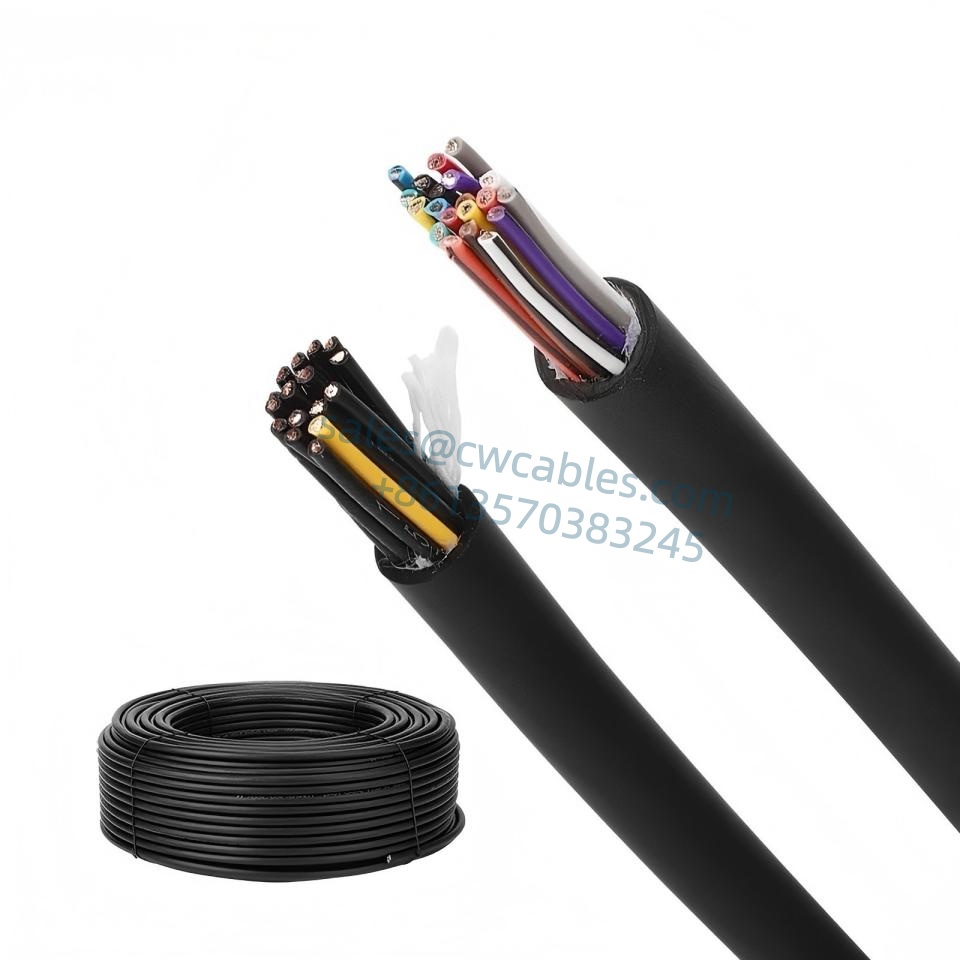

- Cores da bainha: Cinza (padrão), preto ou cores personalizadas
- Bainha externa PUR: Resistência química e à abrasão aprimorada (MOQ 400m)
- Versões de par trançado: Disponível para aplicações de transmissão de dados
Blindagem trançada de 85% – Por que é importante para a servopotência
🛡️ Proteção EMI/RFI – Bloqueia interferência eletromagnética de motores, inversores e equipamentos próximos
🛡️ Integridade do Sinal – Garante energia limpa e transmissão de sinal para controle servo de precisão
🛡️ Crosstalk reduzido – Minimiza a interferência entre os núcleos de energia e de sinal
🛡️ Construção em Cobre Estanhado – Previne a oxidação e mantém a eficácia da blindagem ao longo do tempo
🛡️ Classificação de ciclo + de 10 milhões – Mantém a integridade da blindagem mesmo após milhões de ciclos de dobra
- MOQ: 1 metro para bainha de PVC padrão
- Bainha externa PUR: MOQ 400 metros
- Cores de bainha personalizadas: disponíveis mediante solicitação
- Comprimentos personalizados e tamanhos de condutores disponíveis
- Preços em massa disponíveis para pedidos de grande volume
Certificações e garantia de qualidade
✓ Compatível com RoHS – Diretiva de Restrição de Substâncias Perigosas
✓ Compatível com REACH – Registro, Avaliação, Autorização e Restrição de Produtos Químicos
✓ Certificado UL/CE/TUV – Padrões internacionais de segurança e qualidade
✓ISO 9001:2000 – Sistema de gestão da qualidade certificado
Fundada em 2009, a Chengjia Cable é especializada no desenvolvimento e fabricação de fios e cabos especiais de alta qualidade. Usar as melhores matérias-primas e fornecer o melhor serviço garante um desempenho estável sob condições de trabalho extremamente adversas a longo prazo.
