YY02 Flexible PVC Control Cable are used for electrical connection in industrial automation, complete sets
de equipamentos eletromecânicos, máquinas-ferramentas e outros equipamentos mecânicos, sistemas de transmissão logística, produção
linhas e outros sistemas de controle. São especialmente adequados para instalações fixas em ambientes industriais, secos ou úmidos
em ambientes internos e também pode ser usado para instalação não móvel com movimento alternativo contínuo sem tração forçada. O
a bainha externa preta tem propriedades anti-ultravioleta e pode ser instalada ao ar livre, mas o enterramento direto não é permitido.
O cabo tem boa flexibilidade. A bainha é feita de PVC resistente a óleo, para que o cabo tenha boa resistência a óleo.
Parâmetro técnico do cabo de controle de PVC flexível YY02
|
Padrão
|
Em conformidade com o padrão UL20276, design de diâmetro de fio fino
|
|||
|
Condutor
|
adota fio de cobre trançado de cobre estanhado de alta qualidade
|
|||
|
Material isolante
|
PVC modificado
|
|||
|
Estrutura central
|
Encalhe simples de passo pequeno
|
|||
|
Reconhecimento central
|
Abaixo de 0,5m㎡ está marcado com fios de núcleo coloridos; 0,5 m㎡ acima, um fio terra amarelo-verde + fio central preto com números brancos
|
|||
|
Bainha externa
|
Companheiro de PVC modificado
|
|||
|
Cor
|
preto (outras cores podem ser personalizadas)
|
|||
|
Raio de curvatura
|
O movimento na cadeia de arrasto é superior a 7,5 x d, a corrente sem reboque é movida mais de 6 x d,
assentamento fixo é superior a 5 x d
|
|||
|
Velocidade de movimento:
|
movimento fixo ou de baixa velocidade, inferior a 0,3 m/s
|
|||
|
Distância de viagem
|
Fixado, menos de 30 metros, e o sinal é atenuado se for muito longo.
|
|||
|
Voltagem nominal
|
Uo/U 300/300 V
|
|||
|
Tensão de teste
|
1500V
|
|||
|
Aplicativo:
|
É especialmente adequado para instalação fixa de equipamentos mecânicos e máquinas-ferramentas ou aplicações móveis ocasionais. O cabo flexível utiliza isolamento e materiais de bainha especialmente modificados, possui resistência à abrasão e resistência média, possui mais de um milhão de curvas periódicas e sempre mantém a estabilidade.
|
|||

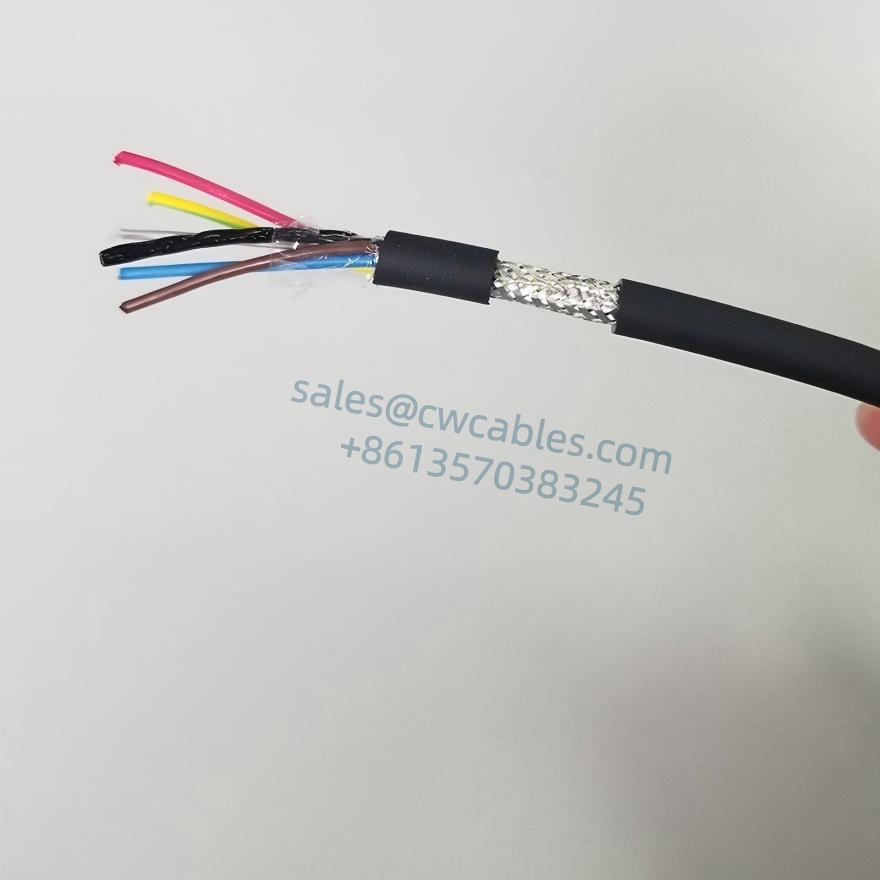

Estrutura do cabo de controle de PVC flexível YY02
1. Fio de cobre fino condutor de cobre estanhado (menos de 0,5 mm2) ou cobre nu (0,5 mm2 e superior), em conformidade com DIN VDE0295 categoria 6 e IEC 60228 categoria 6
2. Isolamento especial de PVC
3. Identificação do fio do núcleo colorido (menos de 0,5 mm2)
4. Fio de núcleo preto com código digital branco contínuo (0,5 mm2 e superior) O fio terra amarelo-verde está na camada externa (3 núcleos e superior)
5. O núcleo do fio é trançado em camadas com o melhor passo
6. Blindagem trançada de fio de cobre estanhado melhorada
7. A taxa mínima de blindagem abrangente é de 80%
8. Bainha externa especial em PVC
9. Preto (RAL 9005) fosco
|
Não.
|
Código do produto
|
Número de núcleos e área transversal
(NO.Xm㎡)
|
Diâmetro externo aproximado (mm)
|
Cor da bainha externa
|
Resistência DC do condutor 20℃
Ah/km
|
|
1
|
AA02.02.0014
|
2×0,14
|
4,0
|
Preto
|
150
|
|
2
|
AA02.03.0014
|
3×0,14
|
4.2
|
Preto
|
150
|
|
3
|
AA02.04.0014
|
4×0,14
|
4,5
|
Preto
|
150
|
|
4
|
AA02.05.0014
|
5×0,14
|
4.8
|
Preto
|
150
|
|
5
|
AA02.06.0014
|
6×0,14
|
5.2
|
Preto
|
150
|
|
6
|
AA02.08.0014
|
8×0,14
|
5.5
|
Preto
|
150
|
|
7
|
AA02.10.0014
|
10×0,14
|
6.4
|
Preto
|
150
|
|
8
|
AA02.12.0014
|
12×0,14
|
6,5
|
Preto
|
150
|
|
9
|
AA02.16.0014
|
16×0,14
|
7.2
|
Preto
|
150
|
|
10
|
AA02.20.0014
|
20×0,14
|
7,8
|
Preto
|
150
|
|
11
|
AA02.02.0020
|
2×0,2
|
4.4
|
Preto
|
95
|
|
12
|
AA02.03.0020
|
3×0,2
|
4.6
|
Preto
|
95
|
|
13
|
AA02.04.0020
|
4×0,2
|
4.9
|
Preto
|
95
|
|
14
|
5AA02.05.0020
|
5×0,2
|
5.2
|
Preto
|
95
|
|
15
|
AA02.06.0020
|
6×0,2
|
5.6
|
Preto
|
95
|
|
16
|
AA02.08.0020
|
8×0,2
|
6,0
|
Preto
|
95
|
|
17
|
AA02.10.0020
|
10×0,2
|
6.8
|
Preto
|
95
|
|
18
|
AA02.12.0020
|
12×0,2
|
7,0
|
Preto
|
95
|
|
19
|
AA02.16.0020
|
16×0,2
|
7.6
|
Preto
|
95
|
|
20
|
AA02.20.0020
|
20×0,2
|
8,5
|
Preto
|
95
|
|
21
|
AA02.02.0030
|
2×0,3
|
4.6
|
Preto
|
71,2
|
|
22
|
AA02.03.0030
|
x0,3
|
4.8
|
Preto
|
71,2
|
|
23
|
AA02.04.0030
|
4×0,3
|
5.1
|
Preto
|
71,2
|
|
24
|
AA02.05.0030
|
5×0,3
|
5.5
|
Preto
|
71,2
|
|
25
|
AA02.06.0030
|
6×0,3
|
6,0
|
Preto
|
71,2
|
|
26
|
AA02.08.0030
|
8×0,3
|
6.4
|
Preto
|
71,2
|
|
27
|
AA02.10.0030
|
10×0,3
|
7.2
|
Preto
|
71,2
|
|
28
|
AA02.12.0030
|
12×0,3
|
7,5
|
Preto
|
71,2
|
|
29
|
AA02.16.0030
|
16×0,3
|
8.4
|
Preto
|
71,2
|
|
30
|
AA02.20.0030
|
20×0,3
|
9,0
|
Preto
|
71,2
|
|
MOQ 1 metro, se você precisar solicitar bainha externa PUR, MOQ 400 metros
|
|||||
