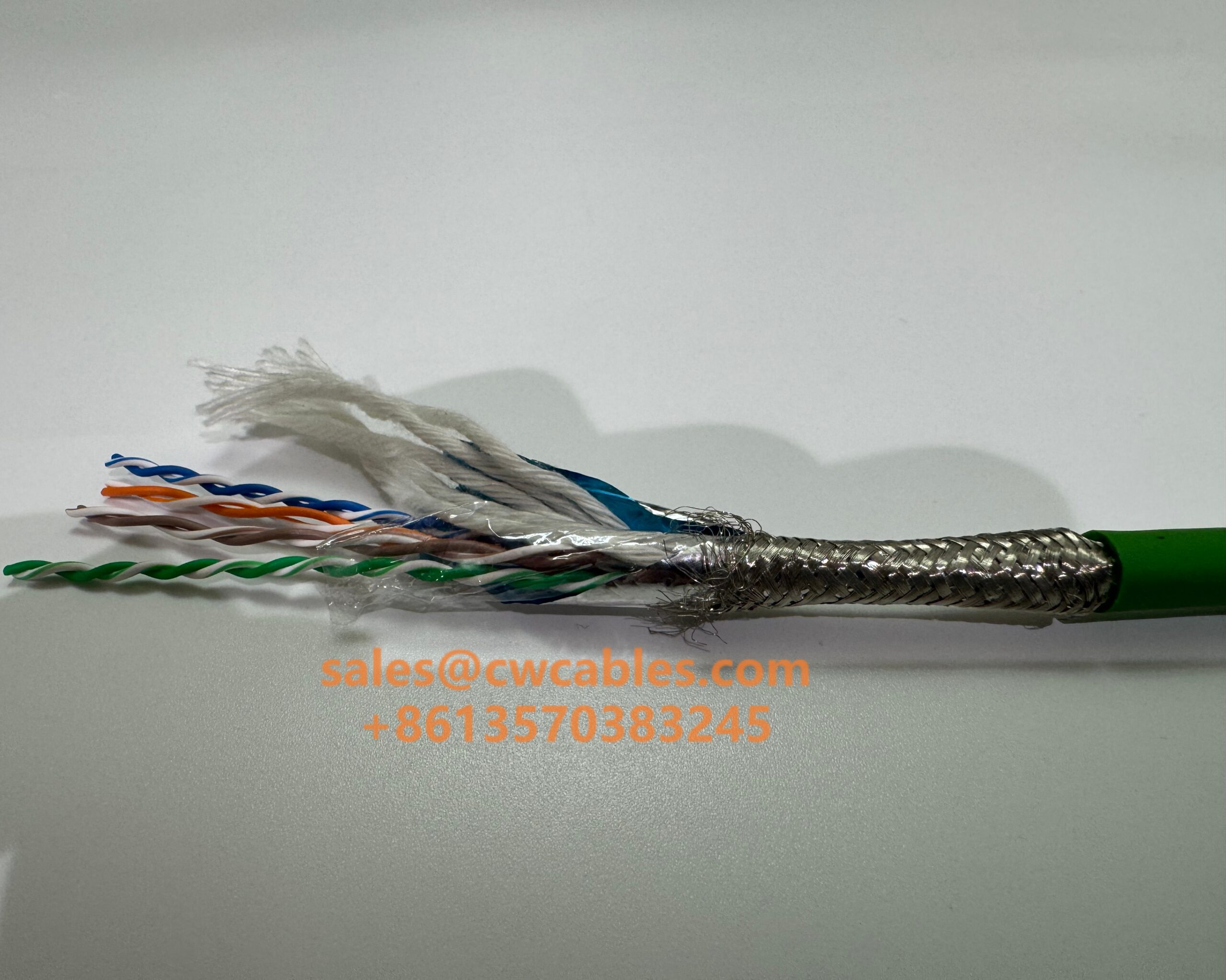

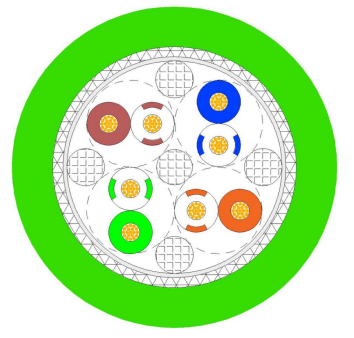

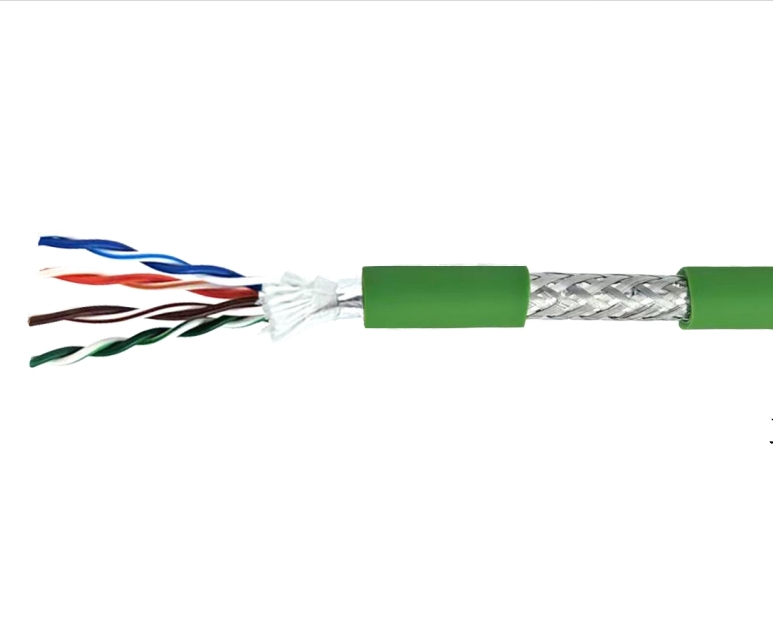

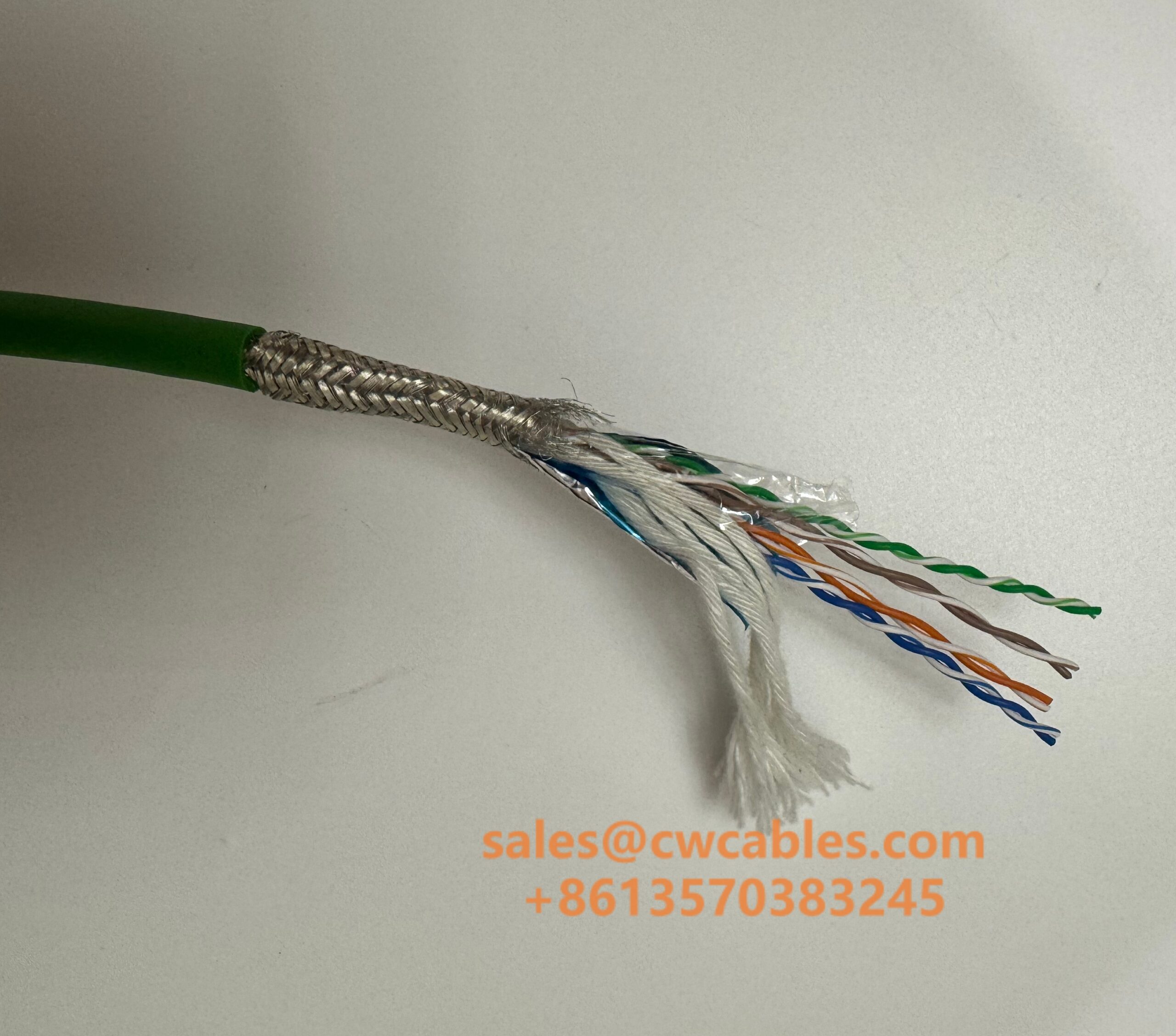

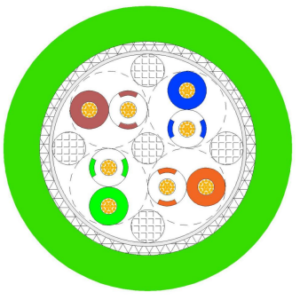

Estrutura do produto
● Condutor: Fios finos de cobre nu torcidos, em conformidade com as normas de condutores IEC 60228 e DIN VDE 0295
● Isolação: Polietileno PE; Marrom e branco marcados em marrom, azul e branco marcados em azul, laranja e branco marcados em laranja, verde e branco marcados em verde
● Enchimento: Enchimento de fio de algodão elástico de múltiplos fios
● Blindagem: Envolvida com tecido não tecido e folha de alumínio, além de camada de blindagem trançada com fio de cobre estanhado, com uma taxa geral de cobertura de blindagem de ≥85%
● Cobertura: PVC especial com altas propriedades mecânicas (material PUR opcional); verde mate (semelhante a RAL 6018) ou preto mate (semelhante a RAL 9005)
Parâmetros Técnicos
| Item de parâmetro | Especificação | Item de parâmetro | Especificação |
|---|---|---|---|
| Tensão nominal | 300 V | Desempenho de torção | ≥2 milhões de ciclos (L≥400mm; ±180°; 40/min) |
| Tensão de teste | 1500V | Resistência ao óleo | Excelente resistência ao óleo, em conformidade com UL 758 |
| Impedância Característica | 100±15Ω | Retardo de chama | Compatível com UL 1581 FT1, VW-1/IEC 60332-1-2 |
| Faixa de temperatura | Instalação Fixa: -40~+80℃; Corrente de arrasto móvel: -20 ~ + 70 ℃ | Sem chumbo | Em conformidade com a norma de proteção ambiental UE 2011/65/EU (RoHS-II) |
| Raio de curvatura | Instalação Fixa: 6×D (Diâmetro Externo do Cabo); Corrente de arrasto móvel: 10×D (diâmetro externo do cabo) | Desempenho da cadeia de arrasto | ≥10 milhões de ciclos (velocidade de movimento ≤2,1M/S) |
Cenários de aplicação
1. Adequado para aplicações EtherCAT e EtherNet/IP
2.Para Ethernet Industrial, 10/100/1000 Mbit/s
3. Aplicações frequentes de corrente de arrasto de média e alta velocidade
4. Cenários de aplicação que exigem resistência ao desgaste, resistência ao óleo, retardamento de chama e outras propriedades
5. Adequado para cenários de aplicação com requisitos extremamente rigorosos e exigentes para interferência anti-eletromagnética
