Servo motor ve geri besleme kabloları, CNC frezeleri, delme makineleri ve benzeri hassas ekipmanlar da dahil olmak üzere bilgisayar destekli CNC makineleriyle hızlı entegrasyon sağlayan amaca yönelik olarak tasarlanmış bileşenlerdir. Bu yüksek performanslı çözümler, güç dağıtımını ve kritik veri iletimini tek bir sağlam montajda sorunsuz bir şekilde entegre eder
Servo motor kablo ailesi üç çekirdek tipini kapsar:
Motor bağlantı kabloları (güç aktarımı)
Geri bildirim kabloları (kodlayıcı/çözücü sinyalleri)
Veri iletim kabloları (sürücü iletişimleri)
CNC uygulamalarının ötesinde bu kablolar aşağıdaki alanlarda hayati roller üstlenir: Sıcaklık kontrollü motor düzenekleri Endüstriyel otomasyonda akıllı servo sürücü sistemleri Aşağıda, yaygın endüstriyel sınıf servo kablo yapılarına genel bir bakış sunuyoruz. Özel uygulamanız burada belirtilmeyen özel bir çözüm gerektiriyorsa, kablo mühendisliği uzmanlarımız işbirliği yapmaya hazırdır. Özel kablolamanın önde gelen üreticisi olarak, operasyonel taleplerinizi tam olarak karşılamak için özel motor bağlantı kabloları tasarlıyor ve üretiyoruz.
Teknik veri
●Yüksek esnekliğe sahip özel PVC kılıf
●Sıcaklık aralığı: Mobil kurulum: -5°C ila +70°C
Sabit kurulum: -15°C ila +80°C
●Nominal gerilim Uo/U: 300/500V
●Test voltajı: 2000V
●Yalıtım direnci: Kilometre başına minimum 20 MOhm
●Minimum bükülme yarıçapı: Mobil kurulum: 7,5x kablo çapı
Sabit kurulum: 6x kablo çapı
●AB RoHS ve Reach düzenlemeleriyle uyumludur.

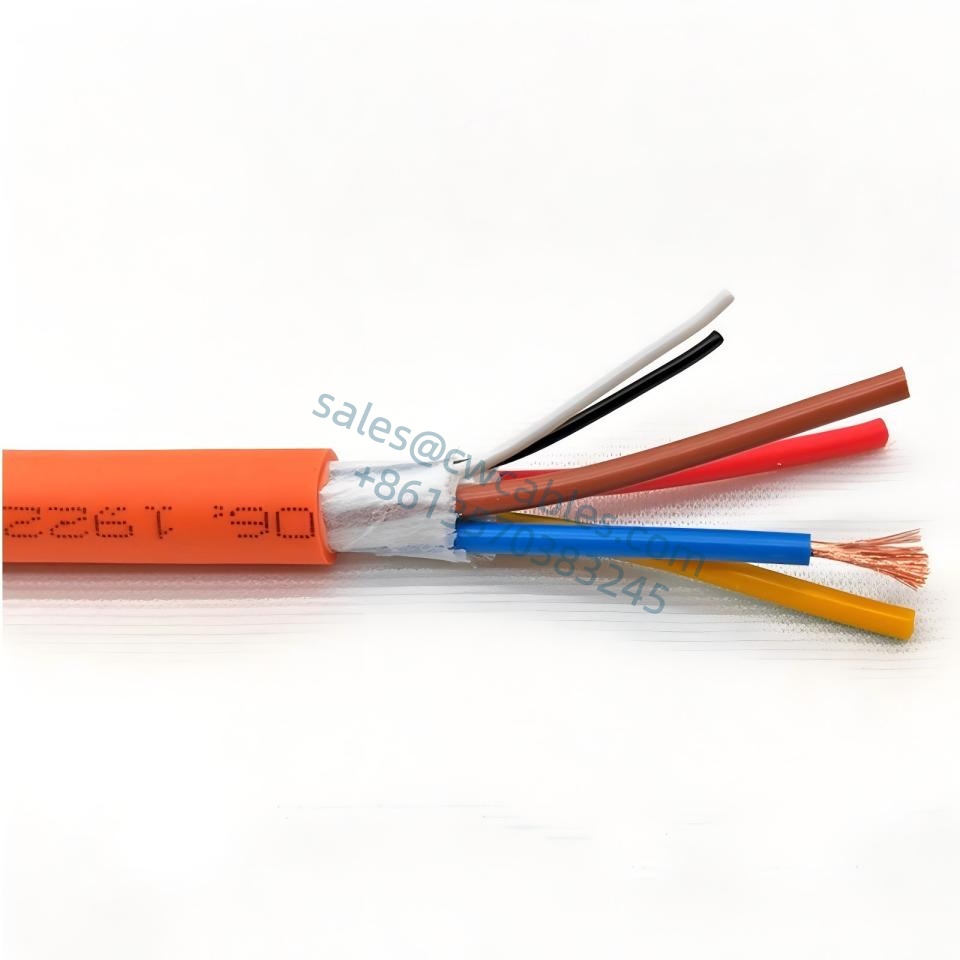

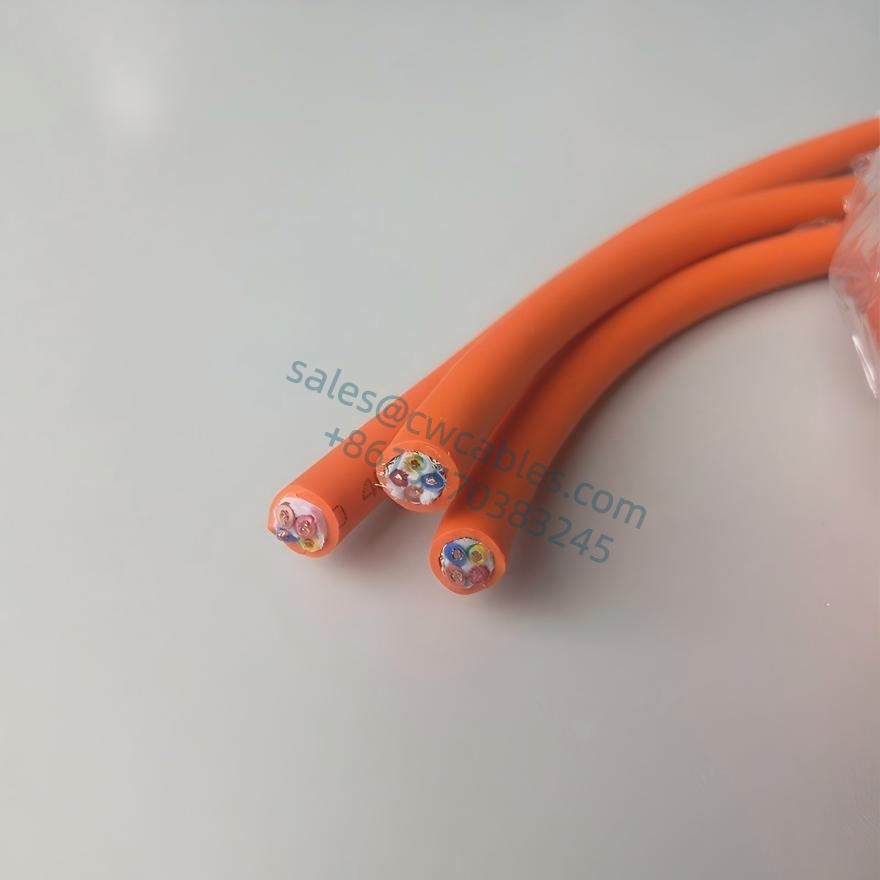

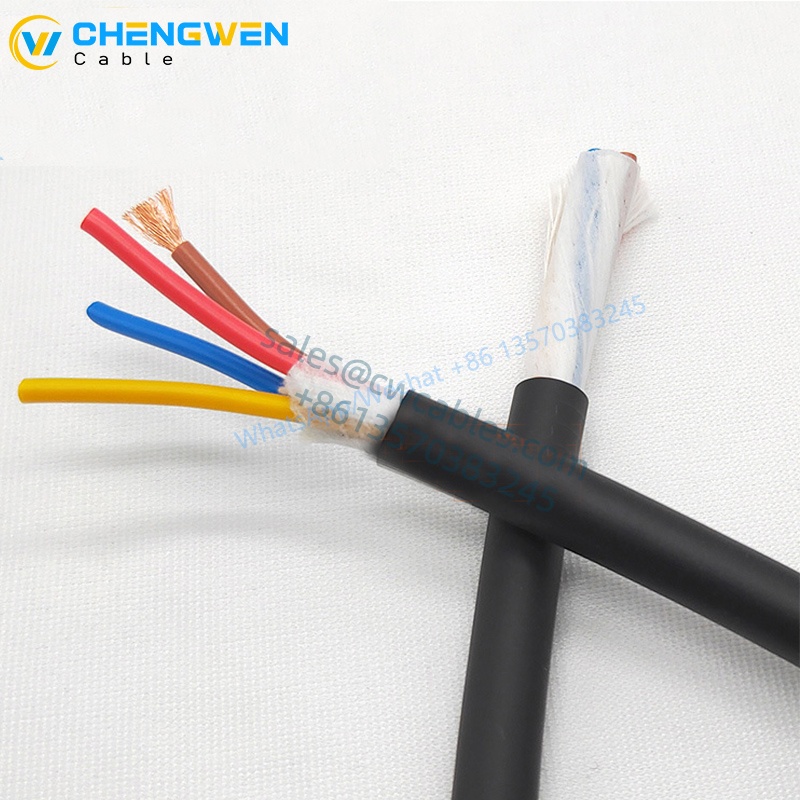

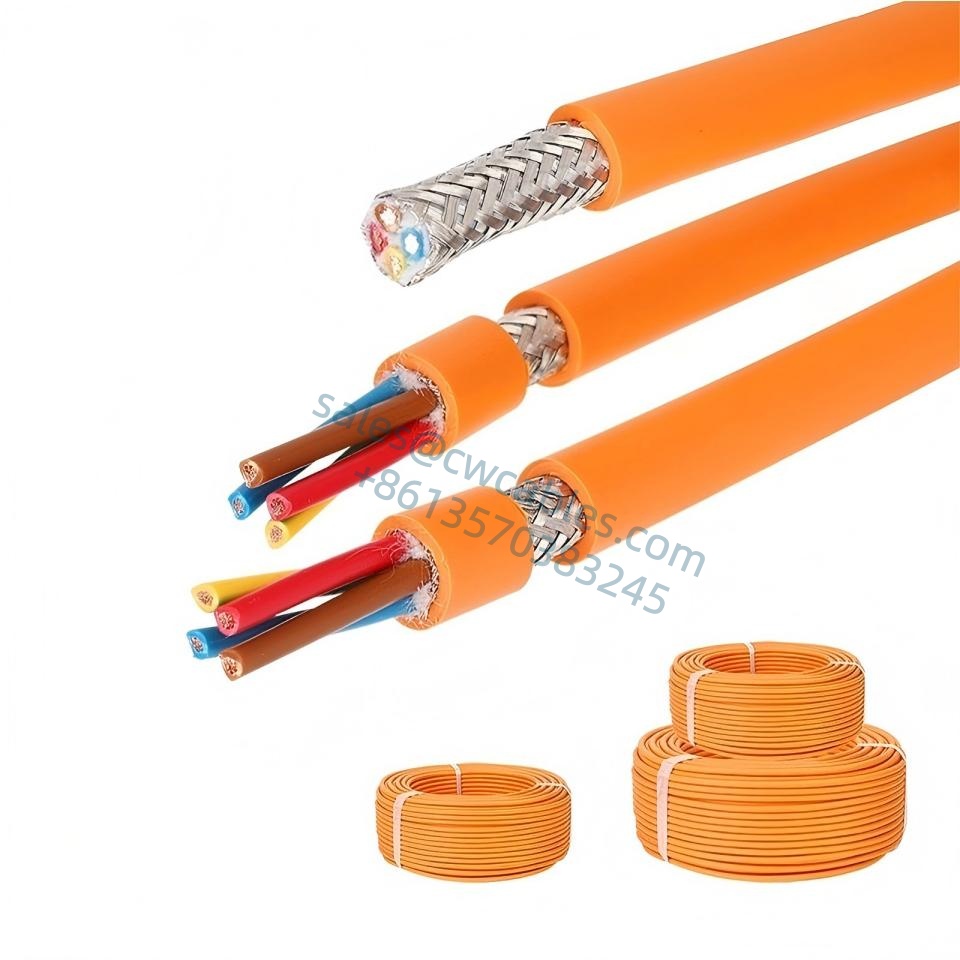

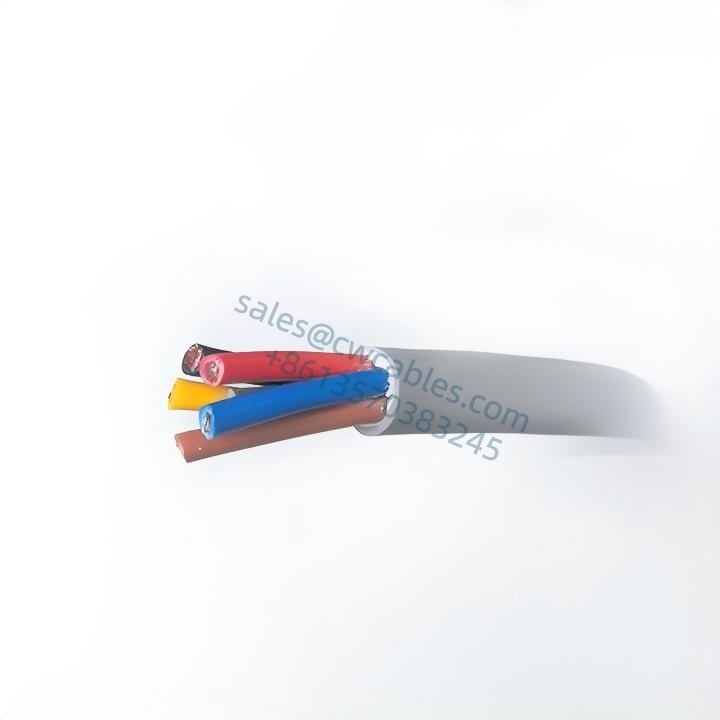

Servo motor and feedback cables Structure
●Çıplak bakır iletken, ince bakır tel DIN VDE 0295 Sınıf 6 ve IEC 60228 Sınıf 6'ya uygundur
●Özel PVC izolasyon
●Renk kodlu damar tanımlaması Çekirdekler için en uygun aralıklı bükümlü katman
●Sarı-yeşil topraklama kablosu içerir (3 damar ve üzeri için)
●Özel PVC dış kılıf ●Müşteri isteğine göre gri, turuncu, siyah veya renk yapılabilir.
| Ürün | Öğe | Model | Spesifikasyon | İLE İLGİLİ | Renk | İşaret |
| Yüksek Esnek servo güç kablosu (çekme zinciri için 5 milyon kez güvenilirlik testleri) | 1 | YY507.02.0050 | 2*0.5mm2 | 5.6 | Siyah/Turuncu | Çin standart çekirdek tel renkleri: mavi, kahverengi, kırmızı, sarı/yeşil |
| 2 | YY507.04.0050 | 4*0.5mm2 | 6.5 | Siyah/Turuncu | ||
| 3 | YY507.04.0075 | 4*0.75mm2 | 7.2 | Siyah/Turuncu | ||
| 4 | YY507.04.0100 | 4*1.0mm2 | 7.8 | Siyah/Turuncu | ||
| 5 | YY507.04.0150 | 4*1.5mm2 | 9 | Siyah/Turuncu | ||
| 6 | YY507.04.0250 | 4*2.5mm2 | 11 | Siyah/Turuncu | ||
| 7 | L-yy507.02.0050 | 2*0.5mm2 | 5.6 | Siyah | UL Standart Çekirdek Tel Renkleri: Siyah, Beyaz, Kırmızı, Sarı/Yeşil | |
| 8 | L-yy507.04.0050 | 4*0.5mm2 | 6.5 | Siyah | ||
| 9 | L-yy507.04.0075 | 4*0.75mm2 | 7.2 | Siyah | ||
| 10 | Yy507.04.0130 | 4*1.3mm2 | 8.3 | Siyah | ||
| 11 | Yy507.04.0200 | 4*2.0mm2 | 10 | Siyah | ||
| 12 | MC-YY507.04.0050 | 4*0.5mm2 | 6.3 | Siyah | Gecko Kafa Güç Kablosu, UL Basılı, Çekirdek Tel renkler siyah, beyaz, kırmızı, sarı/yeşil |
|
| 13 | MC-YY507.06.2024 | 4*0.5+2*0.2 | 6.3 | Siyah |
