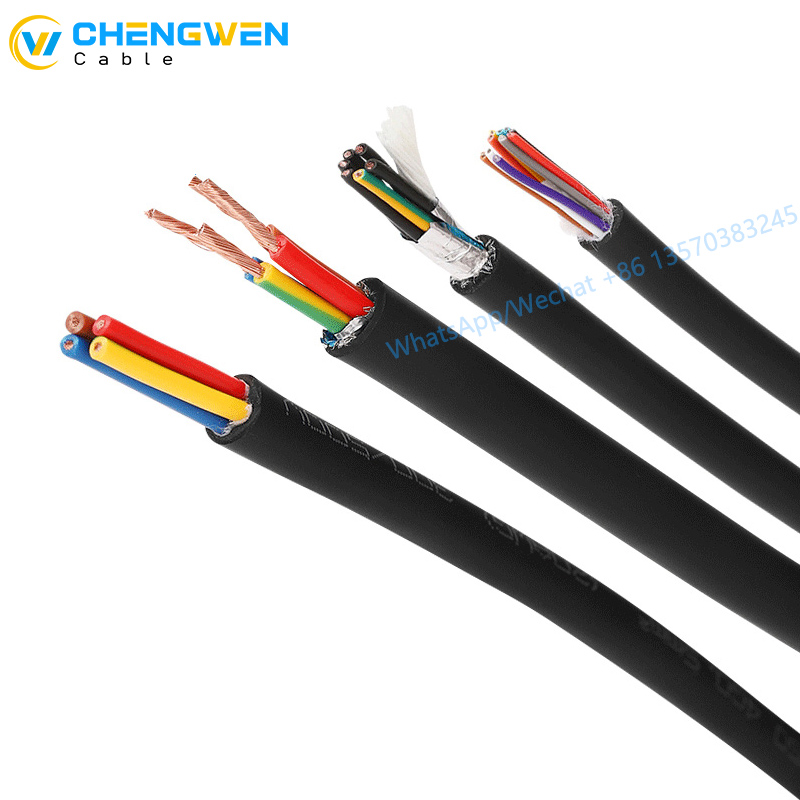

Servo motor güç kablosu yüksek akımlı elektrik gücünü bir servo sürücüden (amplifikatör) bir servo motora iletmek için tasarlanmış özel bir elektrik kablosudur. Birincil işlevi, motor sargılarını çalıştırmak ve kontrollü tork ve hareket oluşturmak için gereken voltajı ve akımı hassas bir şekilde sağlamaktır.
Servo motor güç kablosu Özellikler:
İletkenler: Tipik olarak 2, 3 veya 4 adet çok telli, ince ayarlı bakır iletken içerir (çoğunlukla korozyon direnci için kalaylanır). Büküm esneklik sağlar.
3 İletken: En yaygın olanı (3 fazlı AC servo motorlar için U/V/W fazları).
4 İletken: Aynı kablo içerisinde ayrı toprak/toprak iletkeni gerektiren motorlar için kullanılır (U/V/W + PE).
2 İletken: Daha az yaygındır, bazen belirli DC servo türleri veya fren devreleri için.
Yalıtım: Motor voltajına (genellikle 300V, 600V veya 1000V) göre sınıflandırılmış ve yağlara, kimyasallara, aşınmaya ve aşırı sıcaklıklara (genellikle -40°C ila +80°C veya daha yüksek olarak derecelendirilmiştir) dayanıklı, yüksek kaliteli, dayanıklı yalıtım malzemeleri (örn. PVC, PUR, TPE).
Ekranlama: Sağlam genel örgülü veya spiral koruma (genellikle kalaylı bakır) esastır. Bu: Kablodaki hızla değişen yüksek akımların oluşturduğu elektromanyetik paraziti (EMI) içerir. Motorun ayrı kablolarda çalışan geri besleme sinyallerini (kodlayıcı/çözümleyici) elektriksel gürültüden koruyarak doğru konum/hız kontrolü sağlar.
Ceket (Kılıf): PUR (Poliüretan) veya PVC (Polivinil Klorür) gibi malzemelerden yapılmış sağlam bir dış kılıf. PUR, üstün özellikleri nedeniyle zorlu uygulamalarda tercih edilir: Esneklik: Sürekli hareket uygulamaları (robotik, CNC) için kritik öneme sahiptir. Aşınma Direnci: Makinelere sürtünmeye karşı dayanıklıdır. Yağ ve Kimyasal Direnç: Endüstriyel kirleticilere karşı koruma sağlar. Yırtılma Direnci: Kurulum/kullanım sırasında hasarı önler.
Esneklik: Otomasyon ve robotikteki servo sistemlerde yaygın olan yüksek esnek veya sürekli esnek uygulamalar için tasarlanmıştır. İnce telli ve özel ceket malzemeleri bunu başarıyor.
Konektörler: Servo sürücü çıkışı ve motor girişiyle uyumlu endüstri standardı konektörlerle sonlanır (örneğin, M23, M17, M12 gibi dairesel konektörler; dikdörtgen tipler; veya bazen doğrudan sonlandırma için hareketli kablolar). HER İKİ uçta da uygun topraklama/koruyucu sonlandırma, gürültü bağışıklığı için çok önemlidir.
| Ürün | Öğe | Model | Spesifikasyon | İLE İLGİLİ | Renk | İşaret |
| Esnek servo güç kablosu (çekiş zinciri için 2 milyon kez güvenilirlik testleri) | 1 | YY07.02.0050 | 2*0.5mm2 | 5.6 | Siyah | Çin standart çekirdek tel renkleri: mavi, kahverengi, kırmızı, sarı/yeşil |
| 2 | YY07.04.0050 | 4*0.5mm2 | 6.5 | Siyah | ||
| 3 | YY07.04.0075 | 4*0.75mm2 | 7.2 | Siyah | ||
| 4 | YY07.04.0100 | 4*1.0mm2 | 7.8 | Siyah | ||
| 5 | YY07.04.0150 | 4*1.5mm2 | 9 | Siyah | ||
| 6 | YY07.04.0250 | 4*2.5mm2 | 11 | Siyah | ||
| 7 | L-YY07.02.0050 | 2*0.5mm2 | 5.6 | Siyah | UL Standart Çekirdek Tel Renkleri: Siyah, Beyaz, Kırmızı, Sarı/Yeşil | |
| 8 | L-YY07.04.0050 | 4*0.5mm2 | 6.5 | Siyah | ||
| 9 | L-YY07.04.0075 | 4*0.75mm2 | 7.2 | Siyah | ||
| 10 | YY07.04.0130 | 4*1.3mm2 | 8.3 | Siyah | ||
| 11 | YY07.04.0200 | 4*2.0mm2 | 10 | Siyah | ||
| 12 | MC-YY07.04.0050 | 4*0.5mm2 | 6.3 | Siyah | Gecko Kafa Güç Kablosu, UL Basılı, Çekirdek Tel renkler siyah, beyaz, kırmızı, sarı/yeşil |
|
| 13 | MC-YY507.06.2024 | 4*0.5+2*0.2 | 6.3 | Siyah |
