YY1007 TRVV Esnek Bükme Dayanıklı Otomasyon Kablosu – Robotik ve CNC Makineleri için 300/500V
VDE0295 Sınıf 6
UL/CE/TÜV Sertifikalı
Turuncu Kılıf (RAL 2003)
-15°C ila +80°C

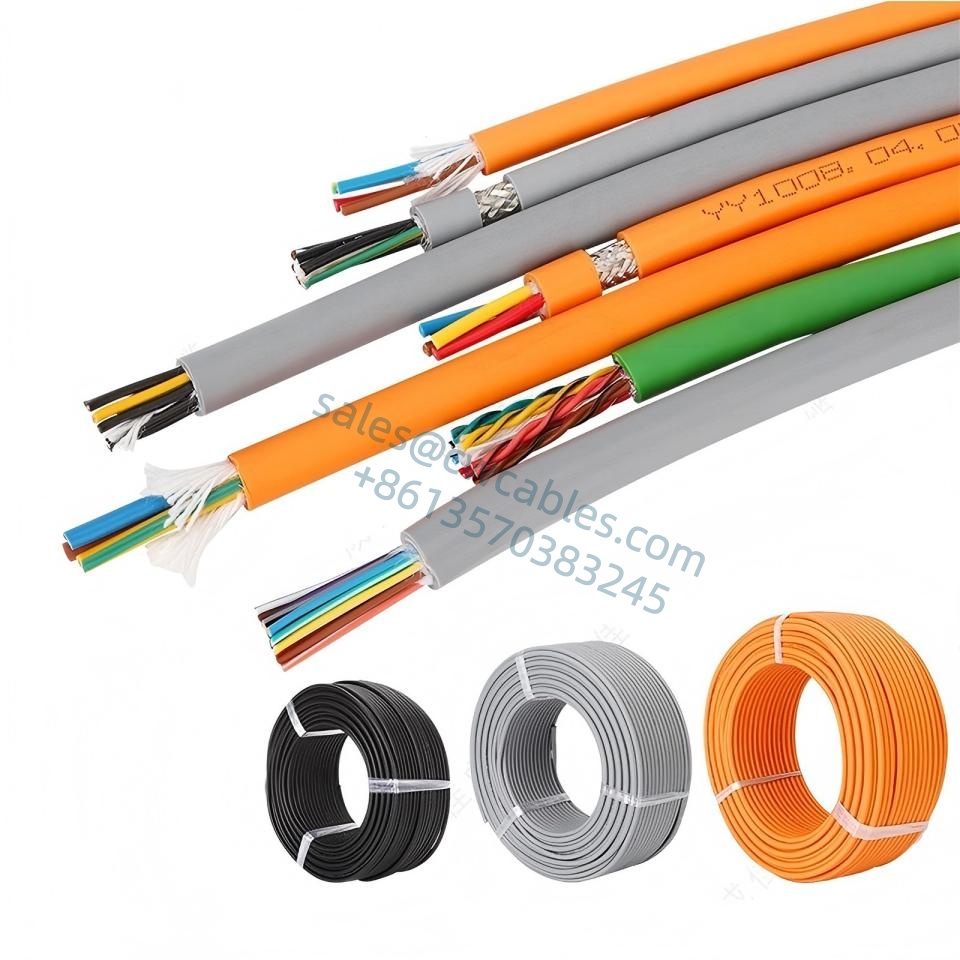

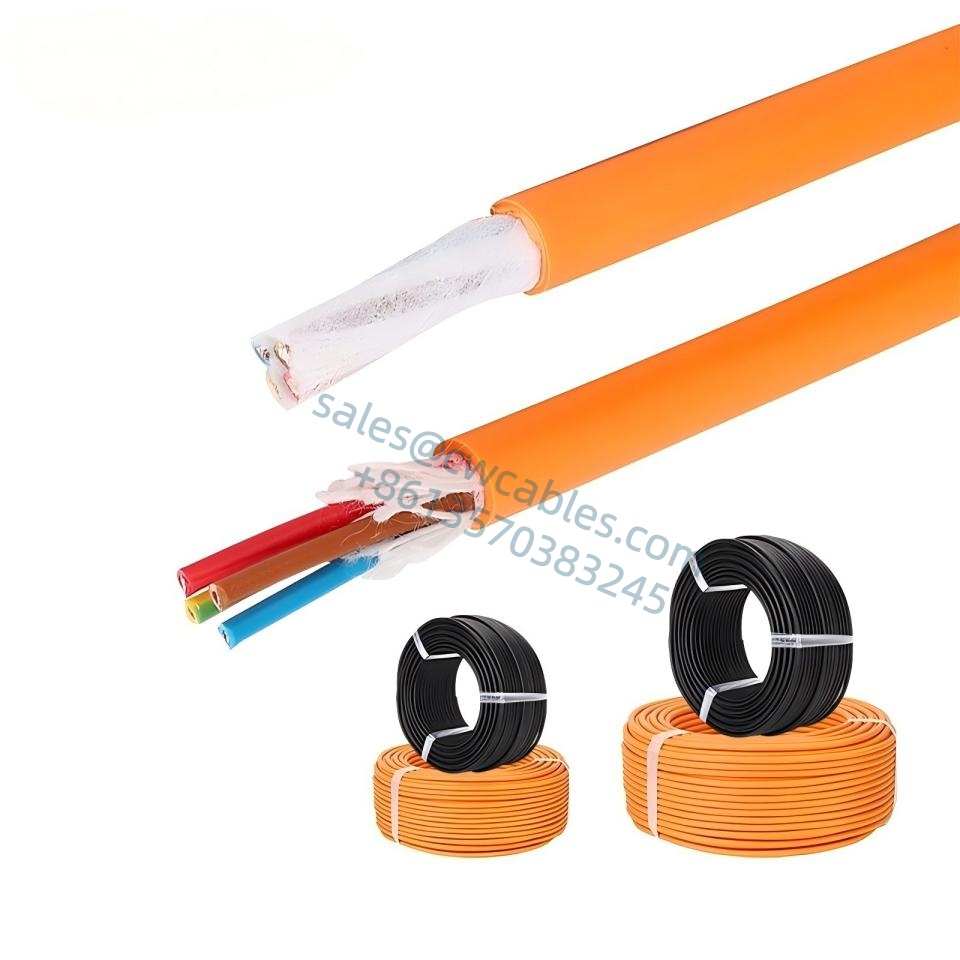

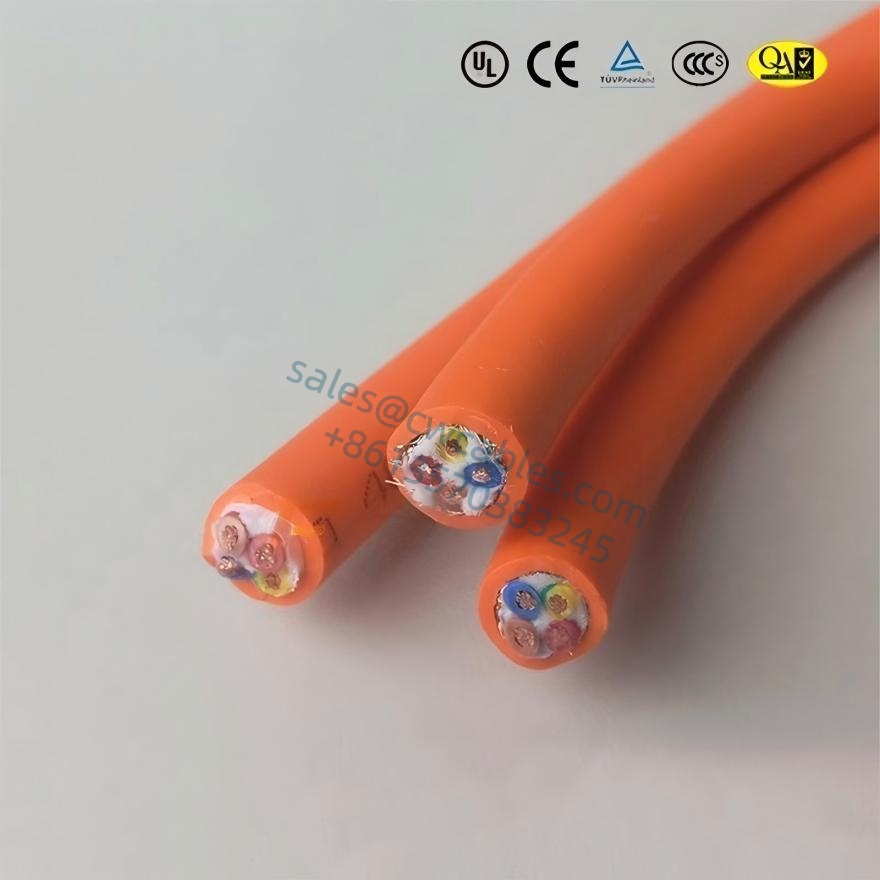

Esnek Bükme TRVV Dayanıklı Otomasyon Kabloları Galeri
Ürün Açıklaması
Esnek Bükme TRVV Dayanıklı Otomasyon Kabloları, en zorlu endüstriyel otomasyon uygulamaları için tasarlanmıştır. Bu yüksek performanslı kablo, aşağıdakiler de dahil olmak üzere çeşitli standart dışı akıllı ekipmanlara uygulanabilir:
- Takım tezgahları ve endüstriyel ağaç işleme makineleri
- Maske makineleri ve manipülatörler
- Standart dışı otomasyon ekipmanları
- Lazer ekipmanı ve damgalama hatları
- Endüstriyel robotlar ve dağıtım makineleri
TRVV Dayanıklı Otomasyon Kabloları Teknik Özellikleri
Mobil: -5°C ila +70°C
Sabit: -15°C ila +80°C
Mobil: 6 × kablo çapı
Sabit: 4 × kablo çapı
Uo/U 300/500 V
Test Gerilimi: 2000 V
Min. 20 MΩ × km
Teknik Parametreler – Esnek Bükümlü TRVV Dayanıklı Otomasyon Kabloları
| Parametre | Spesifikasyon |
|---|---|
| İletken ve Yalıtım | |
| İletken Büküm | Çoklu ultra ince bakır tellerin bükülmesi – VDE0295 Sınıf 6, Sütun 4'ü karşılar |
| Yalıtım Malzemesi | Modifiye PVC |
| Yalıtım Direnci | Minimum 20 MΩ × km |
| Temel Tanıma | Renkli damar tanımlama (3+ damar için sarı-yeşil topraklama kablosu) |
| Mekanik Özellikler | |
| Dış Kılıf | Modifiye PVC – Turuncu (RAL 2003) mat |
| Kılıf Renk Seçenekleri | Turuncu standart; diğer renkler özelleştirilebilir |
| Bükme Yarıçapı (Mobil) | 6 × kablo çapı |
| Bükme Yarıçapı (Sabit) | 4 × kablo çapı |
| Elektriksel Özellikler | |
| Nominal Gerilim | Uo/U 300/500 V |
| Test Gerilimi | 2000V |
| Çevresel | |
| Sıcaklık Aralığı (Mobil) | -5°C ila +70°C |
| Sıcaklık Aralığı (Sabit) | -15°C ila +80°C |
| Uygulamalar | |
| Uygulama Alanları | Çok eklemli robotlar, manipülatörler, CNC takım tezgahları, standart dışı otomasyon ekipmanları, servo kodlayıcılar/motorlar, sürükleme zinciri sistemleri, lazer ekipmanları, elektrik dolapları, endüstriyel görüntüleme sistemleri |
Yapı – TRVV Dayanıklı Otomasyon Kabloları
1. Çıplak bakır iletken, ultra ince bakır tel – DIN VDE 0295 Sınıf 6 ve IEC 60228 Sınıf 6 ile uyumludur
2. Mükemmel elektriksel özellikler ve esneklik için özel PVC izolasyon
3. Kolay kurulum için renkli çekirdek tel tanımlaması
4. Maksimum esneklik için optimum adımlı katmanlar halinde örülmüş tel çekirdeği
5. Güvenlik için sarı-yeşil topraklama kablosu (3 damar ve üzeri için)
6. Özel PVC dış kılıf – Turuncu (RAL 2003) mat kaplama
7. Endüstriyel ortamlar için yüksek aşınma direnci ve yağ direnci
TRVV Dayanıklı Otomasyon Kabloları – Model Özellikleri
YY1007 serisi esnek bükülmeye dayanıklı otomasyon kablolarının tam listesi. Adedi: 1 metre. PUR dış kılıf 400 m MOQ'da mevcuttur.
Güç Kablosu Serisi – 0,5mm² ila 2,5mm²
| HAYIR. | Ürün Kodu | Çekirdekler × mm² | Yaklaşık. Dış Çap (mm) | Kılıf Rengi | 20°C DC Direnci (Ω/km) |
|---|---|---|---|---|---|
| 1 | YY1007.02.0050 | 2×0,5 | 6.0 | Turuncu | 39 |
| 2 | YY1007.04.0050 | 4G0.5 | 7.0 | Turuncu | 39 |
| 3 | YY1007.04.0075 | 4G0.75 | 7.8 | Turuncu | 26 |
| 4 | YY1007.04.0100 | 4G1.0 | 8.5 | Turuncu | 19.5 |
| 5 | YY1007.04.0150 | 4G1.5 | 9.6 | Turuncu | 13.3 |
| 6 | YY1007.04.0250 | 4G2.5 | 11.6 | Turuncu | 7.98 |
Mevcut Ek Yapılandırmalar
Aşağıdakiler dahil olmak üzere istek üzerine özel konfigürasyonlar mevcuttur:
- Çekirdek sayıları: 2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 18, 20, 24, 25, 30, 32, 36, 40, 42, 44, 48, 50 çekirdek
- İletken boyutları: 00,14mm², 0,2mm², 0,3mm², 0,5mm², 0,75mm², 1,0mm², 1,5mm², 2,5mm², 4,0mm², 6,0mm²

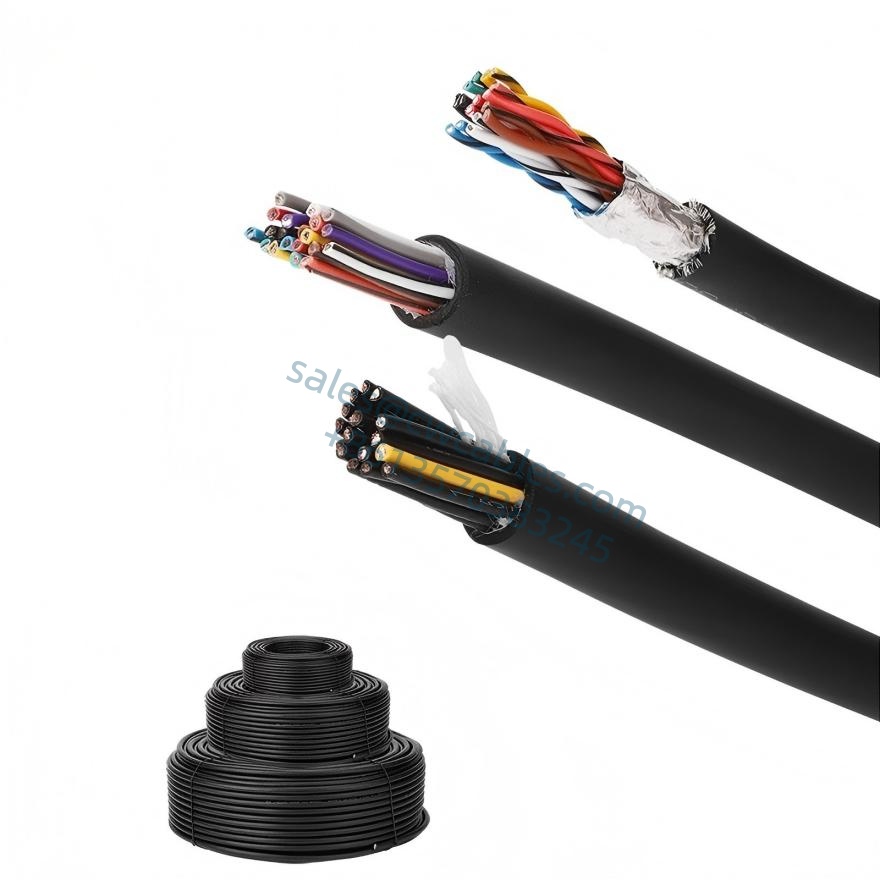

- Kılıf renkleri: Turuncu (standart), Siyah, Gri veya özel renkler mevcuttur
- PUR dış kılıf: Geliştirilmiş kimyasal ve aşınma direnci (MOQ 400m)

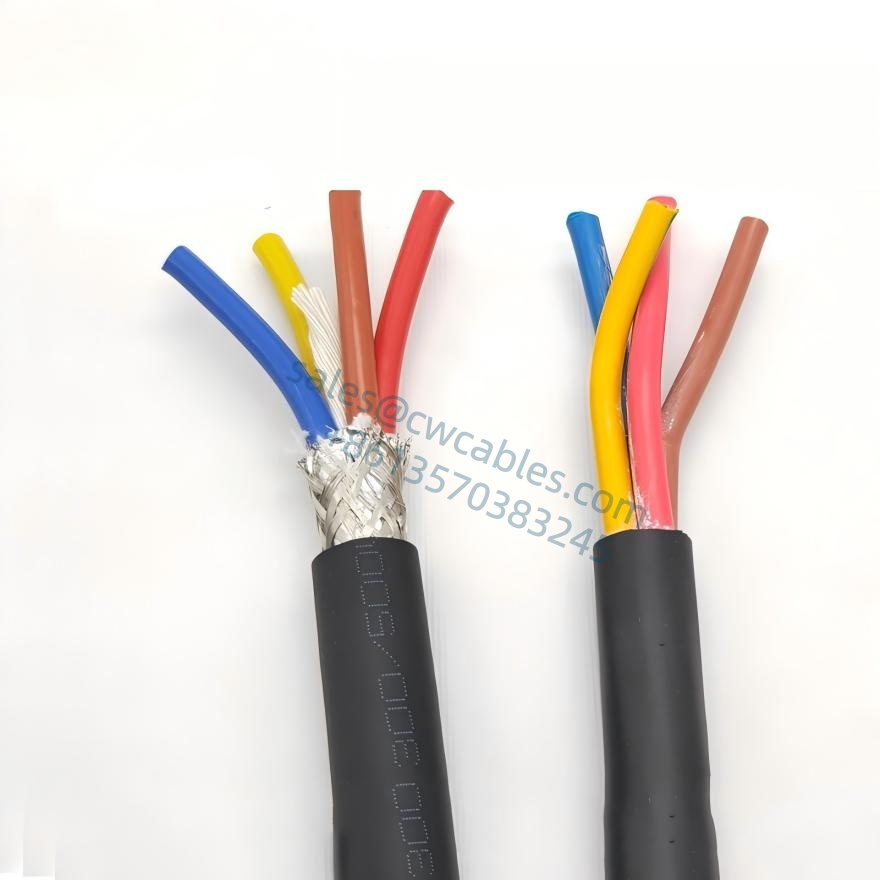

- Korumalı versiyon: TRVVPS (örgülü ekranlamalı) mevcuttur
Tipik Uygulamalar
🤖 Çok Eklemli Robotlar ve Manipülatörler – Yüksek güvenilirlik gereksinimleri olan sürekli esneme uygulamaları
🛠️CNC Takım Tezgahları – Yüksek hızlı işleme merkezleri ve tornalar
⚙️ Standart Dışı Otomasyon Ekipmanları – Özel otomasyon çözümleri
🔧 Servo Kodlayıcılar ve Motorlar – Servo sistemler için güç ve sinyal iletimi
📦 Sürükle Zincir Sistemleri – Yüksek esneklik gerektiren kablo yolu kurulumları
💡 Lazer Ekipmanları – Yüksek hassasiyetli lazer kesim ve markalama makineleri
📺 Endüstriyel Görüntüleme Sistemleri – Makine görme ve muayene ekipmanları
🔌 Elektrik Dolapları – Dahili kablolama ve kontrol paneli bağlantıları
- Adedi: Standart PVC kılıf için 1 metre
- PUR dış kılıf: Adedi 400 metre
- Özel kılıf renkleri: Özelleştirme gerektirir
- Talep üzerine özel uzunluklar ve iletken boyutları mevcuttur
- Büyük hacimli siparişler için toplu fiyatlandırma mevcuttur
Sertifikalar ve Kalite Güvencesi
✓ UL Sertifikası – UL standartlarıyla uyumlu
✓ CE Sertifikası – Avrupa güvenlik gereksinimlerini karşılar
✓ TUV Sertifikası – Alman teknik muayene onayı
✓ 3C Sertifikası – Çin Zorunlu Sertifikasyonu
✓ ISO 9001:2000 – Kalite yönetim sistemi sertifikalı
✓ RoHS ve REACH Uyumlu – Çevre dostu malzemeler
2009 yılında kurulan Chengjia Cable, üst düzey özel tel ve kabloların geliştirilmesi ve üretiminde uzmanlaşmıştır. En iyi hammaddeleri kullanmak ve en iyi hizmeti sunmak, uzun vadeli aşırı zorlu çalışma koşullarında istikrarlı performansı garanti eder.
