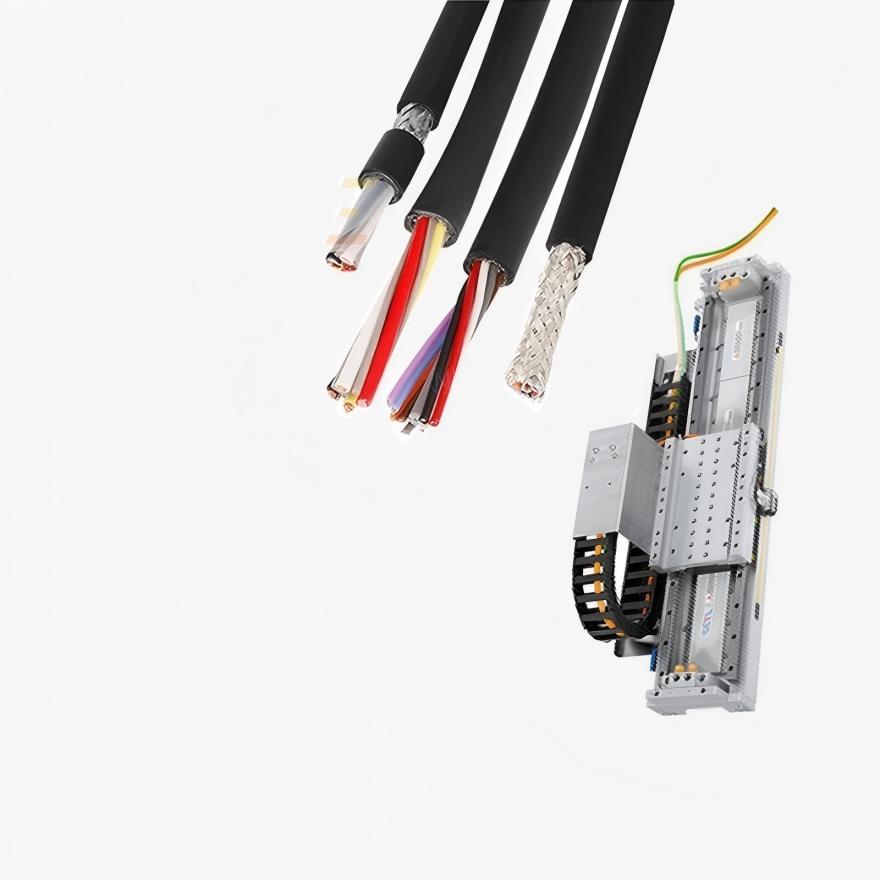

Aplicativo

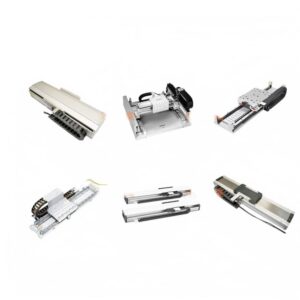

Especialmente adequado para correntes de arrasto de alta velocidade de longo prazo, flexão e aplicações de alta resistência em motores lineares miniaturizados. O cabo para motores lineares deve atender aos mais altos requisitos em termos de desempenho mecânico, químico e térmico. Eles devem suportar aceleração e desaceleração em alta velocidade, tensões de tração e compressão, bem como flexão cíclica superior a 50 milhões de vezes. Eles também devem ser resistentes a altas temperaturas, aparas de metal, óleo e outros produtos químicos.
Dados técnicos Cabo de servomotores lineares Fio de motor linear
● O isolamento especial de Teflon e a bainha especial de PUR possuem resistência ultra-alta e desempenho de flexão/torção
●omplies with TUV2 PfG 2577 Class V requirements.
●Faixa de temperatura: -20°C a +80°C para instalação móvel -40°C a +90°C para instalação fixa
●Tensão nominal 300/500V
●Tensão de teste 2.000 V
●Resistência de isolamento: Mínimo 100 MOhm x km Raio de curvatura mínimo:6 x o diâmetro do cabo para instalação móvel 4 x o diâmetro do cabo para instalação fixa
●Está em conformidade com os regulamentos RoHS e Reach da UE.
●Resistência ao óleo: Totalmente resistente ao óleo (em conformidade com a norma DIN EN50363-10-2), Cass3.
● Preto ou colorido podem ser personalizados de acordo com as necessidades do cliente.

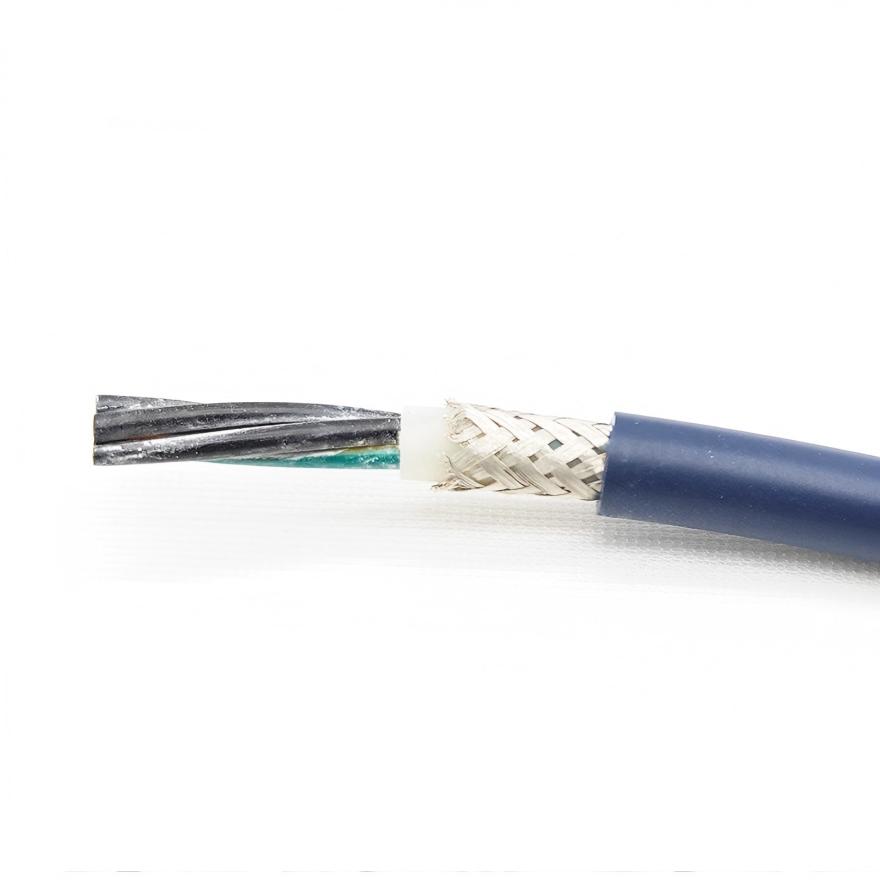

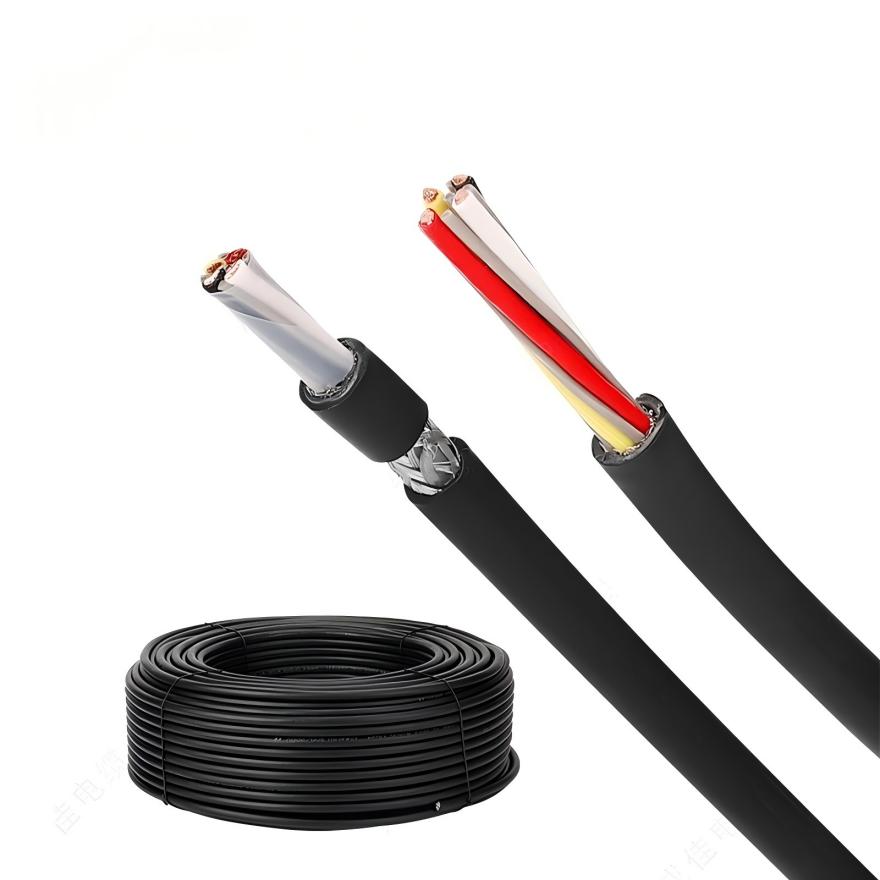

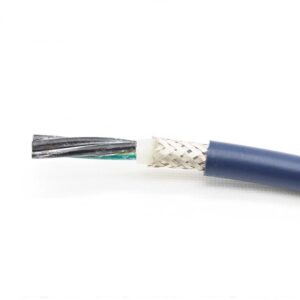

Estrutura do Cabo
●Condutor de cobre nu, fio de cobre ultrafino Em conformidade com DIN VDE 0295 Classe 6 e IEC60228 Classe 6
●Isolamento especial de fluorresina
●A cor do fio central é codificada por cores
●Fio central trançado com camada de passo ideal
● Blindagem trançada de fio de cobre estanhado aprimorada
● Cobertura mínima de 95%
● Composto de baixo atrito à base de PUR adequado para utilização em correntes de arrasto (em conformidade com a parte 10 da norma DIN 0281).
| ULTRA HIGH SPEED LINEAR MOTOR ENCODER AND CONTROL CABLE (50 milhões de vezes testes de confiabilidade para corrente de arrasto) | ||||
| Não. | Código do produto | Número de núcleos e área transversal | Diâmetro externo aproximado (mm) | Cor da bainha externa |
| (NO.Xm㎡) | ||||
| 1 | LM-FP5006.08.0020 | 4x2x0,2 | 6.4 | Preto |
| 2 | LM-FP5002.08.0014 | 8×0,14 | 5.2 | Preto |
| 3 | LM-FP5002.05.0014 | 5×0,14 | 4.2 | Preto |
Cabo de conexão do codificador linear de 50 milhões de vezes padrão de teste |
||
| Teste de flexão da corrente de arrasto | Duas rodadas de teste de enrolamento | Teste de flexão de 90 graus |
| Método de teste: pegue um conjunto de cabo acabado de 2 metros, dobre-o com um raio 6 vezes o diâmetro externo do cabo, mova-o para frente e para trás por uma distância de deslocamento de 900 mm a uma velocidade de 90 ciclos por minuto. | Método de teste: Pegue um cabo acabado de 5 metros, de acordo com o diâmetro da polia especificado e o peso da carga, a polia se move para frente e para trás a uma velocidade de 0,33 metros por segundo, com uma distância de movimento superior a 1,0 metro. | Método de teste: Pegue um cabo acabado de 2 metros, dobre-o com um raio 2,5 vezes o diâmetro externo do cabo, usando o peso especificado de acordo com a norma, e dobre a uma velocidade de 40 ciclos por minuto. |
 |
 |
 |
| Critérios de julgamento: 1. Mais de 50 milhões de ciclos de movimento alternativo sem circuito aberto ou curto-circuito. 2. Nenhuma ruptura na bainha. | Critérios de julgamento: 1. Mais de 1.000.000 ciclos de movimento alternativo sem circuito aberto ou curto-circuito. 2. Nenhuma ruptura na bainha. | Critérios de julgamento: 1. Mais de 1.000.000 ciclos de movimento alternativo sem circuito aberto ou curto-circuito. 2. Nenhuma ruptura na bainha. |
