Cabo de régua de grade de sensor de deslocamento linear
Especialmente adequado para correntes de arrasto de alta velocidade e aplicações de flexão de longo prazo para réguas de grade. Os cabos da régua de grade devem atender a altos requisitos em termos de desempenho mecânico, químico e térmico. Eles devem suportar aceleração e desaceleração em alta velocidade, tensões de tração e compressão, bem como mais de dez milhões de ciclos de flexão periódica. Eles também precisam ser capazes de suportar altas temperaturas, respingos de cavacos de metal, resistência a óleo e resistência a outros produtos químicos.
Parâmetro técnico do cabo da régua de grade do sensor de deslocamento linear
● Isolamento especial de PVC, bainha especial de PVC com alta resistência e excelente desempenho de flexão.
● Faixa de temperatura: Instalação móvel: -5°C a +70°C. Instalação fixa: -15°C a +70°C.
● Tensão nominal: 30V.
● Tensão de teste: 500V.
● Resistência de isolamento: mínimo 100 MOhm xkm.
● Raio de curvatura mínimo: Instalação móvel: 6 vezes o diâmetro do cabo. Instalação fixa: 4 vezes o diâmetro do cabo.
● Conformidade com os regulamentos RoHS e Reach da UE.

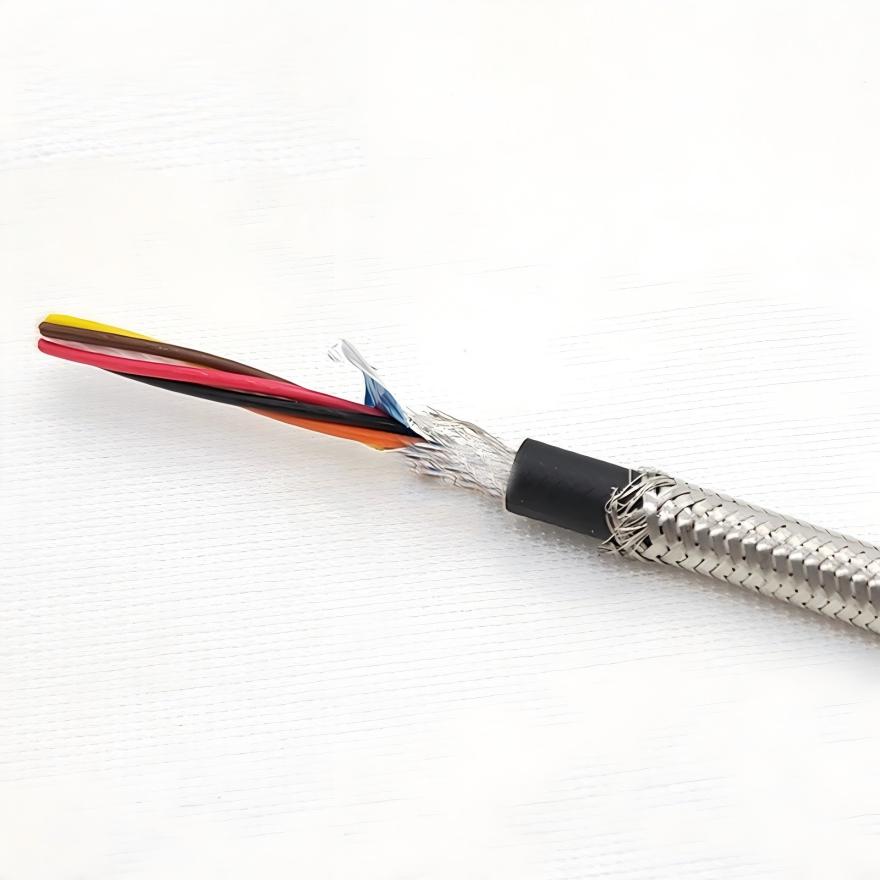

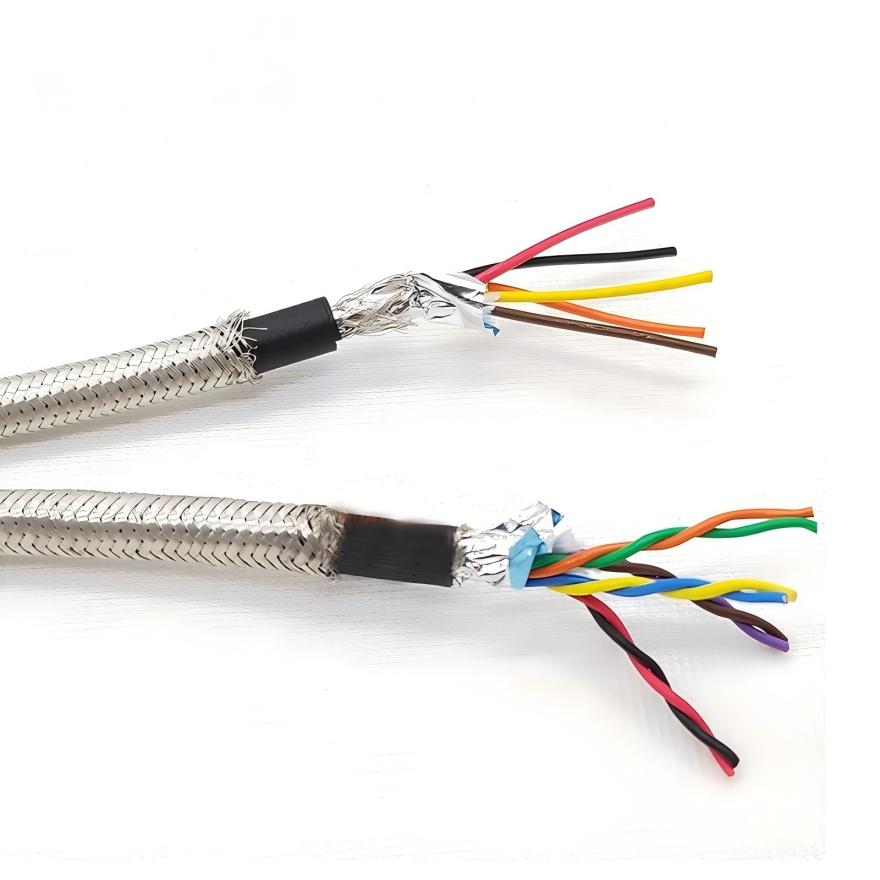

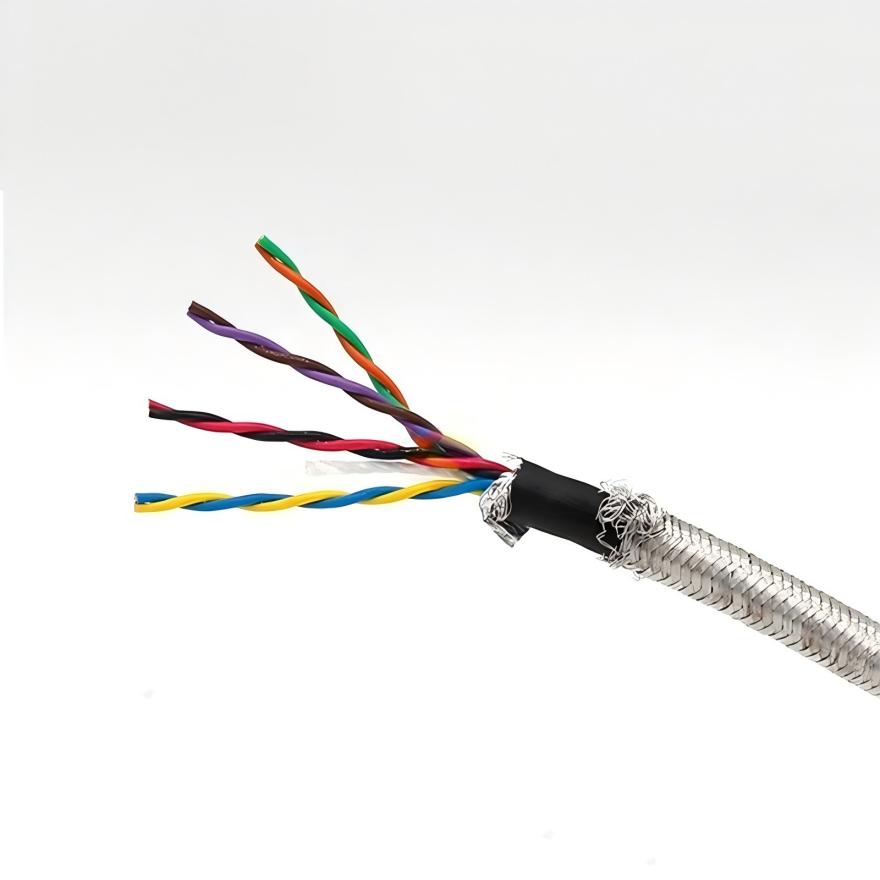

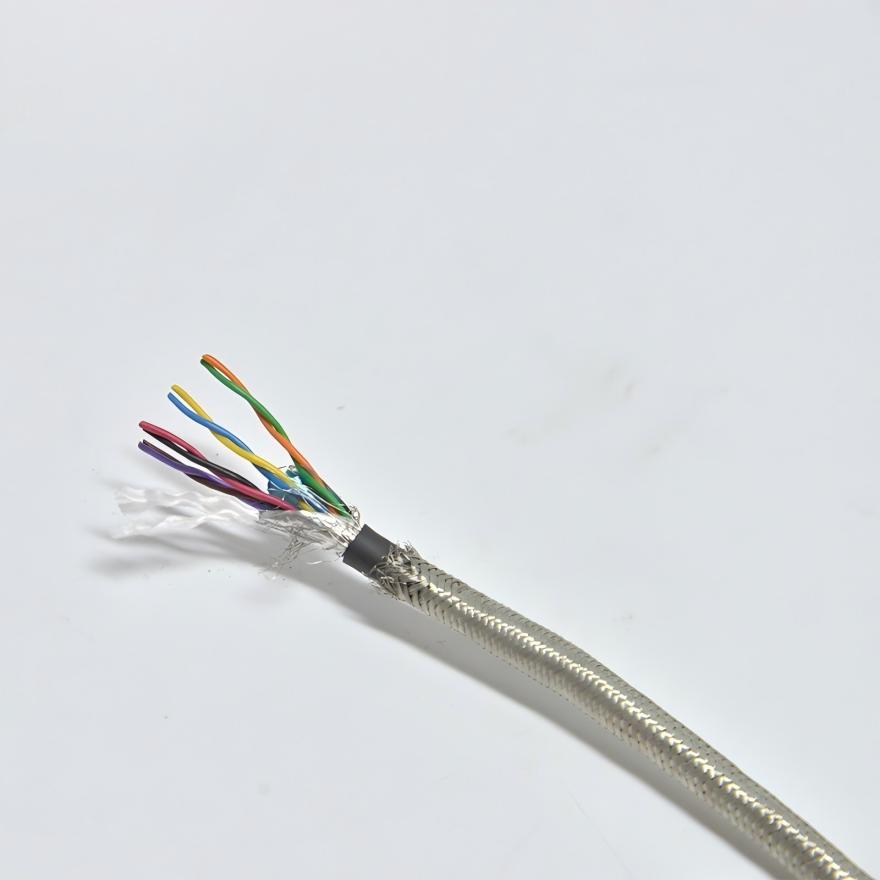

Estrutura do Cabo
● Condutor de cobre estanhado, fio de cobre ultrafino Em conformidade com DIN VDE 0295 Classe 6 e IEC 60228 Classe 6
● Isolamento especial de PVC
● Os fios centrais são codificados por cores
● Os fios centrais são torcidos com comprimento de colocação ideal
● Melhor blindagem do fio de cobre estanhado
● Revestimento externo especial de PVC
● Camada protetora de blindagem de fio de cobre estanhado aprimorada
● Cobertura mínima de 90%
| CABOS DE REGRAS DE GRADE
(10 milhões de vezes testes de confiabilidade para corrente de arrasto) |
||||
| Não. | Código do produto | Número de núcleos e área transversal | Diâmetro externo aproximado (mm) | Cor da bainha externa |
| (NO.Xm㎡) | ||||
| 1 | SEN-YY1002.05.2625 | 3×0,15+2×0,175 | 5.2 | Escudo |
| 2 | SEN-YY1006.08.0015 | 4x2x0,15 | 6.2 | Escudo |
.
Está disponível personalização de modelos especiais de acordo com a necessidade, incluindo cabos com diferentes áreas de seção transversal do condutor, materiais, blindagens, cores e outras especificações de bainha.
