Twist Pair Ultra Flexible Signal Cable are mainly used for the non-interference transmission of analog and digital signals,
and are widely used in drag chain systems, sensing technology, computer and instrument control equipment and control
engineering; three-core and more than three-core green/yellow protective grounding conductors, The core wire is twisted
into a cable with a short twisting pitch, and the overall copper wire shielding ensures accurate data transmission and
protects the cable from electromagnetic interference. The outer sheath color is: gray; green or other colors can be customized
according to needs
Technical Parameter Twist Pair Ultra Flexible Signal Cable
|
기준
|
UL20276 표준 준수, 얇은 선 직경 설계
|
|||
|
지휘자
|
고품질 주석 도금 구리 연선을 채택합니다.
|
|||
|
단열재
|
변성 PVC
|
|||
|
핵심 구조
|
작은 피치 단일 연선
|
|||
|
핵심 인식
|
0.5m㎡ 이하에는 색상이 있는 심선으로 표시되어 있습니다. 0.5m㎡ 이상, 황록색 접지선 + 흰색 숫자가 표시된 검정색 심선
|
|||
|
외피
|
수정된 PVC 메이트
|
|||
|
색상
|
검정색 (다른 색상은 사용자 정의 가능)
|
|||
|
굽힘 반경
|
입주는 7.5 x d 이상, 고정 부설은 6 x d 이상,
|
|||
|
공칭 전압
|
Uo/U 300/300V
|
|||
|
테스트 전압
|
1500V
|
|||
|
애플리케이션:
|
Widely used in machinery, instruments, industrial electronic equipment computers, information transmission systems, suitable for any two-way communication occasions
|
|||

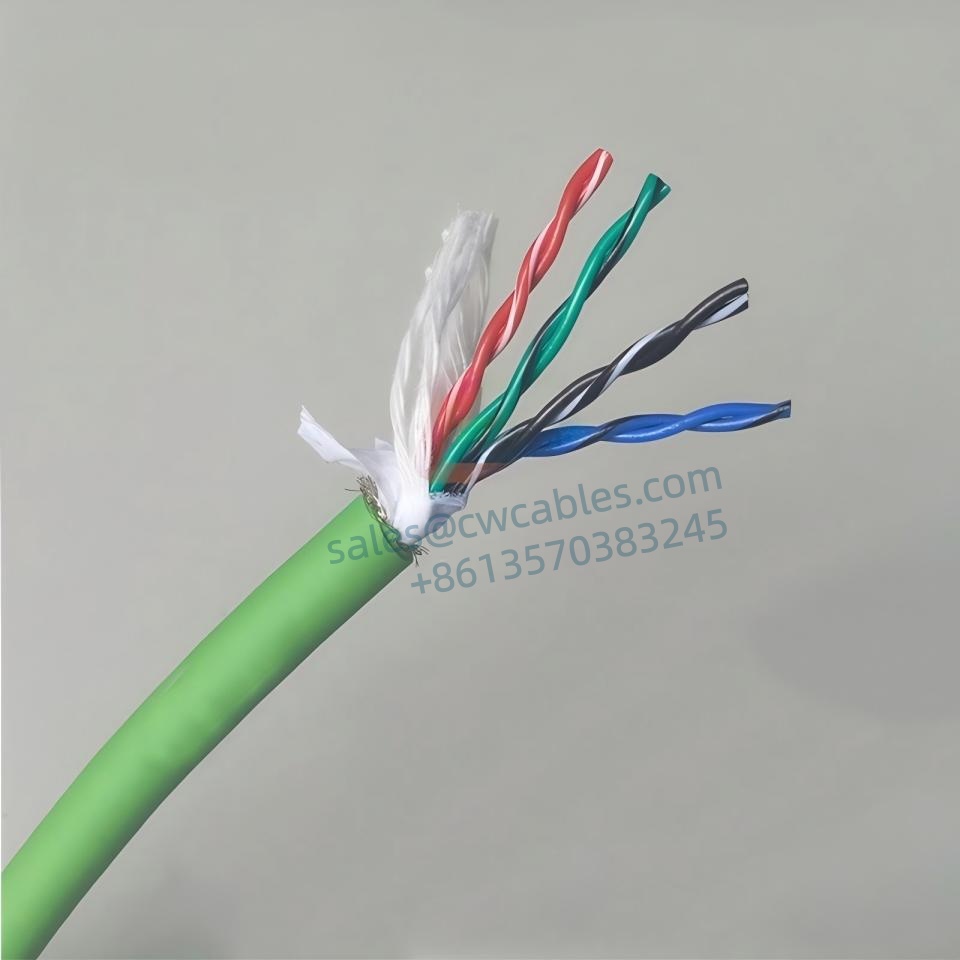

Twist Pair Ultra Flexible Signal Cable Structure
YY1006 트위스트 페어 울트라 유연한 신호 케이블
1. Tinned copper (less than 0.5mm2) or bare copper (0.5mm2 and above) conductor Ultra-fine copper wire, in line with DIN VDE0295 category 6 and IEC 60228 category 6
2. 특수 PVC 단열재
3. Color core wire identification (less than 0.5mm2)
4. Black core wire with continuous white digital code (0.5mm2 and above)
5. 와이어 코어는 최고의 피치로 여러 겹으로 꼬여 있습니다.
6. 향상된 주석 도금 구리선 편조 실드
7. Minimum coverage 85%
8. 특수 PVC 외피
9. Green (RAL 6018) matte
|
아니요.
|
제품 코드
|
코어 수 및 단면적
(NO.Xm㎡)
|
대략적인 외경(mm)
|
외피 색상
|
20℃ 도체직류저항
아/km
|
|
1
|
YY1006.04.0020
|
2x2x0.2
|
6.0
|
Green
|
95
|
|
2
|
YY1006.06.0020
|
3x2x0.2
|
6.4
|
Green
|
95
|
|
삼
|
YY1006.08.0020
|
4x2x0.2
|
7.0
|
Green
|
95
|
|
4
|
YY1006.10.0020
|
5x2x0.2
|
7.5
|
Green
|
95
|
|
5
|
YY1006.12.0020
|
6x2x0.2
|
8.2
|
Green
|
95
|
|
6
|
YY1006.14.0020
|
7x2x0.2
|
8.5
|
Green
|
95
|
|
7
|
YY1006.04.0030
|
2x2x0.3
|
6.2
|
Green
|
71.2
|
|
8
|
YY1006.06.0030
|
3x2x0.3
|
6.6
|
Green
|
71.2
|
|
9
|
YY1006.08.0030
|
4x2x0.3
|
7.3
|
Green
|
71.2
|
|
MOQ 1미터, PUR 외피를 주문해야 하는 경우 MOQ 400미터
|
|||||
