Ultra -high -speed motion tight -type TRVVP ultra high flexible drag chain cables are suitable for mechanical equipment and machine
tools, high loads, and high -flexible high -speed drag chain bend applications. This ultra -high flexible cable uses special modified
insulation materials and external quilt materials, as well as special structures, has high abrasion resistance and medium resistance,
can withstand long -term acceleration, deceleration, stretching and compression stress, and 10 million times, and 20 million times
The above periodic bending and maintaining high stability.
YY1001 TRVVP Ultra high flexible drag chain cables Technical Parameter
|
기준
|
EU RoHS 및 Reach 규정을 준수합니다.
|
|||
|
지휘자
|
고품질 주석 도금 구리 연선을 채택합니다.
|
|||
|
단열재
|
유연성이 뛰어난 특수 PVC 외장
|
|||
|
온도 범위:
|
모바일 설치 -5°C ~ +70°C
고정 설치 -15°C ~ +80°C
|
|||
|
절연 저항:
|
최소 20MOhm x km
|
|||
|
외피
|
수정된 PVC 메이트
|
|||
|
최소 굽힘 반경:
|
모바일 설치 7.5×케이블 직경
고정 설치 6×케이블 직경
|
|||
|
공칭 전압
|
Uo/U 300/300V
|
|||
|
테스트 전압
|
1500V
|
|||
|
애플리케이션:
|
특히 기계 장비 및 공작 기계의 지속적인 초고 유연성 및 고속 견인선 굽힘 응용 분야에 적합합니다. 초고굴곡 케이블은 특수 변형된 절연재와 외부 피복을 사용합니다.
높은 내마모성과 중간 저항성을 가지며, 장기간의 가속, 감속, 인장 및 압축 응력과 천만 주기 이상의 주기적인 굽힘을 견딜 수 있는 재료이며 항상 높은 안정성을 유지합니다. |
|||

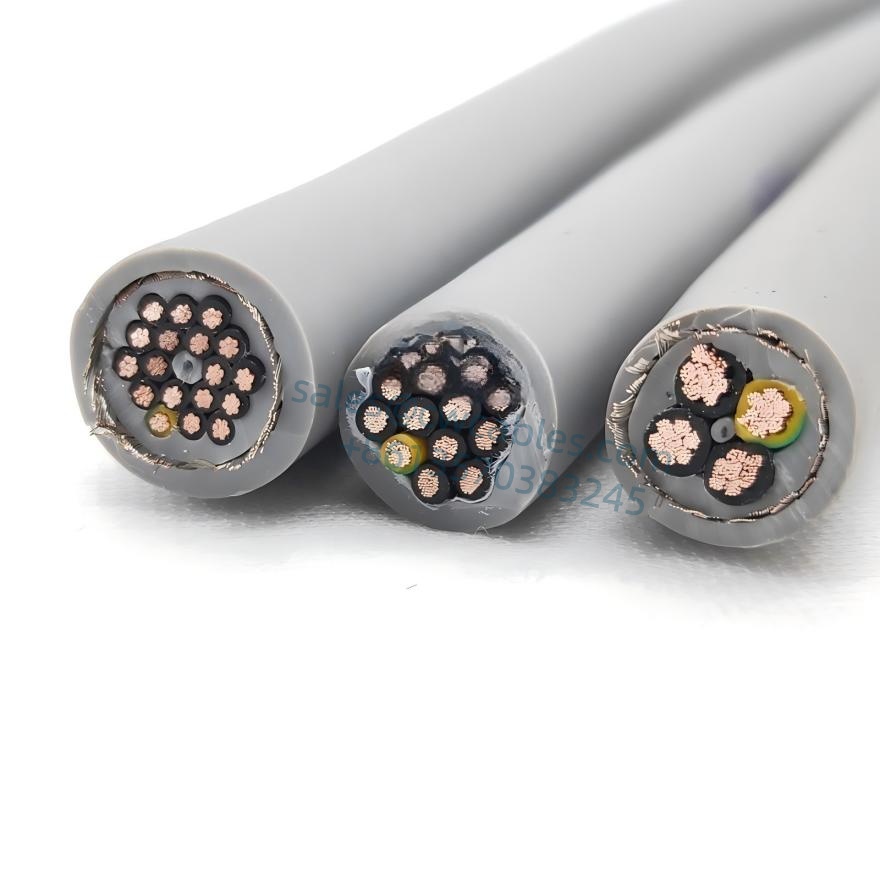

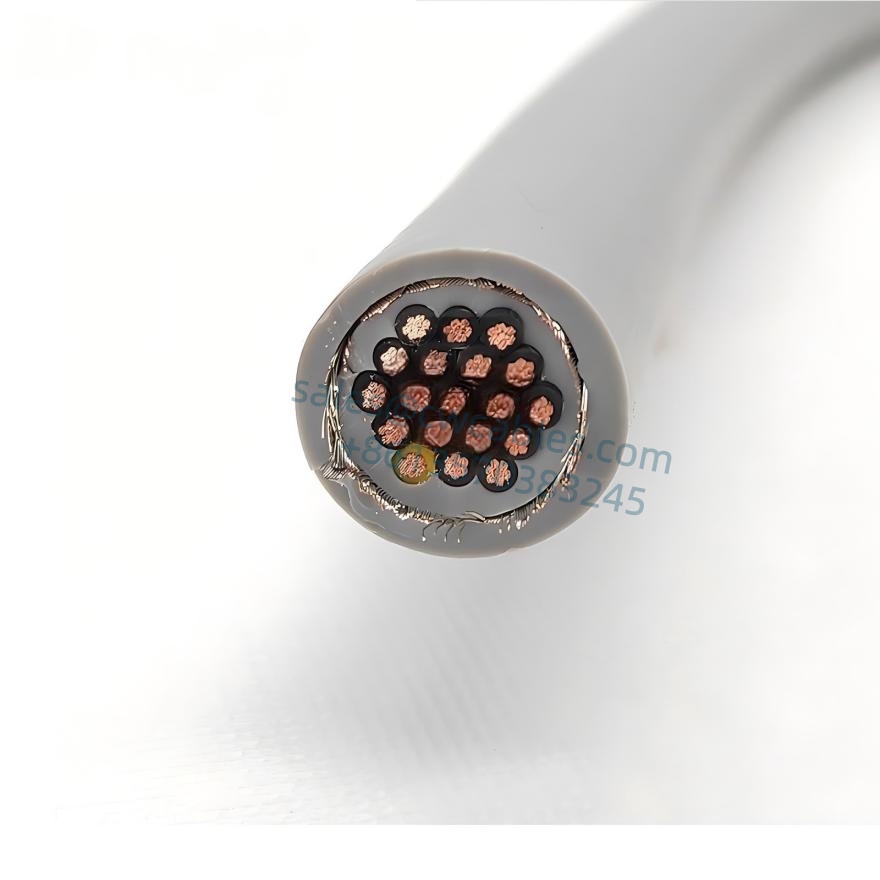

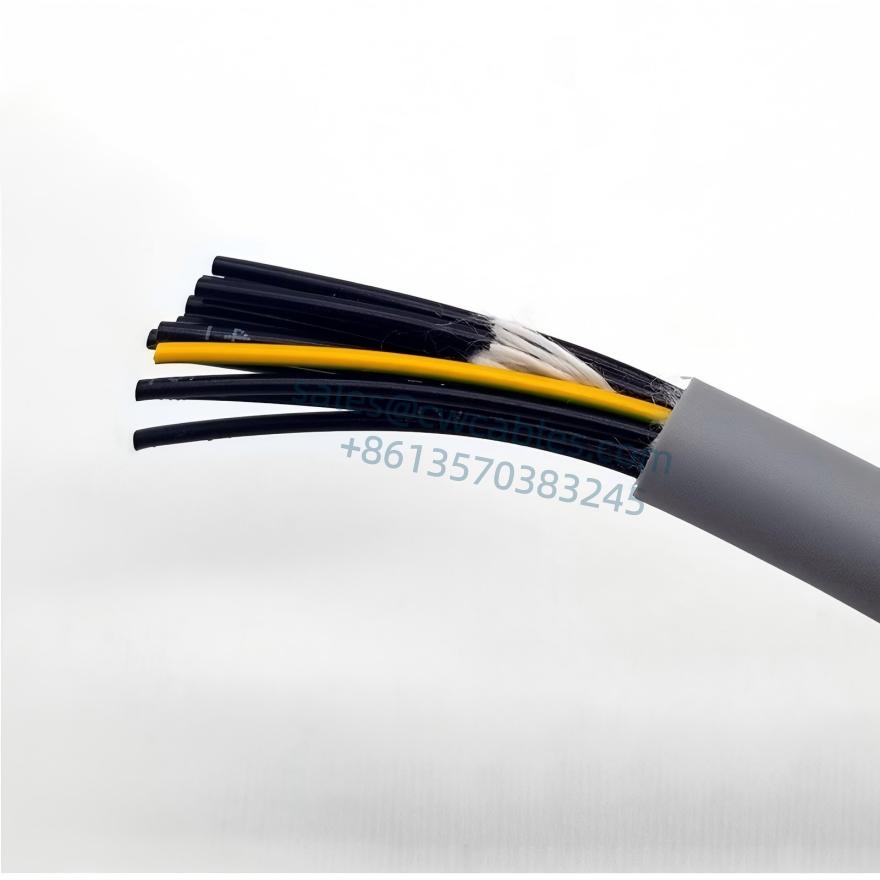

YY1001 TRVVP Ultra high flexible drag chain cables Structure
YY1001 TRVVP Ultra high flexible drag chain cables Structure
1. 순동 도체, 극세 구리선 DIN VDE0295 카테고리 6 및 IEC 60228 카테고리 6을 준수합니다.
2. 특수 PVC 단열재
3. 검정색 코어 와이어, 연속 흰색 디지털 코드, 외부 레이어에 황록색 접지선(3개 코어 이상)
4. 와이어 코어는 최고의 피치로 여러 겹으로 꼬여 있습니다.
5. Special PVC outer sheath
6. Gray (RAL 7001) matte
