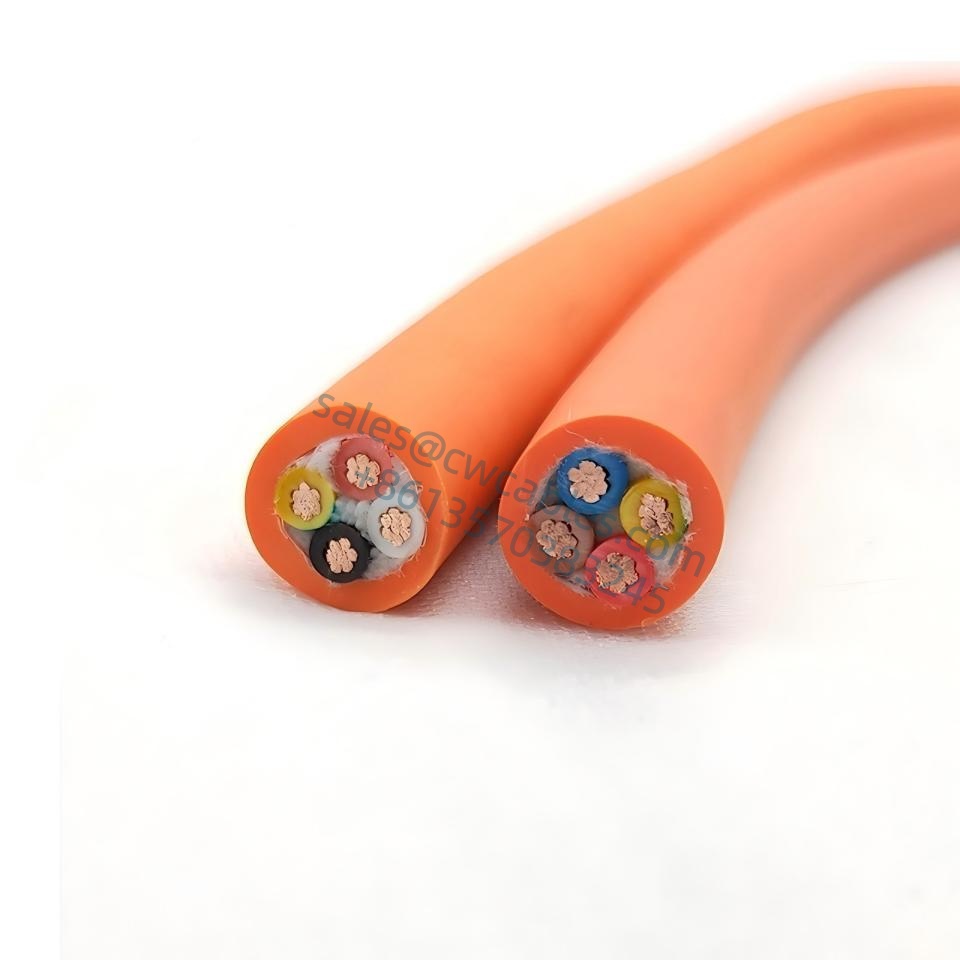

Ultra High Flexible SERVO MOTOR POWER CABLE Compatible with a wide range of servo motors and drives, including major brands like: Inovance, Leadshine, Xinje, HC Servo, Invt, Kinco, Yaskawa, Mitsubishi, Panasonic, Fuji Electric, Siemens, and Schneider Electric.
기술 데이터
● 초고굴곡성을 지닌 특수 PVC 외피
● Temperature range Mobile installation: -5°C to +70°C
고정 설치: -15°C ~ +80°C
● 공칭 전압 Uo/U: 300/500V
● 테스트 전압: 2000V
● 절연저항 : 최소 20 MOhmxkm
● Minimum bending radius: Mobile installation: 6 x cable diameter
Fixed installation: 4 x cable diameter
●EU RoHS 및 Reach 규정을 준수합니다.
● 난연성, IEC 60332-1-2, CEI 20-35, FT1, VW-1을 준수합니다.
| 제품 | 목 | 모델 | 사양 | 의 | 색상 | 표시 |

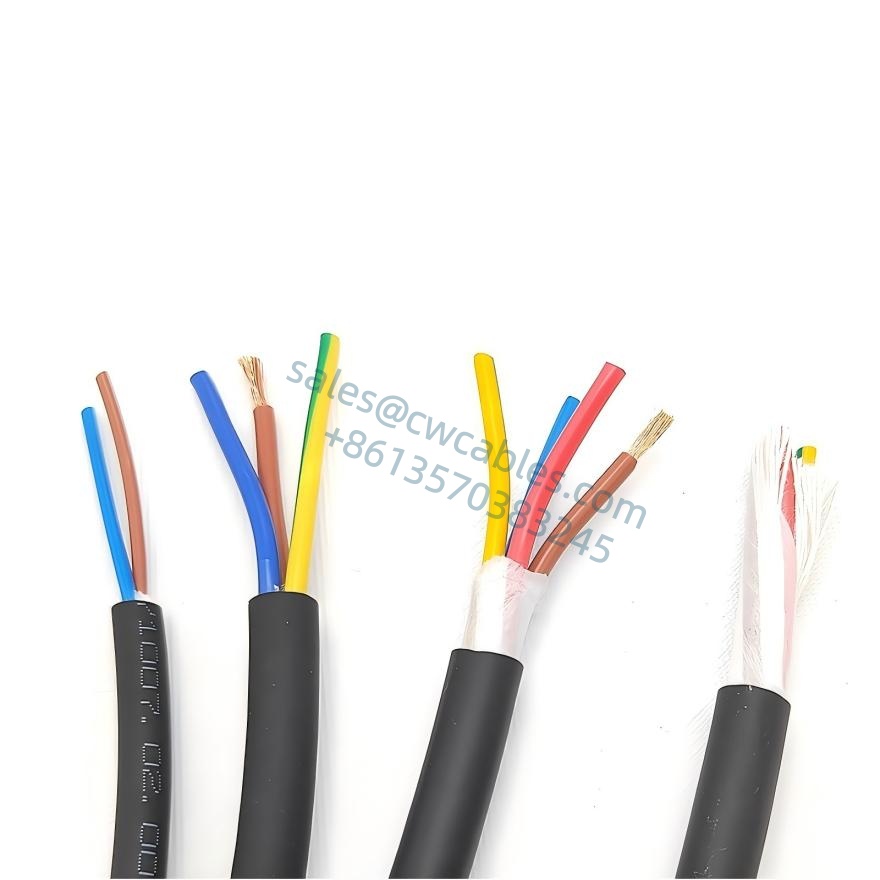

| ultra high servo power cable (10 million times reliability tests for drag chain) | 1 | YY1007.02.0050 | 2*0.5mm2 | 5.6 | 블랙/오렌지 | Standard core wire colors: blue, brown, red, yellow/green |
| 2 | YY1007.04.0050 | 4*0.5mm2 | 6.5 | 블랙/오렌지 | ||
| 삼 | YY1007.04.0075 | 4*0.75mm2 | 7.2 | 블랙/오렌지 | ||

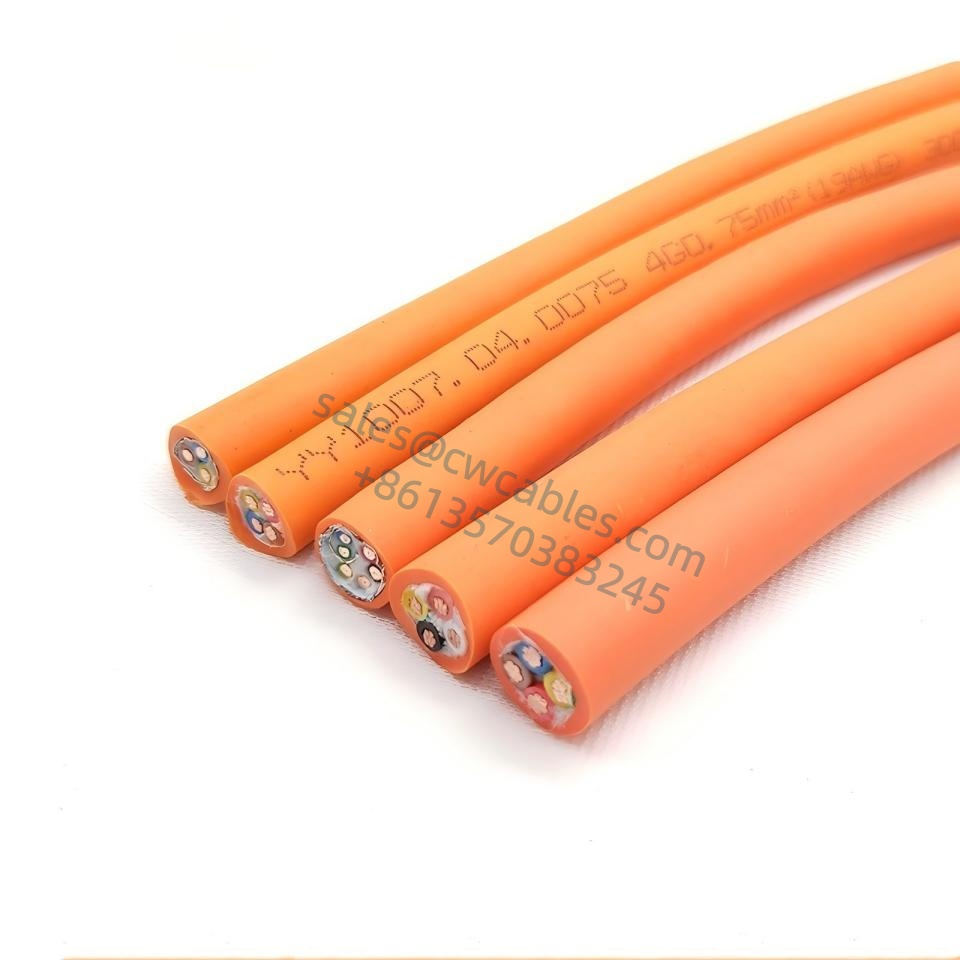

| 4 | YY1007.04.0100 | 4*1.0mm2 | 7.8 | 블랙/오렌지 | ||
| 5 | YY1007.04.0150 | 4*1.5mm2 | 9 | 블랙/오렌지 | ||
| 6 | YY1007.04.0250 | 4*2.5mm2 | 11 | 블랙/오렌지 | ||
| 7 | YY1007.02.0050 | 2*0.5mm2 | 5.6 | 블랙/오렌지 | UL 표준 코어 와이어 색상 : 검은 색, 흰색, 빨간색, 노란색/녹색 | |
| 8 | YY1007.04.0050 | 4*0.5mm2 | 6.5 | 블랙/오렌지 | ||
| 9 | YY1007.04.0075 | 4*0.75mm2 | 7.2 | 블랙/오렌지 | ||
| 10 | YY1007.04.0150 | 4*1.5mm2 | 9 | 블랙/오렌지 | ||
| 11 | YY1007.04.0250 | 4*2.5mm2 | 11 | 블랙/오렌지 | ||
| 12 | MC-YY3007.04.0050 | 4*0.5mm2 | 6.3 | 검은색 | UL 표준 코어 와이어 색상 : 검은 색, 흰색, 빨간색, 노란색/녹색 | |

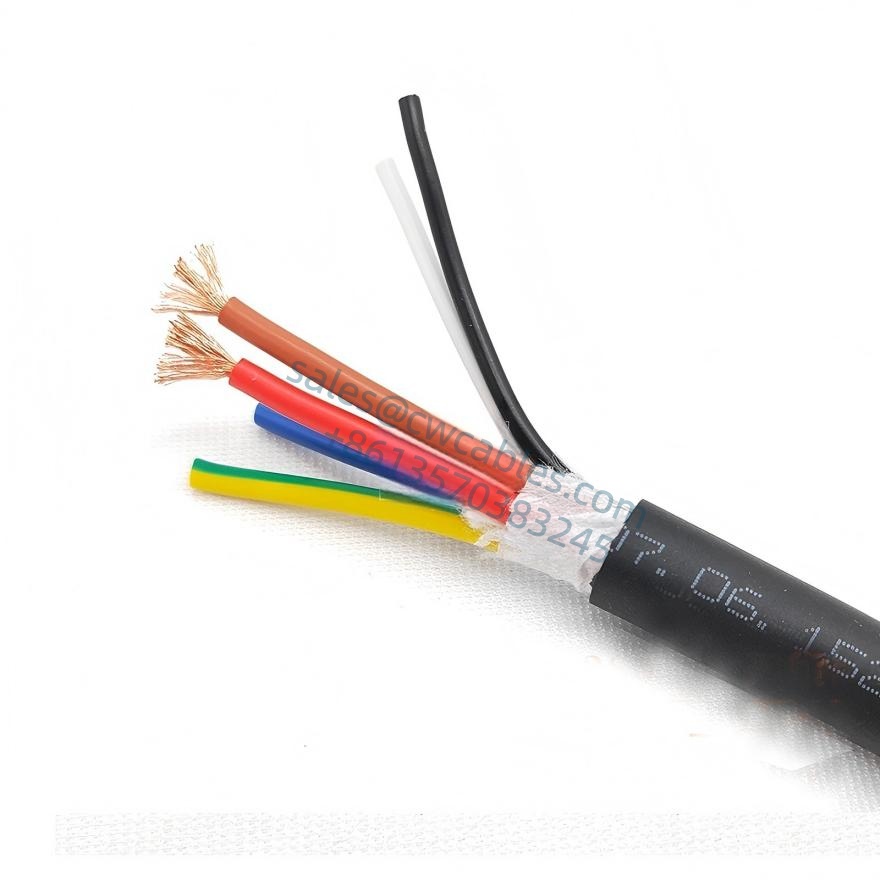

| 13 | MC-Y3007.06.2024 | 4*0.5+2*0.2 | 6.3 | 검은색 |

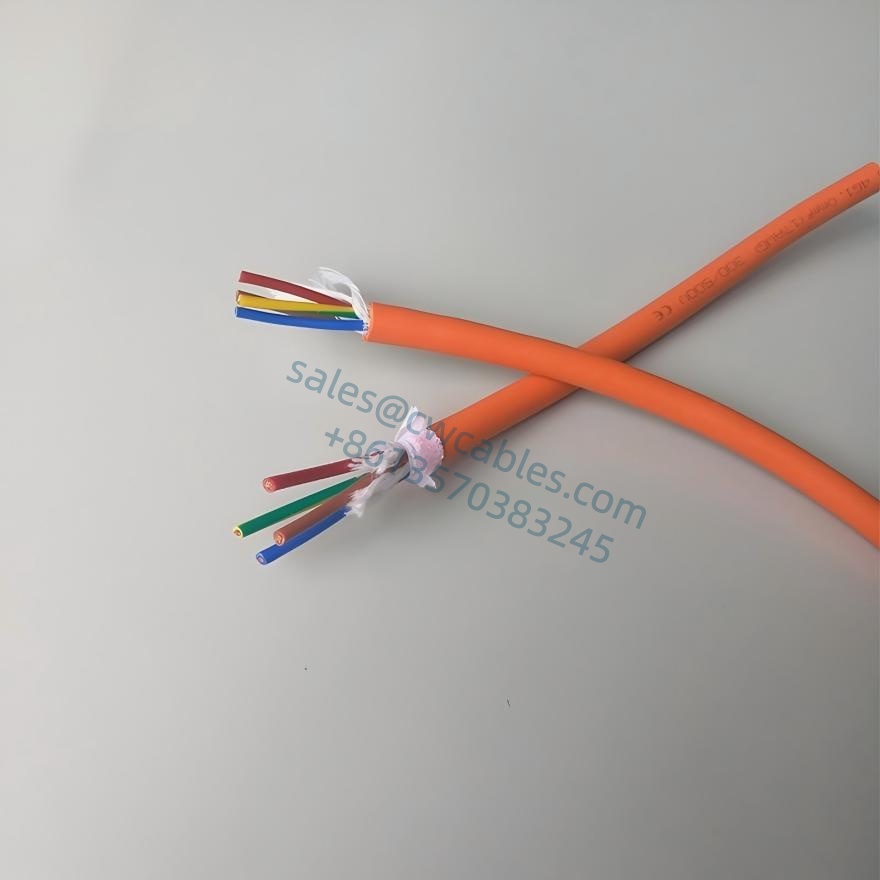

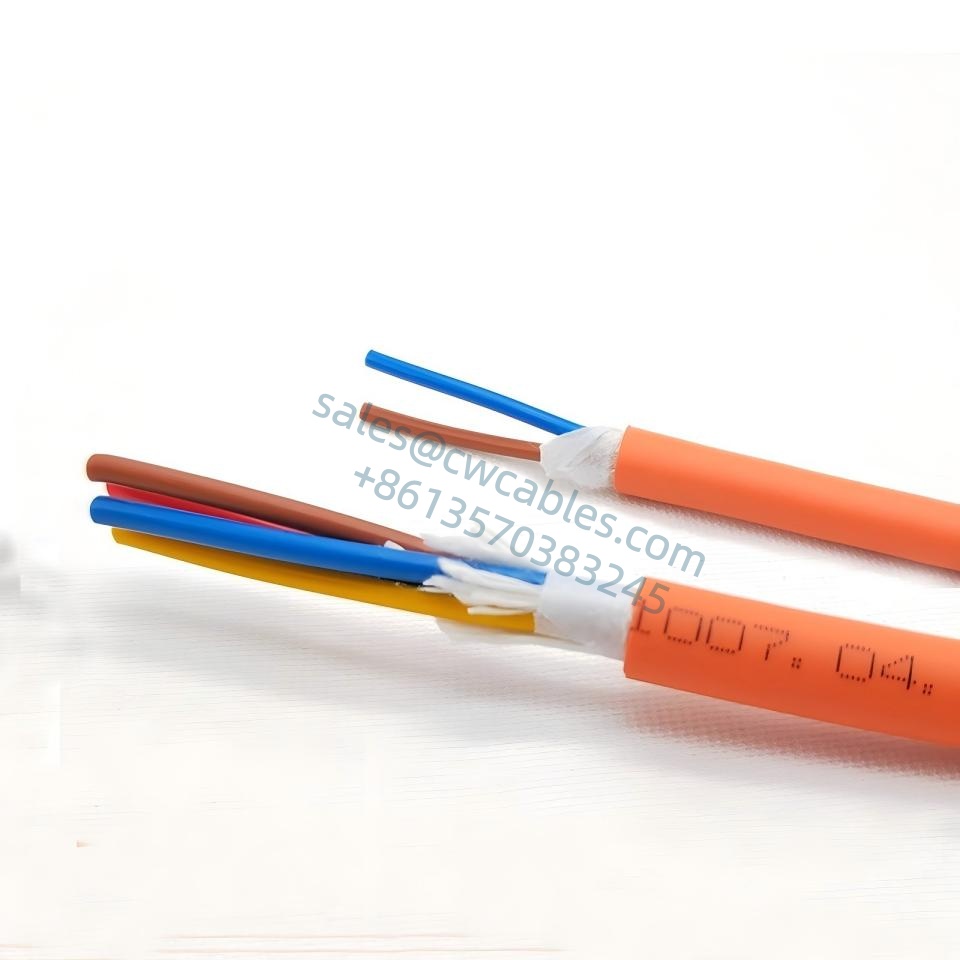

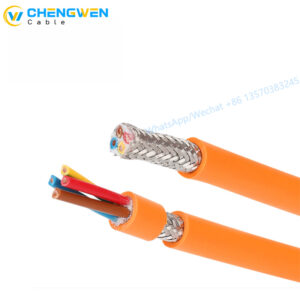

High flexible servo power cable Structure
● 0.08mm² 순동 도체, 극세 동선
●DIN VDE 0295 클래스 6 및 IEC 60228 클래스 6을 준수합니다.
●특수 PVC 단열재
●색상으로 구분된 코어
●최적의 피치 동심 연선 코어
●황록색 접지선 포함(3심 이상)
● Grey, black, orange or color can be customized according to customer requirements. .
애플리케이션
●도체는 극세 구리선(0.1mm 미만)을 그룹으로 꼬아 만든 것입니다.
●케이블은 콤팩트한 구조를 채택하여 랩 구조에 비해 상대적으로 견고한 느낌을 줍니다.
●내하중이 강하고 강성이 좋으며 내마모성, 내유성이 적당합니다.
●지정된 설치 및 사용 조건에서 1,000만 주기 이상의 서비스 수명을 가질 수 있습니다.
●It is highly suitable for high-speed bending motion in automation equipment such as large CNC machine tools and high-power laser cutting machines.
