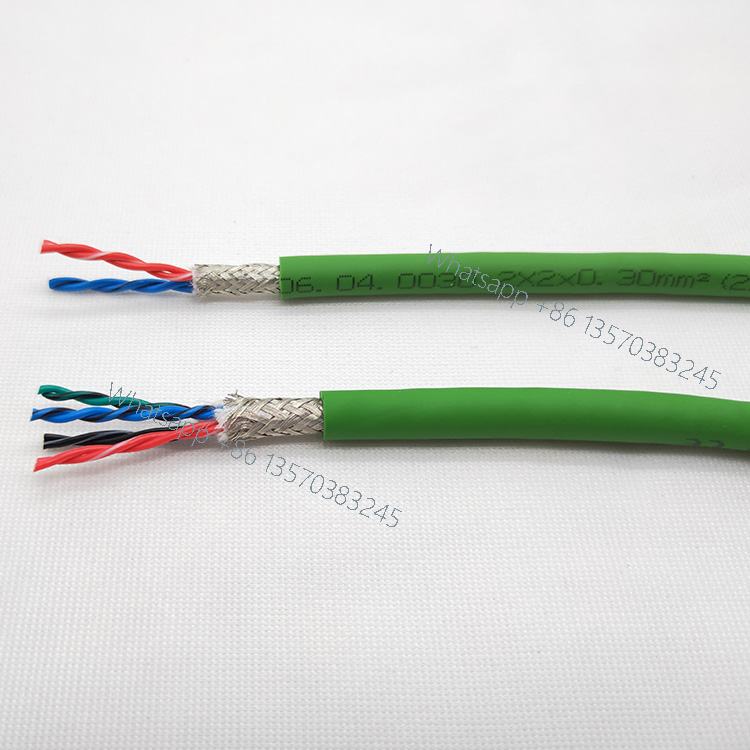

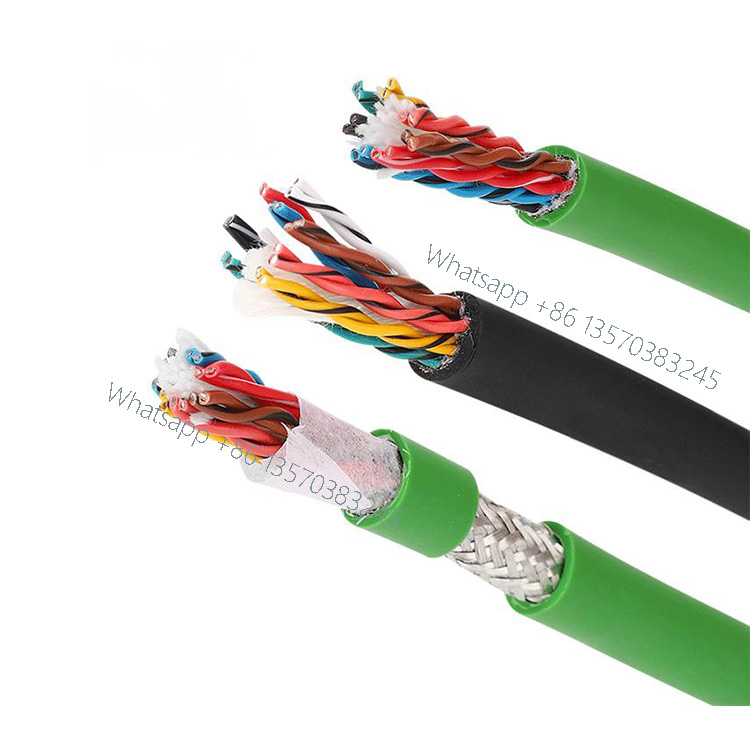

TY1006 HIGH FLEXIBILITY SERVO CABLE TWISTED PAIR SHIELDED (10 million times reliability tests for drag chain)
TY1006.08.0025 4x2x0.25mm2
기술 데이터
온도 범위:
드래그 체인 내부 이동: +5°C ~ 80°C
드래그 체인 외부로 이동: -5°C ~ 80°C
굽힘 반경:
드래그 체인 내부 이동: 최소 7.5 xd
드래그 체인 밖으로 이동: 최소 6 xd
드래그 체인 수명:
드래그 체인 내 케이블의 서비스 수명에 영향을 미치는 요소:
온도, 굽힘반경, 이동거리, 속도
TUV 및 안정적인 드래그 체인 테스트 표준:
온도 범위: +15°C ~ 25°C
굽힘 반경: 7.5xd
이동 거리: 0.9미터
속도: 90사이클/분
드래그 체인의 수명은 1,000만 회에 달할 수 있습니다.
표준 전압: 300/300V
테스트 전압: 1500V
애플리케이션
특히 드래그 체인의 지속적인 고강도 고속 굽힘을 수반하는 기계 장비, 공작 기계 및 기타 응용 분야에 적합합니다.
*Suitable for short-distance, high-speed applications of drag chains.
The TY1006 series drag chain cables have been widely used in woodworking machinery, stone equipment, laser equipment, glass equipment, as well as in the packaging industry, logistics industry, and 3C automation for indoor drag chain

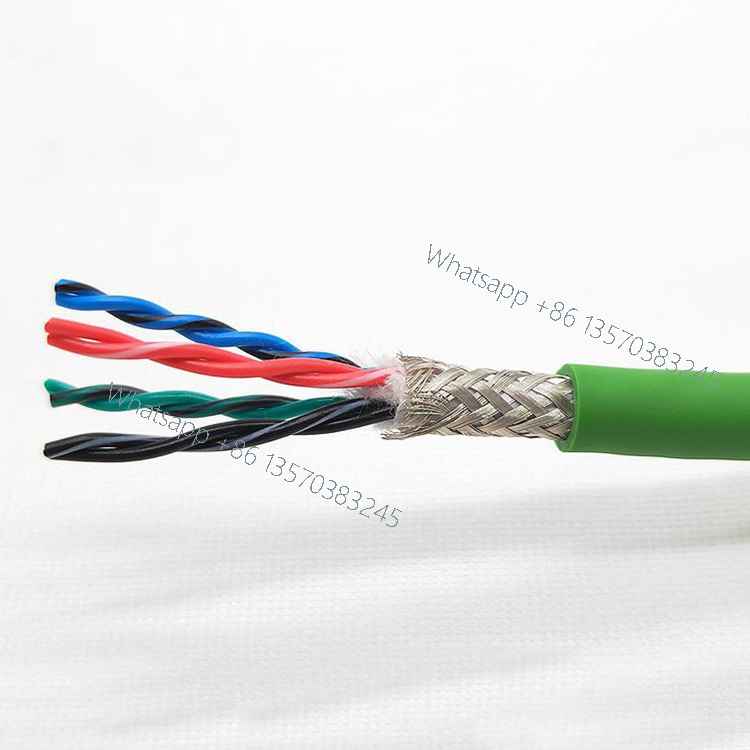

케이블 구조
Product Structure: Complies with UL758 STYLE 2464
Conductor: Fine bare copper stranded wire with high bending strength, meeting DIN VDE 0295 Class 5 and IEC 60228 Class 5
Insulation: High mechanical performance TPE polymer
Core Wire Color: Color-coded core wires for differentiation
Stranding Method: Optimal pitch layered stranding of the core wires
Overall Shielding: High-strength tin-plated copper wire shielding, optical coverage > 85%
Outer Jacket: Modified high-strength PVC polymer
| 목 | 제품 코드 | 코어 수 및 단면적 | 대략적인 외경 | 색상 | 제품번호 | MOQ |
| 1 | TY1006.06.0025 | 3px0.25 | 6.30 | 녹색 | C-2402 | |
| 2 | TY1006.08.0025 | 4px0.25 | 7시 | 녹색 | C-2403 | |
| 삼 | TY1006.10.0025 | 5Px0.25 | 7시 50분 | 녹색 | C-2404 |
메모
G = 황록색 접지선 포함; X = 황록색 접지선 없음
AWG(American Wire Gauge) 크기는 대략적인 값입니다. 실제 단면적이 우선합니다.
For wire diameters greater than 10mm, specifications with ※ have a minimum order of ten meters, delivered as needed.
.
