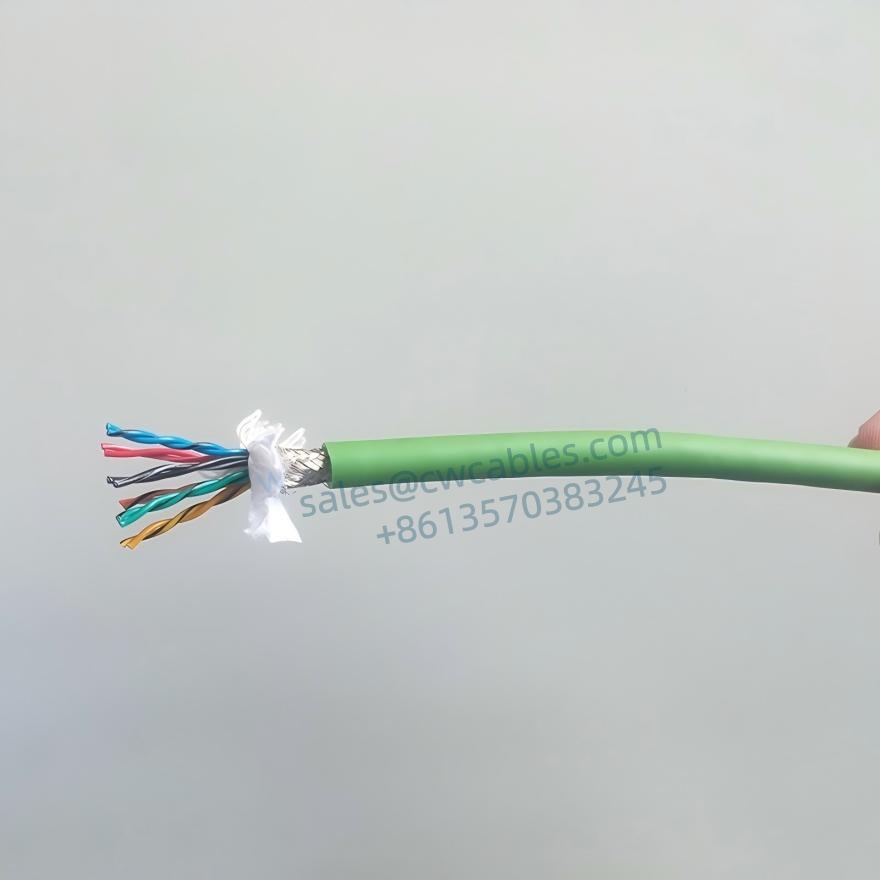

● The conductor is made up of twisted ultra-fine copper wires with a diameter of 0.08mm, and the cable adopts a wrapped structure, providing flexibility and resistance to bending.

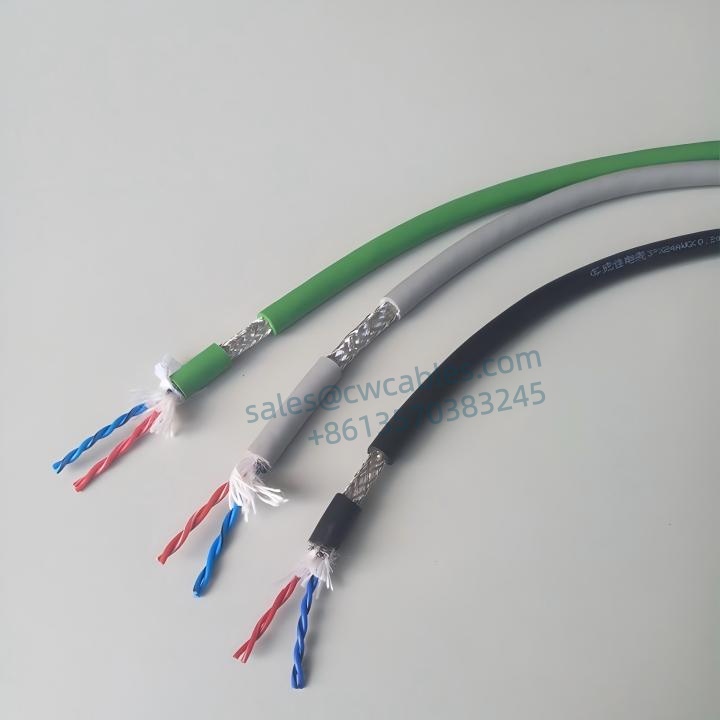

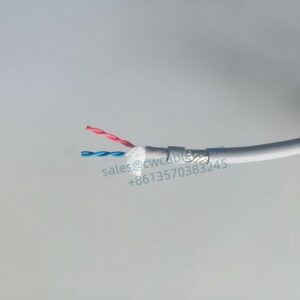

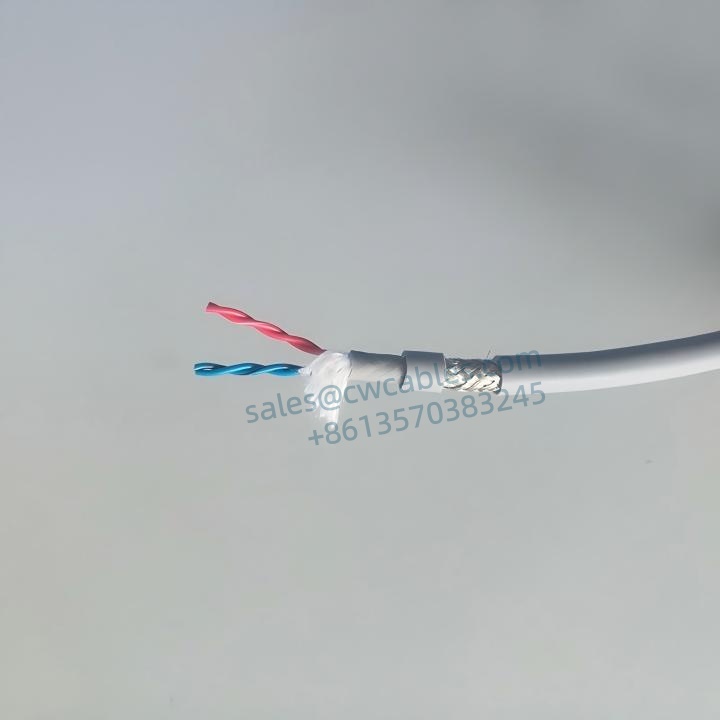

● The inner cores are twisted in pairs, with varying twist pitches for each pair, facilitating signal transmission and avoiding crosstalk interference.

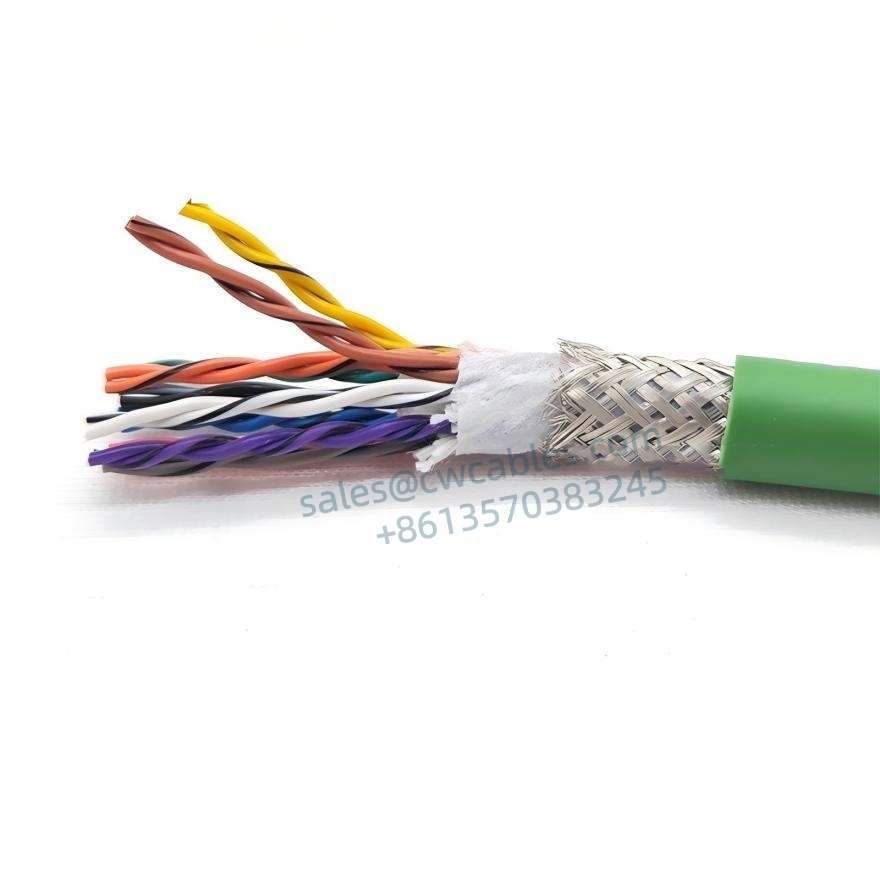

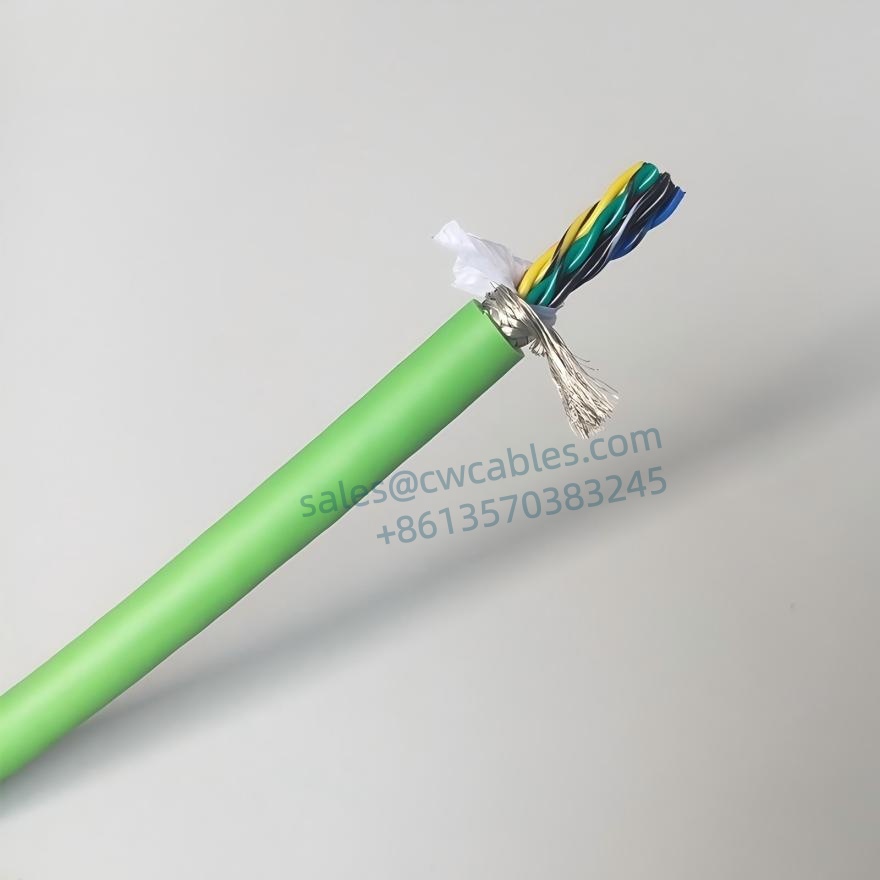

● It features a shield layer of tinned copper wire braiding to effectively eliminate signal interference.
● Ultra High Flexible Drag Chain Data Shielded Twisted Pair Cable is primarily used for signal transmission in applications such as servo encoders and controllers.
●Under specified installation and usage conditions, it can have a service life of over 10 million cycles, suitable for use in high-speed motion drag chains.
| YY1006 ULTRA HIGH FLEXIBLE DRAG CHAIN DATA CABLE ( 10 million times reliability tests for drag chain) | ||||
| 아니요. | 제품 코드 | 코어 수 및 단면적 | 대략적인 외경(mm) | 외피 색상 |
| (NO.Xm㎡) | ||||
| 1 | YY1006.04.0014 | 2x2x0.14 | 6.0 | 검은색 |
| 2 | YY1006.06.0014 | 3x2x0.14 | 6.3 | 검은색 |
| 삼 | MC-YY3006.04.0014 | 2x2x0.14 | 5.9 | 검은색 |
| 4 | MC-YY3006.06.0014 | 3x2x0.14 | 5.9 | 검은색 |
| 5 | YY1006.04.0020 | 2x2x0.2 | 6.0 | Green,Black |
| 6 | YY1006.06.0020 | 3x2x0.2 | 6.3 | Green,Black |
| 7 | YY1006.08.0020 | 4x2x0.2 | 7.0 | Green,Black |
| 8 | YY1006.10.0020 | 5x2x0.2 | 7.4 | Green,Black |
| 9 | YY1006.12.0020 | 6x2x0.2 | 8.2 | Green,Black |
| 10 | YY1006.14.0020 | 7x2x0.2 | 8.6 | Green,Black |
| 11 | YY1006.16.0020 | 8x2x0.2 | 9.0 | Green,Black |
| 12 | YY1006.20.0020 | 10x2x0.2 | 10.0 | Green,Black |
| 13 | YY1006.04.0030 | 2x2x0.3 | 6.2 | Green,Black |
| 14 | YY1006.06.0030 | 3x2x0.3 | 6.6 | Green,Black |
| 15 | YY1006.08.0030 | 4x2x0.3 | 7.3 | Green,Black |
G = Represents the yellow-green grounding wire. For more specifications or special customized products, please contact our product consultant.
The MOQ for the above cable is one roll (100 M). If the cable with PUR sheath, the MOQ is 400 meters.
Technical Parameter Of Ultra High Flexible Drag Chain Data Shielded Twisted Pair Cable
● Special PVC sheath, with ultra-high flexibility
● Temperature range Mobile installation: -5°C to +70°C Fixed installation: -15°C to +80°C
● 공칭 전압 Uo/U: 300/300V
● 테스트 전압: 1500V
● 절연저항 : 최소 20 MOhmxkm
● 최소 곡률 반경: 모바일 설치: 6 x 케이블 직경 고정 설치: 4 x 케이블 직경
● EU RoHS 및 Reach 규정을 준수합니다.
● 난연성, IEC 60332-1-2, CEI 20-35, FT1, VW-1을 준수합니다.

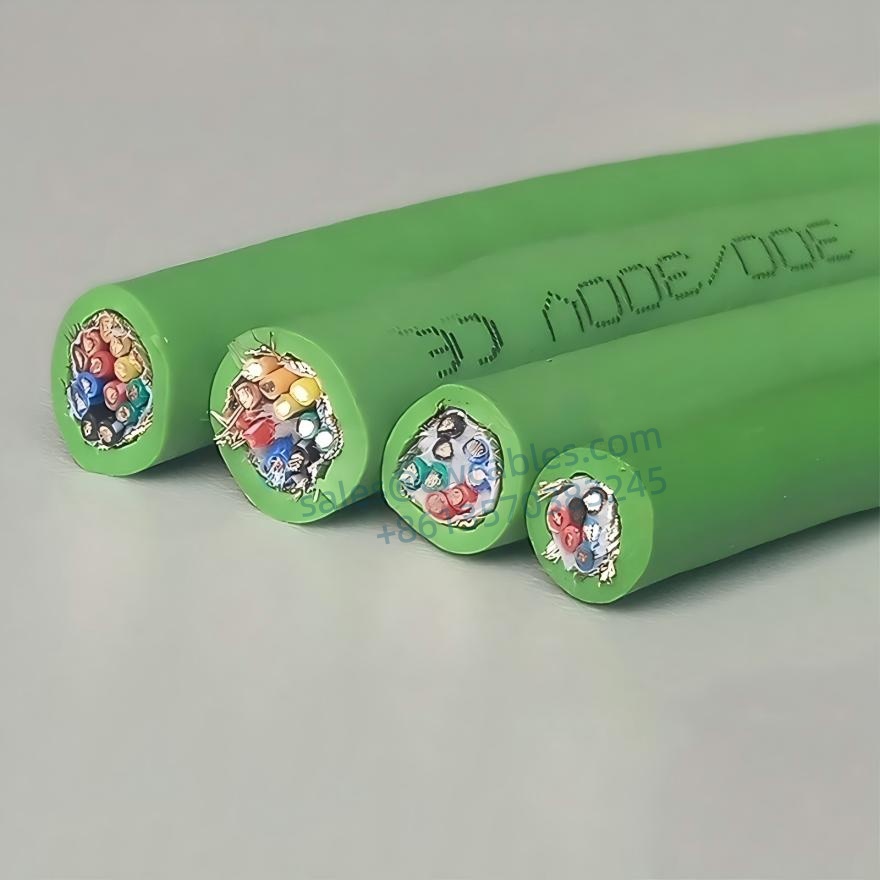

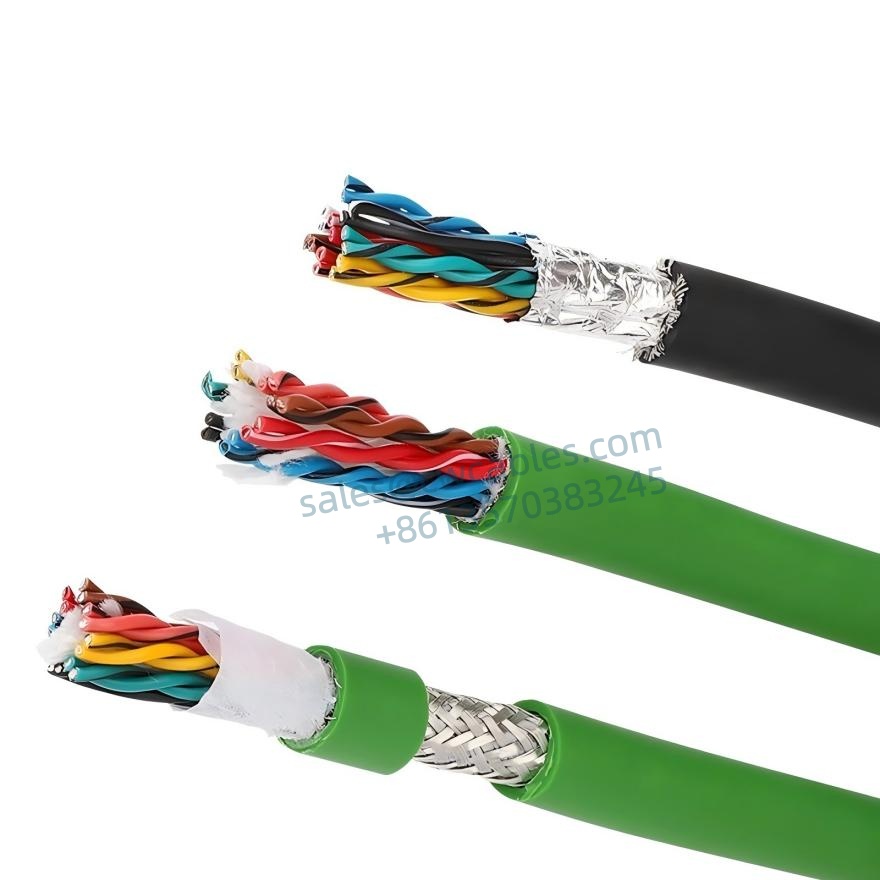

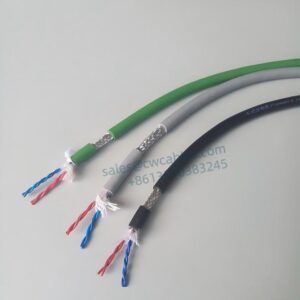

Ultra High Flexible Drag Chain Data Shielded Twisted Pair Cable Structure
● 0.08mm² tinned copper (below 0.5mm²) or bare copper (0.5mm² and above) conductors
●Ultra-fine copper wire, compliant with DIN VDE 0295 Class 6 and IEC 60228 Class 6
● 특수 PVC 단열재
● Color-coded cores (below 0.5mm²)
● Black color-coded cores with continuous white numerical coding (0.5mm² and above)
● 최적의 피치 동심 연선 코어
● Improved tinned copper wire braided shiel
● 최소 적용 범위 90%
● Grey, black, green or color can be customized according to customer requirements.
유연성이 뛰어난 드래그 체인 케이블 테스트 표준
(드래그체인 1,000만회 신뢰성 테스트)
1. 드래그 체인 굽힘 테스트
테스트 방법: 2미터 길이의 완성된 케이블 어셈블리를 가져와 케이블 외경의 6배 반경으로 구부린 다음 분당 90사이클의 속도로 900mm의 이동 거리 동안 앞뒤로 움직입니다.
판단 기준: 1. 개방 회로 또는 단락 없이 왕복 운동의 10,000,000 사이클 이상. 2. 피복이 파손되지 않습니다.
2.2륜 굽힘 시험
테스트 방법: 지정된 풀리 직경과 하중의 무게에 따라 5m 완성 케이블을 사용하고 풀리는 초당 0.33m의 속도로 앞뒤로 움직이며 이동 거리는 1.0m 이상입니다.
판단 기준: 1. 개방 회로 또는 단락 없이 500,000사이클 이상의 왕복 운동. 2. 피복이 파손되지 않습니다.
3.90도 굽힘 테스트
테스트 방법: 2미터 길이의 완성된 케이블을 표준에 따라 지정된 무게를 사용하여 케이블 외경의 2.5배 반경으로 구부리고 분당 40사이클의 속도로 구부립니다.
판단 기준: 1. 개방 회로 또는 단락 없이 200,000사이클 이상의 왕복 운동. 2. 피복이 파손되지 않습니다.
