● It adopts a tape-wrapped structure, with a soft and good elasticity. Equipped with a tinned copper wire braided shield layer to eliminate signal interference to the maximum extent.
●부식성 냉각수 및 윤활유가 사용되는 매우 가혹한 산업 환경에 적합하며 내유성 및 내마모성이 우수합니다.
●It has good resistance to microorganisms, hydrolysis, chemical corrosion, UV, and low temperatures.
●건조하거나 습한 환경의 실내 및 실외에서 사용할 수 있으며 특히 산업 환경에 적합합니다.
●Under normal operating conditions, the service life is generally over 5,000,000 cycles. Suitable for use in medium to high-speed drag chains.
●Polyurethane Cable Jacket Drag Chain Power Cable mainly used for power transmission in harsh industrial automation, complete electromechanical equipment, machine tools, logistics equipment, and servo systems
| YP508 HIGH FLEXIBLE PUR DRAG CHAIN POWER CABLE With Shield ( 5 million times reliability tests for drag chain)) | ||||
| 아니요. | 제품 코드 | 코어 수 및 단면적 | 대략적인 외경(mm) | 외피 색상 |
| (NO.Xm㎡) | ||||
| 1 | YP508.02.0050 | 2×0.5 | 6.5 | 블랙/오렌지 |
| 2 | YP508.03.0050 | 3G0.5 | 6.8 | 검은색 |
| 삼 | YP508.04.0050 | 4G0.5 | 7.4 | 블랙/오렌지 |
| 4 | YP508.03.0075 | 3G0.75 | .2 | 검은색 |
| 5 | YP508.04.0075 | 4G0.75 | 7.8 | 블랙/오렌지 |
| 6 | YP508.04.0100 | 4G1.0 | 8.4 | 블랙/오렌지 |
| 7 | YP508.03.0150 | 3G1.5 | 8.6 | 검은색 |
| 8 | YP508.04.0150 | 4G1.5 | 9.4 | 블랙/오렌지 |
| 9 | YP508.04.0250 | 4G2.5 | 11.2 | 블랙/오렌지 |
Polyurethane Cable Jacket Drag Chain Power Cable With Shielded 기술 데이터
●특수 PUR 외장, 유연성이 뛰어남
●온도 범위: 이동식 설치: -20°C ~ +80°C 고정 설치: -40°C ~ +90°C
●최대 오버헤드/슬라이딩 속도: 5m/s, 3m/s
●최대 가속도: 50m/s
●정격 전압 Uo/U: 300/500V
●시험 전압: 4000V
●절연 저항: 킬로미터당 최소 20MOhms
●Minimum bending radius: Mobile installation: 6.8x cable diameter Fixed installation: 4x cable diameter
●EU RoHS 및 Reach 규정을 준수합니다.

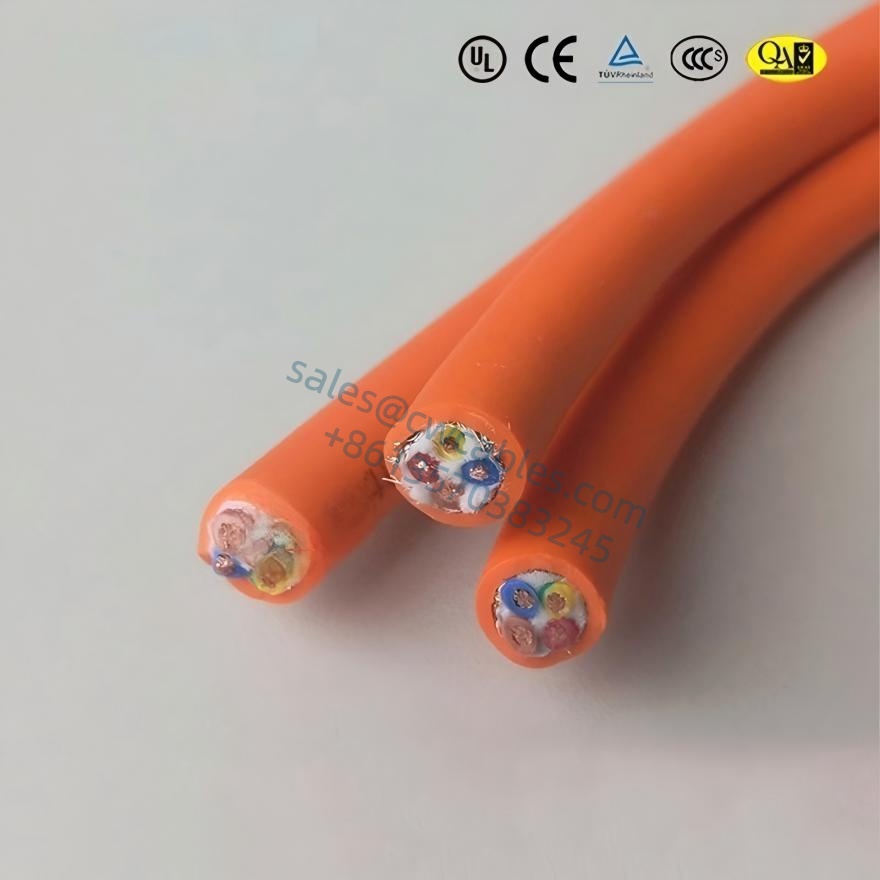

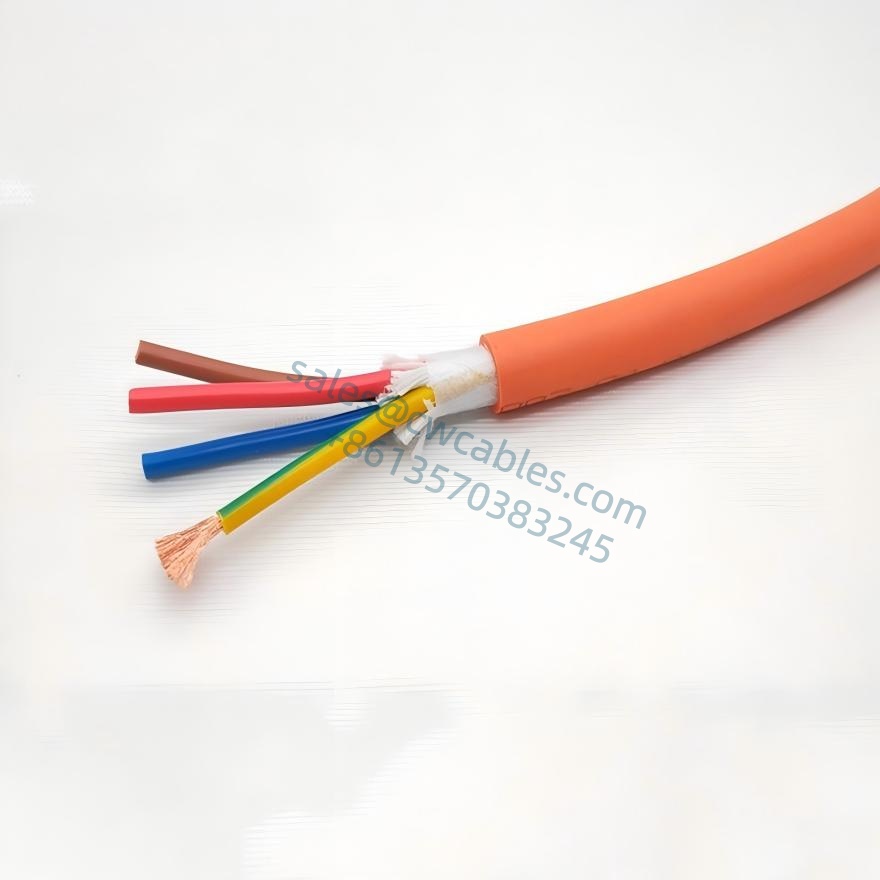

Polyurethane Cable Jacket Drag Chain Power Cable With Shielded Structure
● 순동 도체, 미세한 구리선 DIN VDE 0295 클래스 6 및 IEC 60228 클래스 6을 준수합니다.
● 특수 PVC 단열재
● Color-coded core identification
● Optimal lay-up of stranded cores
● Yellow-green grounding wire (for 3 cores and above)
● 개선된 주석 도금 구리선 편조 차폐
● 최소 보장률 85%
●저마찰, 내마모성, 저온 내성, 내유성 PUR 복합 소재입니다.
●회색, 주황색, 검정색 또는 색상은 고객 요구 사항에 따라 맞춤 설정할 수 있습니다.
| 높은 유연성 5백만 회 드래그 체인 케이블 테스트 표준 | ||
| 드래그 체인 굽힘 테스트 테스트 방법: 케이블 외경의 6배 굽힘 반경, 900mm의 이동 스트로크, 90회/분의 속도로 왕복 운동하는 2m 완성 케이블을 사용합니다. |
2륜 와인딩 테스트 테스트 방법: 지정된 풀리 직경과 무게추의 무게에 따라 완성된 5미터 케이블을 가져옵니다. 풀리는 0.33m/sec의 속도로 이동하며, 왕복운동 조건에서 이동거리는 1.0m 이상입니다. |
90도 굽힘 테스트 테스트 방법: 표준 지정 중량의 분동에 따라 케이블 외경의 2.5배 굽힘 반경을 갖는 2m 완성 케이블을 40회/분의 속도로 구부립니다. |
| 판단 기준: 1. 개방 회로 또는 단락 없이 왕복 횟수가 5,000,000회를 초과합니다. 2. 칼집이 부러지지 않음 | 판단 기준: 1. 개방 회로 또는 단락 없이 왕복 횟수가 200,000회를 초과합니다. 2. 칼집이 부러지지 않음 | 판단 기준: 1. 개방 회로 또는 단락 없이 왕복 횟수가 100,000회를 초과합니다. 2. 칼집이 부러지지 않음 |
