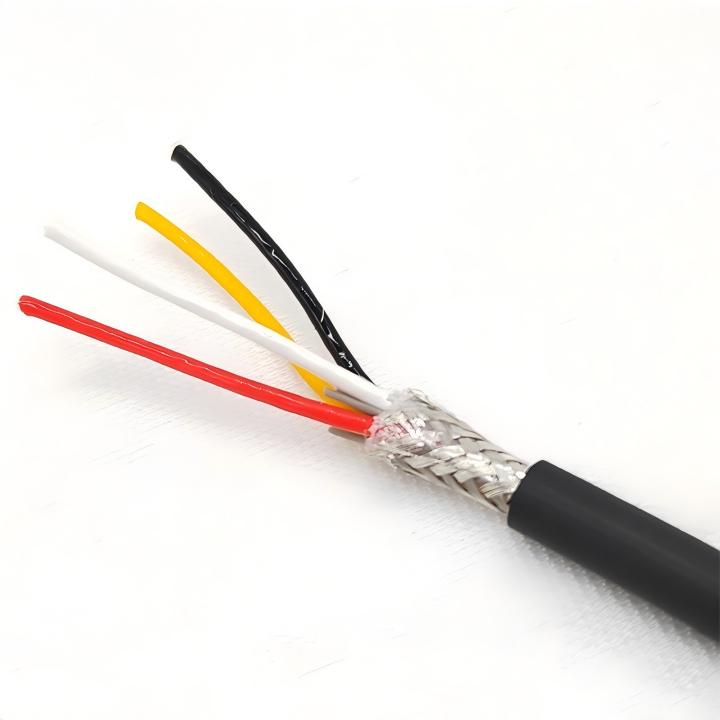

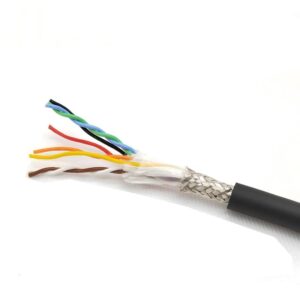

이 유형의 선형 인코더 제어 케이블은 작은 크기가 필요한 선형 모터와 같은 응용 분야에 특히 적합합니다.
크기, 장기 고속 작동, 굽힘 및 고강도 사용. 선형 모터 케이블은 다음을 충족해야 합니다.
기계적, 화학적, 열적 성능 측면에서 가장 높은 요구 사항을 충족합니다. 고속을 견뎌야 합니다.
가속 및 감속은 물론 인장, 압축 응력 및 2천만 사이클 이상의 주기적인
벤딩. 또한 고온, 금속 부스러기 튀김, 오일 및 기타 화학 물질을 견딜 수 있어야 합니다.
기술 데이터 리니어 엔코더 제어 케이블
TPE-E 절연, 특수 PUR 외피
초고강도 및 굽힘 특성을 갖고 있습니다.
TUV 2 PfG 257 7ClassII 요구 사항을 준수합니다.
온도 범위: 모바일 설치 -20°C ~ +80°C
고정 설치 -40°C ~ +90°C
공칭 전압 Uo/U300/300V
테스트 전압 1500V
절연 저항:
최소 100MOhmxkm0
최소 굽힘 반경:
모바일 설치 6X 케이블 직경
고정 설치 4X 케이블 직경
EU ROHS, Reach 규정 충족

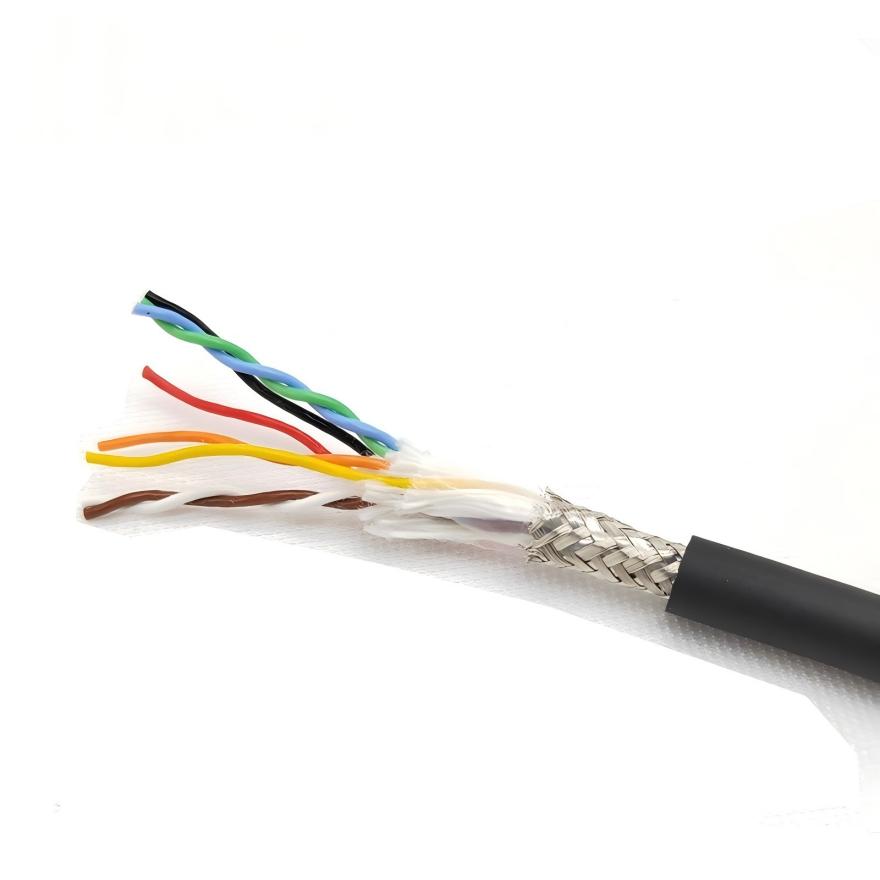

벌거벗은 구리 도체, 초극세 구리선
DIN VDE 0295 카테고리 6 및 IEC 60228 카테고리 6을 준수합니다.
TPE-E 절연
심선의 색상은 유색입니다.
코어는 최적의 피치로 계층화되고 꼬여 있습니다.

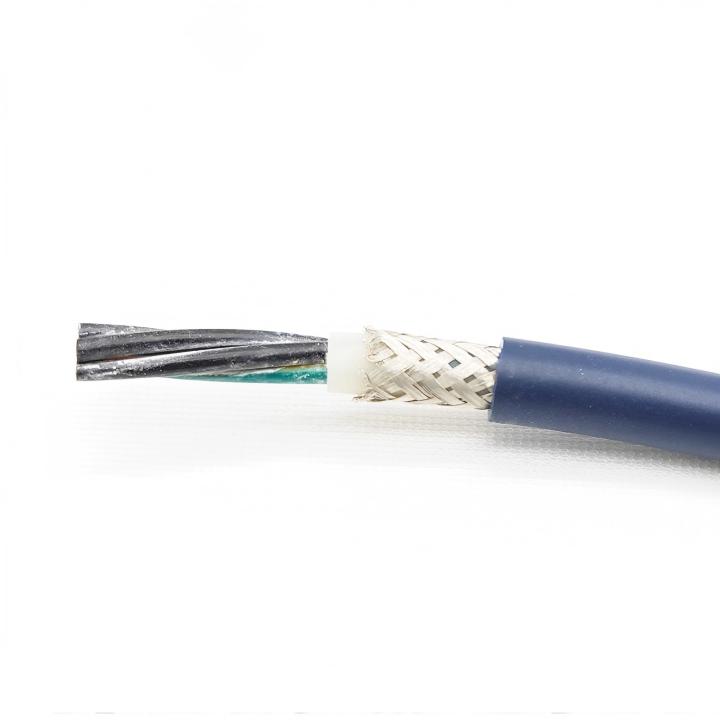

특수 소재 내피
개선된 주석 도금 구리 와이어 편조 쉴드
최소 적용 범위 90%
특수 PUR 외피
검정색(RAL 9005) 무광택

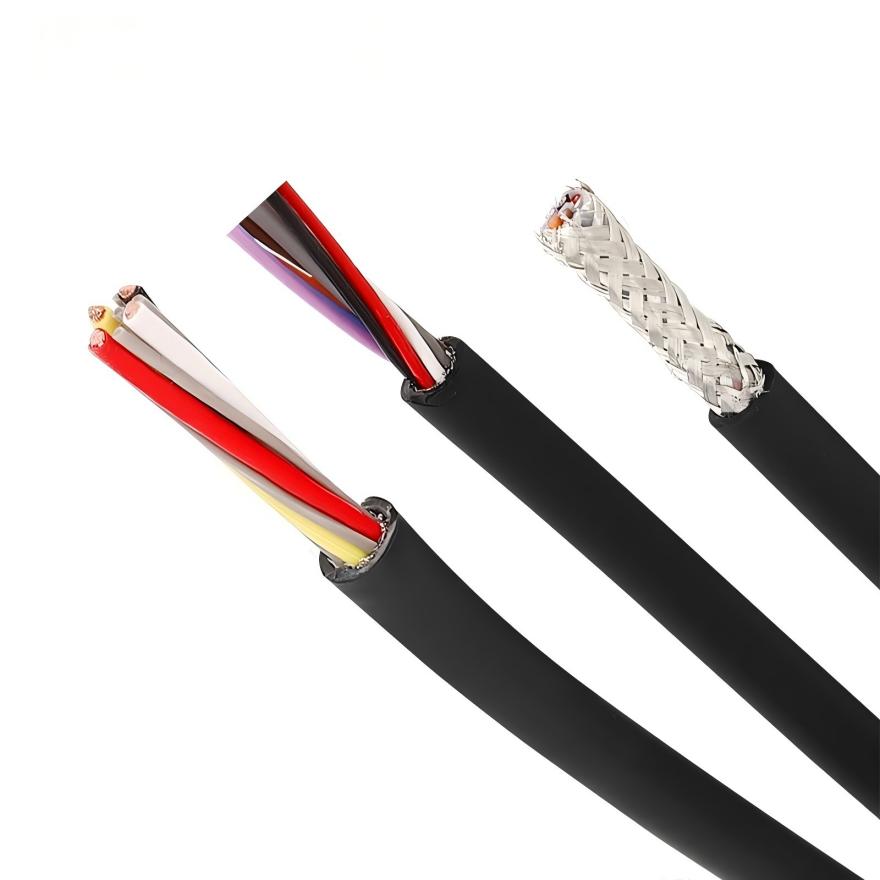

리니어 엔코더 제어 케이블 매개변수 |
||||
| 아니요. | 제품 코드 | 코어 수 및 단면적 | 대략적인 외경(mm) | 외피 색상 |
| (NO.Xm㎡) | ||||
| 1 | LM-YP2006.08.0020 | 4x2x0.2 | 6 | 검은색 |
| 2 | LM-YP2006.08.0014 | 4x2x0.14 | 5.5 | 검은색 |
| 삼 | LM-YP2002.08.0014 | 8×0.14 | 5.2 | 검은색 |
| 4 | LM-YP2002.05.0014 | 5×0.14 | 4.2 | 검은색 |
| 드래그 체인 굽힘 테스트 | 두 차례의 권선 테스트 | 90도 굽힘 테스트 |
| 시험방법은 완성된 케이블 2m를 채취하고, 굽힘반경은 케이블 외경의 6배, 이동행정은 900mm, 왕복운동은 90회/분의 속도로 수행한다. | 테스트 방법: 지정된 풀리 직경과 중량에 따라 완성된 케이블 5m를 가져오고 풀리는 0.33m/s의 속도로 앞뒤로 움직이며 이동 거리는 1.0m 이상입니다. | 테스트 방법: 완성된 케이블 2m를 가져와, 굽힘 반경은 케이블 외경의 2.5배로 하고, 표준에 명시된 중량에 따라 분당 40회의 속도로 구부립니다. |
 |
 |
 |
| 1. 개방 회로 또는 단락 회로 없이 왕복 횟수가 50,000,000회를 초과합니다. 2. 칼집이 부러지지 않음 | 1. 개방 회로 또는 단락 회로 없이 왕복 횟수가 1,000,000회를 초과합니다. 2. 칼집이 부러지지 않았습니다. | 1. 개방 회로 또는 단락 회로 없이 왕복 횟수가 1,000,000회를 초과합니다. 2. 칼집이 부러지지 않음 |
