I cavi Industrial Ethernet sono la spina dorsale dei moderni sistemi di automazione, controllo e comunicazione dati nelle fabbriche, negli snodi dei trasporti e in altri ambienti industriali. A differenza dei normali cavi Ethernet, questi cavi di livello industriale sono progettati per resistere a condizioni difficili come temperature estreme, umidità, vibrazioni, flessione avanti e indietro, interferenze elettromagnetiche ed esposizione chimica, fornendo allo stesso tempo una trasmissione dati affidabile e ad alta velocità.

1. Cos'è cavo Ethernet industriale?

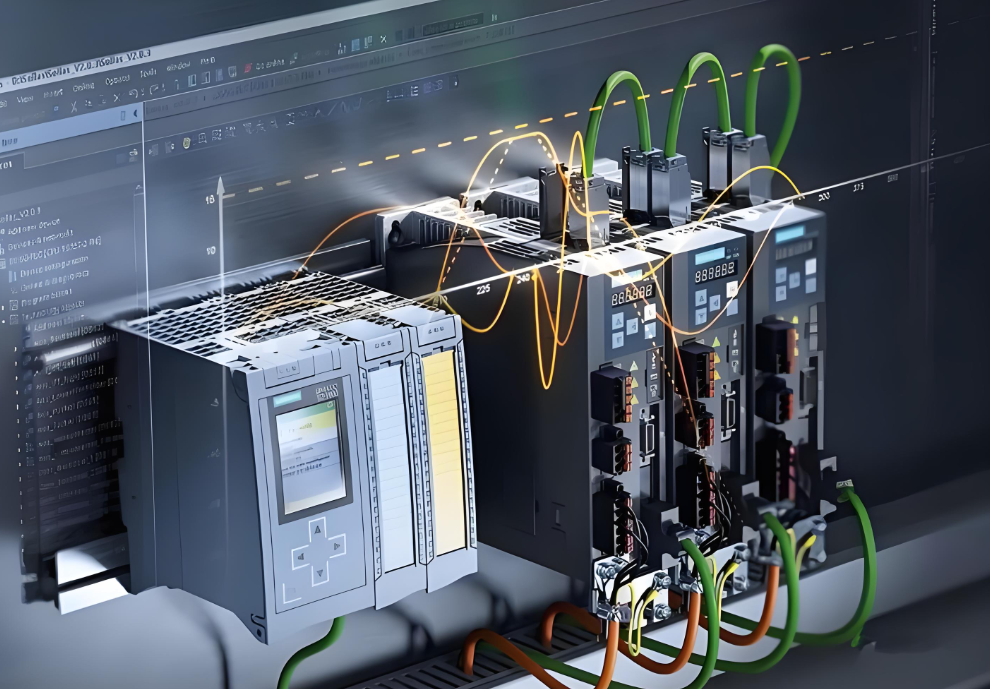

Cavo Ethernet industriale è una versione rinforzata del cavo Ethernet standard progettato per gestire la comunicazione di attività critiche in ambienti difficili. Forniscono connessioni affidabili per sistemi PLC, sensori, robot, sistemi SCADA e apparecchiature di rete industriale.

A differenza dei cavi da ufficio, cavo Ethernet flessibile industriale fornire: schermatura potenziata per evitare interferenze; Guaina esterna durevole resistente all'olio, alle radiazioni ultraviolette e alle sostanze chimiche; Flessibilità nelle applicazioni di movimento ripetitivo; Soddisfa i rigorosi standard per l'automazione industriale.

2. Principali caratteristiche di cavo Ethernet industriale flessibile

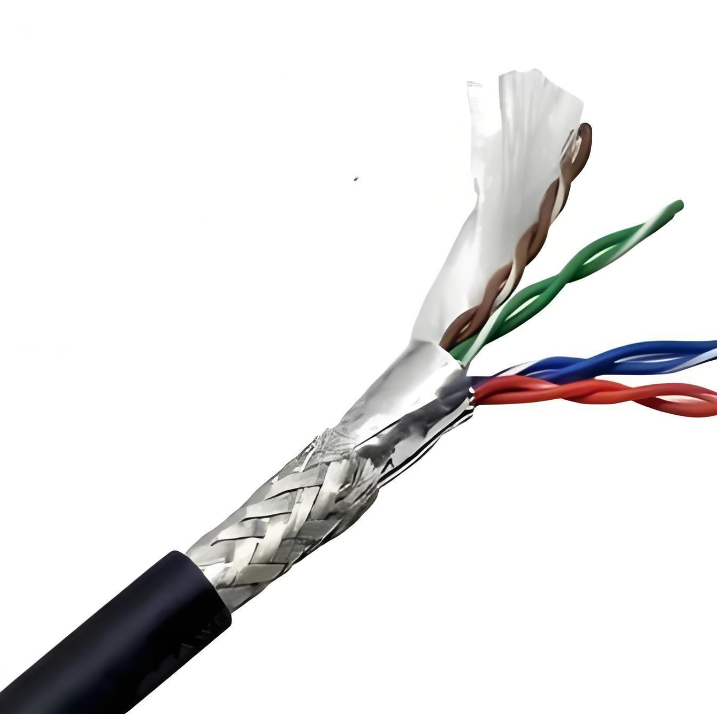

Prima di scegliere l'appropriato cavo Ethernet flessibile, è importante comprendere le cinque caratteristiche che distinguono i cavi industriali dai cavi standard. Innanzitutto, sono disponibili opzioni di schermatura, tra cui la schermatura in foglio di alluminio, la schermatura intrecciata o la doppia schermatura, per prevenire EMI/RFI. La seconda caratteristica fondamentale è il materiale della guaina, compreso il PVC, Cavo Ethernet PURe altre guaine specializzate resistenti all'olio, ai raggi UV o agli agenti chimici. Il terzo è la flessibilità dei cavi – cavi Ethernet ad alta flessibilità utilizzato per robot e dispositivi mobili. La quarta caratteristica da tenere presente è la temperatura nominale, che si riferisce al funzionamento in ambienti estremamente caldi o freddi. Il quinto è la protezione dell'ingresso, inclusa la prevenzione della polvere e dell'umidità.

3. Tipi comuni di cavi Ethernet industriali

Esistono diversi tipi di cavi Ethernet industriali, ciascuno progettato per un'applicazione specifica. I cavi Ethernet industriali standard sono i più comuni, compresi i modelli a doppino intrecciato basati su rame come cavo ethernet cat5e, E cavo ethernet cat6a. Questi cavi sono ampiamente utilizzati nei controllori logici programmabili (PLC), nelle interfacce uomo-macchina (HMI) e negli switch industriali, fornendo connessioni affidabili per le esigenze quotidiane di automazione.

Per ambienti più difficili, robusto e durevole Cavi Ethernet PUR può essere utilizzato. Questi hanno guaine rinforzate e schermatura aggiuntiva per resistere a condizioni difficili. Sono particolarmente adatti per installazioni esterne e ambienti con presenza di olio, prodotti chimici o altre sostanze corrosive.

Nelle applicazioni in cui le macchine sono costantemente in movimento, flessibili o continue spostare i cavi Ethernet sono una scelta migliore. Questi Cavi Ethernet ad alta flessibilità specifici per catene portacavi sono progettati specificamente per robot e altre apparecchiature ad alta intensità di movimento, utilizzando un numero elevato di trefoli e guaine flessibili come elastomeri termoplastici (PUR) per garantire resistenza e lunga durata.

Infine, per uso esterno e quelli con requisiti di resistenza ai raggi UV, specializzati cavo Ethernet esterno dovrebbe essere selezionato, che possa resistere all'esposizione alla luce solare e all'umidità. Molti di questi progetti utilizzano un nucleo di riempimento in gel, che fornisce un efficace effetto di blocco dell'acqua, rendendolo una scelta potente per l'affidabilità a lungo termine in ambienti esterni.

4. Selezione dell'applicazione dei cavi Ethernet industriali in diversi scenari

● Scenario: PLC/IO normale → Categoria: Cat5e → Schermatura: FTP → Guaina: PVC → Connettore: RJ45

● Scenario: Servo/Profinet RT → Categoria: cavo ethernet cat 6e → Schermatura: SF/FTP → Guaina: PVC/PUR → Connettore: RJ45/M12

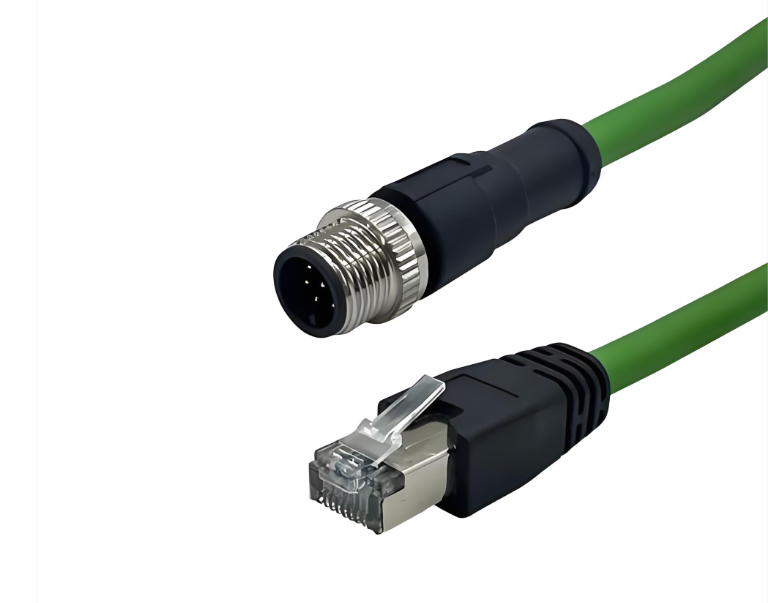

● Scenario: Robot/Catena da traino → Categoria: Cat6/Cat6a → Schermatura: SF/FTP → Guaina: Cavo Ethernet ad Alta Flessibilità PUR → Connettore: M12

● Scenario: Visivo/10G/Interurbana → Categoria: cavo ethernet cat7 → Schermatura: PiMF/SF/FTP → Guaina: PUR → Connettore: M12/RJ45

● Scenario: forte interferenza vicino al convertitore di frequenza → Categoria: Cat6 → Schermatura: Doppia schermatura/Armatura → Guaina: PUR → Connettore: Tipo con schermatura metallica

5.Problemi comuni nella scelta del cavo Ethernet industriale

Domanda 1: posso utilizzare un normale cavo Ethernet in un ambiente industriale?

Risposta: No, i normali cavi di rete non sono progettati per ambienti difficili e potrebbero guastarsi rapidamente a causa dell'esposizione fisica o chimica. A seconda degli ambienti diversi, cavi Ethernet flessibili o ad alta flessibilità, Cavi Ethernet con catena portacavi in ​​PVC, O Cavi Ethernet con catena portacavi in ​​PUR dovrebbe essere selezionato

Domanda 2: Come faccio a sapere se ho bisogno di un cavo Ethernet schermato?

Risposta: Se l'installazione è vicina a macchinari pesanti, motori o quadri di distribuzione, si consiglia di scegliere cavi Ethernet schermati per evitare interferenze nei dati.

Domanda 3: Quale PVC/TPE/Cavo Ethernet rivestito in PUR è più adatto per l'uso esterno?

Risposta: i cavi Ethernet in PVC non sono adatti cavo ethernet esterno perché non resistono ai raggi ultravioletti. Il TPE ha una migliore resistenza alla temperatura, mentre i cavi Ethernet PUR hanno buone prestazioni in termini di resistenza chimica e resistenza all'usura. Scegli in base ai principali pericoli dell’ambiente.

Domanda 4: Qual è la durata dei cavi Ethernet industriali?

Risposta: La durata dell'Ethernet industriale dipende dall'ambiente di utilizzo. Cavi Ethernet utilizzati per catene portacavi hanno una durata di servizio di 5-10 milioni di volte di piegatura avanti e indietro. Con una corretta installazione e manutenzione, questi cavi possono essere utilizzati per 10-15 anni anche in condizioni difficili.

6. Infine, vorrei riassumere

La scelta del cavo Ethernet industriale appropriato è fondamentale per garantire una comunicazione affidabile in ambienti difficili. Da Cat5e per l'automazione standard a Cat6a per applicazioni ad alta velocità con uso intensivo di dati, la corretta selezione dei cavi Ethernet può migliorare le prestazioni del sistema, ridurre i tempi di inattività e prolungare la durata delle apparecchiature.

Se hai bisogno di cavi ad alta flessibilità per robot o di cavi Ethernet resistenti ai raggi UV e agli agenti chimici per esterni, possiamo fornire una soluzione di connettività Ethernet completa.
