Cavi della gru sono cavi speciali progettati specificatamente per le attrezzature delle gru. La loro funzione principale è fornire una trasmissione di potenza stabile e affidabile e un controllo del segnale per l'impianto elettrico, il sistema di controllo e i dispositivi di sicurezza della gru. Questo tipo di cavo deve avere elevata flessibilità, resistenza alla flessione, resistenza alla trazione, elevata resistenza, resistenza all'usura, resistenza all'olio e resistenza all'invecchiamento ambientale per adattarsi al movimento frequente delle gru in condizioni di lavoro complesse, stress meccanico e ambienti difficili (come umidità, alta temperatura, polvere, ecc.).

Caratteristiche tecniche e struttura del cavo della gru

1. Materiale conduttore: in genere, viene utilizzata una struttura intrecciata in filo di rame sottile multifilo per migliorare la flessibilità e la resistenza alla fatica, evitando fratture causate da flessioni frequenti.

2. Strato isolante: viene utilizzato materiale isolante ad alta resistenza TPEE, con un livello di resistenza alla tensione comune di 600 V/1000 V, per garantire il mantenimento delle prestazioni di isolamento anche in caso di sovraccarico o cortocircuito.

3. Design della guaina: la guaina esterna è spesso realizzata in gomma nitrilica o materiale poliuretanico, che presenta resistenza all'olio, agli acidi e agli alcali, ai raggi UV e allo strappo. Alcuni modelli aggiungono anche ritardanti di fiamma per migliorare la sicurezza antincendio.

4.Struttura piatta: i cavi della gru sono spesso progettati con una forma piatta, che facilita la disposizione ordinata nei tamburi o nelle catene portacavi, riduce l'occupazione di spazio e riduce la concentrazione dello stress durante la piegatura.

5. Elemento di trazione: incorporato internamente con fibre aramidiche o funi di acciaio e altri materiali di trazione per migliorare la resistenza alla trazione del cavo e prevenire rotture dovute alla gravità o alla trazione meccanica.

Modelli comuni di classificazione dei cavi delle gru

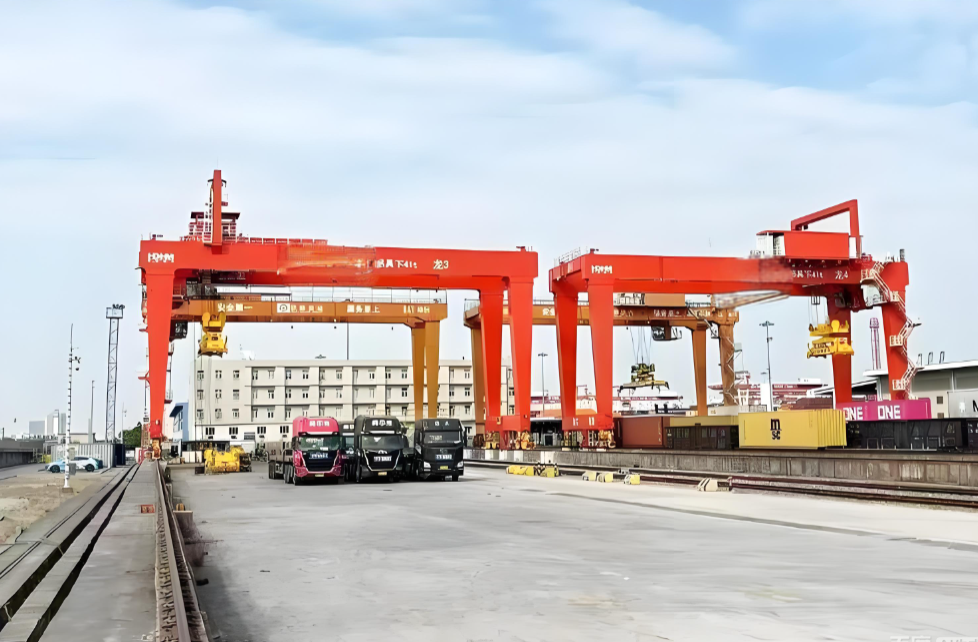

1.Cavi piatti di alimentazione comuni per gru/gru a portale

YVFB/YVFBG: cavo piatto con guaina in nitrile, rinforzo opzionale in filo di acciaio, 600/1000 V, durata di piegatura di circa 10 milioni di volte.

YFFB/YFFBG: isolamento completo in nitrile+guaina, migliore resistenza all'olio, con una durata di circa 15 milioni di cicli, adatto per acciaierie/ambienti ad alto inquinamento da idrocarburi.

2. Cavo di alimentazione rotondo (cavo del tamburo/cavo per catena portacavi a lunga distanza/cavo traino gru)

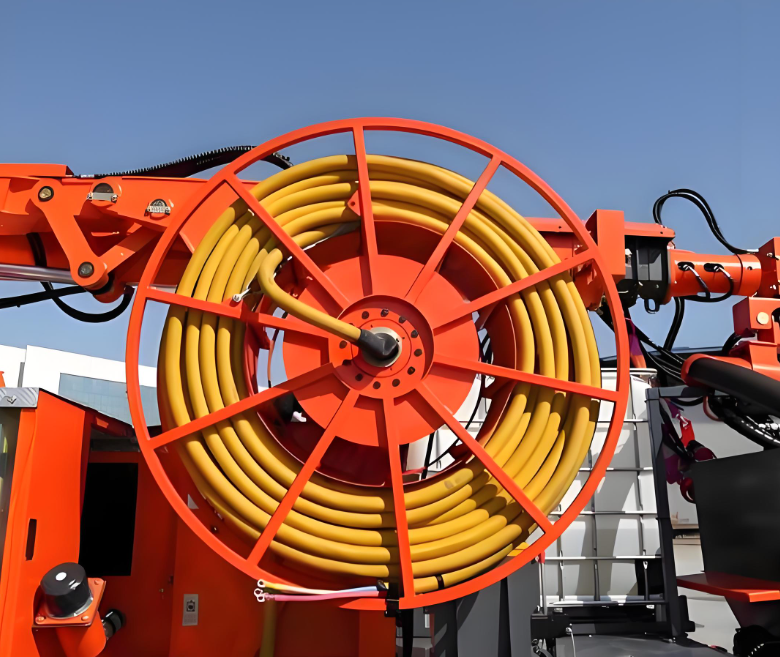

YFR/YFRP: Cavo per tamburo ad alta flessibilità, Rame ultra morbido di classe 6, schermatura opzionale, adatto per il sollevamento di piccole auto/gru a torre.

Cavo per catena portacavi in ​​PUR: guaina in poliuretano, estremamente resistente all'usura, con una durata di circa 20 milioni di volte, adatto per il sollevamento automatizzato di fascia alta.

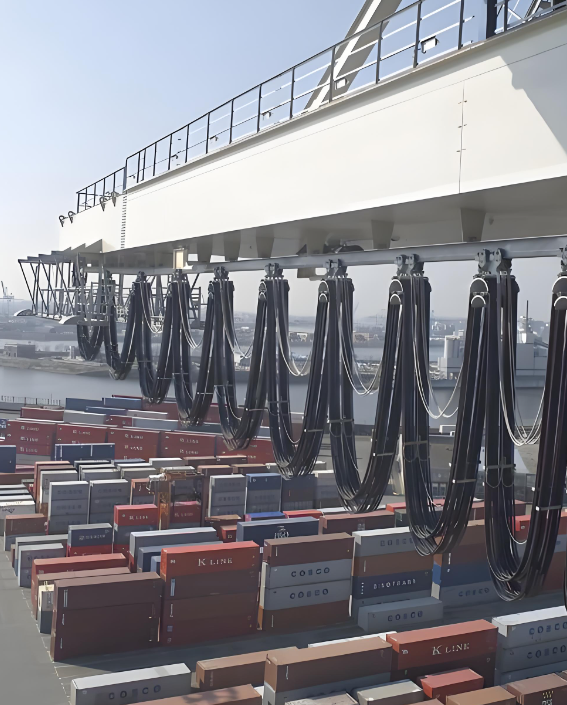

Cavo a festone, detta anche Sospensione Cavo di traino, è uno speciale cavo mobile altamente flessibile e resistente alla trazione progettato specificamente per i sistemi di traino di gru (sospensione del carrello, movimento laterale a corsa lunga). Le sue caratteristiche principali includono il traino in sospensione, la resistenza alla trazione, la resistenza alla flessione ripetuta e l'antitorsione, distinguendolo da cavo della catena portacavi (con catene del serbatoio integrate che possono piegarsi avanti e indietro).

Punti chiave per la scelta dei cavi per gru

● Per tipo di dispositivo: cavo piatto multiuso bridge/portale; Cavo tondo specifico per torre/tamburo per tamburo (con resistenza alla trazione rinforzata).

● Selezionare 10 milioni di volte Cavo con guaina in PUR in base alla frequenza mobile: alta frequenza (>500 volte/giorno); Selezionare il cavo piatto in nitrile per la frequenza intermedia.

● A seconda dell'ambiente: scegliere PUR/nitrile per l'inquinamento da idrocarburi/uso esterno; Selezionare una formula resistente al freddo per basse temperature (-40 ℃); Selezionare una guaina speciale per alte temperature (+105 ℃).

● Rinforzo alla trazione: per lunghezze di sospensione>40 m o velocità>2 m/s, rinforzato con filo di acciaio/aramide Cavo PUR deve essere selezionato.

Installazione e manutenzione di cavi per gru

Posa del cavo piatto per evitare torsioni; I cavi della bobina devono essere disposti in modo ordinato e avere una tensione moderata. Controllare regolarmente se la guaina esterna del cavo della gru è fessurata, se lo strato isolante è invecchiato e se il conduttore è esposto. Se si rileva che i cavi sono impilati o aggrovigliati sul tamburo, è necessario regolarli tempestivamente per evitare surriscaldamenti locali o danni meccanici.
