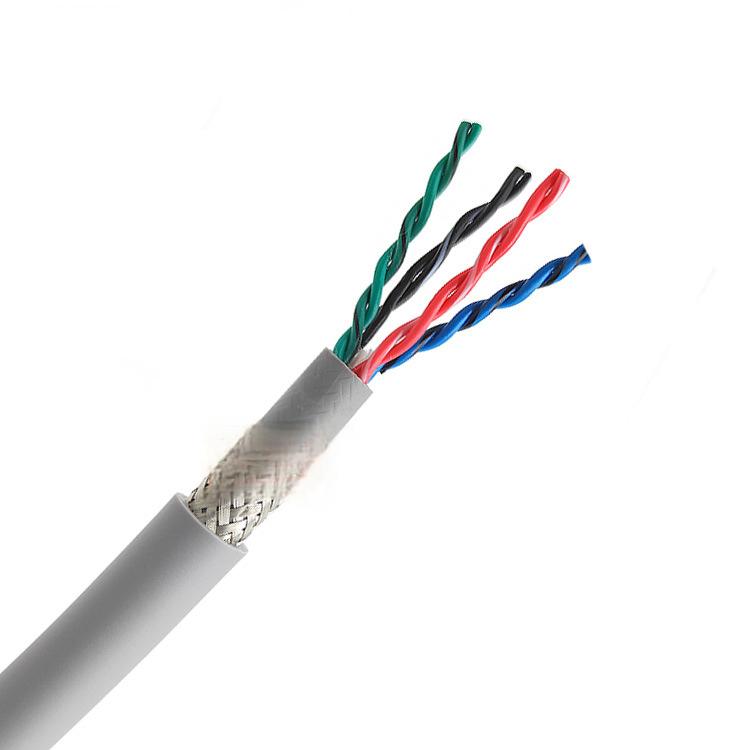

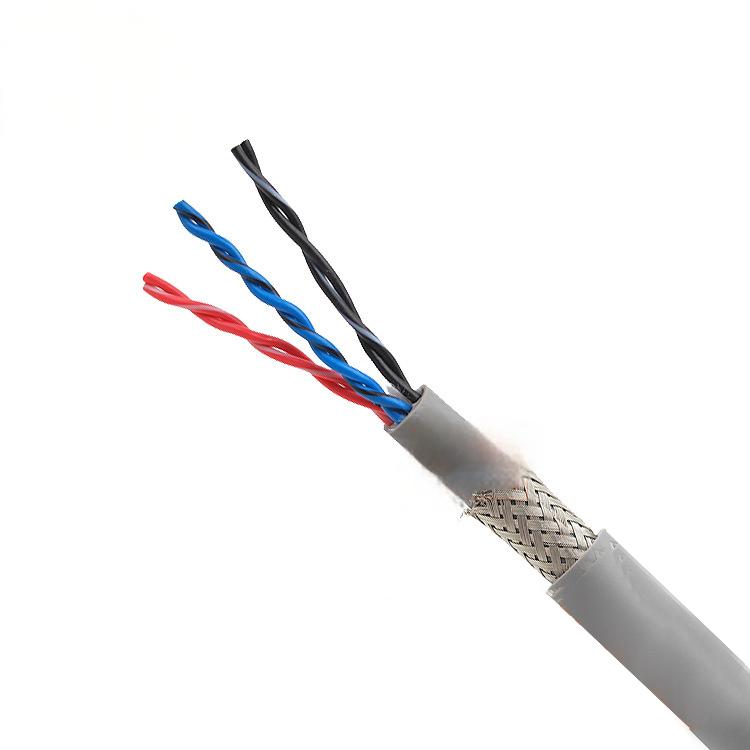

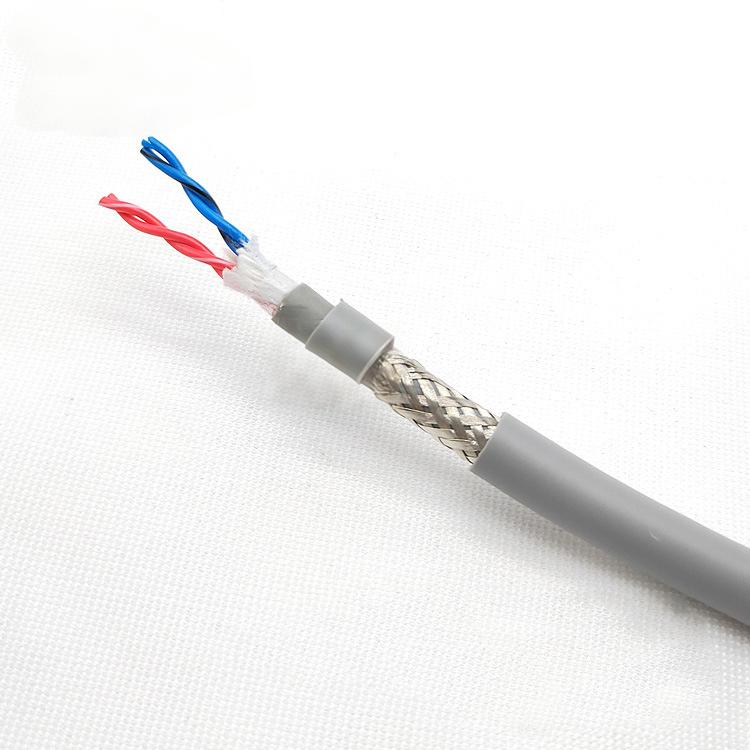

TY2006 CÂBLE DE DONNÉES ULTRA HAUTE FLEXIBLE PAIRE TORSADÉE BLINDÉE (tests de fiabilité 20 millions de fois pour la chaîne porte-câbles) La distance de déplacement de l'application aérienne est inférieure à 100 mètres
TY2006.08.0025 4x2x0,25mm2300/300V
Données techniques
Déplacement à l'intérieur de la chaîne porte-câbles : +5°C à 80°C
Déplacement en dehors de la chaîne porte-câbles : -5°C à 80°C
Rayon de courbure :
Déplacement à l'intérieur de la chaîne porte-câbles : minimum 7,5 xd
Sortir de la chaîne de traînage : minimum 6 xd
Durée de vie de la chaîne de traînée :
Facteurs affectant la durée de vie des câbles dans la chaîne porte-câbles :
Température, Rayon de courbure, Distance parcourue, Vitesse
Normes de test TUV et chaînes de traînage stables :
Plage de température : +15°C à 25°C
Rayon de courbure : 7,5xd
Distance de déplacement : 0,9 mètre
Vitesse : 90 cycles/minute
La durée de vie de la chaîne porte-câbles peut atteindre : 20 millions de temps de cycle
Vitesse et accélération maximales :
Aérien : 5 m/s Glissement : 3 m/s Accélération : 40 m/s²3
Distance de déplacement :
Pour les applications aériennes, la distance de déplacement est inférieure à 100 mètres
Tension standard : 300/300 V
Tension d'essai : 1500 V
Application
Particulièrement adapté aux équipements mécaniques, aux machines-outils et à d'autres applications impliquant une flexion continue à haute intensité et à grande vitesse des chaînes porte-câbles. Particulièrement adapté aux chaînes porte-câbles longue distance à grande vitesse et aux applications coulissantes inférieures à 100 mètres. Les câbles de chaîne porte-câbles de la série TY2006 ont été largement utilisés dans les systèmes de chaîne porte-câbles intérieurs dans les machines à bois, les équipements de pierre, les équipements laser, les équipements de verre, ainsi que dans l'industrie de l'emballage, l'industrie de la logistique et l'automatisation 3C.

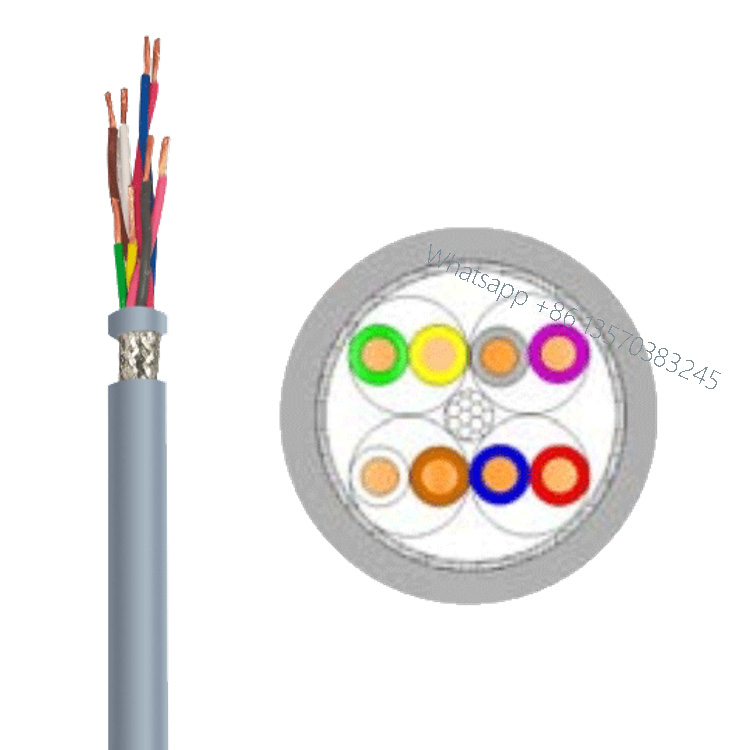

Structure du câble
Conforme à UL758 STYLE 2464
Conducteur:
Fil fin en cuivre nu à haute résistance à la flexion, conforme aux normes DIN VDE 0295 classe 5 et IEC 60228 classe 5.
Isolation:
Isolation polymère TPE à hautes performances mécaniques
Couleur du fil central :
Pour section transversale < 0,5 mm² : utilise des fils conducteurs colorés pour la distinction, avec des couleurs conformes à la norme DIN 47100. Pour une section transversale ≥ 0,5 mm² : un fil de terre jaune-vert combiné à des fils conducteurs noirs marqués de chiffres blancs.
Méthode d'échouage :
Les fils centraux sont torsadés en couches avec un pas optimal.
Blindage global : blindage en fil de cuivre étamé haute résistance, couverture optique ≥ 85 %
Veste extérieure :
Polymère PVC modifié à haute résistance
| Article | Code produit | Nombre de noyaux et surface transversale | Diamètre extérieur approximatif | Couleur | Numéro de produit | MOQ |
| 1 | TY2006.02.0025 | 1Px0,25 | 4,80 | Gris | C-1600 | |
| 2 | TY2006.04.0025 | 2Px0,25 | 6h00 | Gris | C-1601 | |
| 3 | TY2006.06.0025 | 3Px0,25 | 6h30 | Gris | C-1602 | |
| 4 | TY2006.08.0025 | 4Px0,25 | 7h00 | Gris | C-1603 | |
| 5 | TY2006.10.0025 | 5Px0,25 | 7h50 | Gris | C-1604 | |
| 6 | TY2006.12.0025 | 6Px0,25 | 8h20 | Gris | C-1605 | |
| 7 | TY2006.16.0025 | 8Px0.25 | 9h20 | Gris | C-1607 | |
| 8 | TY2006.20.0025 | 10Px0.25 | 11h00 | Gris | C-1608 | ※ |
| 9 | TY2006.28.0025 | 14Px0,25 | 11h00 | Gris | C-1610 | ※ |
| dix | TY2006.06.0034 | 3Px0.34 | 6h70 | Gris | C-1614 | |
| 11 | TY2006.02.0050 | 1Px0.5 | 5,50 | Gris | C-1624 | |
| 12 | TY2006.04.0050 | 2Px0.5 | 7h50 | Gris | C-1625 | |
| 13 | TY2006.06.0050 | 3Px0.5 | 8h00 | Gris | C-1626 | |
| 14 | TY2006.08.0050 | 4Px0,5 | 8.80 | Gris | C-1627 | |
| 15 | TY2006.10.0050 | 5Px0.5 | 9h20 | Gris | C-1628 | |
| 16 | TY2006.12.0050 | 6Px0.5 | 10h60 | Gris | C-1629 | |
| 17 | TY2006.16.0050 | 8Px0.5 | 12h80 | Gris | C-1631 | ※ |
| 18 | TY2006.20.0050 | 10Px0.5 | 14h50 | Gris | C-1632 | ※ |
| 19 | TY2006.28.0050 | 14Px0,5 | 14h30 | Gris | C-1634 |
Remarques
Remarques
1.G = Avec fil de terre jaune-vert X = Sans fil de terre jaune-vert
2. Les tailles de calibre de fil américain (AWG) sont approximatives ; la surface transversale réelle prévaut
3.Pour les fils d'un diamètre extérieur supérieur à 10 mm, une commande minimale de 10 mètres est requise pour les articles ※ spécifiés, et la livraison sera effectuée selon les besoins.
