TP2002 CÂBLE DE DONNÉES PUR ULTRA HAUTE FLEXIBLE BLINDÉ (tests de fiabilité 20 millions de fois pour la chaîne porte-câbles)
La distance de déplacement de l'application aérienne est inférieure à 50 mètres
TY2002.06.0034 6×0,34mm?300/300VC
CÂBLE DE DONNÉES PUR HAUTE FLEXIBLE BLINDÉ Données techniques
Déplacement à l'intérieur de la chaîne porte-câbles : -20°C à 80°C
Déplacement en dehors de la chaîne porte-câbles : -40°C à 80°C
Rayon de courbure :
Déplacement à l'intérieur de la chaîne porte-câbles : minimum 10xd
Sortir de la chaîne porte-câbles : minimum 7,5 xd
Durée de vie de la chaîne de traînée :
Facteurs affectant la durée de vie des câbles dans la chaîne porte-câbles :
Température, Rayon de courbure, Distance parcourue, Vitesse
Normes de test TUV et chaînes de traînage stables :
Plage de température : +15°C à 25°C
Rayon de courbure : 7,5xd
Distance de déplacement : 0,9 mètre
Vitesse : 90 cycles/minute
La durée de vie de la chaîne porte-câbles peut atteindre : 20 millions de temps de cycle
Vitesse et accélération maximales :
Aérien : 3 m/s Glissement : 2 m/s Accélération : 18 m/s²
Distance de déplacement :
Pour les applications aériennes, la distance de déplacement est inférieure à 50 mètres
Tension standard : 300/300 V
Tension d'essai : 1500 V
CÂBLE DE DONNÉES PUR HAUTEMENT FLEXIBLE BLINDÉ Application
Particulièrement adapté aux équipements mécaniques, aux machines-outils et à d'autres applications impliquant une flexion continue à haute intensité et à grande vitesse des chaînes porte-câbles. Idéal pour les chaînes porte-câbles à grande vitesse et les applications coulissantes de moins de 50 mètres. Les câbles de chaîne porte-câbles de la série TP2002 ont été largement utilisés dans les systèmes de chaînes porte-câbles intérieurs dans les machines à bois, les équipements de pierre, les équipements laser, les équipements de verre, ainsi que dans l'industrie de l'emballage, l'industrie de la logistique et l'automatisation 3C.

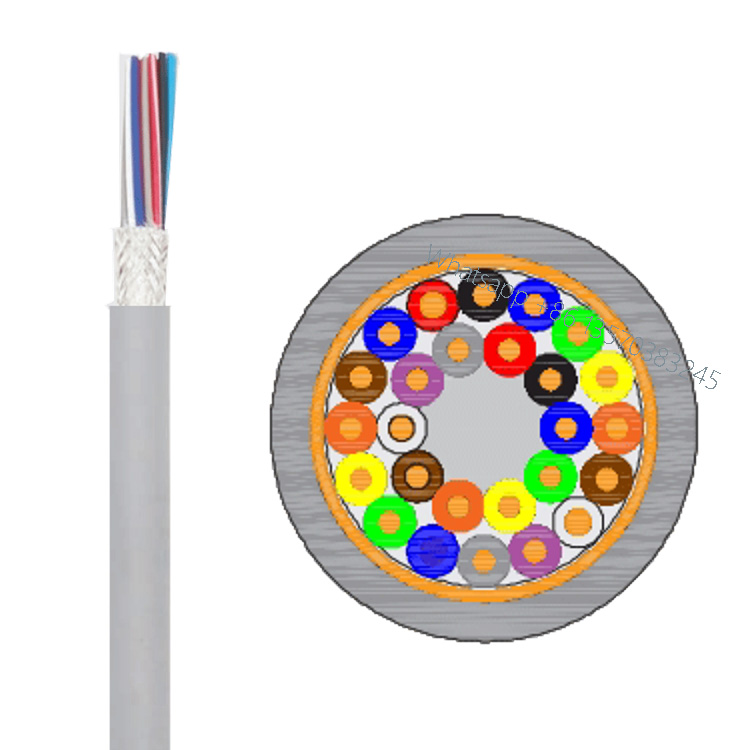

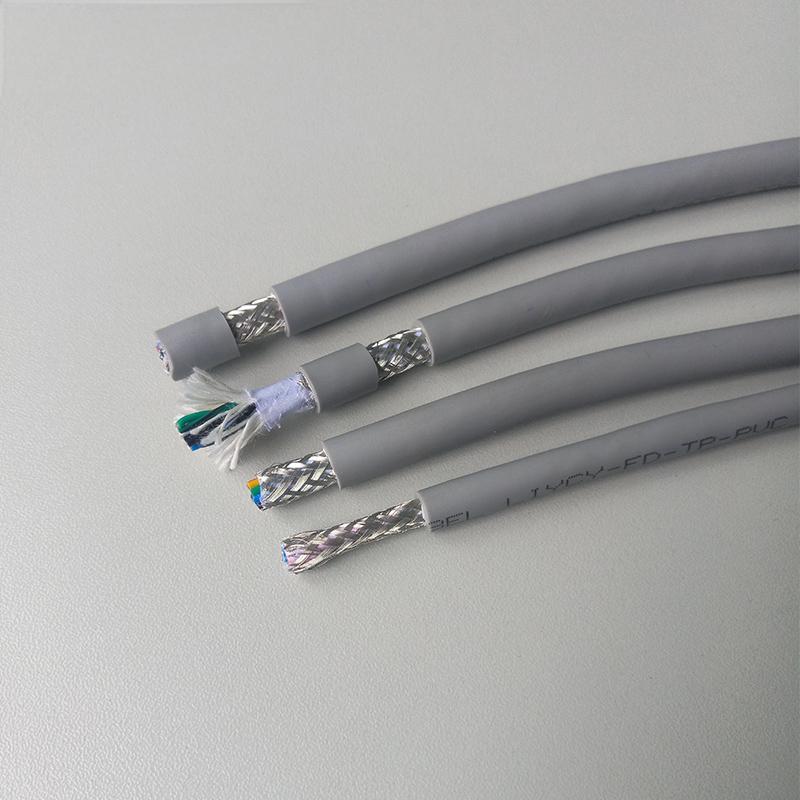

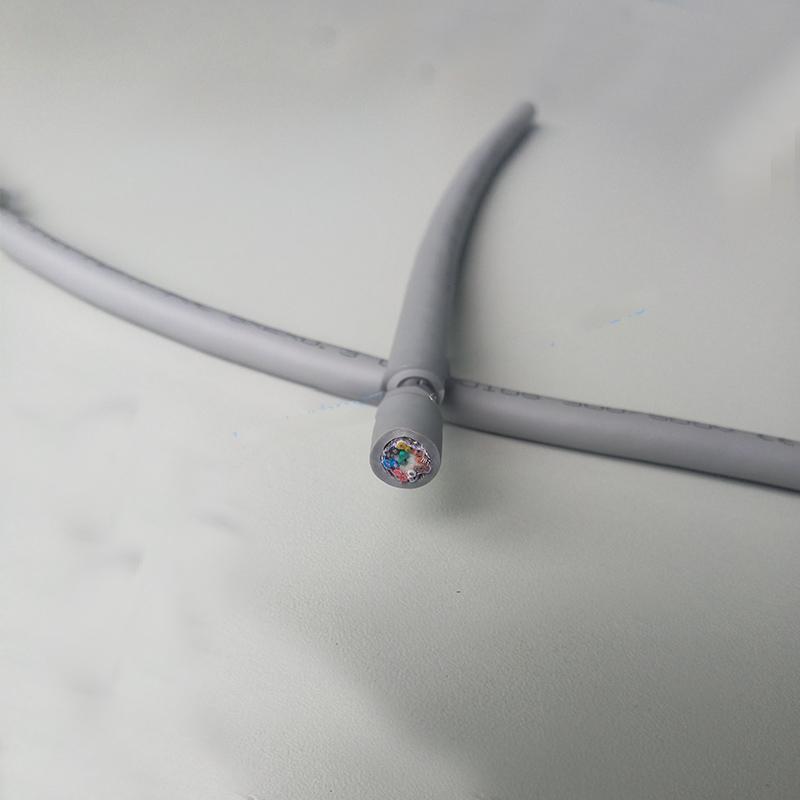

Structure blindée de câble de données PUR hautement flexible
Structure du produit :
Conforme à UL758 STYLE 20233
Conducteur:
Fil fin en cuivre nu à haute résistance à la flexion, conforme aux normes DIN VDE 0295 classe 5 et IEC 60228 classe 5.
Isolation:
Isolation polymère TPE à hautes performances mécaniques
Couleur du fil central :
Des fils conducteurs colorés sont utilisés pour la différenciation, avec des couleurs conformes aux normes DIN 47100.
Méthode d'échouage :
Les fils centraux sont torsadés en couches avec un pas optimal.
Blindage global : blindage en fil de cuivre étamé haute résistance, couverture optique > 85 %
Veste extérieure :
Polymère PUR modifié à haute résistance
| Article | Code produit | Nombre de noyaux et surface transversale | Diamètre extérieur approximatif | Couleur | Numéro de produit | MOQ |
| 1 | TP2002.03.0025 | 3×0,25 | 4,80 | Gris | C-1513 | |
| 2 | TP2002.04.0025 | 4×0,25 | 5h20 | Gris | C-1514 | |
| 3 | TP2002.05.0025 | 5×0,25 | 5.60 | Gris | C-1515 | |
| 4 | TP2002.07.0025 | 7×0,25 | 6h20 | Gris | C-1517 | |
| 5 | TP2002.08.0025 | 8×0,25 | 6h70 | Gris | C-1518 | |
| 6 | TP2002.14.0025 | 14×0,25 | 7h30 | Gris | C-1520 | |
| 7 | TP2002.18.0025 | 18×0,25 | 8h20 | Gris | C-1522 | |
| 8 | TP2002.02.0034 | 2×0,34 | 5h00 | Gris | C-1525 | |
| 9 | TP2002.03.0034 | 3×0,34 | 5h20 | Gris | C-1526 | |
| dix | TP2002.04.0034 | 4×0,34 | 5.60 | Gris | C-1527 | |
| 11 | TP2002.05.0034 | 5×0,34 | 6h00 | Gris | C-1528 | |
| 12 | TP2002.07.0034 | 7×0,34 | 6h60 | Gris | C-1530 | |
| 13 | TP2002.10.0034 | 10×0,34 | 8h00 | Gris | C-1533 | |
| 14 | TP2002.14.0034 | 14×0,34 | 8h00 | Gris | C-1535 | |
| 15 | TP2002.18.0034 | 18×0,34 | 8h60 | Gris | C-1537 |
Remarques
1.G = Avec fil de terre jaune-vert X = Sans fil de terre jaune-vert
2. Les tailles de calibre de fil américain (AWG) sont approximatives ; la surface transversale réelle prévaut
3.Pour les fils d'un diamètre extérieur supérieur à 10 mm, une commande minimale de 10 mètres est requise pour les articles ※ spécifiés, et la livraison sera effectuée selon les besoins.
