YY1008 TRVVP câble spécial de mouvement industriel résistant à la flexion 10 millions de fois
Applicable à divers équipements intelligents non standard tels que les machines-outils, les machines industrielles à bois, les machines à masques,
manipulateurs, automatismes non standards, équipements laser, lignes d'emboutissage, robots, distributeurs, etc. Résister à long terme
accélération, décélération, contraintes de traction et de compression et flexion périodique à grande vitesse, et maintenir toujours une stabilité élevée.
Paramètre technique YY1008 TRVVP câble spécial de mouvement industriel résistant à la flexion 10 millions de fois
|
Toronnage du conducteur
|
Le toronnage de plusieurs fils de cuivre ultra-fins répond à la norme VDE0295, catégorie 6, colonne 4
|
|||
|
La resistance d'isolement
|
minimum 20 MOhm x Km
|
|||
|
Matériau isolant
|
PVC modifié
|
|||
|
Écart de température:
|
Installation mobile -5°C à +70°c Installation fixe -15°C à +80°c
|
|||
|
Reconnaissance de base
|
Noyau de couleur
|
|||
|
Gaine extérieure
|
Mate en PVC modifié
|
|||
|
Couleur
|
noir (d'autres couleurs peuvent être personnalisées)
|
|||
|
Rayon de courbure
|
Installation mobile 6×diamètre du câble Installation fixe 4x diamètre de câble
|
|||
|
Tension nominale
|
Uo/U 300/500 V
|
|||
|
Tension d'essai
|
2000 V
|
|||
|
Application:
|
Il peut être utilisé dans les robots multi-articulés, les manipulateurs, les machines-outils CNC, les équipements d'automatisation non standard, les servo-encodeurs/moteurs,
systèmes de chaînes porte-câbles, équipements laser, armoires électriques, imagerie industrielle et autres domaines. |
|||

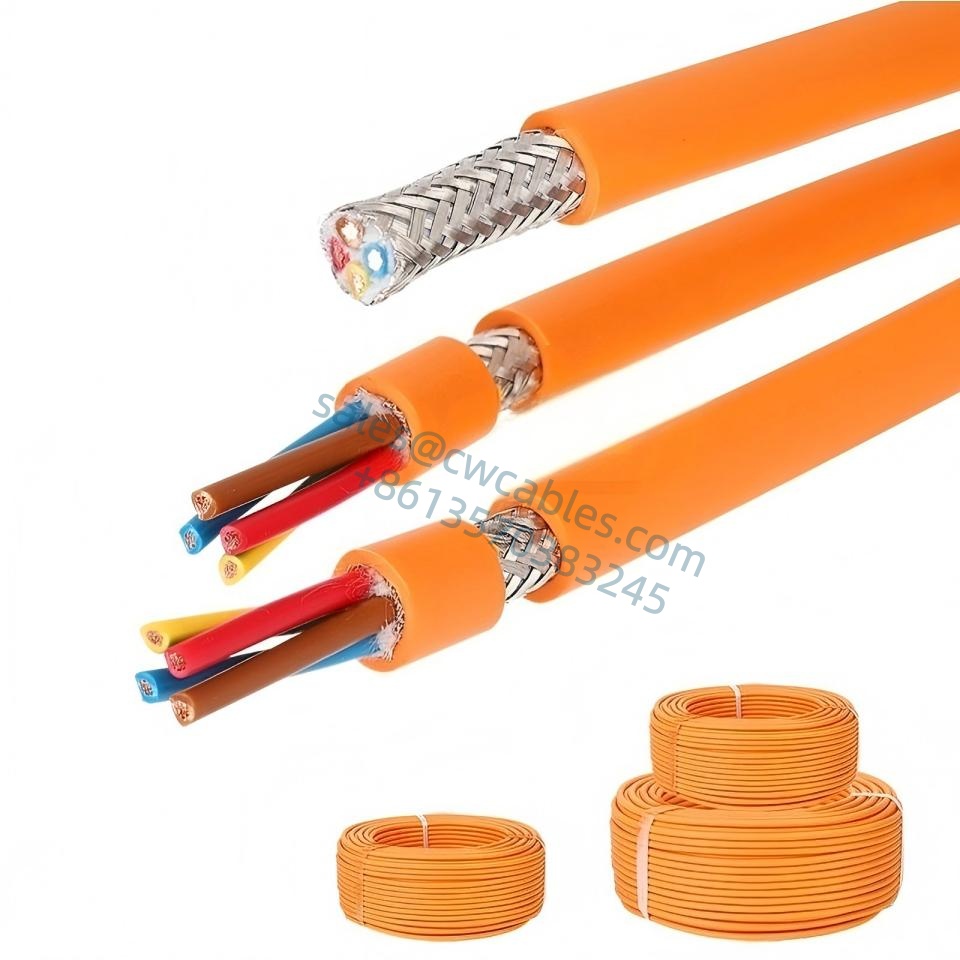

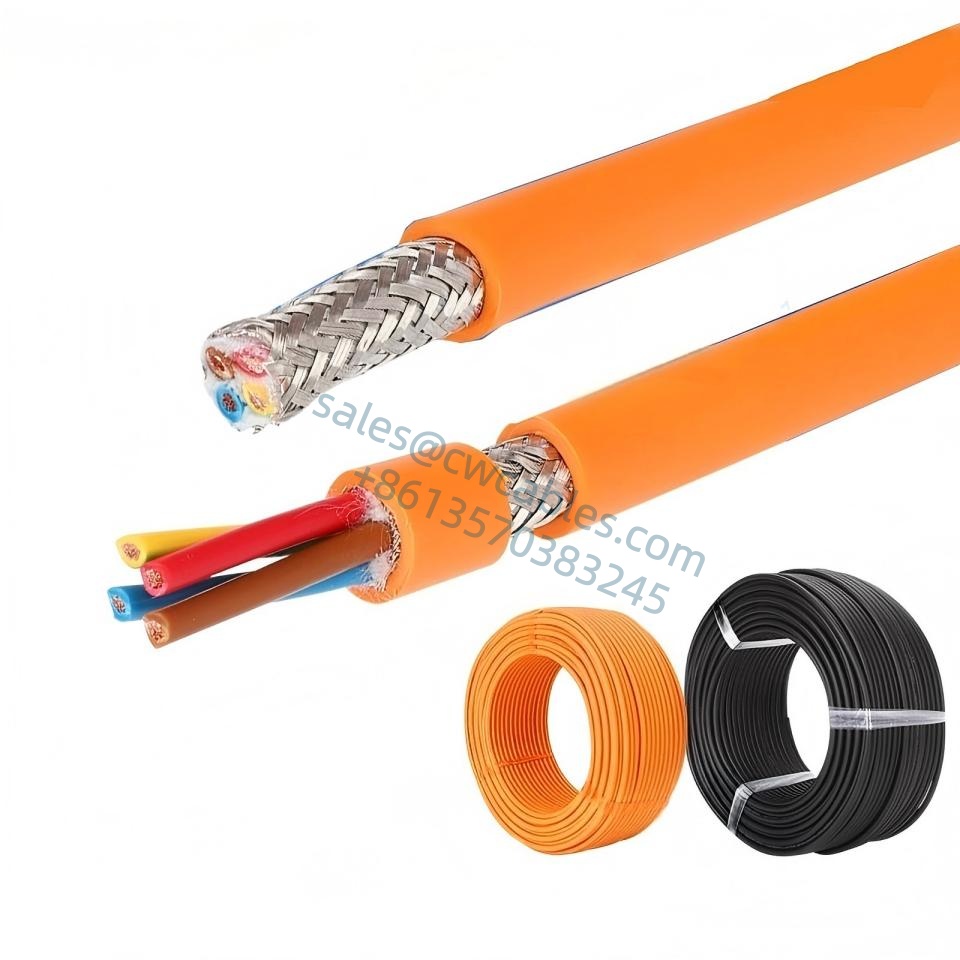

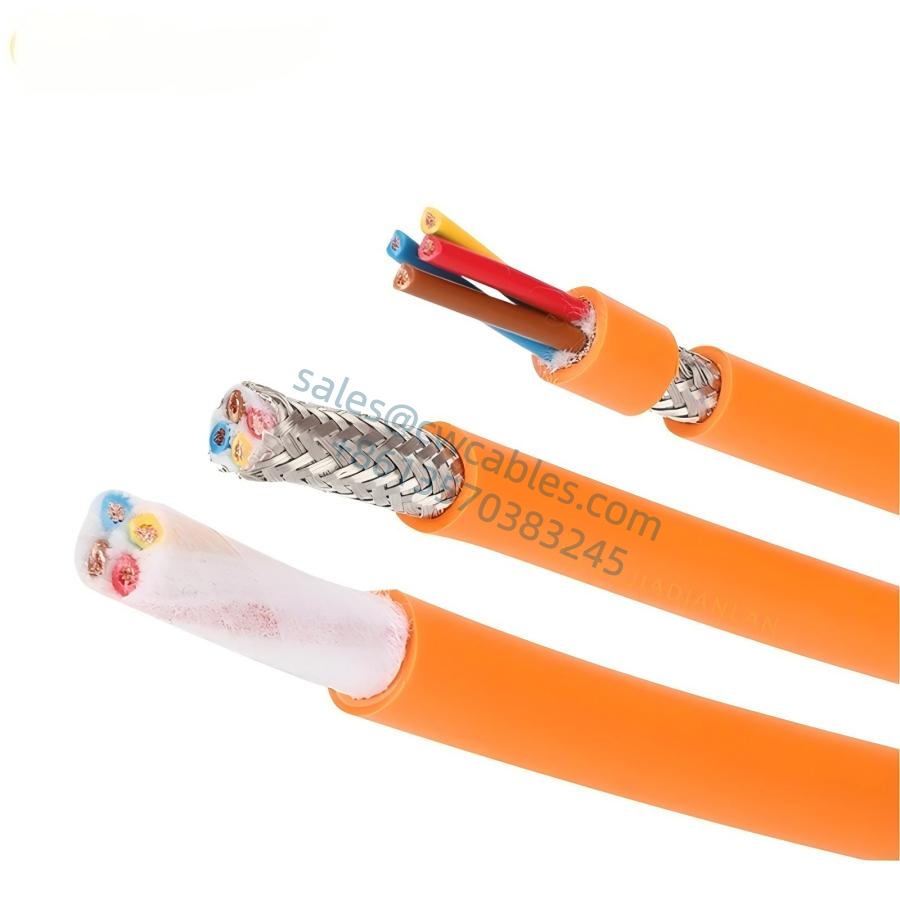

Structure du câble
YY1008 TRVVP Structure de câble spéciale résistante à la flexion 10 millions de fois
1. Conducteur en cuivre nu, fil de cuivre ultra fin Conforme aux normes DIN VDE 0295 catégorie 6 et IEC 60228 catégorie 6.
2. Isolation spéciale en PVC
3. Identification du fil conducteur de couleur
4. Le noyau du fil adopte le meilleur pas stratifié avec un fil de terre jaune-vert (3 noyaux et plus).
5. Le blindage tressé en fil de cuivre étamé amélioré a une couverture minimale de 85 %
6. Gaine extérieure spéciale en PVC
7. Orange (RAL 2003) mat
|
Non.
|
Code produit
|
Nombre de noyaux et section transversale
(NO.Xm㎡)
|
Diamètre extérieur approximatif （mm)
|
Couleur de la gaine extérieure
|
Résistance CC du conducteur 20℃
Oh/km
|
|
1
|
YY1008.04.0050
|
4G0.5
|
7.5
|
Orange
|
39
|
|
2
|
YY1008.04.0075
|
4G0.75
|
8.2
|
Orange
|
26
|
|
3
|
YY1008.04.0100
|
4G1.0
|
9
|
Orange
|
19.5
|
|
4
|
YY1008.04.0150
|
4G1.5
|
dix
|
Orange
|
13.3
|
|
5
|
YY1008.04.0250
|
4G2.5
|
12.2
|
Orange
|
7,98
|
|
MOQ 1 mètre, si vous devez commander une gaine extérieure en PUR, MOQ 400 mètres
|
|||||
