TP200.08 BLINDAGE DE CÂBLE D'ALIMENTATION PUR ULTRA HAUTE FLEXIBLE (tests de fiabilité 20 millions de fois pour la chaîne porte-câbles) La distance de déplacement de l'application aérienne est inférieure à 200 mètres
TP200.08.04.0400 4G4.0mm2
Données techniques
Plage de température :
Déplacement à l'intérieur de la chaîne porte-câbles : -20°C à 80°C
Déplacement en dehors de la chaîne porte-câbles : -40°C à 80°C
Rayon de courbure :
Déplacement à l'intérieur de la chaîne porte-câbles : minimum 7,5 xd
Sortir de la chaîne de traînage : minimum 6 xd
Durée de vie de la chaîne de traînée :
Facteurs affectant la durée de vie des câbles dans la chaîne porte-câbles :
Température, Rayon de courbure, Distance parcourue, Vitesse
Normes de test TUV et chaînes de traînage stables :
Plage de température : +15°C à 25°C
Rayon de courbure : 7,5xd
Distance de déplacement : 0,9 mètre
Vitesse : 90 cycles/minute
La durée de vie de la chaîne porte-câbles peut atteindre : 20 millions de temps de cycle
Vitesse et accélération maximales :
Aérien : 10 m/s Glissement : 5 m/s Accélération : 80 m/s²3
Distance de déplacement :
Pour les applications aériennes, la distance de déplacement est inférieure à 200 mètres
Tension standard : 600/1000 V
Tension d'essai : 4000 V
Application
Particulièrement adapté aux équipements mécaniques, aux machines-outils et à d'autres applications impliquant une flexion continue à haute intensité et à grande vitesse des chaînes porte-câbles. Particulièrement idéal pour une utilisation dans les chaînes porte-câbles à grande vitesse et longue distance. Les câbles de chaîne porte-câbles de la série TP200.08 ont été largement utilisés dans les systèmes de chaîne porte-câbles intérieurs dans les équipements d'entreposage, les équipements de traitement, les équipements d'emballage, les grues intérieures, les équipements de verre, ainsi que dans les industries de l'emballage et de la logistique.

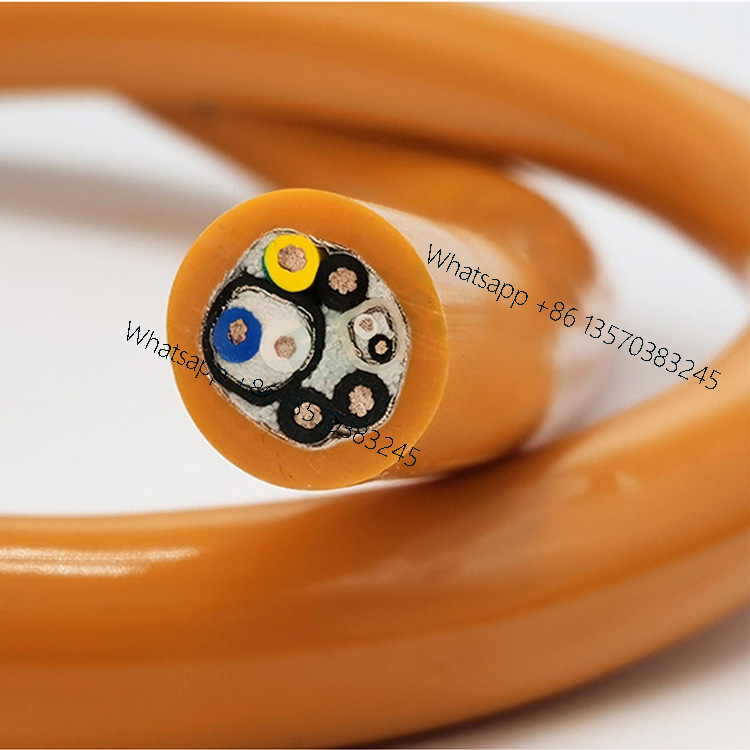

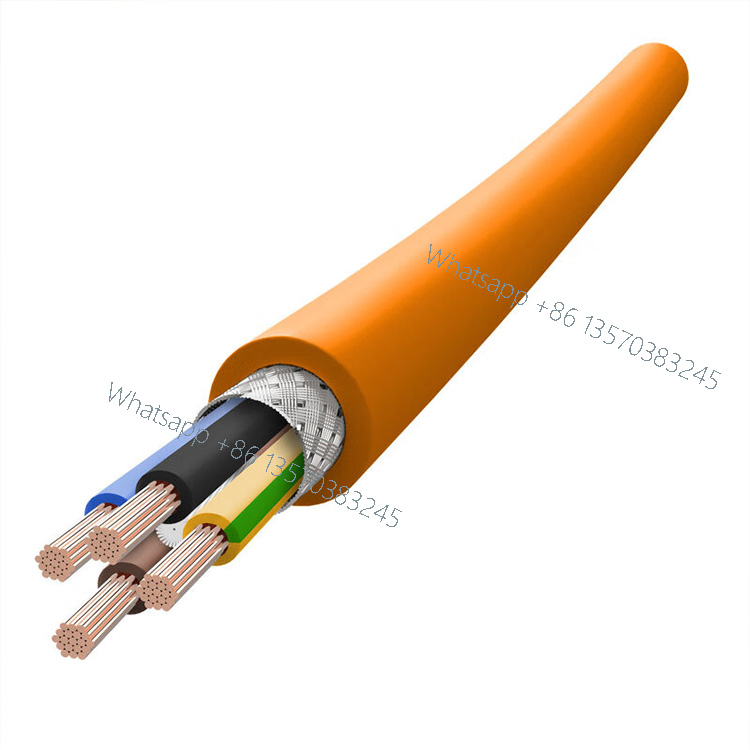

Structure du câble
Structure du produit :
Conforme à UL758 STYLE 20940
Conducteur:
Fil fin en cuivre nu à haute résistance à la flexion, conforme aux normes DIN VDE 0295 classe 5 et IEC 60228 classe 5.
Isolation:
Isolation polymère TPE à hautes performances mécaniques
Couleur du fil central :
La couleur du fil unipolaire est noire.
Pour les combinaisons de fils conducteurs multiples, un fil de terre vert-jaune est utilisé avec des fils conducteurs noirs marqués de chiffres blancs.
Méthode d'échouage :
Torsion monocouche à pas court.
Gaine intérieure : Polymère PUR modifié

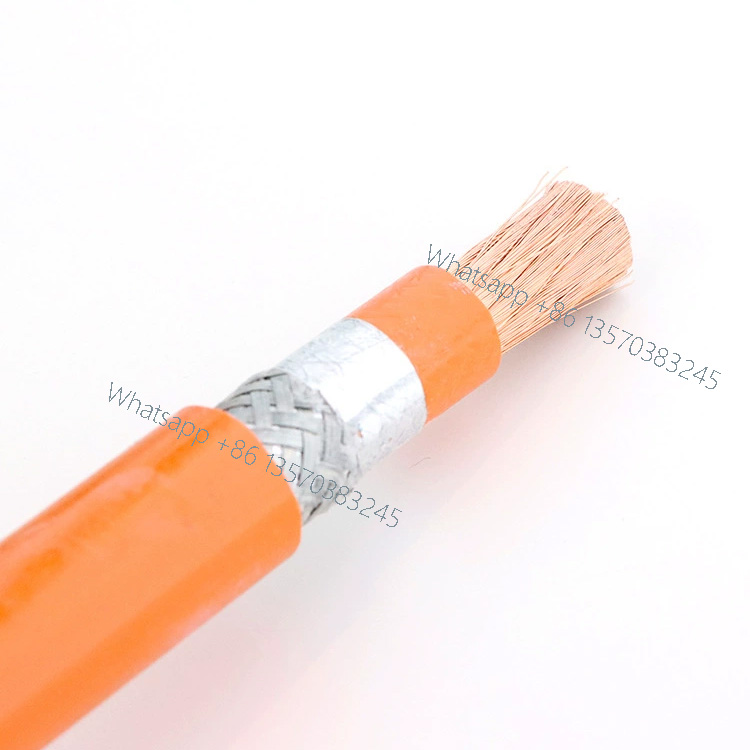

Blindage global : blindage en fil de cuivre étamé haute résistance, couverture optique > 85 %
Veste extérieure :
Polymère PUR modifié à haute résistance
| Article | Code produit | Nombre de noyaux et surface transversale | Diamètre extérieur approximatif | Couleur | Numéro de produit | MOQ |
| 1 | TP200.08.01.0400 | 1 × 4,0 | 6h20 | orange/noir | C-1350 | |
| 2 | TP200.08.01.0600 | 1 × 6,0 | 6,80 | orange/noir | C-1351 | |
| 3 | TP200.08.01.1000 | 1×10,0 | 8h50 | orange/noir | C-1352 | |
| 4 | TP200.08.01.1600 | 1 × 16,0 | 9h80 | orange/noir | C-1353 | ※ |
| 5 | TP200.08.01.2500 | 1×25,0 | 11h20 | orange/noir | C-1354 | ※ |
| 6 | TP200.08.01.3500 | 1×35,0 | 12h80 | orange/noir | C-1355 | ※ |
| 7 | TP200.08.01.5000 | 1×50,0 | 15h20 | orange/noir | C-1356 | ※ |
| 8 | TP200.08.01.7000 | 1×70,0 | 17h50 | orange/noir | C-1357 | ※ |
| 9 | TP200.08.01.9500 | 1×95,0 | 20h00 | orange/noir | C-1358 | ※ |
| dix | TP200.08.04.0400 | 4G4.0 | 12h50 | orange/noir | C-1361 | ※ |
| 11 | TP200.08.04.0600 | 4G6.0 | 14h50 | orange/noir | C-1362 | ※ |
| 12 | TP200.08.04.1000 | 4G10.0 | 18h50 | orange/noir | C-1363 |
Remarques
1.G = Avec fil de terre jaune-vert X = Sans fil de terre jaune-vert
2. Les tailles de calibre de fil américain (AWG) sont approximatives ; la surface transversale réelle prévaut
3.Pour les fils d'un diamètre extérieur supérieur à 10 mm, une commande minimale de 10 mètres est requise pour les articles ※ spécifiés, et la livraison sera effectuée selon les besoins.
