الكابلات المرنة لا يعادلها كابلات سلسلة السحبحيث أن هناك اختلافات كبيرة بين الاثنين من حيث النطاق المفاهيمي والبنية الداخلية. التحليل التفصيلي التالي:

نطاقات مفاهيمية مختلفة

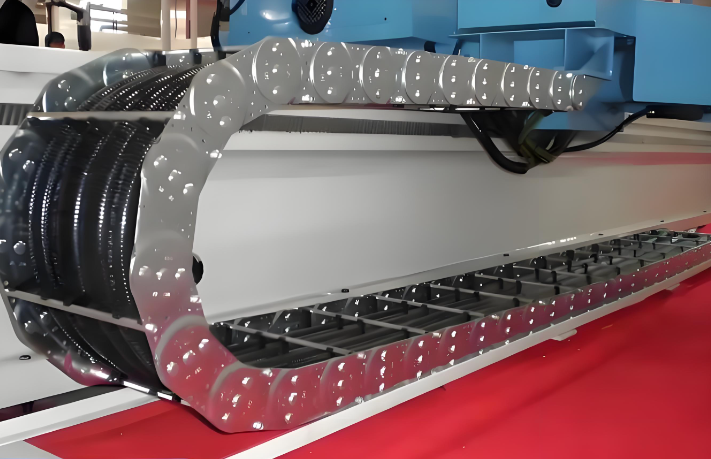

1.سحب كابل السلسلة هو نوع محدد من الكابلات المرنة: يجب تثبيت كابل سلسلة السحب داخل غلاف سلسلة السحب للتشغيل ذهابًا وإيابًا، وتعد مرونته ميزة مهمة، تنتمي إلى فئة الكابلات المرنة. الكابلات المرنة. على سبيل المثال، في المعدات الآلية، ينحني كابل سلسلة السحب بشكل متكرر أثناء تحرك سلسلة السحب، وطبيعته المرنة تسمح له بالتكيف مع وضع الحركة هذا.

2.كابل مرن تشمل مختلف الكابلات الخاصة: بالإضافة إلى كابلات سلسلة السحبوكابلات الشد والكابلات المضادة للالتواء وكابلات الروبوت وكابلات المصاعد وما إلى ذلك تنتمي أيضًا إلى الكابلات المرنة. تتمتع هذه الكابلات أيضًا بالمرونة، لكن سيناريوهات تطبيقها وخصائصها الوظيفية تختلف عن تلك الخاصة بكابلات سلسلة السحب. تُستخدم كابلات الشد بشكل أساسي في المواقف التي تحتاج فيها إلى تحمل قوى الشد العالية، مثل توصيل الأسلاك لمعدات العمل على ارتفاعات عالية؛ تعتبر الكابلات المضادة للالتواء مناسبة للبيئات التي تتطلب الالتواء المتكرر، مثل الأسلاك الداخلية لبعض الآلات الدوارة.

هياكل داخلية مختلفة

1. يشار عادة إلى كابلات سلسلة السحب باسم كابل عالي المرونة أو كابل فائق المرونة. يتم تحديد الهيكل الداخلي لكابل سلسلة السحب من خلال مسار حركته: نظرًا لأن كابل سلسلة السحب يحتاج إلى التحرك ذهابًا وإيابًا، فإن تصميم الموصل الداخلي وطبقة التدريع يحتاج إلى التغلب على القوى الخارجية لموازنة الضغوط الداخلية. على سبيل المثال، قد تتبنى الموصلات هياكل خيطية أكثر دقة لزيادة المرونة؛ قد تعتمد طبقة التدريع طريقة نسج خاصة، والتي يمكنها ضمان تأثير التدريع والتكيف مع الانحناء المتكرر.

2. الهيكل الداخلي للآخر الكابلات المرنة يتم تحديده من خلال خصائص التشغيل الخاصة بكل منها:

● كابل الشد: داخليًا، يمكن إضافة قلوب معززة أو يمكن استخدام مواد عالية القوة لتحمل قوى شد أكبر. على سبيل المثال، في كابلات المصاعد، يتم استخدام قلوب تقوية الأسلاك الفولاذية لمنع انفصال الكابلات أثناء عملية الرفع.

● كابل مضاد للالتواء: قد يتم تصميم ترتيب الموصلات وطبقات العزل خصيصًا لتقليل الضغط الناتج أثناء الالتواء. على سبيل المثال، استخدام هيكل ملتوي متعدد الطبقات يسمح للكابل بالانزلاق بالنسبة لبعضه البعض أثناء اللف، مما يقلل من تلف الكابل الناتج عن اللف. على سبيل المثال، في المواقف التي تحتاج فيها كابلات وكابلات الروبوت المشتركة إلى التواء.

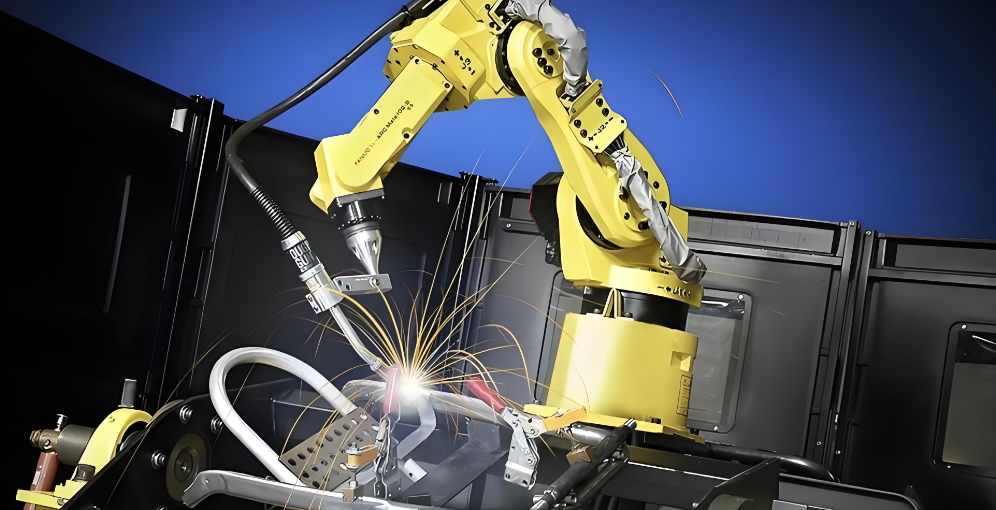

● كابل الروبوت: يجب تصميم الهياكل الداخلية المختلفة بناءً على مسار حركة الروبوت وترددها. على سبيل المثال، بالنسبة للكابلات الموجودة في منطقة المفصل، قد يكون من الضروري استخدام موصلات أكثر ليونة وطبقات عزل أرق لاستيعاب الانحناء المتكرر للمفصل.

● كابل المصعد: بالإضافة إلى مراعاة أداء الشد، من الضروري أيضًا مراعاة وزن الكابل ومرونته لضمان التشغيل السلس للمصعد. لذلك، قد تستخدم كابلات المصعد مواد خفيفة الوزن وتصميمات هيكلية خاصة.

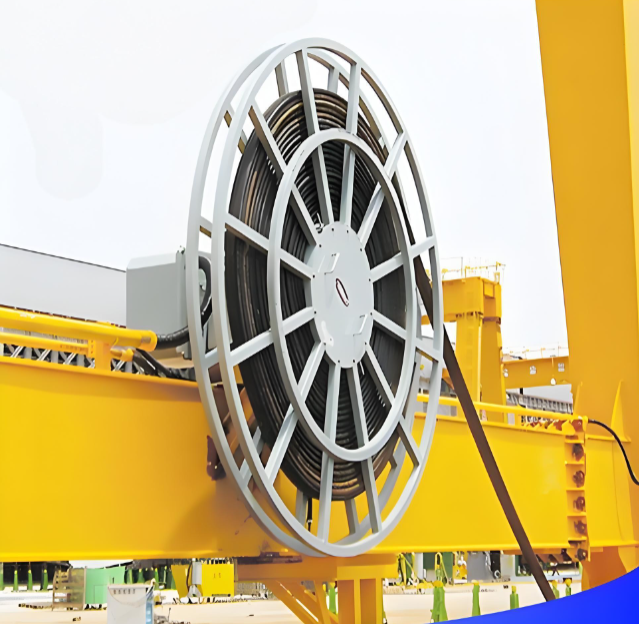

● كابل الرافعة: كابل متنقل متخصص يتمتع بمرونة عالية وقوة شد عالية ومقاومة لللف/السحب، وينتمي إلى فئة الخدمة الشاقة والضربة الطويلة وتقسيم القوة الديناميكية سلك مرن; ويتقاطع مع كابل سلسلة السحب ولكن ليس ما يعادلها.

التركيز المختلفة على الأداء

كابل سلسلة السحب: يركز بشكل أساسي على الاستقرار والمتانة أثناء حركات الانحناء المتكررة، مما يضمن عدم وجود مشاكل مثل الدوائر المفتوحة أو الدوائر القصيرة أثناء التشغيل طويل المدى لسلسلة السحب. على سبيل المثال، في خط الإنتاج الآلي، قد تحتاج كابلات سلسلة السحب إلى الخضوع لآلاف من حركات الانحناء كل يوم، لذلك يركز أدائها على مقاومة إجهاد الانحناء.

الكابلات المرنة الأخرى::

● كابل الشد: يركز على القدرة على تحمل التوتر، وضمان السلامة الهيكلية والاستقرار الكهربائي للكابل تحت التوتر. على سبيل المثال، يجب أن تكون كابلات الشد المستخدمة في الرافعات قادرة على تحمل عدة أطنان من التوتر.

● كابل مضاد للالتواء: يركز على مقاومة الضغط الناتج عن الالتواء ومنع تلف الكابل أثناء عملية اللف. على سبيل المثال، في توربينات الرياح، يؤدي دوران الشفرات إلى التواء الكابلات، ويجب أن تكون الكابلات المضادة للالتواء قادرة على التكيف مع بيئة الالتواء هذه.

● كابل الروبوت: يركز على التكيف مع الحركات المعقدة وعالية السرعة للروبوتات، مما يضمن استقرار الإشارات ونقلها في الوقت الفعلي. على سبيل المثال، في حركة ذراع الروبوتات الصناعية، تحتاج الكابلات إلى متابعة حركات الذراع بسرعة مع ضمان عدم فقدان الإشارات.

● كابلات المصعد: التركيز على السلامة والموثوقية أثناء عملية رفع المصعد، مع الأخذ في الاعتبار تأثير وزن الكابل على تشغيل المصعد. على سبيل المثال، تحتاج كابلات المصعد إلى عزل جيد ومقاومة للحريق لضمان سلامة الركاب.

● كابلات الرافعات: التركيز على قوة الشد، ومقاومة السحب، ومقاومة الالتواء، والسفر الطويل؛ تستخدم للبكرة، والقطر، والتعليق؛ أكثر مسطحة وأقل دائرية. الغمد أكثر مقاومة للدموع ومقاومة للزيت.

باختصار، يجب أن تكون كابلات سلسلة السحب كابلات مرنة، ولكن الكابلات المرنة ≠ كابلات سلسلة السحب. تشمل الكابلات المرنة كابلات من صناعات خاصة متعددة، ولا يمكن استخدام الكابلات المرنة العادية في سلاسل السحب لفترة طويلة.
