في الوقت الذي تكون فيه سرعة الإنترنت بطيئة، واللعبة غير متصلة بالإنترنت، ومؤتمر الفيديو متوقف، هل تتساءل عما إذا كان هذا وعاء جهاز التوجيه أم أن النطاق العريض ليس رائعًا؟
ولكن في الواقع، من الممكن أيضًا أن يكون كابل Ethernet لم يتم تحديده بشكل صحيح.
في رابط نقل إشارة الشبكة، يعد كابل Ethernet هو الرابط الأكثر سهولة في التغاضي عنه. لكن كابل Ethernet هو الجسر الذي يربط الأجهزة المختلفة، وإذا لم يتم اختيار كابل Ethernet بشكل صحيح، فسيؤثر أيضًا على سرعة نقل بيانات الشبكة للأجهزة في كلا الطرفين.
على سبيل المثال، إذا كانت سرعة جهاز التوجيه 1000 ميجابت في الثانية والنطاق العريض 500 ميجابت في الثانية، وكابل Ethernet المستخدم هو 100 ميجابت في الثانية، فإن سرعة الشبكة النهائية ستكون 100 ميجابت في الثانية فقط.
تصنيف كابلات إيثرنت
في الوقت الحاضر، تنقسم كابلات الشبكة الموجودة في السوق بشكل أساسي إلى: الفئة 5هـ, الفئة 6, الفئة 6 أ, الفئة 7والفئة 8. تم التخلص التدريجي من كابلات الشبكة من الفئة 5 والإصدارات السابقة من قبل السوق نظرًا لانخفاض معدلات نقل البيانات، والتي لا يمكنها تلبية متطلبات الاستخدام المنزلي والصناعي.
| يكتب | معدل الإرسال | عرض النطاق الترددي | مسافة الإرسال | قطر الموصل | نوع التدريع |
|---|---|---|---|---|---|
| كات5e | 1000 ميجابت في الثانية | 100 ميجا هرتز | 100 م | 0.51 ملم | محمية / غير محمية |
| القط6 | 1000 ميجابت في الثانية | 250 ميجا هرتز | 100 م | 0.57 ملم | محمية / غير محمية |
| كات6أ | 10 جيجابت في الثانية | 500 ميجا هرتز | 100 م | 0.57 ملم | محمية / غير محمية |
| القط7 | 10 جيجابت في الثانية | 600 ميجا هرتز | 100 م | 0.58 ملم | محمية مزدوجة |
| القط8 | 25/40 جيجابت في الثانية | 2000 ميغاهيرتز | 30 م | 0.62 ملم | محمية مزدوجة |

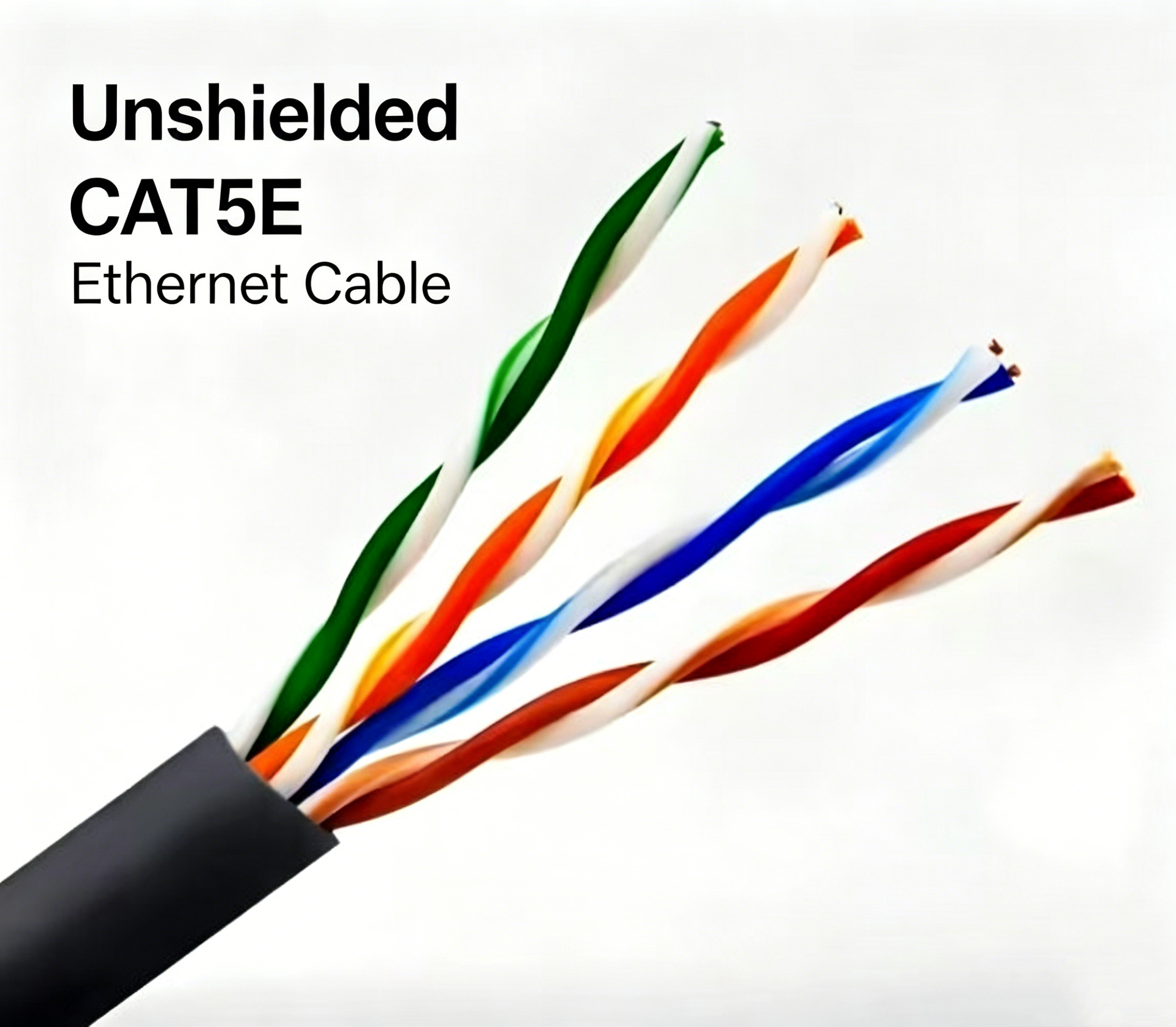

الجانب الخارجي لكابل الشبكة يحمل علامة CAT5E، مع أقصى تردد إرسال يبلغ 100 ميجاهرتز. يمكنه تلبية معدل نقل يبلغ 1000 ميجابت في الثانية في نطاق 100 متر وهو مناسب لشبكات جيجابت.

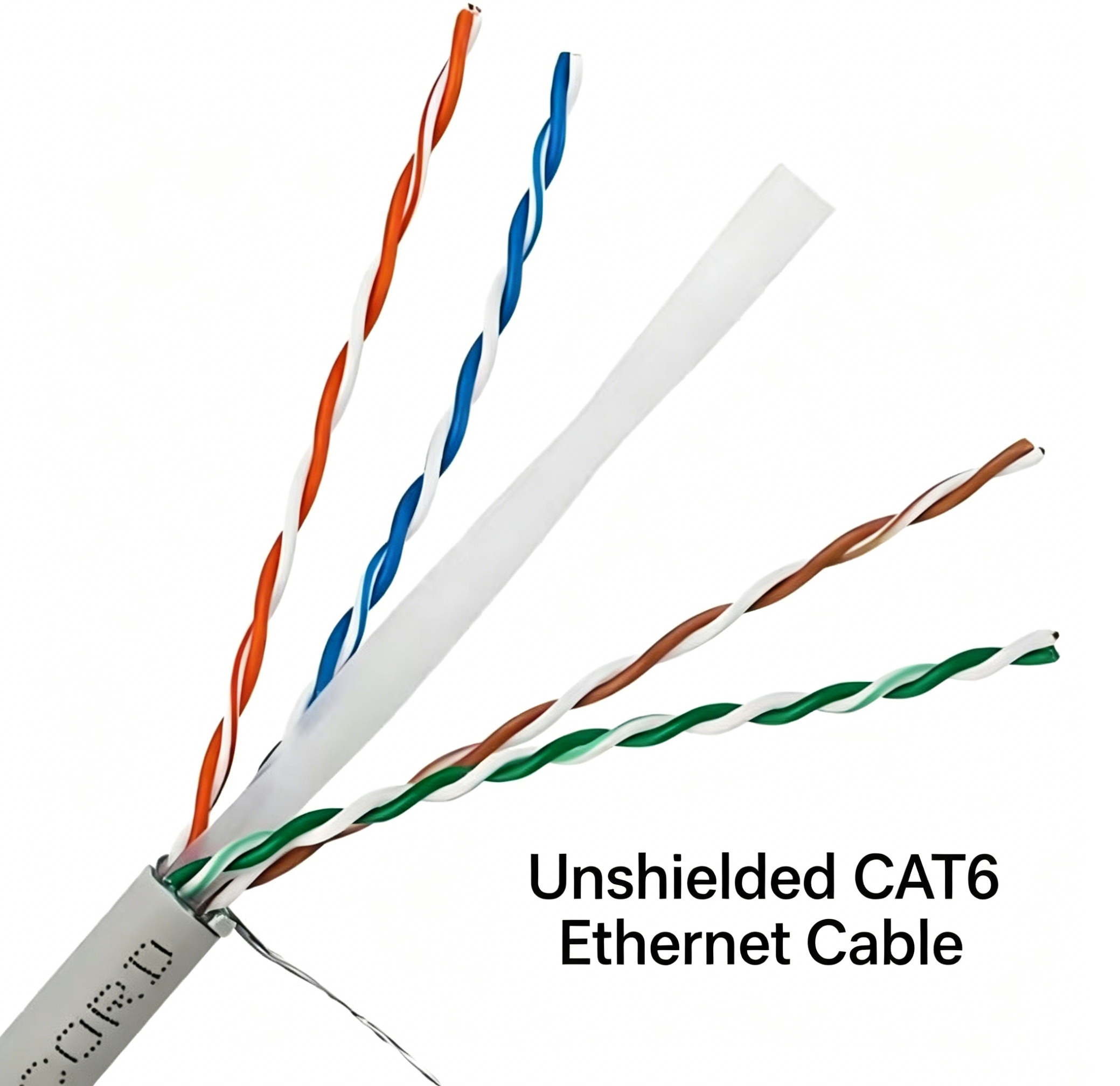

الجانب الخارجي لكابل الشبكة يحمل علامة CAT6، مع أقصى تردد إرسال يبلغ 250 ميجاهرتز. يمكنه تلبية معدل نقل يبلغ 1000 ميجابت في الثانية في نطاق 100 متر وهو مناسب لشبكات جيجابت. من أجل تقليل التداخل بشكل أفضل، أضافت معظم كابلات الفئة 6 هيكلًا عازلًا متقاطعًا، وبالمقارنة مع الفئة 5e، تتميز كابلات الفئة 6 بأقطار أساسية أكبر، ومسافات نقل أطول مستقرة، وأداء أفضل. يمكن لكابلات الفئة 6 المؤهلة أن تدعم شبكات 10 جيجابت في نطاق 55 مترًا.

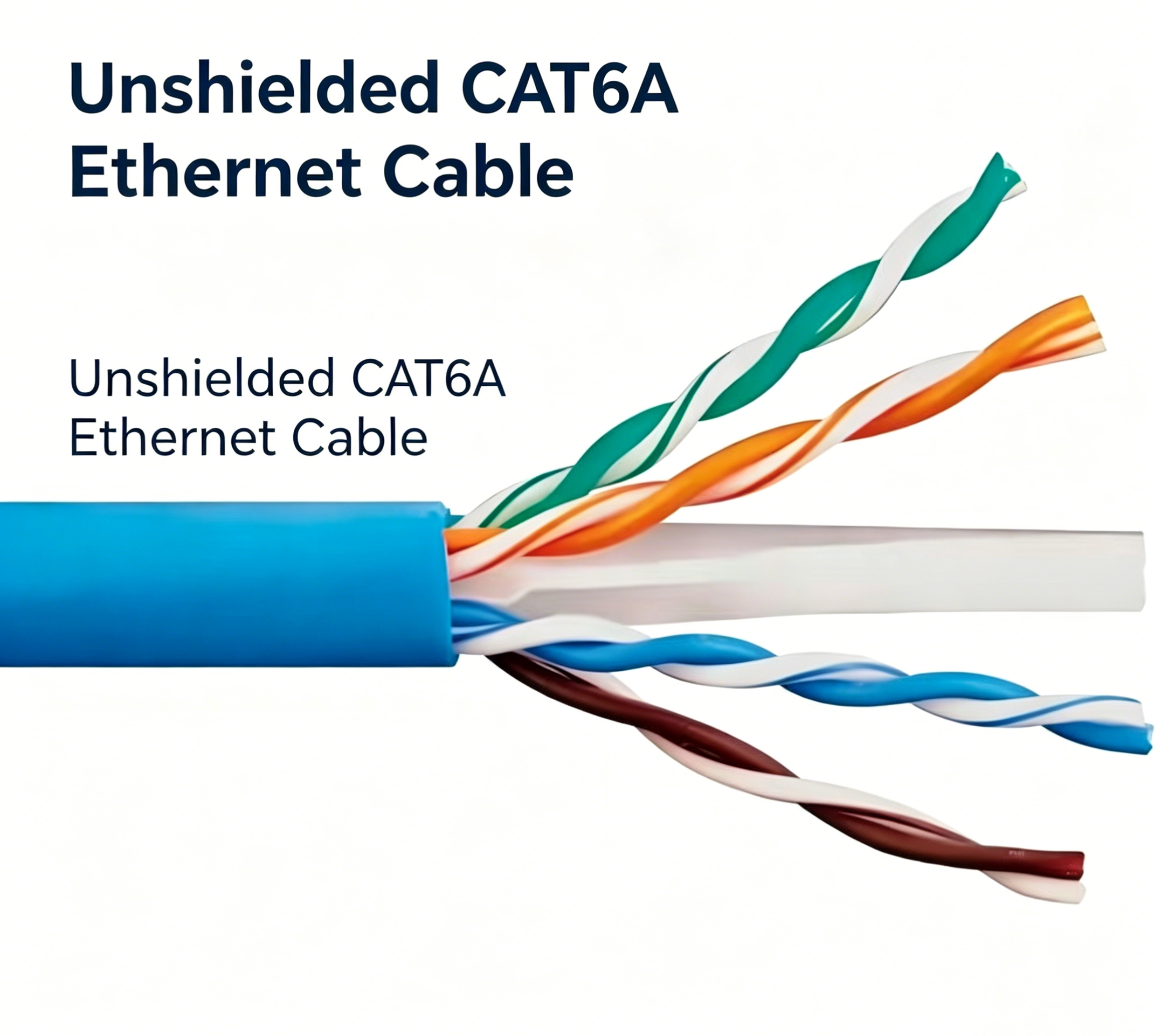

الجانب الخارجي لكابل الشبكة يحمل علامة CAT6A، مع أقصى تردد نقل يبلغ 500 ميجا هرتز ومعدل نقل أقصى يبلغ 10 جيجابت في الثانية ضمن 100 متر، ويدعم شبكات 10 جيجابت.
كابلات الفئة 5e هي CAT5E، وكابلات الفئة 5e هي CAT6A، وبعضها كابل إيثرنت صناعي التي تحمل علامة CAT6E لا تنتمي إلى فئة الكابلات القياسية، ولا يمكن ضمان أداء الإرسال الخاص بها.

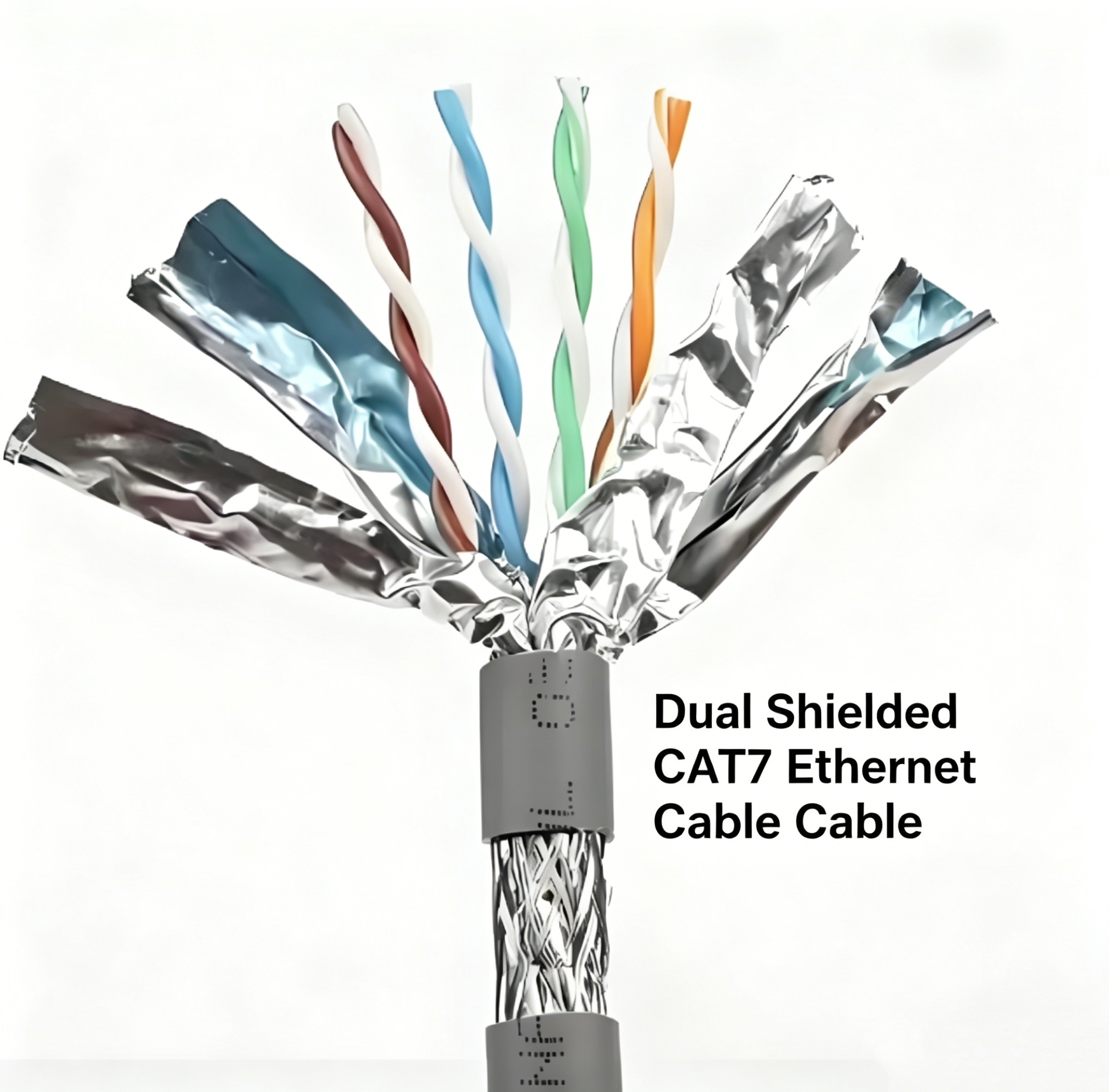

الجانب الخارجي لكابل الشبكة يحمل علامة CAT7، مع أقصى تردد نقل يبلغ 600 ميجاهرتز ومعدل نقل أقصى يبلغ 10 جيجابت في الثانية ضمن 100 متر، ويدعم شبكات 10 جيجابت. تم الآن تكليف كابلات الشبكة من الفئة 7 بإضافة درع مزدوج لتحسين مكافحة توهين الإشارة والتداخل.
كابل إيثرنت من الفئة 8
يتميز الجانب الخارجي لكابل الشبكة بعلامة CAT8، مع عرض نطاق ترددي فائق يبلغ 2000 ميجاهرتز ومعدل نقل أقصى يبلغ 40 جيجابت في الثانية، ولكن ضمن مسافة إرسال تبلغ 30 مترًا فقط. لذلك، يتم استخدامه بشكل عام لتوصيل الأجهزة مثل الخوادم والمحولات وإطارات التوزيع عبر مسافات قصيرة.
تصنيف كابلات إيثرنت التدريع
أنواع كابلات الشبكة المذكورة أعلاه كلها كابلات زوجية ملتوية، والتي يتم تشكيلها عن طريق لف زوج من الأسلاك المعزولة حول بعضها البعض عكس اتجاه عقارب الساعة. يمكن أن تقلل طريقة التشابك هذه من تداخل الإشارة، وكلما زادت كثافة لف السلك، زادت قدرته على مقاومة التداخل.
من أجل زيادة تعزيز القدرات المضادة للتدخل، بعض كابل إيثرنت مرن سيضيف أيضًا طبقات التدريع. اعتمادًا على ما إذا كانت تحتوي على طبقات حماية، يتم تقسيم كابلات Ethernet إلى زوج مجدول محمي (STP) وزوج مجدول غير محمي (UTP).
الزوج الملتوي المحمي (STP)
يشير الزوج الملتوي المحمي إلى إضافة طبقة واحدة أو أكثر من التدريع المعدني داخل غلاف العزل. يمكن لطبقة التدريع المعدنية أن تقلل الإشعاع وتقاوم التداخل، ولا تحمي الإشارات الكهرومغناطيسية الخارجية فحسب، بل تمنع أيضًا التسرب الكهرومغناطيسي للكابل نفسه. لذلك، تتمتع الكابلات المزدوجة المجدولة ذات طبقات التدريع بجودة نقل إشارة أعلى وأداء سري جيد. ولكن سعر الأسلاك المحمية مرتفع نسبيا، كما أن عملية التثبيت معقدة للغاية.

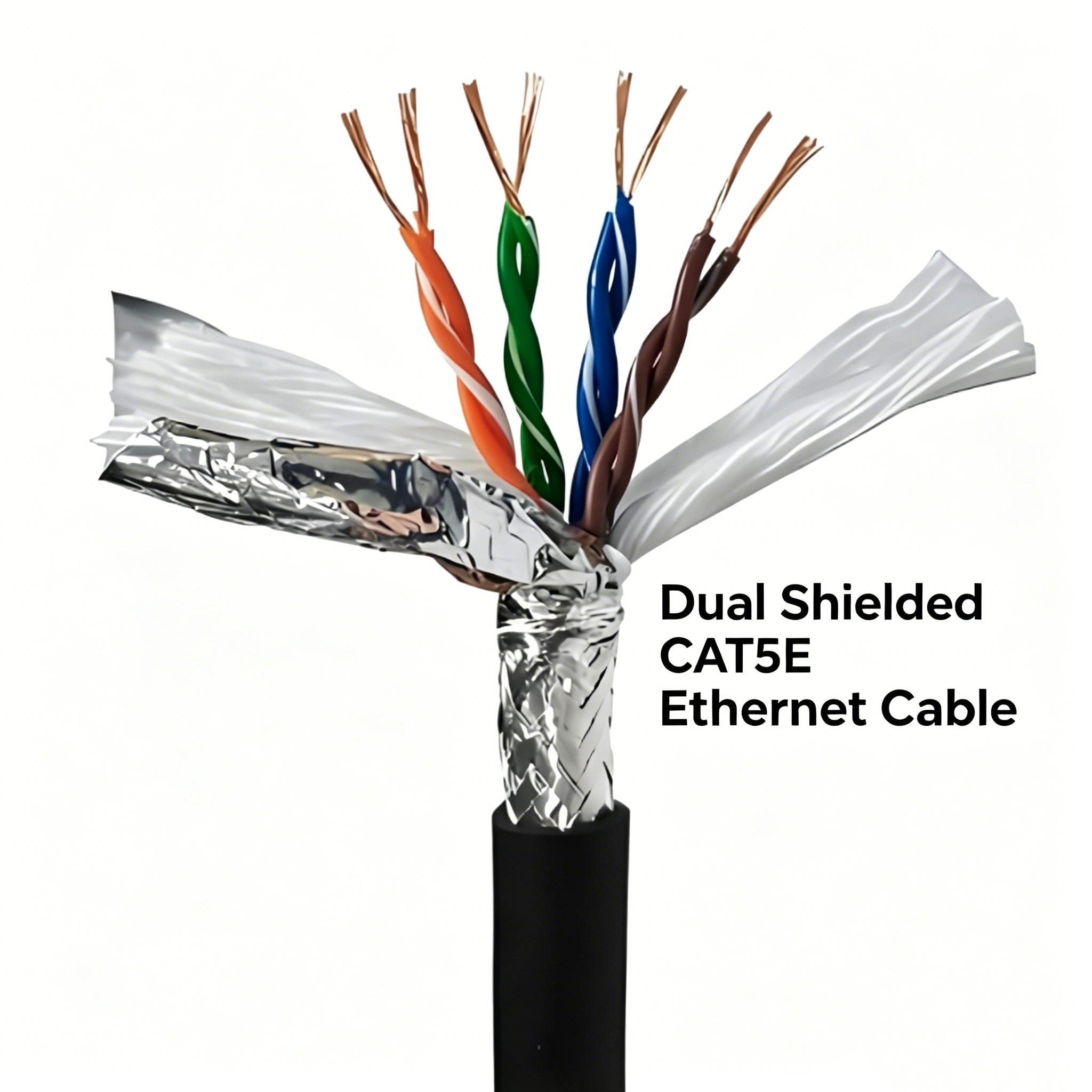

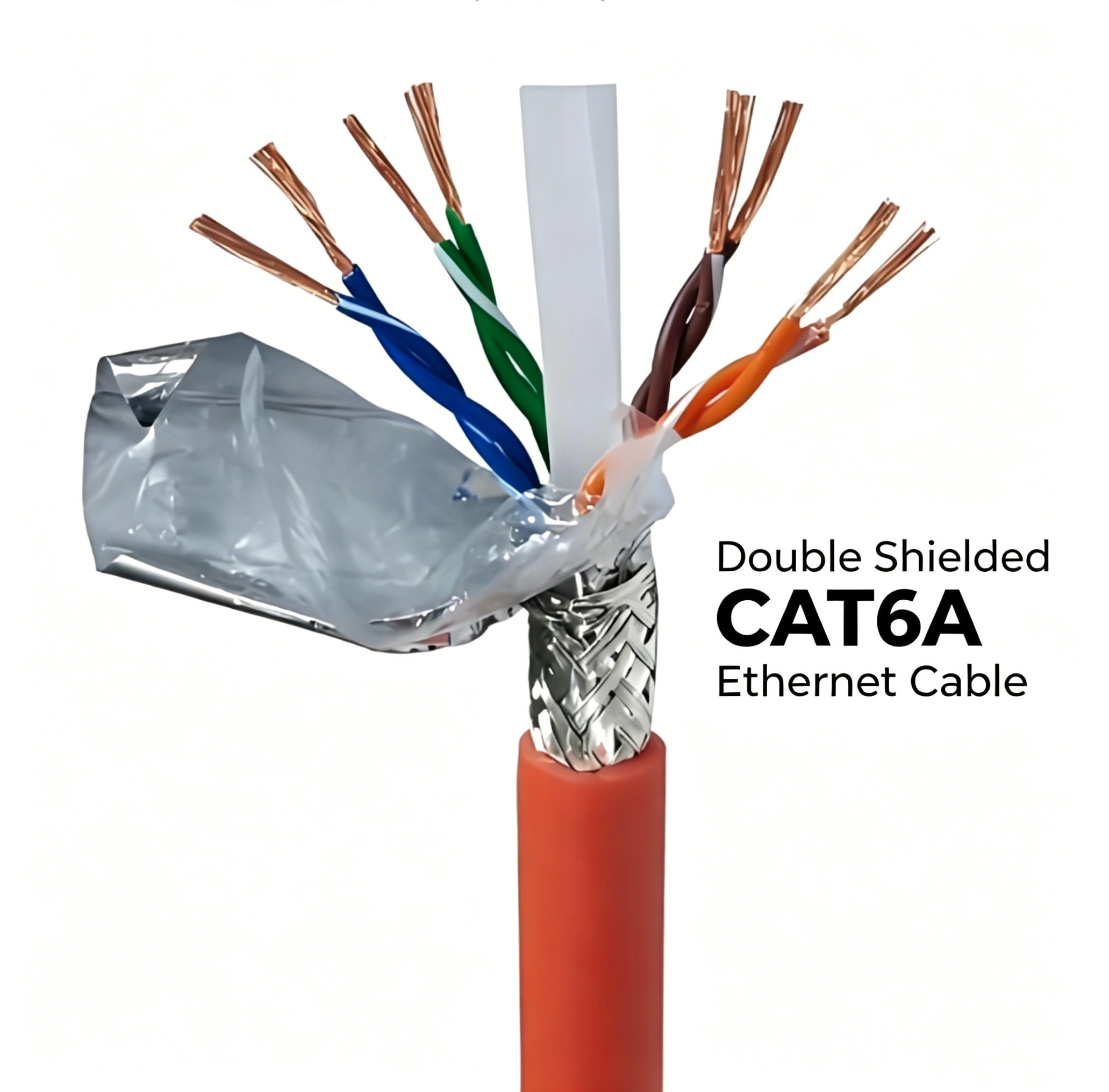

يشير التدريع المزدوج المذكور سابقًا إلى أن كل زوج من نوى الأسلاك له طبقة تدريع مستقلة، وتشترك الطبقة الخارجية في طبقة تدريع واحدة أو أكثر. يحتوي كل زوج من الأسلاك الأساسية على طبقة من رقائق الألومنيوم لتقليل توهين الإشارة والتداخل؛ توجد أيضًا طبقة من الدرع المعدني المضفر على الطبقة الخارجية، والتي يمكن أن تقلل من تداخل المجالات والإشارات المغناطيسية الخارجية، كما تزيد من توتر الكابل.
زوج ملتوي غير محمي (UTP)
تحتوي الكابلات الزوجية الملتوية غير المحمية على طبقة واحدة فقط من الغلاف المطاطي العازل ملفوفة حولها ولا تحتوي على مواد حماية معدنية. الخصائص هي الوزن الخفيف، قطر السلك الإجمالي الصغير، الانحناء السهل، الشبكات المرنة، والسعر الرخيص نسبيًا.
باختصار، كلما ارتفع مستوى كابل الشبكة، كانت المواد المستخدمة أفضل، وكبر القطر الأساسي، وكلما زادت المكونات الإضافية (طبقة الحماية، والهيكل العظمي المتقاطع، وما إلى ذلك)، كان الأداء أفضل، ولكن بالطبع، كلما زاد السعر.
