Thiết kế cáp xích kéo hành trình dài thay đổi khoảnh khắc nhà cung cấp cáp chiều dài hành trình trở thành một biến số kỹ thuật chính. Hành trình dài hơn tạo ra nhiều chu kỳ uốn tích lũy hơn, cao hơn ứng suất kéo, lớn hơn ma sátvà yêu cầu cài đặt chặt chẽ hơn. Việc lựa chọn cáp hành trình dài phù hợp giúp ngăn ngừa sự mệt mỏi của dây dẫn, áo khoác mài mòn, tín hiệu không ổn định và thời gian ngừng hoạt động ngoài kế hoạch trong hệ thống cổng, cần cẩu, nhà kho tự động, máy công cụ và dây chuyền sản xuất đang di chuyển.

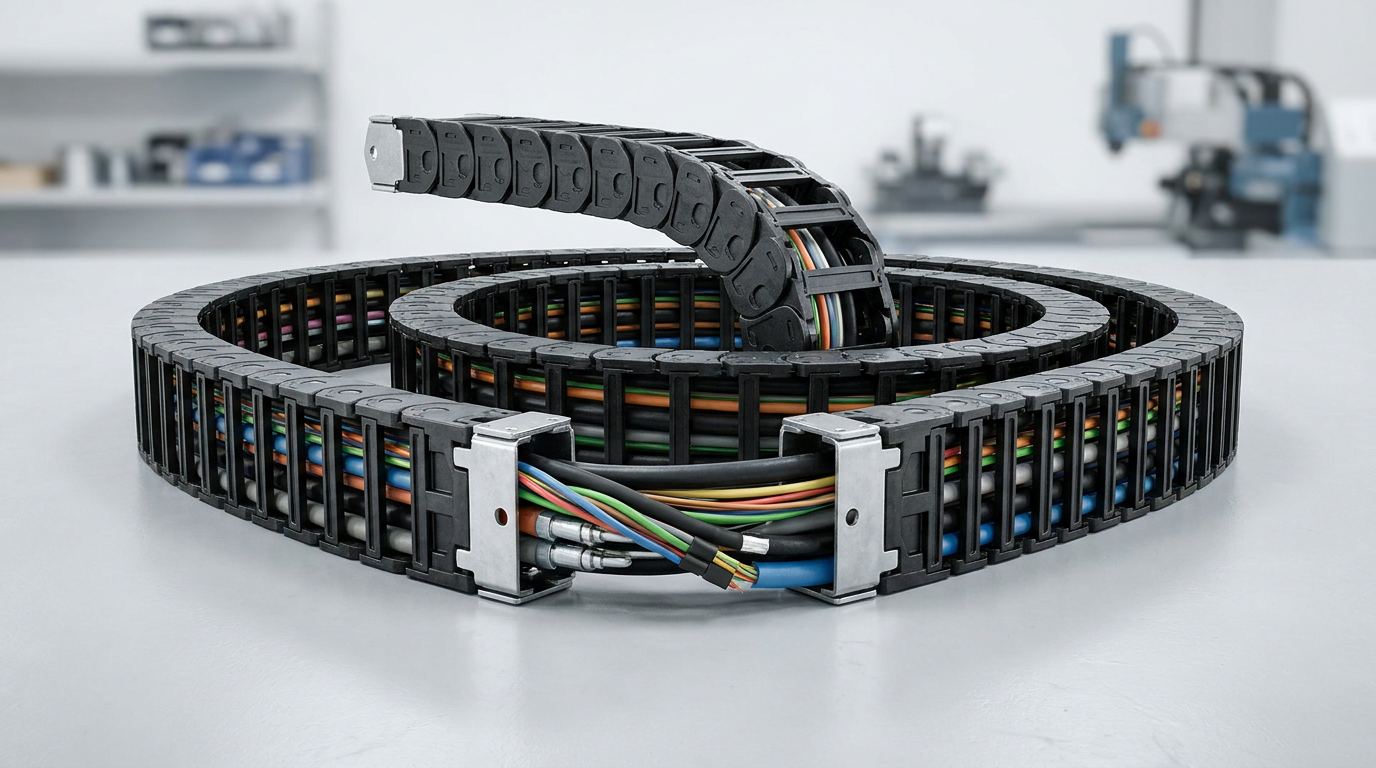

Cáp xích kéo du lịch dài là gì?
Cáp xích kéo hành trình dài là cáp di chuyển linh hoạt được thiết kế cho chiều dài di chuyển của vật mang cáp kéo dài, trong đó lực uốn, trượt và lực kéo lặp lại cao hơn nhiều so với các ứng dụng hành trình ngắn. Nó thường sử dụng dây dẫn sợi mịn, cách điện tối ưu, vỏ bọc có độ ma sát thấp và kết cấu chống xoắn, mài mòn và mỏi trên quãng đường dài.
Định nghĩa và phạm vi ứng dụng
Cáp xích kéo hành trình dài được thiết kế cho các hệ thống trong đó giá đỡ cáp di chuyển trong một hành trình dài, thường từ vài mét đến hàng trăm mét tùy thuộc vào cách bố trí máy. Không giống như cáp tĩnh hoặc cáp linh hoạt tiêu chuẩn, nó phải tồn tại trong chuyển động liên tục trong khi vẫn duy trì hiệu suất điện, tín hiệu, dữ liệu hoặc kiểm soát chất lỏng ổn định.
Các ứng dụng phổ biến bao gồm:
- Hệ thống lưu trữ và truy xuất tự động
- Cần cẩu cảng và thiết bị xếp dỡ container
- Máy giàn CNC
- Đường truyền robot
- Tự động hóa băng tải
- Hệ thống động cơ tuyến tính
- Máy cắt, hàn và in khổ lớn
- Hệ thống xử lý vật liệu có hành trình qua lại dài
Dựa trên dữ liệu nội bộ và phân tích thị trường của chúng tôi, đây là bảng phân tích:
| Loại cáp | Sử dụng điển hình | Khả năng chuyển động | Sự phù hợp cho chuyến đi dài |
|---|---|---|---|
| Cáp tĩnh | cố định hệ thống dây điện | Không có chuyển động liên tục | Nghèo |
| Cáp mềm tiêu chuẩn | Thỉnh thoảng chuyển động | Chu kỳ uốn hạn chế | Thấp |
| Cáp xích kéo | Chuyển động mang liên tục | Chu kỳ uốn cao | Trung bình đến cao |
| Cáp xích kéo du lịch dài | Du lịch vận chuyển mở rộng | Độ uốn cao cộng với ứng suất đột quỵ dài | Xuất sắc |
cwcables Mẹo chuyên nghiệp: Tôi luôn kiểm tra chiều dài hành trình trước khi xem kích thước dây dẫn. Trong các hệ thống hành trình dài, hoạt động cơ học của cáp thường là điểm hỏng thực sự chứ không phải định mức dòng điện của nó.

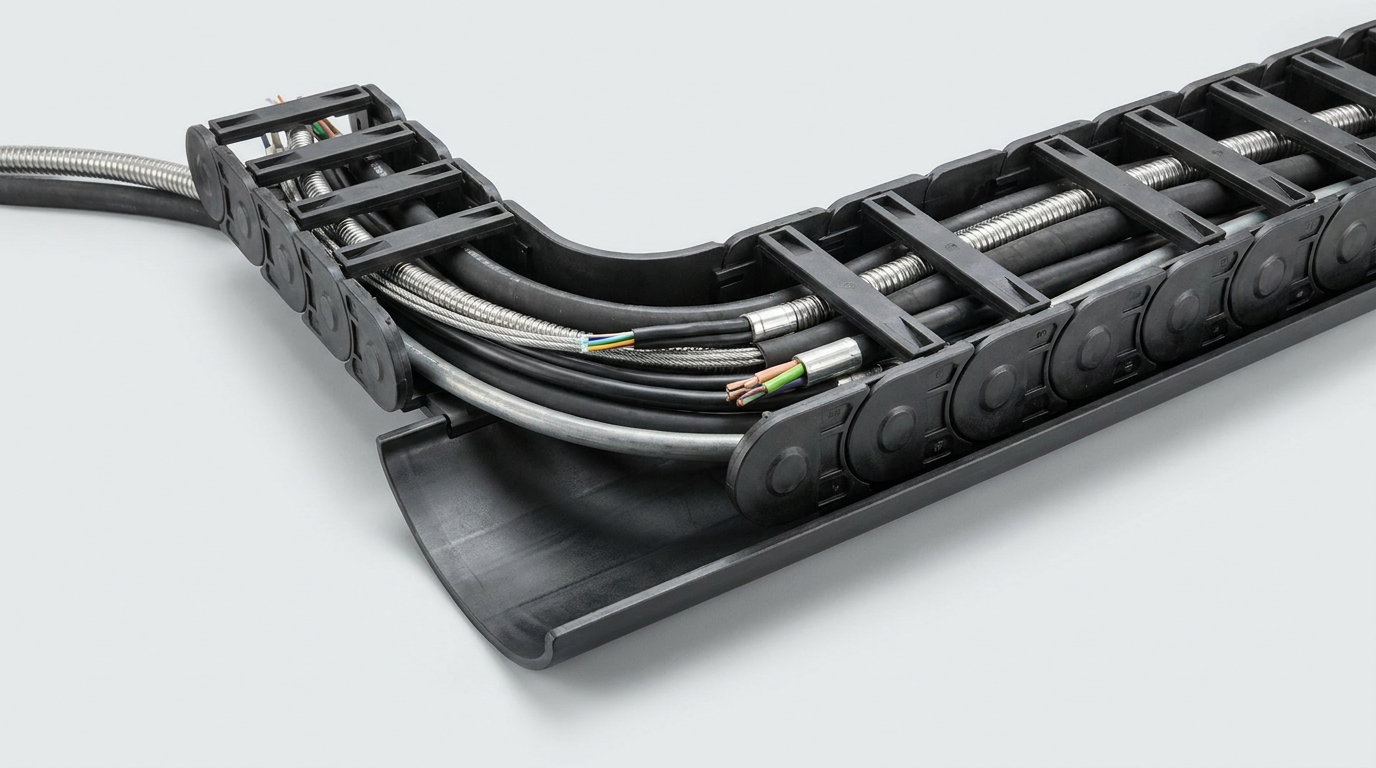

Cáp xích kéo hành trình dài hoạt động như thế nào?
Cáp xích kéo hành trình dài hoạt động bằng cách uốn cong theo hướng có kiểm soát bán kính uốn bên trong giá đỡ cáp khi di chuyển cùng với trục máy. Lớp dây dẫn bên trong, lớp cách nhiệt, tấm chắn và áo khoác của nó được thiết kế để phân bổ ứng suất đồng đều, giảm ma sát và ngăn ngừa xoắn, đứt dây dẫn hoặc mòn áo khoác trong quá trình chuyển động tịnh tiến ở khoảng cách xa.
Điều khiển chuyển động bên trong thiết bị mang cáp
Trong một hệ thống có hành trình dài, cáp không chỉ đơn giản là “uốn cong”. Nó di chuyển qua một vòng điều khiển được hình thành bởi chuỗi kéo. Khi máy di chuyển, một bên của giá đỡ được cố định trong khi đầu chuyển động kéo xích và cáp dọc theo đường ray. Cáp phải cuộn và uốn cong trơn tru mà không bị xoắn, xếp chồng hoặc cọ xát quá mức với các cáp lân cận.
Nguyên tắc làm việc chính bao gồm:
- Bán kính uốn cong được kiểm soát
Cáp không được uốn chặt hơn bán kính uốn tối thiểu định mức của nó. - Quản lý ứng suất trục trung tính
Các dây dẫn được bố trí sao cho ứng suất uốn được phân bổ trên toàn bộ cấu trúc cáp. - Chuyển động ma sát thấp
Chất liệu vỏ ngoài làm giảm lực cản trượt bên trong xích. - Kiểm soát căng thẳng
Độ dài cáp thích hợp sẽ ngăn ngừa hiện tượng giãn khi mở rộng hoàn toàn. - Tách và hướng dẫn
Các vách ngăn, kệ và cách bố trí giá đỡ giúp ngăn cáp bị đứt và mài mòn.
Dựa trên dữ liệu nội bộ và phân tích thị trường của chúng tôi, đây là bảng phân tích:
| Yếu tố thiết kế | Tại sao nó lại quan trọng trong chuyến đi dài | Rủi ro nếu bỏ qua |
|---|---|---|
| Bán kính uốn cong | Kiểm soát căng thẳng mệt mỏi | Dây dẫn bị hỏng |
| Giải phóng mặt bằng cáp | Ngăn chặn sự cọ xát và nén | Áo khoác mài mòn |
| Sự ổn định của lá chắn | Duy trì tính toàn vẹn tín hiệu | EMC vấn đề và mất dữ liệu |
| Chất liệu áo khoác | Chống mài mòn và tiếp xúc với dầu | Nứt hoặc sưng tấy |
| Chiều dài cáp | Kiểm soát độ xoắn và tính linh hoạt | Biến dạng xoắn ốc |
cwcables Mẹo chuyên nghiệp: Tôi không bao giờ lắp đặt cáp hành trình dài khi bị căng. Một lượng nhỏ cáp thả lỏng bên trong giá đỡ là cần thiết vì cáp phải chuyển động tự nhiên, không hoạt động như một sợi dây bị kéo căng.

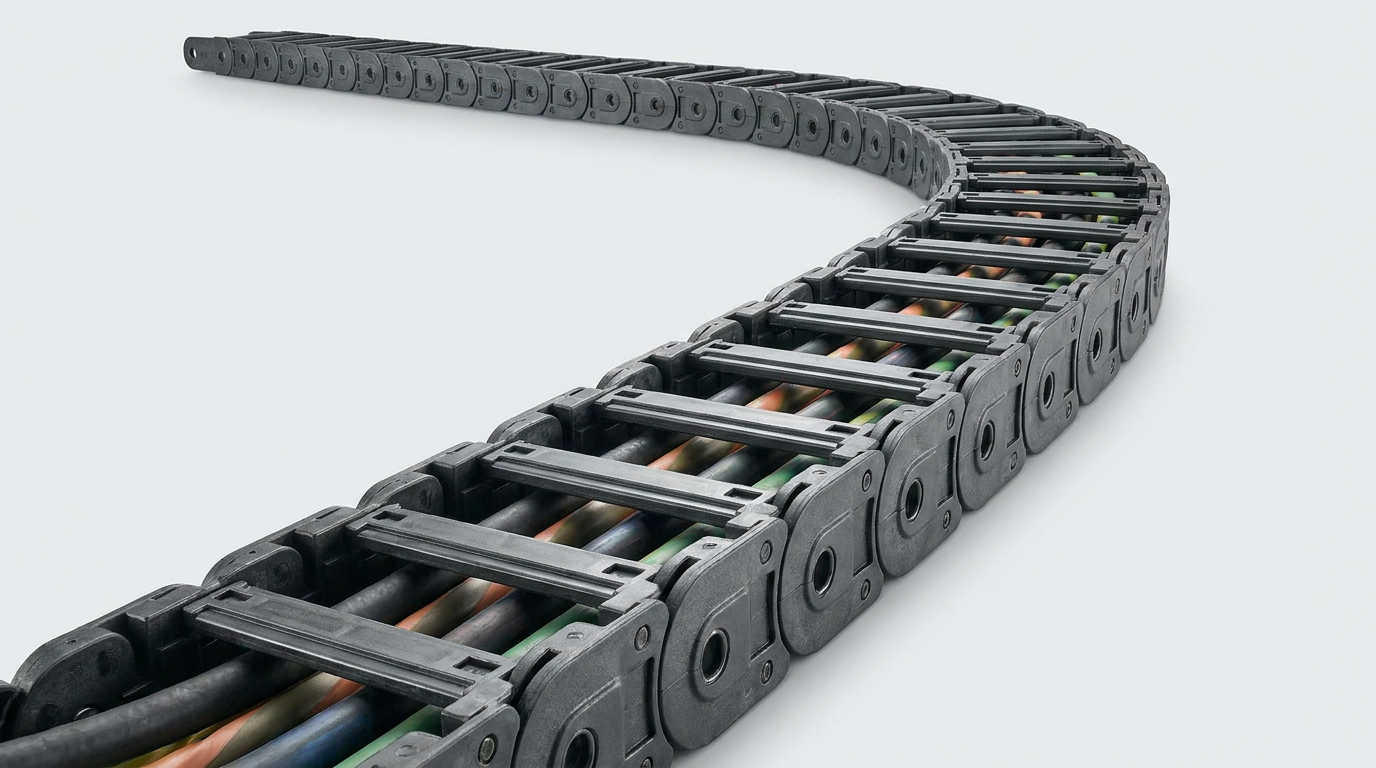

Lợi ích của cáp xích kéo du lịch dài là gì?
Lợi ích chính của cáp xích kéo hành trình dài là tuổi thọ dài hơn, giảm thời gian ngừng hoạt động, độ ổn định tín hiệu tốt hơn, định tuyến cáp an toàn hơn và cải thiện khả năng chống mài mòn, dầu, mỏi khi uốn và ứng suất kéo. Đối với chiều dài di chuyển của giá đỡ cáp dài, những ưu điểm này trực tiếp cải thiện độ tin cậy của máy và giảm chi phí bảo trì theo thời gian.
Ưu điểm về Hiệu suất trong Hệ thống Chuyển động Mở rộng
Cáp hành trình dài không chỉ có tính linh hoạt. Đó là về hiệu suất có thể dự đoán được dưới áp lực cơ học lặp đi lặp lại. Trong tự động hóa hiệu suất cao, sự cố cáp có thể khiến toàn bộ dây chuyền sản xuất, cần cẩu hoặc hệ thống hậu cần dừng hoạt động. Cáp xích kéo hành trình dài được thiết kế có mục đích giảm thiểu rủi ro này bằng cách kết cấu cáp phù hợp với cấu hình chuyển động.
Những lợi ích chính bao gồm:
- Tuổi thọ linh hoạt cao hơn cho chuyển động tịnh tiến liên tục
- Nguy cơ mài mòn thấp hơn bên trong các chuyến tàu sân bay dài
- Độ bền kéo được cải thiện cho quãng đường di chuyển kéo dài
- Bảo vệ tín hiệu tốt hơn vì bộ mã hóa, servo, bus và đường dữ liệu
- Giảm xoắn so với cáp linh hoạt thông thường
- Quản lý cáp sạch hơn trong bố trí máy nhỏ gọn
- Tổng chi phí sở hữu thấp hơn thông qua ít sự thay thế hơn
Dựa trên dữ liệu nội bộ và phân tích thị trường của chúng tôi, đây là bảng phân tích:
| Lợi ích | Tác động thực tế | Ứng dụng phù hợp nhất |
|---|---|---|
| Tuổi thọ uốn dài | Ít thay thế cáp hơn | Tự động hóa 24/7 |
| Chống mài mòn | Độ bền áo khoác dài hơn | Hệ thống vận chuyển trượt |
| Bảo vệ EMC | Truyền tín hiệu ổn định | Hệ thống servo và bộ mã hóa |
| Kháng dầu | Vận hành an toàn hơn trong môi trường khắc nghiệt | Trung tâm gia công và CNC |
| Định tuyến nhỏ gọn | Tích hợp máy tốt hơn | Hệ thống giàn và robot |
cwcables Mẹo chuyên nghiệp: Tôi khuyên bạn nên chỉ định cáp dựa trên số lượng chu kỳ dự kiến, không chỉ khoảng cách di chuyển. Một cú đánh 20 mét chạy cả ngày có thể đòi hỏi khắt khe hơn nhiều so với một hệ thống dài hơn mà chỉ thỉnh thoảng mới di chuyển.
Làm thế nào để duy trì cáp xích kéo du lịch dài?
Để duy trì cáp xích kéo hành trình dài, hãy thường xuyên kiểm tra đường dẫn, bán kính uốn cong, khoảng cách cáp, tình trạng áo khoác và các điểm lắp đặt. Việc bảo trì nên tập trung vào việc ngăn ngừa mài mòn, căng quá mức, nhiễm bẩn, lệch trục và xoắn cáp vì những vấn đề này làm tăng tốc độ hư hỏng của hệ thống cáp hành trình dài.
Các bước kiểm tra và bảo trì phòng ngừa
Bảo trì đặc biệt quan trọng trong các hệ thống di chuyển dài vì các vấn đề lắp đặt nhỏ sẽ trở nên lớn hơn theo khoảng cách. Giá đỡ hơi lệch một chút, ngăn cáp quá tải hoặc bán kính uốn cong không chính xác có thể không hỏng ngay lập tức nhưng có thể rút ngắn đáng kể tuổi thọ sử dụng.
Quy trình bảo trì được đề xuất:
- Kiểm tra vỏ cáp
Tìm kiếm các vết mòn bị phẳng, vết cắt, vết nứt, sưng tấy hoặc được đánh bóng. - Kiểm tra vị trí cáp bên trong giá đỡ
Cáp phải nằm phẳng và song song, không bị chéo hoặc xoắn. - Xác minh bán kính uốn cong
Xác nhận bán kính sóng mang phù hợp hoặc vượt quá thông số kỹ thuật của cáp. - Kiểm tra khả năng giảm căng thẳng ở đầu cố định và chuyển động
Kẹp cáp phải cố định chắc chắn, không bị dập. - Làm sạch đường ray vận chuyển
Loại bỏ phoi, bụi, cặn dầu và các vật lạ. - Giám sát tiếng ồn và độ rung
Tiếng ồn quá mức có thể cho thấy xích bị lệch, ma sát hoặc xích bị mòn. - Xem xét các thay đổi vận hành
Tốc độ cao hơn, chu kỳ hoạt động dài hơn hoặc cáp bổ sung có thể cần phải thiết kế lại.
Dựa trên dữ liệu nội bộ và phân tích thị trường của chúng tôi, đây là bảng phân tích:
| Mục bảo trì | Kiểm tra được đề xuất | Dấu hiệu cảnh báo |
|---|---|---|
| Bề mặt áo khoác | Kiểm tra trực quan | Sự mài mòn, vết nứt, vết cắt |
| Định tuyến cáp | Vị trí bên trong chuỗi | Vượt qua hoặc xoắn |
| Giảm căng thẳng | Tình trạng kẹp | Di chuyển hoặc nghiền cáp |
| Đường ray vận chuyển | Sự liên kết và sự sạch sẽ | Tiếng ồn, độ rung, mảnh vụn |
| Bán kính uốn cong | So sánh với đánh giá cáp | Uốn cong hoặc xoắn chặt |
cwcables Mẹo chuyên nghiệp: Tôi luôn chụp ảnh vật mang cáp trong quá trình vận hành thử. Sau này, những bức ảnh đó giúp bạn dễ dàng xác định xem cáp có bị dịch chuyển, xoắn hoặc bị thay thế không chính xác hay không.
Giá cáp xích kéo du lịch dài là bao nhiêu?
Giá của cáp xích kéo hành trình dài phụ thuộc vào số lượng dây dẫn, mặt cắt ngang, tấm chắn, vật liệu vỏ, định mức điện áp, chứng nhận, khả năng chống dầu, hiệu suất dữ liệu và chiều dài di chuyển của vật mang cáp cần thiết. Cáp hành trình dài thường có giá cao hơn cáp mềm tiêu chuẩn nhưng nó thường giảm thời gian ngừng hoạt động và chi phí thay thế trong các ứng dụng đòi hỏi khắt khe.
Trình điều khiển giá và kỳ vọng ngân sách
Không có một mức giá cố định duy nhất cho cáp hành trình dài vì kết cấu thay đổi tùy theo ứng dụng. Cáp servo có vỏ bọc cho cổng tốc độ cao sẽ đắt hơn cáp điều khiển không có vỏ bọc đơn giản. Tương tự như vậy, Pur áo khoác, dây dẫn có độ uốn cao, cấu trúc lai và các phê duyệt đặc biệt làm tăng chi phí.
Các yếu tố giá chính bao gồm:
- Số lõi hoặc dây dẫn
- Kích thước dây dẫn và hàm lượng đồng
- Loại che chắn và phạm vi bảo hiểm
- Chất liệu áo khoác như PVC, PUR hoặc TPE
- Chống dầu, chất làm mát, tia cực tím hoặc ngọn lửa
- Phạm vi điện áp và nhiệt độ định mức
- Yêu cầu truyền dữ liệu hoặc tín hiệu
- Số lượng đặt hàng tối thiểu và tùy chỉnh
- Kiểm tra và chứng nhận bắt buộc
Dựa trên dữ liệu nội bộ và phân tích thị trường của chúng tôi, đây là bảng phân tích:
| Danh mục cáp | Mức giá tương đối | Lý do điển hình |
|---|---|---|
| Cáp điều khiển không được che chắn | Thấp đến trung bình | Xây dựng đơn giản hơn |
| Cáp điều khiển được bảo vệ | Trung bình | Đã thêm bảo vệ EMC |
| Cáp động cơ servo | Trung bình đến cao | Sức mạnh cộng với hiệu suất lá chắn |
| Cáp mã hóa/dữ liệu | Trung bình đến cao | Yêu cầu về tính toàn vẹn của tín hiệu |
| Cáp lai hành trình dài | Cao | Nhiều chức năng trong một cáp |
| Cáp hành trình dài tùy chỉnh | Biến | Kỹ thuật dành riêng cho ứng dụng |
cwcables Mẹo chuyên nghiệp: Tôi khuyên người mua không nên chỉ so sánh giá mỗi mét. Đối với cáp xích kéo hành trình dài, thước đo tốt hơn là chi phí trên mỗi chu kỳ vận hành hoặc chi phí mỗi năm cho thời gian hoạt động đáng tin cậy của máy.
Các tính năng chính và so sánh
Các tính năng chính của cáp xích kéo hành trình dài bao gồm dây dẫn có độ uốn cao, vỏ chống mài mòn, lớp dây dẫn được tối ưu hóa, lớp chắn ổn định, khả năng chịu dầu và hiệu suất uốn được kiểm soát. So với cáp linh hoạt tiêu chuẩn, nó được chế tạo để có chiều dài di chuyển mang cáp dài hơn, tuổi thọ chu kỳ cao hơn và hoạt động đáng tin cậy hơn trong các thiết bị công nghiệp chuyển động liên tục.
So sánh tính năng cho các ứng dụng hành trình dài
Cáp hành trình dài khác với cáp tiêu chuẩn ở cả lựa chọn vật liệu và thiết kế cơ khí. Cáp phải chịu được các tác động kết hợp của uốn cong, trượt, tăng tốc, giảm tốc và tiếp xúc với môi trường. Trong nhiều hệ thống, dây cáp cũng quan trọng như bộ truyền động, động cơ hoặc bộ điều khiển vì sự cố về điện có thể khiến toàn bộ máy ngừng hoạt động.
Dựa trên dữ liệu nội bộ và phân tích thị trường của chúng tôi, đây là bảng phân tích:
| Tính năng | Cáp linh hoạt tiêu chuẩn | Cáp xích kéo du lịch dài | Tại sao nó quan trọng |
|---|---|---|---|
| Thiết kế dây dẫn | Sợi linh hoạt | Dây dẫn có độ uốn cao sợi mịn | Cải thiện khả năng chống mệt mỏi |
| Nằm cáp | Mục đích chung | Tối ưu hóa cho việc uốn lặp đi lặp lại | Giảm xoắn và căng thẳng |
| Chất liệu áo khoác | PVC hoặc các hợp chất cơ bản | Tùy chọn PUR, TPE hoặc PVC cao cấp | Cải thiện khả năng chống mài mòn và dầu |
| Che chắn | Không bắt buộc | Thiết kế bện hoặc giấy bạc/bện ổn định | Bảo vệ tín hiệu và hiệu suất EMC |
| Bán kính uốn cong | Vừa phải | Được thiết kế để uốn sóng mang động | Hỗ trợ tuổi thọ dài hơn |
| Chiều dài hành trình | Ngắn đến trung bình | Trung bình đến rất dài | Phù hợp với hành trình máy mở rộng |
| Dung sai cài đặt | Tha thứ hơn | Yêu cầu định tuyến chính xác | Ngăn ngừa mài mòn sớm |
| Tuổi thọ sử dụng | Phụ thuộc vào ứng dụng | Được thiết kế cho số lượng chu kỳ cao | Giảm thời gian ngừng hoạt động |
Ưu tiên lựa chọn bổ sung:
- Ghép loại cáp với tốc độ chuyển động và gia tốc.
- Sử dụng các buồng mang riêng biệt cho đường dây điện, tín hiệu và khí nén khi cần thiết.
- Tránh đổ đầy xích kéo.
- Chọn tấm chắn dựa trên truyền động động cơ và độ nhạy tín hiệu.
- Xác nhận khả năng tương thích của áo khoác với dầu, chất làm mát, nhiệt độ và tiếp xúc ngoài trời.
cwcables Mẹo chuyên nghiệp: Tôi muốn xem lại cách bố trí đầy đủ của nhà cung cấp cáp trước khi xác nhận việc xây dựng cáp. Cáp tốt nhất vẫn có thể bị hỏng sớm nếu bị ép vào dây xích quá tải hoặc phân chia kém.
Yếu tố chi phí và mua hàng
Khi mua cáp xích kéo hành trình dài, hãy đánh giá tổng chi phí hệ thống thay vì chỉ tính đơn giá. Các yếu tố quan trọng bao gồm chiều dài hành trình, tốc độ chu kỳ, bán kính uốn cong, môi trường, tấm chắn, vật liệu áo khoác, tốc độ máy, không gian lắp đặt và tuổi thọ dự kiến. Thông số kỹ thuật phù hợp giúp tránh thời gian ngừng hoạt động tốn kém và việc thay thế cáp nhiều lần.
Hướng dẫn mua hàng thực tế
Việc mua hàng đáng tin cậy bắt đầu với hồ sơ chuyển động. Người mua nên thu thập chi tiết ứng dụng trước khi yêu cầu báo giá, đặc biệt khi cáp sẽ được sử dụng trong các thiết bị có chu kỳ cao hoặc hành trình dài. Đối với các khuyến nghị của cwcable, thông tin hữu ích nhất là chiều dài hành trình, tốc độ, gia tốc, bán kính uốn cong, chức năng cáp và môi trường vận hành.
Sử dụng danh sách kiểm tra mua hàng này:
- Xác định chức năng cáp
Nguồn, điều khiển, servo, bộ mã hóa, dữ liệu, bus hoặc hybrid. - Xác nhận chiều dài hành trình của nhà cung cấp dịch vụ cáp
Bao gồm chiều dài hành trình, chiều dài vòng lặp và cách sắp xếp lắp đặt. - Xác định tần số chuyển động
Chuyển động liên tục, ngắt quãng hoặc thỉnh thoảng. - Kiểm tra giới hạn bán kính uốn cong
So sánh không gian máy với yêu cầu về cáp. - Xem xét phơi nhiễm môi trường
Dầu, chất làm mát, tia cực tím, nước, vết hàn, nhiệt độ hoặc hóa chất. - Xác định nhu cầu EMC
Chọn tấm chắn cho hệ thống VFD, servo, bộ mã hóa và truyền thông. - Sơ đồ bố trí lắp đặt
Bao gồm khoảng cách giữa các dải phân cách, tỷ lệ lấp đầy và khoảng cách cáp. - Yêu cầu tài liệu phù hợp
Bảng dữ liệu, dữ liệu thử nghiệm, phê duyệt và khuyến nghị cài đặt.
Dựa trên dữ liệu nội bộ và phân tích thị trường của chúng tôi, đây là bảng phân tích:
| Yếu tố mua | Lựa chọn rủi ro thấp | Sai lầm có nguy cơ cao |
|---|---|---|
| Chiều dài hành trình | Chỉ định chuyến đi đầy đủ của hãng vận chuyển | Chỉ ước lượng hành trình máy |
| Bán kính uốn cong | Sử dụng bán kính động định mức | Chỉ chọn cáp theo đường kính ngoài |
| Áo khoác | Môi trường trận đấu | Bỏ qua việc tiếp xúc với dầu hoặc chất làm mát |
| Che chắn | Chọn theo điều kiện EMC | Sử dụng cáp không được che chắn gần ổ đĩa |
| Tỷ lệ lấp đầy | Để lại không gian di chuyển | Quá tải tàu sân bay |
| Hỗ trợ nhà cung cấp | Cung cấp dữ liệu ứng dụng | Mua mà không xem xét chuyển động |
cwcables Mẹo chuyên nghiệp: Tôi luôn yêu cầu tốc độ di chuyển và khả năng tăng tốc của máy chứ không chỉ chiều dài. Chuyển động hành trình dài nhanh tạo ra lực căng cáp rất khác so với chuyển động chậm trên cùng một khoảng cách.
Phần kết luận
Cáp xích kéo hành trình dài thay đổi trọng tâm thiết kế từ tính linh hoạt cơ bản sang độ tin cậy chuyển động hoàn chỉnh. Để kéo dài chiều dài di chuyển của sóng mang cáp, cáp phải kiểm soát ứng suất uốn, ma sát, mài mòn, độ ổn định che chắn và lực kéo. Việc lựa chọn, lắp đặt và bảo trì đúng cách là điều cần thiết để có tuổi thọ lâu dài và hiệu suất máy đáng tin cậy.
Khuyến nghị cuối cùng về hiệu suất di chuyển đường dài đáng tin cậy
Hệ thống hành trình dài yêu cầu cáp được thiết kế cho môi trường chuyển động hoàn toàn. Cáp phù hợp phải phù hợp với thiết kế sóng mang, bán kính uốn cong, tốc độ, chu kỳ hoạt động, yêu cầu che chắn và các điều kiện xung quanh. Cáp mềm tiêu chuẩn ban đầu có vẻ chấp nhận được nhưng nó có thể bị hỏng nhanh chóng khi tiếp xúc với chuyển động đường dài liên tục.
Để có quy trình đặc tả tốt hơn, hãy chuẩn bị:
- Loại máy và môi trường hoạt động
- Chiều dài hành trình cần thiết và cách bố trí phương tiện vận chuyển
- Tốc độ, khả năng tăng tốc và chu kỳ làm việc
- Chức năng cáp và yêu cầu về điện
- Bán kính uốn cong và không gian lắp đặt có sẵn
- Tiếp xúc với dầu, chất làm mát, nước, tia cực tím, nhiệt hoặc hóa chất
- Yêu cầu phê duyệt hoặc tiêu chuẩn ngành
cwcables có thể giúp đánh giá những chi tiết này và đề xuất loại cáp xích kéo hành trình dài phù hợp với ứng dụng thay vì buộc cáp chung vào một hệ thống đòi hỏi khắt khe.
cwcables Mẹo chuyên nghiệp: Lời khuyên cuối cùng của tôi rất đơn giản: hãy thiết kế cáp và sóng mang cùng nhau. Trong các ứng dụng di chuyển xa, độ tin cậy đến từ hệ thống di chuyển hoàn chỉnh chứ không chỉ từ cáp.
