Otomatik üretim hatlarında, robot kollarında ve diğer hareketli ekipmanlarda, kablo zincirleri içindeki ağ kabloları, kritik veri aktarım görevlerini üstlenir. Birçok mühendis ve bakım personeli ortak bir sorunla karşılaştı: Ağ sabit durumdayken normal şekilde çalışıyor ancak ileri geri hareket sırasında hız düşüşleri, gecikme, paket kaybı ve hatta bağlantı kopması yaşıyor.

Normal ağ kabloları neden kablo zincirlerinde performansı koruyamıyor? Sürekli bükme sırasında tutarlı iletim sağlamak için uygun kablolar nasıl seçilir ve standart kurulum kurallarına nasıl uyulur? Ayrıntılı olarak inceleyelim.

1. Hareket esnasında hızın azalmasının temel nedeni Endüstriyel Ethernet kablosu

Tekrarlanan bükülme, esneme ve sürtünme, ortak kabloların iç yapısına zarar verecek ve sinyal bütünlüğünü tehlikeye atacak, bu da zayıf ağ performansına yol açacaktır:

● Eşleştirilmiş kabloların büküm aralığının bozulması empedans dengesizliğine ve ciddi karışmalara neden olur.

● İletken yorgunluğu mikro çatlaklara ve direncin artmasına yol açarak sinyal zayıflamasını artırır.

● Hasarlı koruma, motorlardan ve invertörlerden kaynaklanan elektromanyetik girişime izin vererek bit hatalarına ve paket kaybına neden olur.

● Aşınmış ve çatlamış dış kılıflar tüm kablo yapısını daha da deforme eder.

Kısacası sıradan ev veya standart endüstriyel ağ kabloları dinamik uygulamalar için tasarlanmamıştır. Doğru seçim temel çözümdür.

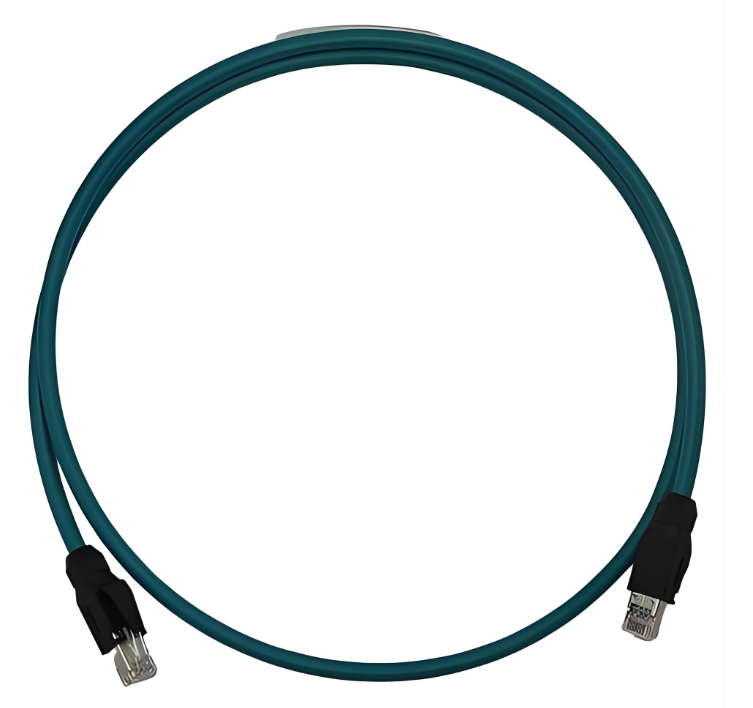

2. Seçimi esnek Ethernet kablosu: istikrarlı ve dinamik aktarımın anahtarı

Kablo özellikleri uzun vadeli çalışma performansını doğrudan belirler. Aşağıdaki altı temel göstergeye odaklanın:

Kablo Kategorisi

Kablo derecesini gerekli bant genişliğinizle eşleştirin:

● Gigabit Ethernet için: Seçin CAT5e zincir dereceli esnek kablolar 5 milyon döngüden fazla bükülme ömrüne sahiptir.

● 10 Gigabit Ethernet, makine görüşü ve yüksek frekanslı veri toplama için: Benimseyin CAT6A yüksek esnek kablolar Üstün yüksek frekans kararlılığı için.
Alüminyum kaplı bakır iletkenli düşük kaliteli kablolardan kaçının.

İletken Yapısı

Zincir kablolar için çok telli kalaylı oksijensiz bakır standarttır. Çoklu ince teller milyonlarca bükülmeye dayanacak mükemmel esneklik sağlar. Aramid iplik veya merkezi güç elemanlarıyla güçlendirilmiş kablolar, gerilime etkili bir şekilde direnç gösterir ve iletken deformasyonunu önler.

İç Yapı

Yüksek kaliteli zincir kabloları tel çiftlerini izole etmek için diferansiyel büküm adımı ve çapraz ayırıcılar uygulayın. Bu, bükme sırasında ekstrüzyonu ve karışmayı önler. Köpüklü PE veya XLPE yalıtım, geniş bir sıcaklık aralığında düşük dielektrik kaybı ve istikrarlı performans sunar.

Ekranlama Performansı

Endüstriyel alanlar güçlü elektromanyetik girişimlerle doludur. Koruma vazgeçilmezdir:

● Yoğun girişim ortamları: Kullanım SFTP (folyo + örgülü kalkan) �'in üzerinde örgü kapsama alanıyla.

● Genel endüstriyel ortamlar: FTP (tek folyo kalkan) kabul edilebilir.

● Kablo zinciri uygulamaları için UTP ekransız kablolar önerilmez.

Dış Kılıf Malzemesi

Kılıf malzemesi aşınmaya, yağa ve bükülme direncine karar verir:

● PUR ethernet kablosu en iyi seçimdir. -40°C'den +80°C'ye kadar sürekli çalışır; aşınmaya, yağa, kimyasallara ve yaşlanmaya karşı olağanüstü direnç gösterir.

● TPE alternatif bir seçenektir. PVC kılıflar, sık sık büküldüğünde kolayca çatladıkları için kesinlikle yasaktır.

Bükme Yarıçapı

Kablonun dinamik bükülme yarıçapının kablo zincirininkinden küçük olduğundan emin olun. Birinci sınıf esnek kablolar, kompakt kurulum için ideal olan 8~10 × dış çap bükülme yarıçapını destekler.

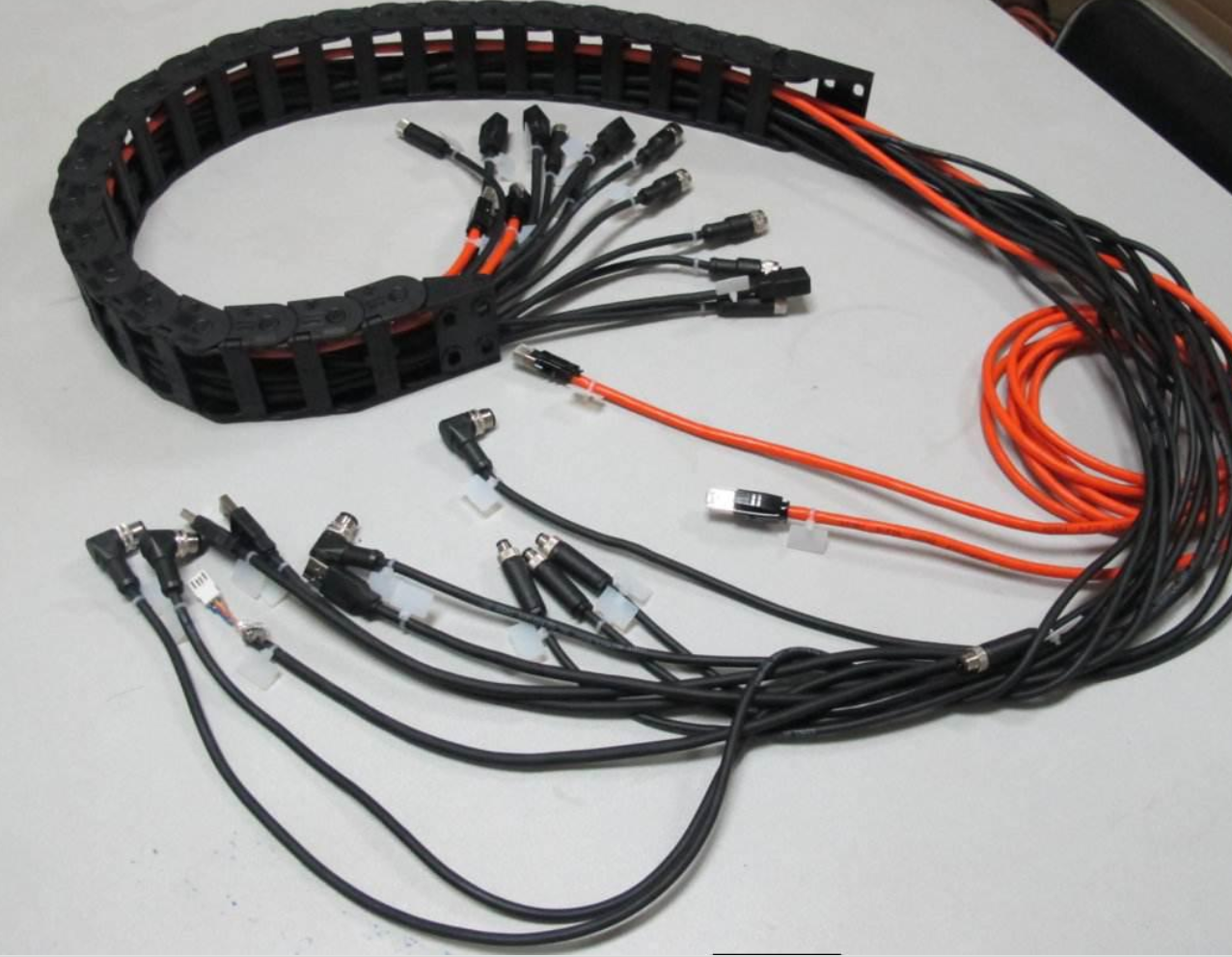

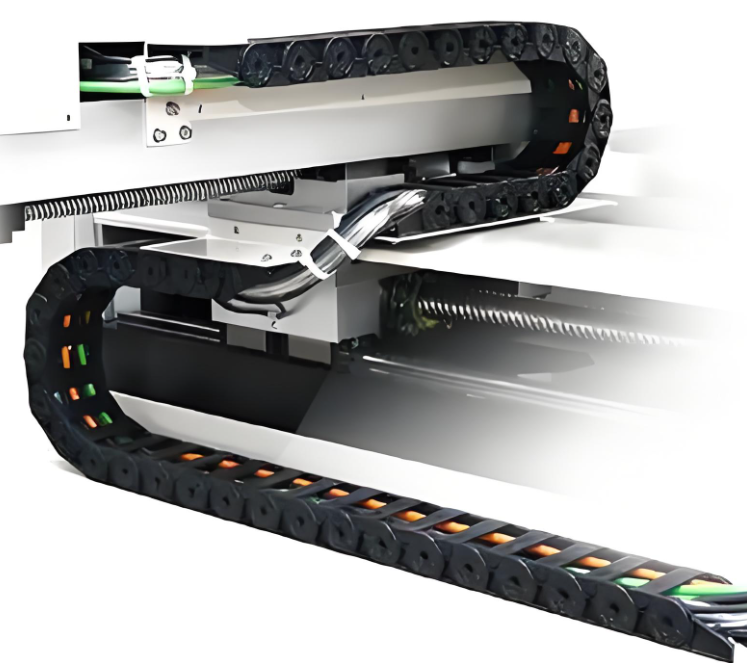

3. Esnek Ethernet kabloları için standart kurulum kuralları

● Nitelikli kablolarla bile yanlış kurulum ağ arızalarına neden olacaktır. Bu kurallara kesinlikle uyun:

● Ekstra uzunluk bırakın: Gerginliği ve deformasyonu önlemek için uzun hareket zincirleri için kablo uzunluğunun %5~'unu ayırın.

● Güç ve veri kablolarını ayırın: Esnek Ethernet kablolarını güç kablolarından yalıtmak için bölücüler kullanın ve paraziti azaltmak için güvenli aralık bırakın.

● Uçlardaki gerilimi azaltma: Gerilimi dağıtmak için kablo uçlarını zincir uçlarından 10~30 × kablo dış çapı kadar bir mesafeye sabitleyin.

● Bükülme veya dolaşma yok: Kurulumdan önce kablo bükülmesini giderin. Kabloları çaprazlamadan veya bükülmeden zincirin içinde düz tutun.

● Uygun sıkılık: Kabloları orta derecede düzenleyin; ne aşırı kalabalık, ne de aşırı gergin.

4. Konektör ve Günlük Bakım

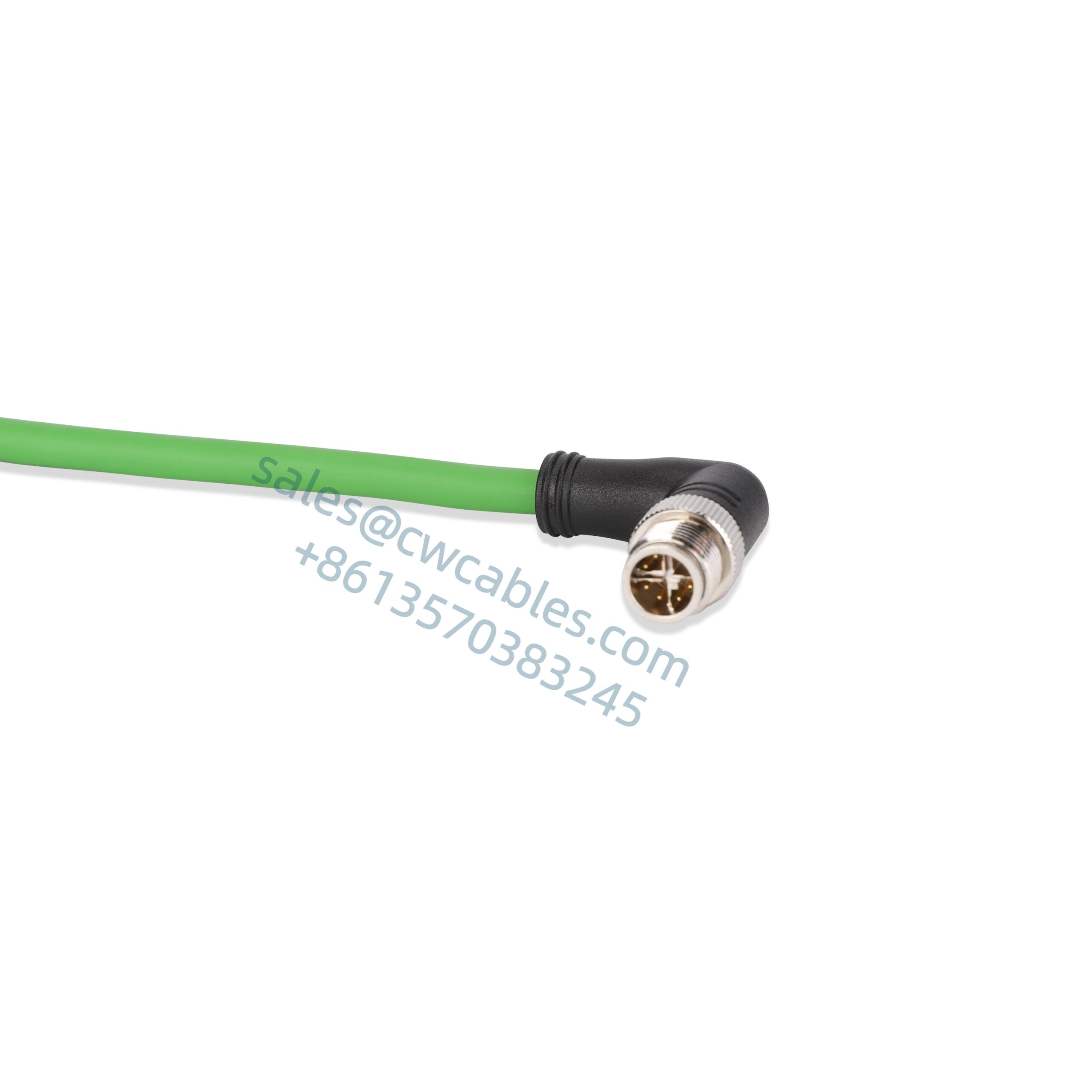

● M12 veya endüstriyel RJ45 gibi endüstriyel korumalı konnektörler kullanın. 360° ekranlama sürekliliğini ve tam topraklamayı sağlayın. Bağlantı ve ağ kablosu enjeksiyon kalıplama yoluyla entegre edilebilirse servis ömrü daha uzun olacaktır.

● Düzenli denetimler yapın. Kılıf aşınmasını, açıkta kalan korumayı ve gevşek konnektörleri kontrol edin. Kablonun hasar görmesini önlemek için zincirin içindeki kalıntıları temizleyin.

● Aşırı sıcaklık, yağ veya nem içeren zorlu ortamlar için denetim sıklığını artırın.

5. Özet

Esnek Ethernet kabloları için tam hızın ve düşük paket kaybının korunması, aşağıdakileri içeren eksiksiz bir çözüm seti gerektirir: makul seçim, standart kurulum ve düzenli bakım.

● Gigabit uygulaması: PUR kılıflı CAT5e SFTP kablosu, bükülme ömrü ≥ 5 milyon döngü.

● 10-Gigabit uygulaması: CAT6A SFTP güçlendirilmiş kablo, bükülme ömrü ≥ 10 milyon döngü.

Yazarın bu sektördeki uzun yıllara dayanan deneyimine dayanarak, ağ kablosunun iletim hızının bükme işlemi sırasında azalmamasını sağlamak için ağ kablosunun bükülme yarıçapını mümkün olduğu kadar büyük ayarlamaya çalışmamız gerektiği, böylece ağ kablosunun servis ömrünün de daha uzun olması gerektiği sonucuna varılmıştır.

Yukarıdaki yönergeleri izleyerek hız bozulma sorunlarını ortadan kaldırabilir ve hareketli endüstriyel ekipmanlar için uzun vadeli istikrarlı veri iletimi sağlayabilirsiniz.
