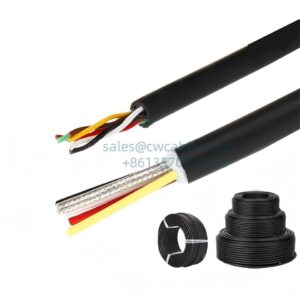

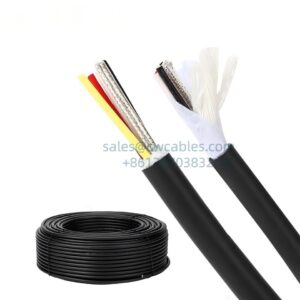

INDUSTRIAL ROBOT DRAG CHAIN CABLE
Эти роботизированные тросы с защитой от скручивания подходят для соединения между базой промышленного робота и блоком управления и специально разработаны для движения базы робота в буксирных цепях. Это отличный выбор для обеспечения надежности и продления срока службы роботизированных изделий.
INDUSTRIAL ROBOT DRAG CHAIN CABLE Parameter
●Специальная изоляция из ПВХ, специальная оболочка из ПВХ, обладающая высокой гибкостью и устойчивостью к деформации.
● Диапазон температур: мобильная установка от -5°C до +70°C, стационарная установка от -15°C до +70°C.
●Номинальное напряжение источника питания Uo/U: 300/500 В, данные: 300/300 В.
●Испытательное напряжение Источник питания: 2000 В Данные: 1500 В
●Сопротивление изоляции: минимум 20 МОм x км.
●Минимальный радиус изгиба: мобильная установка — 6 диаметров кабеля, стационарная установка — 6 диаметров кабеля.
INDUSTRIAL ROBOT DRAG CHAIN CABLE Состав
● Медные луженые (менее 0,5 мм2) или голые медные (0,5 мм2 и выше) жилы, сверхтонкая медная проволока, соответствующая DIN VDE 0295, класс 6 и IEC 60228, класс 6.
● Специальная изоляция из ПВХ.
● Жиловая жила имеет цветовую маркировку.
● Оптимальный шаг скрутки сердечников.
● Улучшенная экранирующая оплетка из луженой медной проволоки.
● Минимальный уровень покрытия 85 %.
● Специальная внешняя оболочка из ПВХ.
● Черное (RAL9005) матовое покрытие.
| КАБЕЛЬ ПРОМЫШЛЕННОГО РОБОТА ДВИГАЮЩЕЙ ЦЕПИ (50-миллионные испытания на надежность буксировочной цепи) | ||||
| Нет. | Код продукта | Количество жил и площадь поперечного сечения | Приблизительный внешний диаметр (мм) | Цвет внешней оболочки |
| (НО.Xm㎡) | ||||
| 1 | Л-РО-ГГ507.52.2417 | 2x(4x2x0,21+4x(2x2x0,2)+20×1,0 | 23 | Черный |
| 2 | Л-РО-ГГ507.66.2417 | (17x2x0,2)+32×1,0 | 23 | Черный |
| 3 | РО-ГГ506.36.0030 | 6х3х2хГ.3) | 21 | Черный |
| 4 | РО-ГГ507.36.0000 | 6x2x0,3+12×0,5+12×0,75 | 22 | Черный |
| 5 | РО-ГГ507.36.0000 | 6x2xD.3+12×0,75+12×1,5 | 25 | Черный |
Возможна настройка специальных моделей в соответствии с требованиями, включая кабели с различными площадями поперечного сечения проводников, материалами, экранированием, цветами и другими характеристиками оболочки.
Стандарты тестирования кабелей корпуса робота
1. Испытание на вертикальное кручение
Метод испытания: Возьмите готовый кабель длиной 2 метра, зафиксируйте расстояние 200 мм, поверните угол на положительный и отрицательный угол на 180 градусов и выполните скручивание со скоростью 12 раз в минуту по 1 минуте каждый раз.
Критерии оценки: 1. Отсутствие разрыва цепи или короткого замыкания после превышения 500 000 циклов движения вперед и назад. 2.Нет трещин в ножнах.
2.2D испытание на кручение
Метод испытания: возьмите готовый кабель длиной 2,5 метра, зафиксируйте расстояние в 1 метр, примените стандартный указанный вес, поверните положительный и отрицательный угол на 90 градусов или 180 градусов и выполните кручение со скоростью 60 циклов в минуту.
Критерии оценки: 1. Отсутствие разрыва цепи или короткого замыкания после превышения 5 000 000 циклов движения вперед и назад. 2.Нет трещин в ножнах.
3.3D испытание на кручение
Метод испытания: Возьмите готовый кабель длиной 1 метр, зафиксируйте расстояние в соответствии с требованиями стандарта. Верхняя часть изогнута на положительные и отрицательные 90 градусов, а основание вращается на положительные и отрицательные 180 градусов. Выполнять изгиб и кручение со скоростью 30 циклов в минуту.
Критерии оценки: 1. Отсутствие разрыва цепи или короткого замыкания после превышения 5 000 000 циклов движения вперед и назад. 2.Нет трещин в ножнах.
4. Испытание на изгиб двух колес.
Метод испытания: Возьмите готовый трос длиной 5 метров и в соответствии с указанным диаметром и весом шкива перемещайте шкив вперед и назад со скоростью 0,33 метра в секунду с расстоянием перемещения не менее 1,0 метра. Критерии оценки:
Критерии оценки: 1. Отсутствие разрыва цепи или короткого замыкания после превышения 1 000 000 циклов движения вперед и назад. 2.Нет трещин в ножнах.
Испытание на изгиб 5,90 градусов
Метод испытания: Возьмите готовый кабель длиной 2 метра с радиусом изгиба, в 2,5 раза превышающим диаметр кабеля, приложите вес, указанный стандартом, и выполните изгиб со скоростью 40 циклов в минуту.
Критерии оценки: 1. Отсутствие разрыва цепи или короткого замыкания после превышения 1 000 000 циклов движения вперед и назад. 2.Нет трещин в ножнах.
6. Испытание на изгиб и вращение.
Метод испытания: Возьмите готовый кабель длиной 1,5 метра, зафиксируйте расстояние 300 мм, с радиусом изгиба 150 мм и вращайте со скоростью 50 оборотов в минуту.
Критерии оценки Отсутствие разрыва цепи или короткого замыкания после более чем 50 000 циклов движения вперед и назад. Никаких трещин в оболочке.
