Выбор подходящего гибкого кабеля для ЧПУ Оборудование имеет решающее значение для надежности перемещения, целостности сигнала и продолжительной безотказной работы машины. Системы с ЧПУ подвергают кабели многократному изгибанию, воздействию охлаждающей жидкости, масла, стружки, вибрации и электрических помех, поэтому обычной проводки недостаточно. Хорошо подобранный гибкий кабель для приложений с ЧПУ помогает защитить сервоприводы, шпиндели, кодеры, датчики и схемы управления, одновременно снижая риск технического обслуживания.
Что такое гибкий кабель для ЧПУ?
Гибкий кабель для ЧПУ — это электрический кабель, рассчитанный на движение, рассчитанный на многократные изгибы, скручивание, истирание, воздействие масла и вибрацию станка. Он обычно используется в буксирных цепях, сервосистемах, соединениях шпинделей, датчиках и цепях управления, где стандартный стационарный кабель преждевременно выходит из строя при непрерывном движении.
кабель с чпу для перетаскивания цепи
Основы кабеля движения с ЧПУ
Гибкий кабель ЧПУ разработан для динамических условий работы станков. В отличие от провода общего назначения, в нем используются тонкожильные медные проводники, специальная изоляция, прочные внешние оболочки и часто экранирование для обеспечения надежной передачи питания, управления или сигнала при многократном движении оси машины.
Основываясь на наших внутренних данных и анализе рынка, вот разбивка:
Кабельный элемент
Назначение станков с ЧПУ
Почему это важно
Тонкожильный проводник
Улучшает гибкость при изгибе
Снижает усталость проводника
Оболочка из ПВХ, ПУ или ТПЭ
Защищает от масла, истирания и охлаждающей жидкости.
Продлевает срок службы кабеля
Экранирующая оплетка или фольга
Уменьшает электромагнитные помехи
Защищает энкодер и точность сигнала
Витые пары
Поддерживает стабильную передачу сигнала
Минимизирует перекрестные помехи
Рейтинг буксирной цепи
Подтверждает пригодность для многократного изгибания
Предотвращает преждевременный выход кабеля из строя
Общие типы кабелей для ЧПУ включают кабель питания, сервокабель, кабель энкодера, кабель шпинделя, кабель управления, кабель датчика и Ethernet или кабель передачи данных для промышленных сетей.
Совет профессионала cwcables: Я всегда рекомендую определить, будет ли кабель стационарным, гибким или установленным в буксировочной цепи, прежде чем выбирать класс оболочки или проводника. Большинство преждевременных поломок кабеля ЧПУ происходит из-за того, что на движущейся оси использовался статический кабель.
Как работает гибкий кабель для ЧПУ?
Гибкий кабель для ЧПУ поддерживает стабильную электрическую передачу, одновременно поглощая постоянные механические нагрузки от перемещения оси, изгиба, ускорения и вибрации. Его конструкция проводника, структура изоляции, экранирование и материал оболочки работают вместе, чтобы предотвратить усталость, потерю сигнала, короткие замыкания и электромагнитные помехи.
Как динамические кабели с ЧПУ обрабатывают движение
В станках с ЧПУ кабели часто перемещаются с помощью линейных осей, порталов, устройств смены инструмента, шпинделей и роботизированных погрузчиков. Гибкий кабель для станков сконструирован таким образом, что внутренние жилы сгибаются равномерно, а не концентрируют напряжение в одной точке.
Стабильность ядра: Наполнители, ленты и витая конструкция помогают кабелю сохранять круглую форму во время движения.
Электрическая защита: Изоляция предотвращает контакт проводника и пробой напряжения.
Контроль шума: Экраны блокируют электрические помехи от двигателей, приводов и высокочастотных шпиндельных систем.
Внешняя защита: Куртка устойчива к истиранию, воздействию охлаждающей жидкости, масла, стружки и механическому износу.
Для кабеля с ЧПУ буксировочной цепи кабель также должен плавно перемещаться внутри держателя, не перекручиваясь, не сбиваясь в пучки и не терясь чрезмерно о соседние кабели.
Совет профессионала cwcables: Когда я проверяю неисправности кабелей ЧПУ, я сначала смотрю на радиус изгиба, расположение цепи и на то, разрешено ли кабелю свободно перемещаться. Даже высококачественный кабель может быстро выйти из строя, если он зажат слишком туго или с силой ниже минимального радиуса изгиба.
Каковы преимущества гибкого кабеля для ЧПУ?
Основные преимущества гибкого кабеля для ЧПУ включают более длительный срок службы, увеличение времени безотказной работы станка, улучшенную стабильность сигнала, снижение электрических шумов, более безопасное перемещение и снижение затрат на техническое обслуживание. Он особенно ценен в высокоскоростных обрабатывающих центрах, фрезерных, токарных станках, фрезерных станках, плазменных резцах и автоматизированных производственных ячейках.
Преимущества производительности оборудования с ЧПУ
Использование правильного гибкого кабеля повышает как механическую надежность, так и электрические характеристики. В приложениях с ЧПУ отказ кабеля может остановить производство, повредить компоненты или вызвать ошибки позиционирования, поэтому выбор кабелей, рассчитанных на движение, является решением для профилактического обслуживания.
Основываясь на наших внутренних данных и анализе рынка, вот разбивка:
Выгода
Практическое влияние ЧПУ
Типичное применение
Высокая гибкость жизни
Уменьшает частоту замены кабеля
Движение по оси X/Y/Z
Устойчивость к маслу и охлаждающей жидкости
Предотвращает вздутие и растрескивание куртки
Фрезерные и токарные центры
Экранирование электромагнитных помех
Защищает сигналы обратной связи и управления
Цепи сервопривода и энкодера
Устойчивость к истиранию
Управляет тянущей цепью и контактом с машиной
Фрезерные станки, плазменные столы, порталы
Компактная конструкция
Экономит место в кабельных носителях
Многоосные системы ЧПУ
Стабильная передача
Сохраняет точность и повторяемость
Датчики, линии передачи данных и обратной связи
Правильный выбор кабеля также помогает предотвратить периодические неисправности, которые зачастую сложнее диагностировать, чем полный обрыв кабеля.
Совет профессионала cwcables: Я советую покупателям не оценивать кабель ЧПУ только по покупной цене. Кабель немного более высокого качества может сэкономить гораздо больше за счет предотвращения простоев, особенно на машинах, работающих в несколько смен или на производстве без присмотра.

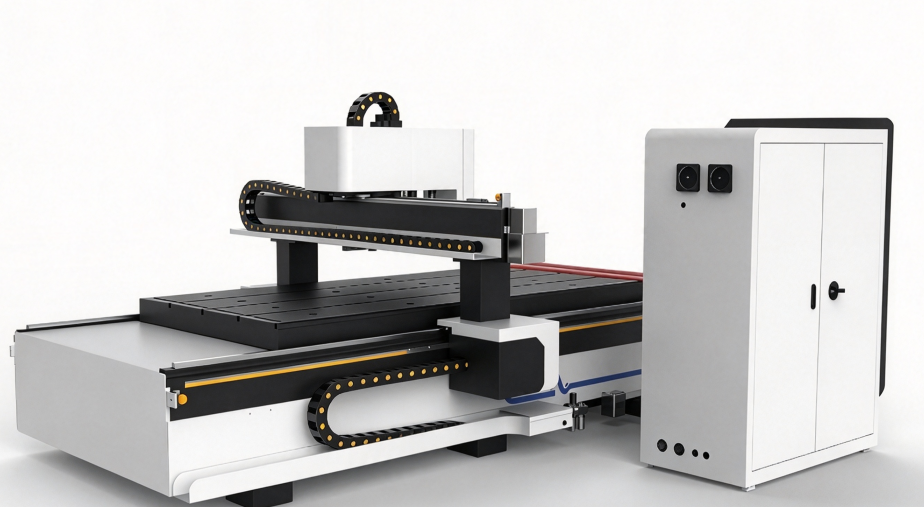

Гибкий кабель для станков с ЧПУ
Как сохранить гибкий кабель для ЧПУ?
Обслуживание гибкого кабеля для ЧПУ требует регулярного осмотра, надлежащего контроля радиуса изгиба, чистой прокладки буксировочной цепи, надежного, но не слишком сильного зажима, а также защиты от скопления охлаждающей жидкости, металлической стружки и истирания. Профилактические проверки помогают обнаружить износ оболочки, скручивание, повреждение экрана или усталость проводника до того, как произойдет сбой машины.
Контрольный список технического обслуживания для обеспечения срока службы кабеля ЧПУ
Гибкий кабель ЧПУ следует проверять в ходе планового технического обслуживания станка, особенно на осях с большим циклом работы и буксирных цепях. Цель состоит в том, чтобы выявить точки напряжения до того, как они станут электрическими неисправностями.
Используйте этот практический контрольный список по техническому обслуживанию:
Осмотрите внешнюю оболочку на наличие трещин, вздутий, порезов, сплющивания или истирания.
Проверьте расположение перетаскиваемой цепи чтобы убедиться, что кабели не перекрещены, не перекручены и не плотно уложены.
Проверьте радиус изгиба против минимального значения, рекомендованного производителем кабеля.
Ищите места воздействия охлаждающей жидкости и масла. это может привести к порче несовместимых материалов куртки.
Подтвердите размещение зажима поэтому движущиеся секции кабеля не фиксируются жестко в неправильной точке.
Стабильность тестового сигнала если появляются сигналы тревоги энкодера, неисправности сервопривода или периодические ошибки ввода-вывода.
Своевременно заменяйте поврежденный кабель вместо того, чтобы ждать полного провала во время производства.
Техническое обслуживание гибкого кабеля для станков должно быть сосредоточено как на механической прокладке, так и на электрических характеристиках.
Совет профессионала cwcables: Я предпочитаю заменить явно поврежденный кабель ЧПУ во время планового простоя вместо того, чтобы пытаться «вытянуть из него еще одну неделю». Если оболочка или щит повреждены, риск отказа обычно быстро возрастает.

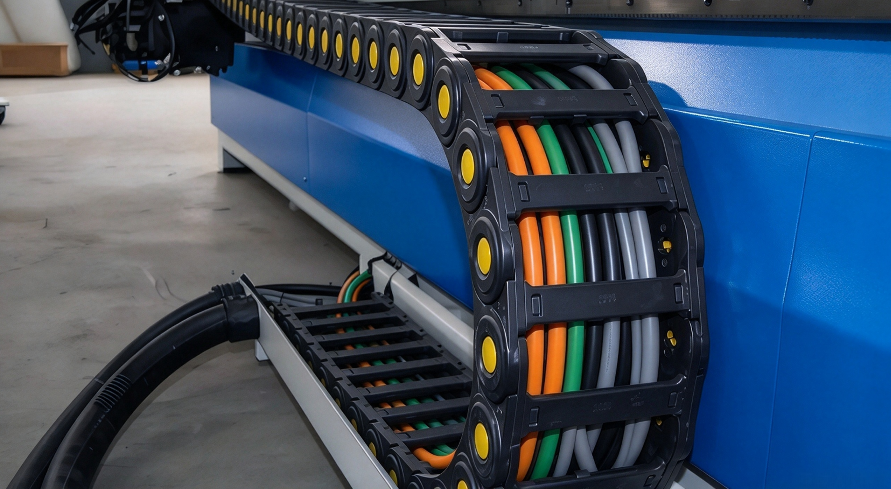

кабель с чпу для перетаскивания цепи
Какова цена гибкого кабеля для ЧПУ?
Цена гибкого кабеля для ЧПУ зависит от количества проводников, сечения проводов, экранирования, материала оболочки, гибкости, сертификации, номинального напряжения, а также от того, предназначен ли он для использования в буксируемой цепи. Стандартный кабель управления стоит дешевле, тогда как кабели для сервоприводов, энкодеров, шпинделей и высокогибкие промышленные кабели для передачи данных стоят дороже.
Типичные переменные цены на кабель для ЧПУ
Цена кабеля ЧПУ зависит не только от длины. К кабелю, передающему сигналы низковольтных датчиков, предъявляются совершенно иные требования, чем к экранированному кабелю серводвигателя, передающему мощность и обратную связь в движущейся буксировочной цепи.
Основываясь на наших внутренних данных и анализе рынка, вот разбивка:
Повышенная химическая стойкость и устойчивость к истиранию
Гибкий рейтинг
Случайный изгиб
Непрерывная гибкая тяговая цепь
Более длительный срок службы увеличивает стоимость
Экранирование
Неэкранированный
Оплетка, фольга или комбинированный экран
Улучшает защиту от электромагнитных помех
Размер проводника
Малый калибр
Силовые проводники большего размера
Больше меди увеличивает стоимость
Количество ядер
Мало дирижеров
Многоядерный гибридный дизайн
Более сложная конструкция
Сертификация
Базовый промышленный класс
UL, CE, RoHS или специальные разрешения.
Добавляет ценность соответствия
Тип кабеля
Кабель управления
Кабель сервопривода, энкодера или шпинделя
Более высокие требования к производительности
Для точного ценообразования покупатели должны определить напряжение, ток, тип движения, радиус изгиба, необходимость экранирования и воздействие окружающей среды, прежде чем запрашивать ценовое предложение.
Совет профессионала cwcables: Когда клиенты просят самый дешевый кабель, я сначала проверяю, используется ли в машине буксирная цепь. Если это так, то выбор кабеля без тянущейся цепи для экономии денег обычно становится дороже после первой неожиданной поломки.
Ключевые особенности и сравнение
Ключевые особенности гибкого кабеля для ЧПУ включают длительный срок службы при изгибе, тонкожильные проводники, маслостойкую оболочку, экранирование от электромагнитных помех, стойкость к истиранию, компактный диаметр и стабильные характеристики сигнала. Сравнение типов кабелей для ЧПУ по уровню движения, окружающей среде и электрическим функциям помогает правильно подобрать кабель к машине.
Сравнение типов кабелей для ЧПУ
Различные схемы ЧПУ требуют разных конструкций кабелей. Линии питания, управления, обратной связи и передачи данных не должны автоматически использовать один и тот же тип кабеля, особенно в высокоскоростных или электрических помехах.
Основываясь на наших внутренних данных и анализе рынка, вот разбивка:
Часто подвергается воздействию охлаждающей жидкости
Промышленный Ethernet-кабель
Сети и данные ЧПУ
Экранированные пары
ПУР/ТПЭ
Высокая гибкость для перемещения
Должен соответствовать стандартам передачи данных
Кабель с ЧПУ для перетаскивания цепи
Прокладка кабеля подвижной оси
Зависит от схемы
ПУР или ТПЭ
Непрерывная гибкость
Предназначен для кабельных несущих систем.
Лучший выбор зависит от того, является ли кабель фиксированным, время от времени сгибается, постоянно сгибается или подвергается скручиванию.
Совет профессионала cwcables: Я избегаю слишком тесного смешивания шумных силовых кабелей двигателя и чувствительных кабелей энкодера в одном держателе, если экранирование, заземление и разделение не запланированы должным образом. Шум сигнала может выглядеть как проблема с точностью машины.
Стоимость и факторы покупки
При покупке гибкого кабеля для ЧПУ учитывайте движение станка, радиус изгиба, размеры несущей части кабеля, воздействие масла и охлаждающей жидкости, требования к экранированию, напряжение, ток, количество проводников, сертификаты и доступность замены. Самый дешевый кабель — это тот, в котором первоначальные затраты сочетаются с надежностью и предотвращением простоев.
Практическое руководство по покупке
Хорошая спецификация кабеля начинается с окружения машины, а не со страницы каталога. Прежде чем выбрать гибкий кабель для ЧПУ, определите, как кабель будет перемещаться и какие электрические функции он должен поддерживать.
К ключевым факторам покупки относятся:
Тип приложения: Сервопривод, энкодер, шпиндель, датчик, кабель управления, данных или многофункциональный кабель.
Радиус изгиба: Должен соответствовать минимальному динамическому радиусу изгиба кабеля.
Материал куртки: ПВХ общего назначения; PUR или TPE для более стойкого к маслу, истиранию и охлаждающей жидкости.
Экранирование: Требуется для сервопривода, энкодера, шпинделя и цепей связи в шумной среде.
Одобрения: Подтверждать UL, CE, RoHS или другие стандарты, требуемые вашим рынком.
Место для установки: Проверьте внешний диаметр, полость тормозной цепи и степень заполнения.
Поддержка поставщиков: Обратитесь к поставщику кабеля, который поможет проверить требования к конструкции, прокладке и производительности.
Покупателям, сравнивающим варианты, cwcables может помочь подобрать конструкцию кабеля в соответствии с движением машины, электрическими функциями и рабочей средой.
Совет профессионала cwcables: Прежде чем заказывать замену, я рекомендую задокументировать исходную маркировку кабеля, количество проводников, сечение, тип экрана и ось машины. Это предотвращает несоответствия, которые могут не стать очевидными до установки.
Заключение
Надежный гибкий кабель для ЧПУ следует выбирать в соответствии с движением, окружающей средой, электрической нагрузкой, потребностями в экранировании и ожидаемым сроком службы. Выбирая правильный тип кабеля для каждой цепи станка, производители могут увеличить время безотказной работы, сократить объем технического обслуживания и защитить критически важную производительность ЧПУ.
Руководство по окончательному выбору
Гибкий кабель представляет собой небольшой компонент по сравнению со стоимостью станка с ЧПУ, но он оказывает большое влияние на надежность. Неправильный выбор кабеля может привести к аварийным сигналам сервосистемы, неточному позиционированию, ошибкам данных и незапланированным простоям.
Используйте этот контрольный список для окончательного решения перед покупкой:
Выбирать кабель с чпу для перетаскивания цепи для непрерывно движущихся осей.
Используйте экранированный кабель для сервопривода, энкодера, шпинделя и цепей связи.
Выбирайте рубашки из полиуретана или ТПЭ для воздействия агрессивных масел, охлаждающей жидкости или абразивного износа.
Подтвердите динамический радиус изгиба и совместимость кабельной несущей.
По возможности разделите силовые и сигнальные кабели.
Сопоставьте сертификаты кабеля с машинными и экспортными требованиями.
Обратитесь к знающему поставщику, например, к cwcables, чтобы получить рекомендации для конкретных приложений.
Правильно подобранный кабель для ЧПУ обеспечивает более плавную работу, более длительный срок службы машины и более предсказуемую производительность.
Совет профессионала cwcables: Мой последний совет прост: относитесь к кабелю ЧПУ как к компоненту движения, а не просто к электрическому компоненту. Если кабель перемещается каждый цикл, его механическая конструкция имеет такое же значение, как его напряжение или размер проводника.
