Традиционная кабельная разводка и промышленные кабели Ethernet: кто лучше?
В мире управления сигналами когда-то доминировали традиционные методы подключения. Представьте себе, что каждый сигнал (многожильный провод) необходимо индивидуально подводить к системе управления, что раньше было нормой. Хотя этот метод по-прежнему применим в ситуациях, когда оборудование компактно и мало сигнальных точек, и даже имеет свои преимущества в контроле затрат, его ограничения также очевидны.
С развитием технологий постепенно появляется технология промышленного Ethernet. Теперь один промышленный кабель Ethernet может контролировать всю производственную линию, обеспечивая интеграцию оборудования от нескольких производителей, что делает транспортировку оборудования, отладку, замену компонентов и последующее обслуживание чрезвычайно удобными.
Какие традиционные кабели пришли на смену гибкий сетевой кабель?
После широкого распространения промышленного Ethernet он напрямую заменил большую категорию традиционных кабелей управления, кабелей полевой шины и кабелей аналоговых сигналов. Можно сказать, что использование одного промышленный кабель Ethernet в прошлом были исключены несколько типов кабелей.
1. Ядро: замена различных кабелей полевой шины.
● Кабель Profibus
Классический красный шинный кабель Siemens, который раньше был стандартом для ПЛК, преобразователей частоты и станций ввода-вывода, теперь в основном заменен на Сетевые кабели Profinet.
● Кабель DeviceNet/CANopen
Толстые/тонкие кабели, обычно используемые в автомобилях и системах автоматизации, были заменены сетевыми кабелями EtherNet/IP и EtherCAT.
● Кабель CC Link
В японских устройствах обычно используются выделенные шины, но сейчас большое количество переходят на промышленные сетевые кабели CC Link IE.
● Экранированный кабель InterBus, Modbus RTU.
Традиционные экранированные кабели последовательной связи были заменены промышленными Ethernet-кабелями Modbus TCP.
2. Замена большого количества аналоговых сигнальных кабелей.
Раньше датчики и инструменты полностью полагались на аналоговые кабели, но теперь сетевой кабель может выполнить ту же цель:
● Аналоговые экранированные кабели 0–10 В/4–20 мА.
● Провода температурной компенсации PT100 и термопары.
● Специальные экранированные кабели для датчиков веса.
Теперь они заменены цифровыми датчиками с промышленным Ethernet и сетевыми кабелями, что приводит к меньшему количеству проводов, более высокой защите от помех и более высокой точности.
3. Замена традиционных кабелей управления и многожильных проводов управления.
Кабели контрольные многожильные (КВВ, КВВП)
Раньше для управления электромагнитными клапанами, реле и сигналами кнопок требовалась прокладка большого количества многожильных проводов.

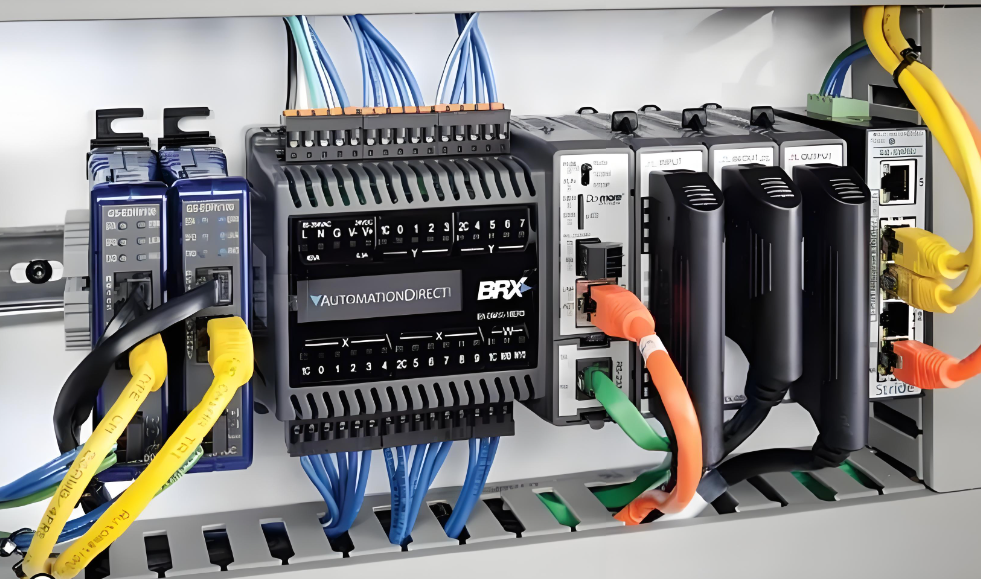

Теперь, с модулями удаленного ввода-вывода и кабелями промышленного Ethernet, один единственный гибкий сетевой кабель заменяет десятки проводов управления.
4. Замените специальные кабели сервопривода и управления движением.
● Композитный кабель питания сервопривода + обратной связи
● Линия сигнала импульсного управления.
Теперь сервопривод поддерживает EtherCAT, Profinet, Powerlink и может напрямую использовать лучший сетевой кабель, что значительно упрощает проводку.
5. Замените устаревшие кабели передачи данных.
● Экранированный кабель связи RS232/RS485.
● Кабель параллельной передачи, кабель параллельного порта принтера, старомодный верхний соединительный кабель компьютера.
Все заменено на сетевой кабель cat6a.
6. Замените некоторые коаксиальные видеокабели.
Имитация мониторинга коаксиального кабеля.
В промышленном видении и безопасности его заменяет PoE. сетевой кабель cat6a и сетевые камеры.
Краткое содержание:
Кабель Industrial Ethernet = заменяет кабель промышленной шины + аналоговый кабель + многожильный кабель управления + кабель сервоэнкодера + кабель связи RS485/RS232
Мы реализовали сеть до конца. Раньше за оборудованием располагался большой пучок проводов, а сейчас в основном только:
Кабель питания+один сетевой кабель cat5e или сетевой кабель Cat6a.
Итак, когда вы сталкиваетесь с выбором проводки, рассмотрите эти новые технологии, которые могут неожиданно повысить удобство и эффективность вашей работы.
