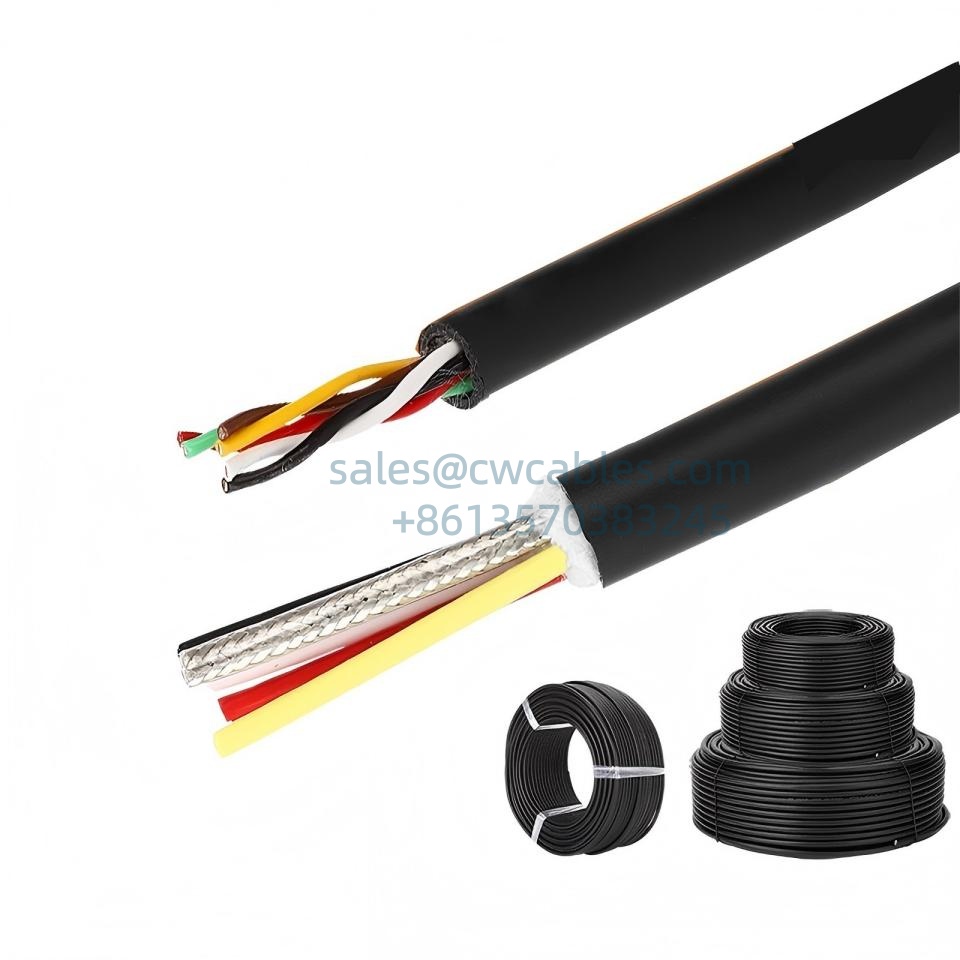

Cavi flessibili per robotica Cavo di alimentazione industriale in PUR TPU
Questo tipo di cavo è particolarmente adatto per torsioni, piegature a lungo termine e applicazioni ad alta intensità in ambienti complessi come robot industriali e altri macchinari. È in grado di resistere a sollecitazioni meccaniche continue e ad alta intensità dovute a flessioni e torsioni, rendendolo una scelta eccellente per garantire l'affidabilità e la durata prolungata dei prodotti robotici.
Parametro tecnico
● Isolamento speciale in fluororesina, guaina speciale in PVC con resistenza ultraelevata e prestazioni di flessione e torsione
● Conforme ai requisiti TUV 2 PfG 2577 Classe V
● Intervallo di temperatura: Installazione mobile da -20°C a +80°C Installazione fissa da -40°C a +105°C
● Tensione nominale Uo/U per alimentazione 300/500 V, dati Uo/U 300/300 V
● Tensione di prova per l'alimentazione 2000 V, dati 1500 V
● Resistenza di isolamento: minimo 100 MOhm x km
● Raggio minimo di curvatura: Installazione mobile 6x diametro del cavo Installazione fissa 4x diametro del cavo
● Conforme alle normative RoHS e Reach dell'UE

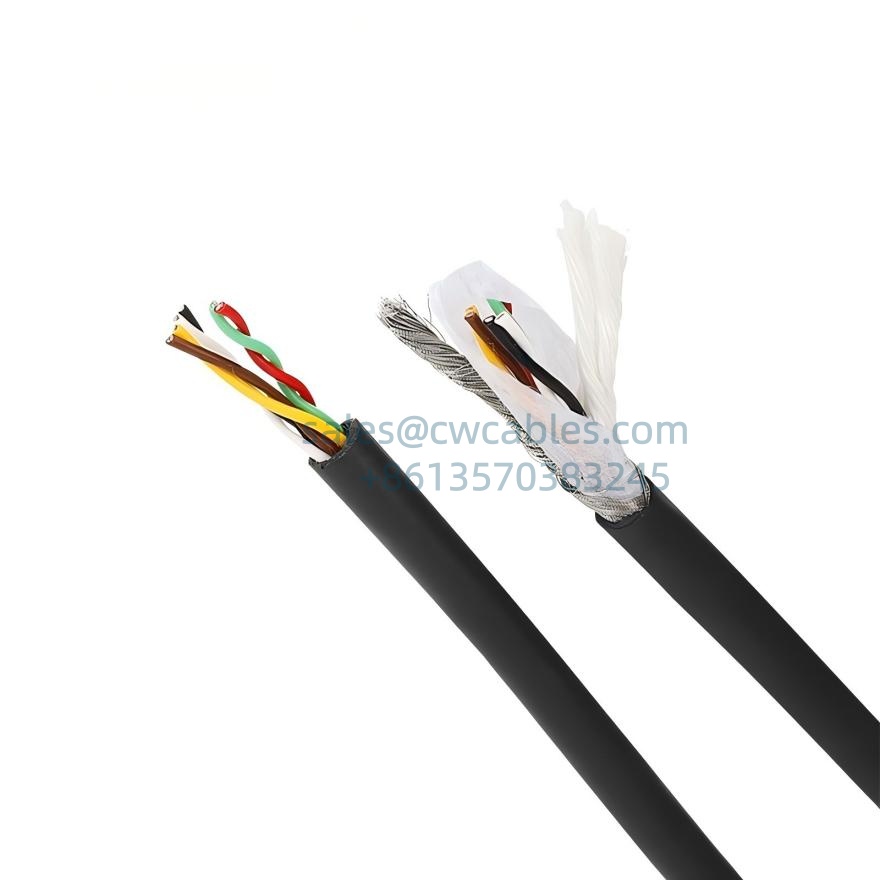

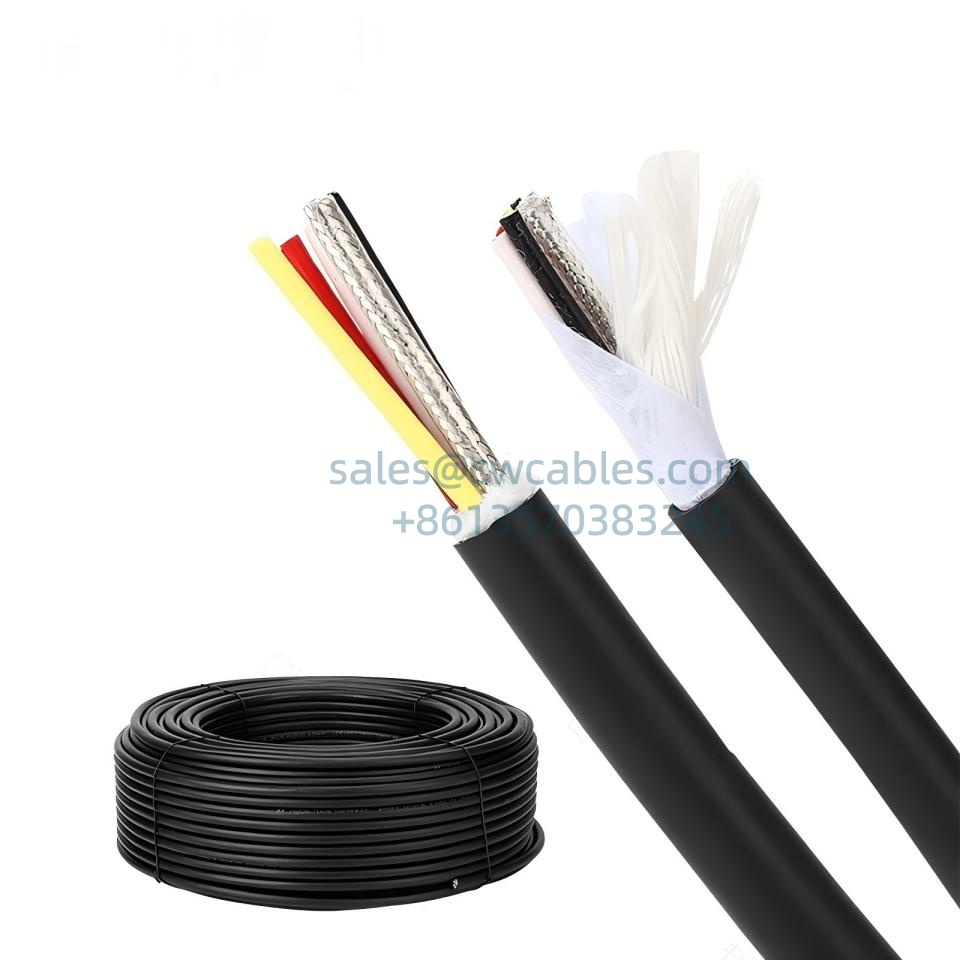

Struttura
● Conduttori in rame stagnato (inferiore a 0,5 mm2) o rame nudo (0,5 mm2 e superiore), filo di rame ultrasottile, conforme a DIN VDE 0295 Classe 6 e IEC 60228 Classe 6
● Isolamento speciale in fluororesina
● Filo con anima codificato a colori
● Torsione ottimale del passo dei nuclei
● Schermatura migliorata con treccia di filo di rame stagnato
●Tasso di copertura minimo dell'85%
● Guaina esterna speciale in PVC
● Finitura nera opaca (RAL9005).
| CAVO DI ALIMENTAZIONE DEL ROBOT INDUSTRIALE (50 milioni di volte test di affidabilità per catena portacavi) | ||||
| NO. | Codice prodotto | Nuclei Numero e area della sezione trasversale | Diametro esterno approssimativo （mm) | Colore guaina esterna |
| (NO.Xm㎡) | ||||
| 1 | RO-FY5002.06.2024 | 4×0,5+(2×0,2) | 7.0 | Nero |
| 2 | RO-FY5002.06.1922 | 24×0,75+(2×0,3) | 8.0 | Nero |
| 3 | RO-FY5002.06.1522 | 4×1,5+(2×0,3) | 9.2 | Nero |
| CAVO DATI ROBOT INDUSTRIALE (50 milioni di test di affidabilità per catena portacavi) | ||||
| NO. | Codice prodotto | Nuclei Numero e area della sezione trasversale | Diametro esterno approssimativo （mm) | Colore guaina esterna |
| (NO.Xm㎡) | ||||
| 1 | RO-FY5006.06.0020 | 3x2x0,2 | 5.5 | Nero |
| 2 | RO-FY5006.16.0020 | 8x2x0,2 | 8.6 | Nero |
| 3 | RO-FY5006.06.0030 | 3x2x0,3 | 6.2 | Nero |
È disponibile la personalizzazione di modelli speciali in base alle esigenze, inclusi cavi con diverse sezioni dei conduttori, materiali, schermature, colori e altre specifiche della guaina.
Standard di test dei cavi del corpo del robot
1.Prova di torsione verticale
Metodo di test: prendere un cavo finito da 2 metri, fissare la distanza a 200 mm, ruotare l'angolo in positivo e negativo di 180 gradi ed eseguire la torsione a una velocità di 12 volte al minuto per 1 minuto ogni volta.
Criteri di giudizio: 1. Nessun circuito aperto o cortocircuito dopo aver superato i 500.000 cicli di movimento avanti e indietro. 2. Nessuna fessura nella guaina.
Prova di torsione 2.2D
Metodo di prova: prendere un cavo finito da 2,5 metri, fissare la distanza a 1 metro, applicare il peso specificato standard, ruotare l'angolo positivo e negativo di 90 gradi o 180 gradi ed eseguire la torsione a una velocità di 60 cicli al minuto.
Criteri di giudizio: 1. Nessun circuito aperto o cortocircuito dopo aver superato 5.000.000 di cicli di movimento avanti e indietro. 2. Nessuna fessura nella guaina.
Prova di torsione 3.3D
Metodo di prova: prendere un cavo finito da 1 metro, fissare la distanza in base ai requisiti standard. La parte superiore è piegata di 90 gradi positivi e negativi, mentre la base ruota di 180 gradi positivi e negativi. Eseguire flessioni e torsioni ad una velocità di 30 cicli al minuto
Criteri di giudizio: 1. Nessun circuito aperto o cortocircuito dopo aver superato 5.000.000 di cicli di movimento avanti e indietro. 2. Nessuna fessura nella guaina.
4.Prova di flessione su due ruote
Metodo di prova: prendere un cavo finito di 5 metri e, in base al diametro e al peso della puleggia specificati, spostare la puleggia avanti e indietro ad una velocità di 0,33 metri al secondo con una distanza di spostamento di almeno 1,0 metri. Criteri di giudizio:
Criteri di giudizio: 1. Nessun circuito aperto o cortocircuito dopo aver superato 1.000.000 di cicli di movimento avanti e indietro. 2. Nessuna fessura nella guaina.
Prova di piegatura a 5,90 gradi
Metodo di prova: Prendere un cavo finito di 2 metri, con un raggio di curvatura pari a 2,5 volte il diametro del cavo, applicare il peso specificato dalla norma ed eseguire la piegatura ad una velocità di 40 cicli al minuto.
Criteri di giudizio: 1. Nessun circuito aperto o cortocircuito dopo aver superato 1.000.000 di cicli di movimento avanti e indietro. 2. Nessuna fessura nella guaina.
6.Prova di flessione e rotazione
Metodo di prova: prendere un cavo finito da 1,5 metri, fissare la distanza a 300 mm, con un raggio di curvatura di 150 mm e ruotarlo a una velocità di 50 giri al minuto.
Criteri di giudizio Nessun circuito aperto o cortocircuito dopo aver superato i 50.000 cicli di movimento avanti e indietro. Nessuna crepa nella guaina.
