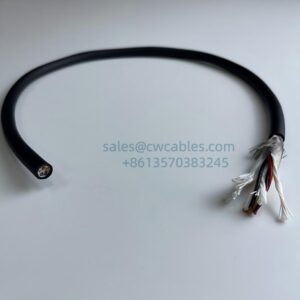

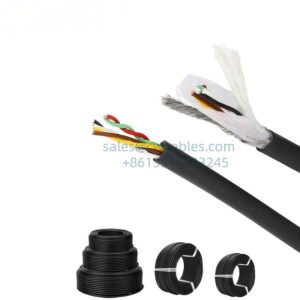

CAVO PER CATENA TRASCINANTE PER ROBOT INDUSTRIALI
Questo cavo robotico antitorsione è adatto per il collegamento tra la base del robot industriale e la scatola di controllo, appositamente progettato per il movimento della base del robot nelle catene portacavi. È una scelta eccellente per garantire l'affidabilità e la durata prolungata dei prodotti robotici.
CAVO PER CATENA TRASCINANTE PER ROBOT INDUSTRIALE Parametro
●Isolamento speciale in PVC, guaina speciale in PVC con elevata flessibilità e resistenza alla distorsione.
●Intervallo di temperatura: installazione mobile da -5°C a +70°C, installazione fissa da -15°C a +70°C
●Tensione nominale di alimentazione Uo/U: dati 300/500 V: 300/300 V
●Tensione di prova Alimentazione: 2000 V Dati: 1500 V
● Resistenza all'isolamento: minimo 20 mOhm x km
●Raggio di curvatura minimo: installazione mobile 6x diametro del cavo, installazione fissa 6x diametro del cavo
CAVO PER CATENA TRASCINANTE PER ROBOT INDUSTRIALI Struttura
● Conduttori in rame stagnato (inferiore a 0,5 mm2) o rame nudo (0,5 mm2 e superiore), filo di rame ultrasottile, conforme a DIN VDE 0295 Classe 6 e IEC 60228 Classe 6
● Isolamento speciale in PVC
● Filo con anima codificato a colori
● Torsione ottimale del passo dei nuclei
● Schermatura migliorata con treccia di filo di rame stagnato
● Tasso di copertura minima dell'85%
● Guaina esterna speciale in PVC
● Finitura nera opaca (RAL9005).
| CAVO PER CATENA PORTACASSA PER ROBOT INDUSTRIALE (50 milioni di test di affidabilità per catena portacavi) | ||||
| NO. | Codice prodotto | Nuclei Numero e area della sezione trasversale | Diametro esterno approssimativo （mm) | Colore guaina esterna |
| (NO.Xm㎡) | ||||
| 1 | L-RO-YY507.52.2417 | 2x(4x2x0,21+4x(2x2x0,2)+20×1,0 | 23 | Nero |
| 2 | L-RO-YY507.66.2417 | (17x2x0,2)+32×1,0 | 23 | Nero |
| 3 | RO-YY506.36.0030 | 6x3x2xP.3) | 21 | Nero |
| 4 | RO-YY507.36.0000 | 6x2x0,3+12×0,5+12×0,75 | 22 | Nero |
| 5 | RO-YY507.36.0000 | 6x2xP.3+12×0,75+12×1,5 | 25 | Nero |
È disponibile la personalizzazione di modelli speciali in base alle esigenze, inclusi cavi con diverse sezioni dei conduttori, materiali, schermature, colori e altre specifiche della guaina.
Standard di test dei cavi del corpo del robot
1.Prova di torsione verticale
Metodo di test: prendere un cavo finito da 2 metri, fissare la distanza a 200 mm, ruotare l'angolo in positivo e negativo di 180 gradi ed eseguire la torsione a una velocità di 12 volte al minuto per 1 minuto ogni volta.
Criteri di giudizio: 1. Nessun circuito aperto o cortocircuito dopo aver superato i 500.000 cicli di movimento avanti e indietro. 2. Nessuna fessura nella guaina.
Prova di torsione 2.2D
Metodo di prova: prendere un cavo finito da 2,5 metri, fissare la distanza a 1 metro, applicare il peso specificato standard, ruotare l'angolo positivo e negativo di 90 gradi o 180 gradi ed eseguire la torsione a una velocità di 60 cicli al minuto.
Criteri di giudizio: 1. Nessun circuito aperto o cortocircuito dopo aver superato 5.000.000 di cicli di movimento avanti e indietro. 2. Nessuna fessura nella guaina.
Prova di torsione 3.3D
Metodo di prova: prendere un cavo finito da 1 metro, fissare la distanza in base ai requisiti standard. La parte superiore è piegata di 90 gradi positivi e negativi, mentre la base ruota di 180 gradi positivi e negativi. Eseguire flessioni e torsioni ad una velocità di 30 cicli al minuto
Criteri di giudizio: 1. Nessun circuito aperto o cortocircuito dopo aver superato 5.000.000 di cicli di movimento avanti e indietro. 2. Nessuna fessura nella guaina.
4.Prova di flessione su due ruote
Metodo di prova: prendere un cavo finito di 5 metri e, in base al diametro e al peso della puleggia specificati, spostare la puleggia avanti e indietro ad una velocità di 0,33 metri al secondo con una distanza di spostamento di almeno 1,0 metri. Criteri di giudizio:
Criteri di giudizio: 1. Nessun circuito aperto o cortocircuito dopo aver superato 1.000.000 di cicli di movimento avanti e indietro. 2. Nessuna fessura nella guaina.
Prova di piegatura a 5,90 gradi
Metodo di prova: Prendere un cavo finito di 2 metri, con un raggio di curvatura pari a 2,5 volte il diametro del cavo, applicare il peso specificato dalla norma ed eseguire la piegatura ad una velocità di 40 cicli al minuto.
Criteri di giudizio: 1. Nessun circuito aperto o cortocircuito dopo aver superato 1.000.000 di cicli di movimento avanti e indietro. 2. Nessuna fessura nella guaina.
6.Prova di flessione e rotazione
Metodo di prova: prendere un cavo finito da 1,5 metri, fissare la distanza a 300 mm, con un raggio di curvatura di 150 mm e ruotarlo a una velocità di 50 giri al minuto.
Criteri di giudizio Nessun circuito aperto o cortocircuito dopo aver superato i 50.000 cicli di movimento avanti e indietro. Nessuna crepa nella guaina.
