La posa affidabile dei cavi è un collegamento tecnico fondamentale ma critico in apparecchiature come l'automazione industriale, i robot e le macchine CNC che si muovono continuamente. Quando i componenti dell'apparecchiatura si muovono ripetutamente, i cavi tradizionalmente fissati e posati possono danneggiarsi rapidamente a causa di piegature, torsioni e attriti. Per risolvere questa contraddizione, un cavo specializzato chiamato “Cavo Ethernet a catena portacavi ultra flessibile" è stato progettato. Non si tratta di una semplice variante dei normali cavi Ethernet, ma di un prodotto di integrazione multidimensionale dalla scienza dei materiali, dalla meccanica strutturale alla teoria della trasmissione del segnale.

Inversione della definizione degli attributi del cavo da una scena sportiva

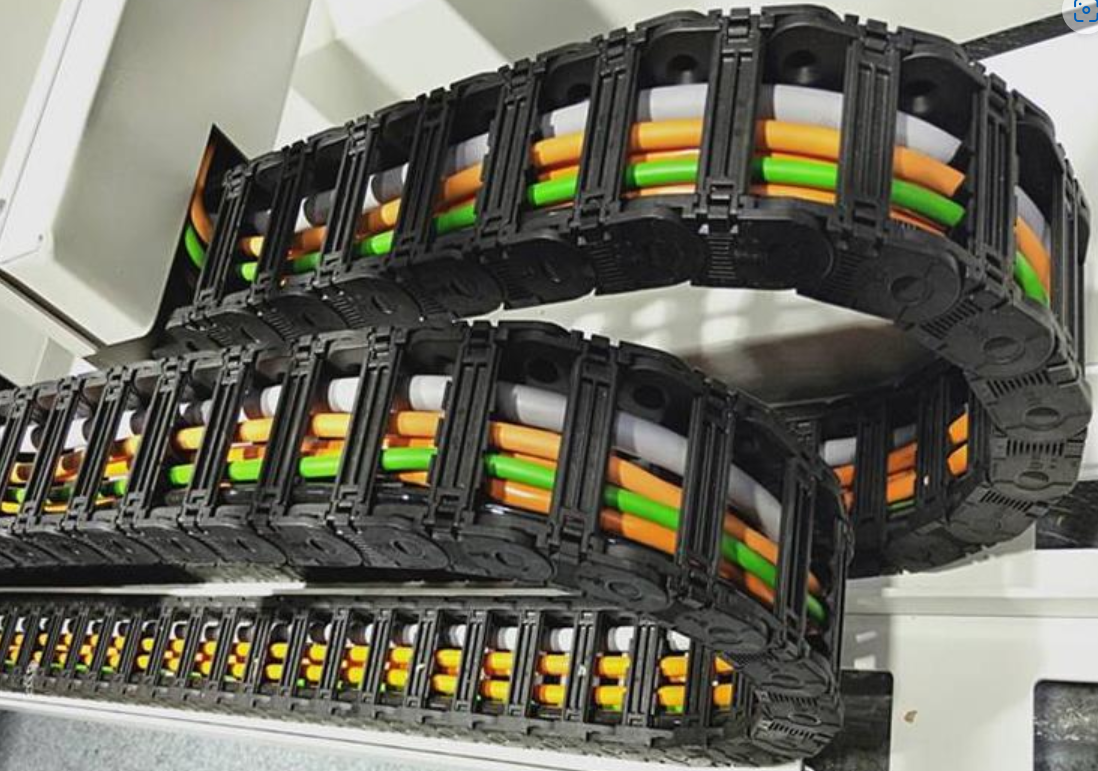

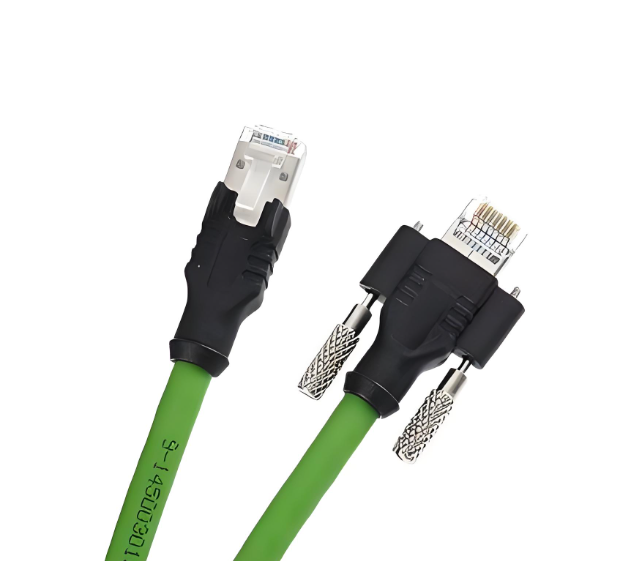

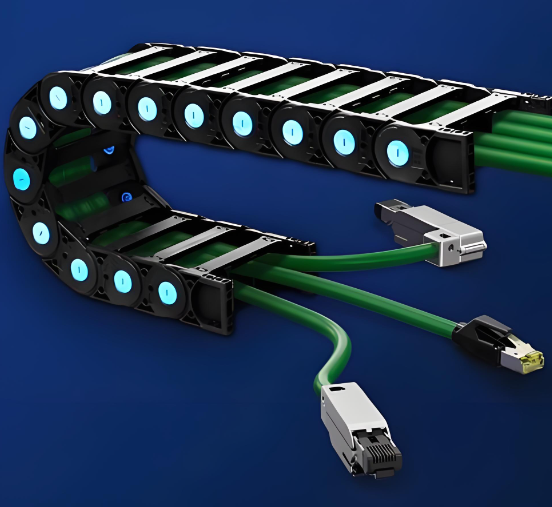

Per comprendere il cavo per catena portacavi altamente flessibile, dobbiamo innanzitutto iniziare con il suo ambiente di lavoro: il sistema di catene portacavi. Una catena portacavi è una struttura simile a una catena simile a un binario di un serbatoio, utilizzata per accogliere e guidare cavi, tubi dell'olio, ecc., formando un passaggio protettivo tra le parti mobili e fisse dell'attrezzatura. IL cavo Ethernet flessibile all'interno della catena portacavi non è stazionario, ma subisce continuamente flessione, stiramento, compressione e attrito a piccolo raggio con la parete interna della catena portacavi mentre si muove avanti e indietro.

Questo scenario impone requisiti di prestazione inversi e rigorosi cavi Ethernet flessibili:

1. Durata di piegatura ad alta frequenza: i normali cavi Ethernet non possono resistere a centinaia di piegature, mentre nelle apparecchiature di automazione il numero di movimenti giornalieri può raggiungere decine di migliaia. Uno degli indicatori principali di cavo Ethernet ultra flessibile è una durata del ciclo di piegatura fino a milioni o addirittura decine di milioni di volte.

2. Antitorsione e antitensione: il movimento dell'attrezzatura può essere accompagnato da una leggera torsione e le strutture dei cavi devono essere in grado di disperdere lo stress torsionale. Nella curva della catena portacavi, il lato esterno del cavo Ethernet viene allungato e il lato interno viene compresso. Il cavo Ethernet deve avere un certo grado di elasticità per far fronte a questa deformazione.

3. Stabilità in uno spazio compatto: più cavi sono solitamente posizionati densamente in una catena portacavi, richiedendo Cavo Ethernet industriale avere un diametro esterno piccolo, una buona flessibilità e una struttura stabile per evitare impigliamenti o spostamenti che potrebbero causare concentrazione di stress locale.

IL cavo della catena portacavi è progettato sulla base della sfida finale del “movimento meccanico continuo” e delle sue diverse caratteristiche fisiche.

Decostruzione collaborativa di materiali e strutture

Per ottenere le proprietà di cui sopra, il cavo Ethernet con catena portacavi presenta differenze fondamentali nella selezione dei materiali e nella progettazione strutturale rispetto ai cavi convenzionali. Il suo mistero non è un singolo progresso tecnologico, ma l’effetto sinergico di più livelli.

Innanzitutto il conduttore. I cavi di rete convenzionali utilizzano fili di rame singoli o multipli più spessi come conduttori e piegature ripetute possono facilmente causare affaticamento e frattura del metallo. IL cavo per catena portacavi ultra flessibile utilizza fasci di fili di rame fine ad alta densità intrecciati insieme. Ad esempio, ciascun conduttore può essere avvolto con centinaia di fili di rame stagnato estremamente sottili. Questa struttura converte la macroscopica deformazione da flessione in minuscolo scorrimento tra innumerevoli filamenti microscopici, disperdendo notevolmente le sollecitazioni, proprio secondo il principio secondo cui le funi d'acciaio sono più resistenti alla flessione di un singolo filo d'acciaio di grosso spessore.

Poi ci sono i materiali isolanti e di guaina. I comuni materiali in PVC diventano duri e soggetti a fessurazioni alle basse temperature e accelerano l'invecchiamento attraverso piegature ripetute. cavi ethernet flessibili sono tipicamente realizzati con speciali elastomeri termoplastici (TPE), poliuretano (PUR) o PVC modificato. Questi materiali rimangono morbidi in un ampio intervallo di temperature, con resistenza all'usura, resistenza all'olio e resistenza allo strappo significativamente migliorate, fornendo un'ammortizzazione duratura per i conduttori interni.

Infine, la configurazione complessiva del cavo. Al fine di ridurre lo stress interno e mantenere l'integrità del segnale, il passo di torsione delle sue quattro coppie di doppini intrecciati viene calcolato con precisione e le fibre di trazione (come il filo aramidico) possono essere inserite tra le coppie intrecciate come elementi portanti. Tutti i componenti non sono strettamente legati, ma adottano una struttura a “filo con anima libera” o “scheletro”, che fornisce spazio di spostamento relativo per le coppie di fili interni quando piegati, evitando danni strutturali professionali.

Mantenimento delle prestazioni elettriche di cavo ethernet flessibile in ambienti dinamici

Una domanda comune è: tale enfasi sulle prestazioni meccaniche sacrificherà la sua essenza di “Cavo Ethernet industriale" – prestazioni elettriche? La risposta è esattamente l'opposto, il mantenimento della stabilità elettrica in condizioni dinamiche è uno degli obiettivi di progettazione.

La stabilità della resistenza del conduttore è cruciale nelle flessioni ripetute. La struttura conduttrice dei fasci di filamenti ritorti ha un impatto minimo sulla resistenza complessiva anche in caso di rottura dei singoli filamenti, garantendo la continua scorrevolezza del canale di trasmissione. Il preciso design del doppino intrecciato garantisce che i cambiamenti di capacità, induttanza e altri parametri siano intermedi cavo schermato a doppino intrecciato sono controllati entro un intervallo minimo durante la deformazione di flessione, mantenendo così la stabilità dell'impedenza caratteristica (come i 100 Ω richiesti per Cavi di rete Cat5e/6).

Un altro punto chiave è l’attenuazione e la perdita di ritorno. La piegatura del cavo, soprattutto quella a raggio ridotto, può alterare la distribuzione dei campi elettrici, portando potenzialmente ad una maggiore attenuazione e riflessione del segnale. IL cavo ethernet flessibile garantisce che le prestazioni di trasmissione del segnale ad alta frequenza (come 250 MHz per Cat6) possano comunque soddisfare i requisiti standard pertinenti entro il raggio di curvatura dichiarato dell'apparecchiatura (solitamente 7,5 volte o meno del diametro esterno del cavo) attraverso la costante dielettrica del materiale isolante ottimizzato e una struttura fisica stabile.
