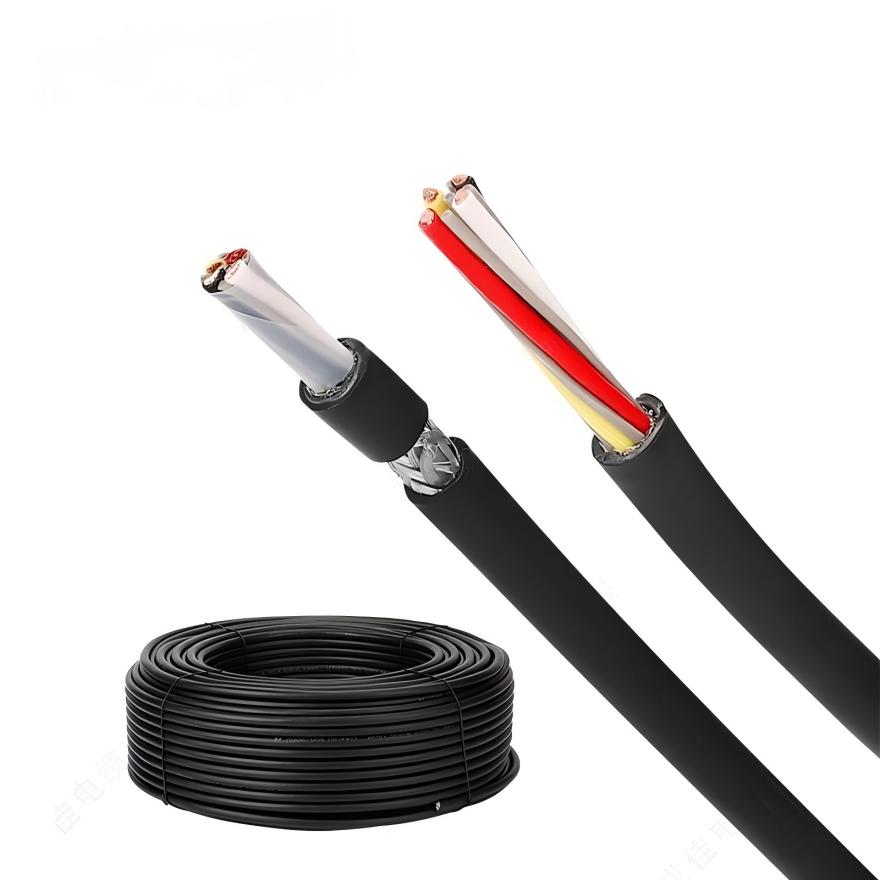

Technical data Linear encoder connection cable
● The special Teflon insulation and special PUR sheath have ultra-high strength and bending/torsion performance
●Complies with TUV2 PfG 2577 Class V requirements.
●Temperature range: -20°C to +80°C for mobile installation -40°C to +90°C for fixed installation
●Nominal voltage 300/500V
●Test voltage 2000V ●Insulation resistance: Minimum 100 MOhm x km Minimum bending radius:6 x the cable diameter for mobile installation 4 x the cable diameter for fixed installation
●Complies with EU RoHS and Reach regulations.
●Oil resistance: Fully resistant to oil (in compliance with DIN EN50363-10-2 standard), Cass3.
● Black or color can be customized according to customer requirements.
Structure du câble
●Bare copper conductor, ultra-fine copper wire Complies with DIN VDE 0295 Class 6 and IEC60228 Class 6
●Special fluororesin insulation
●Core wire color is color-coded
●Optimal pitch layer stranded core wire
●Improved tinned copper wire braided shield
● Minimum coverage of 95%
● Low-friction, PUR-based compound suitable for use in drag chains (in compliance with Part 10 of DIN 0281 standard).
| ULTRA HIGH SPEED LINEAR MOTOR POWER CABLE ( 50 million times reliability tests for drag chain) | ||||
| Non. | Code produit | Nombre de noyaux et section transversale | Diamètre extérieur approximatif （mm) | Couleur de la gaine extérieure |
| (NO.Xm㎡) | ||||
| 1 | LM-FP5002.04.0050 | 4×0.5 | 5.2 | Noir |
| 2 | LM-FP5002.04.0075 | 4×0.75 | 6.8 | Noir |
| 3 | LM-FP5002.04.0100 | 4×1.0 | 7.5 | Noir |
| 4 | LM-FP5002.04.0150 | 4×1.5 | 8 | Noir |
| 5 | LM-FP5002.06.2026 | 4×0.5+(2×0.14) | 6.2 | Noir |
50 Million Times Linear encoder connection cable test standard |
||
| Essai de flexion de chaîne porte-câbles | Deux tours de test d'enroulement | Essai de flexion à 90 degrés |
| Méthode de test : Prenez un assemblage de câble fini de 2 mètres, pliez-le avec un rayon 6 fois le diamètre extérieur du câble, déplacez-le d'avant en arrière sur une distance de déplacement de 900 mm à une vitesse de 90 cycles par minute. | Méthode de test : prenez un câble fini de 5 mètres, en fonction du diamètre de poulie spécifié et du poids de la charge, la poulie se déplace d'avant en arrière à une vitesse de 0,33 mètre par seconde, avec une distance de mouvement de plus de 1,0 mètre. | Test method: Take a 2-meter finished cable, bend it with a radius 2.5 times the outer diameter of the cable, using the specified weight according to the standard, and bend at a speed of 40 cycles per minute. |
 |
 |
 |
| Judgment criteria: 1. Over 50,000,000 cycles of reciprocating movement without open circuit or short circuit. 2. No breakage in the sheath. | Critères de jugement : 1. Plus de 1 000 000 cycles de mouvement alternatif sans circuit ouvert ni court-circuit. 2. Aucune casse dans la gaine. | Critères de jugement : 1. Plus de 1 000 000 cycles de mouvement alternatif sans circuit ouvert ni court-circuit. 2. Aucune casse dans la gaine. |
