CÂBLE DE COMMANDE ULTRA FLEXIBLE TY50.01) (tests de fiabilité 20 millions de fois pour la chaîne porte-câbles) La distance de déplacement de l'application aérienne est inférieure à 50 mètres
Données techniques
Plage de température :
Déplacement à l'intérieur de la chaîne porte-câbles : +5°C à 80°C
Déplacement en dehors de la chaîne porte-câbles : -5°C à 80°C
Rayon de courbure :
Déplacement à l'intérieur de la chaîne porte-câbles : minimum 7,5xd
Sortir de la chaîne de traînage : minimum 6xd
Durée de vie de la chaîne de traînée :
Facteurs affectant la durée de vie des câbles dans la chaîne porte-câbles :
Température, Rayon de courbure, Distance parcourue, Vitesse
Normes de test TUV et chaînes de traînage stables :
Plage de température : +15°C à 25°C
Rayon de courbure : 7,5xd
Distance de déplacement : 0,9 mètre
Vitesse : 90 cycles/minute
La durée de vie de la chaîne porte-câbles peut atteindre : 20 millions de temps de cycle
Vitesse et accélération maximales :
Aérien : 3 m/s Glissement : 2 m/s Accélération : 18 m/s²
Distance de déplacement :
Pour les applications aériennes, la distance de déplacement est inférieure à 50 mètres
Tension standard : 300/500 V
Tension d'essai : 2000 V
Application
Particulièrement adapté aux équipements mécaniques, aux machines-outils et à d’autres applications continues de cintrage de chaînes porte-câbles à haute intensité et à grande vitesse. Particulièrement idéal pour les applications de chaînes porte-câbles à grande vitesse et sur moyennes et longues distances. Les câbles pour chaîne porte-câbles de la série TY50.01 ont été largement utilisés dans les machines à bois, les équipements pour la pierre, les équipements laser, les équipements pour le verre, ainsi que dans l'industrie de l'emballage, l'industrie de la logistique et l'automatisation 3C pour les systèmes de chaînes porte-câbles intérieurs.

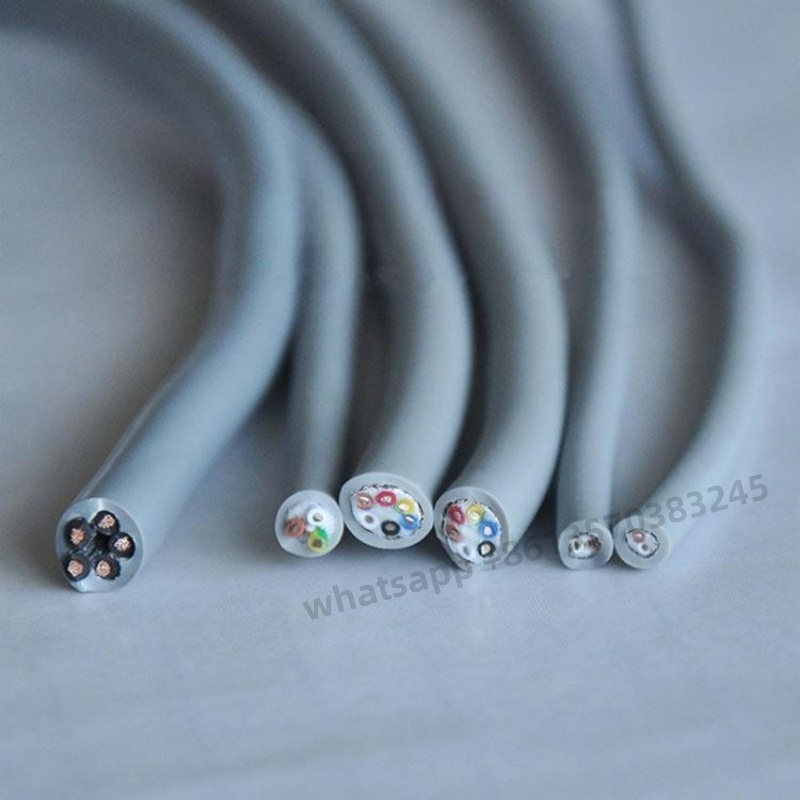

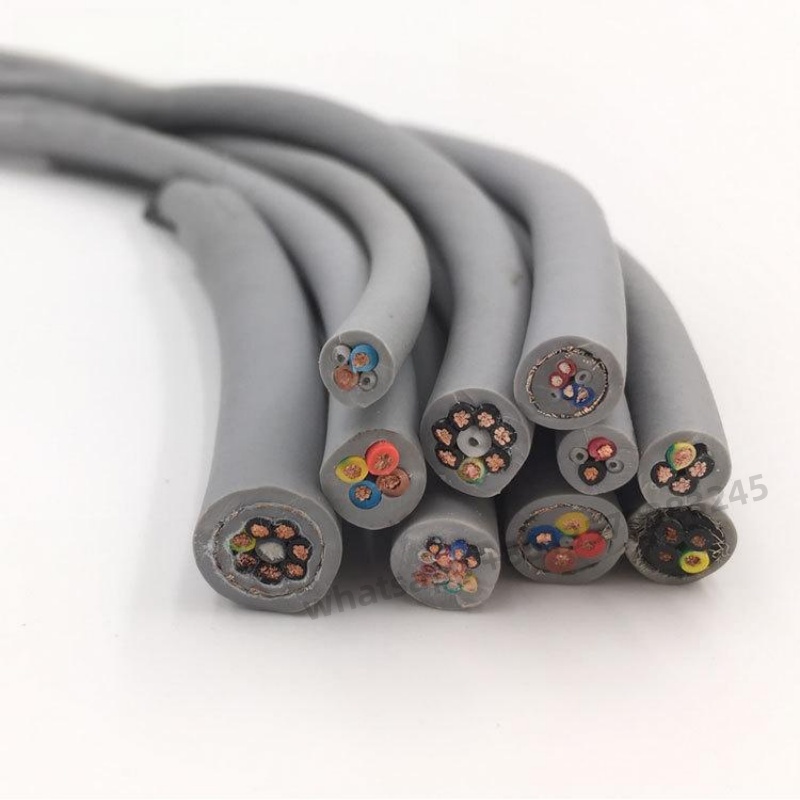

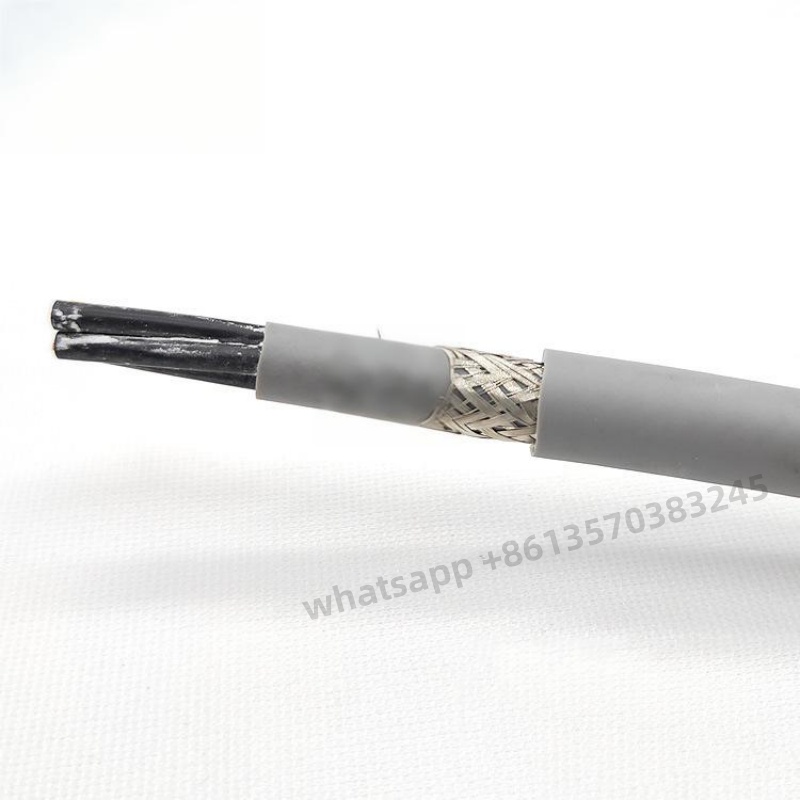

Structure du câble
Structure du produit :
Conforme à la norme UL758 STYLE 20200
Conducteur:
Fil fin en cuivre nu à haute résistance à la flexion, conforme aux normes DIN VDE 0295 classe 5 et IEC 60228 classe 5.
Isolation:
Isolation polymère TPE à hautes performances mécaniques
Couleur du fil central :
Surface de section < 0,5 mm² : fils conducteurs colorés pour différenciation, couleurs conformes à la norme DIN 47100
Surface de section ≥ 0,5 mm² : fil de terre vert-jaune avec fil central noir marqué de chiffres blancs

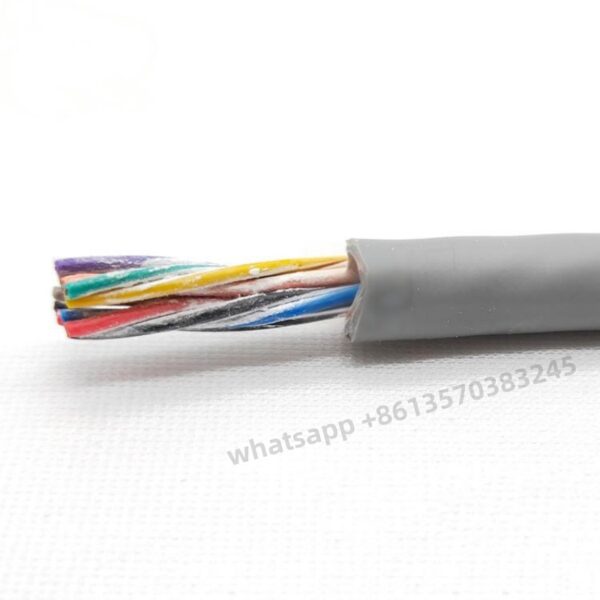

Méthode d'échouage :
Pour quantité de fils conducteurs < 12 : toronnage à pas court en une seule couche
Pour une quantité de fil central ≥ 12 : regroupés et torsadés deux fois pour améliorer la résistance à la torsion
Veste extérieure :
Polymère PVC modifié à haute résistance
| Article | Code produit | Nombre de noyaux et surface transversale | Diamètre extérieur approximatif | Couleur | Numéro de produit | MOQ |
| 32 | TY50.01.42.0075 | 42G0.75 | 20h00 | Gris | C-76 | ※ |
| 33 | TY50.01.02.0100 | 2×1,0 | 5.60 | Gris | C-77 | |
| 34 | TY50.01.03.0100 | 3G1.0 | 6h00 | Gris | C-78 | |
| 35 | TY50.01.04.0100 | 4G1.0 | 6h50 | Gris | C-79 | |
| 36 | TY50.01.05.0100 | 5G1.0 | 7.10 | Gris | C-80 | |
| 37 | TY50.01.07.0100 | 7G1.0 | 8h20 | Gris | C-82 | |
| 38 | TY50.01.12.0100 | 12G1.0 | 12h00 | Gris | C-86 | ※ |
| 39 | TY50.01.18.0100 | 18G1.0 | 14h50 | Gris | C-89 | × |
| 40 | TY50.01.25.0100 | 25G1.0 | 16h50 | Gris | C-92 | ※ |
| 41 | TY50.01.02.0150 | 2×1,5 | 6h20 | Gris | C-96 | |
| 42 | TY50.01.03.0150 | 3G1.5 | 6h60 | Gris | C-97 | |
| 43 | TY50.01.04.0150 | 4G1.5 | 7h20 | Gris | C-98 | |
| 44 | TY50.01.05.0150 | 5G1.5 | 8h00 | Gris | C-99 | |
| 45 | TY50.01.07.0150 | 7G1.5 | 9h30 | Gris | C-101 | |
| 46 | TY50.01.12.0150 | 12G1.5 | 13h00 | Gris | C-105 | ※ |
| 47 | TY50.01.18.0150 | 18G1.5 | 17h00 | Gris | C-108 | ※ |
| 48 | TY50.01.25.0150 | 25G1.5 | 19h00 | Gris | C-111 | ※ |
| 49 | TY50.01.36.0150 | 36G1.5 | 23h00 | Gris | C-113 | ※ |
| 50 | TY50.01.42.0150 | 42G1.5 | 25h20 | Gris | C-114 | ※ |
| 51 | TY50.01.03.0250 | 3G2.5 | 8h30 | Gris | C-116 | |
| 52 | TY50.01.04.0250 | 4G2.5 | 9h30 | Gris | C-117 | ※ |
| 53 | TY50.01.05.0250 | 5G2.5 | 10h20 | Gris | C-118 | ※ |
| 54 | TY50.01.07.0250 | 7G2.5 | 12h20 | Gris | C-119 | ※ |
| 55 | TY50.01.12.0250 | 12G2.5 | 18h00 | Gris | C-121 |
Remarques
1.G = Avec fil de terre jaune-vert X = Sans fil de terre jaune-vert
2. Les tailles de calibre de fil américain (AWG) sont approximatives ; la surface transversale réelle prévaut
3.Pour les fils d'un diamètre extérieur supérieur à 10 mm, une commande minimale de 10 mètres est requise pour les articles ※ spécifiés, et la livraison sera effectuée selon les besoins.
