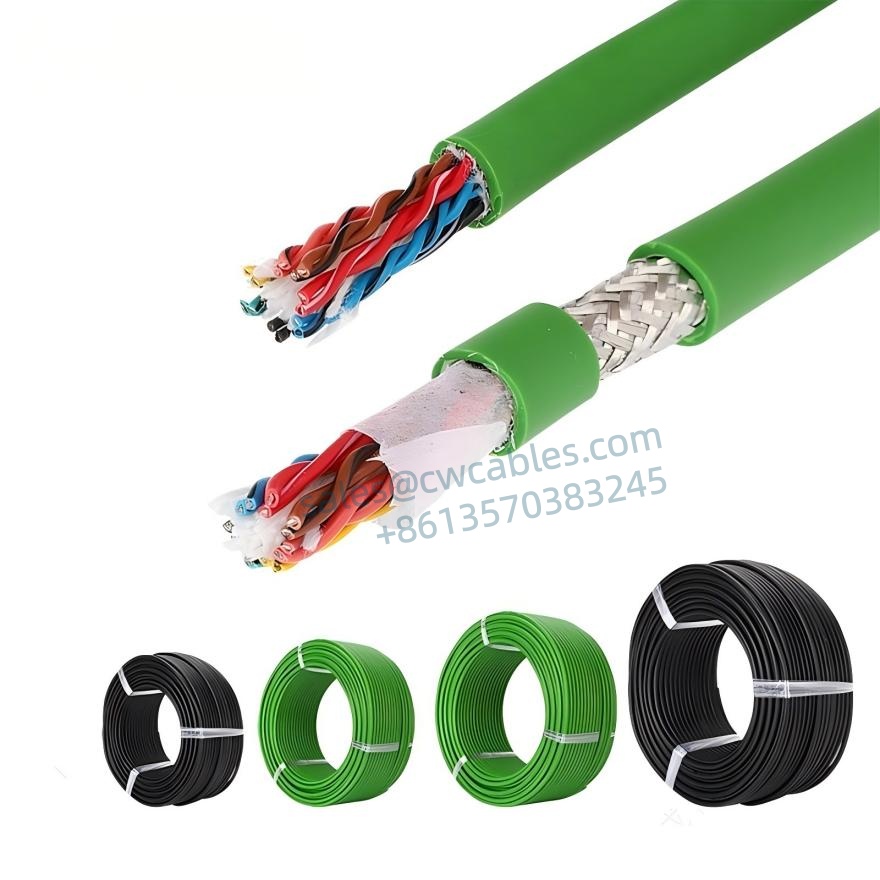

Servomoteur de commentaires de commentaires （10 millions de temps de cycle)
Les câbles de retour de servomoteur facilitent la transmission de signaux critiques entre les capteurs de position de servomoteur (par exemple, encodeurs, résolveurs) et les systèmes de contrôle des machines industrielles. Ces signaux transmettent des paramètres de mouvement essentiels, notamment des données précises de position et de vitesse, pour garantir un contrôle précis en boucle fermée.
Classification des câbles
Conçus pour les applications à flexion continue dans les chaînes porte-câbles, il existe trois types spécialisés :
-
Câbles de résolveur
-
Câbles de rétroaction générale
-
Câbles spécifiques au codeur
Validation des performances
La durabilité dynamique est rigoureusement certifiée par des tests en laboratoire dépassant 10 millions de cycles de pliage, garantissant un fonctionnement fiable dans des environnements très sollicités.
Options de matériaux de veste
| Taper | Propriétés clés | Objectif applicatif |
|---|---|---|
| PVC | Économique ∙ Résistant aux UV | Installations fixes |
| PUR | Résistant à l'huile et aux produits chimiques ∙ Résistant à l'abrasion | Chaînes porte-câbles dynamiques |
| TPE | Sans halogène ∙ Résistance aux températures extrêmes | Conformité alimentaire/pharmaceutique |
Modèles courants :
-
2x2x0,14 mm², 3x2x0,14 mm², 4x2x0,14 mm², 5x2x0,14 mm², 7x2x0,14 mm², 8x2x0,14 mm²
-
2x2x0,2 mm², 3x2x0,2 mm², 4x2x0,2 mm², 5x2x0,2 mm², 7x2x0,2 mm², 8x2x0,2 mm²
-
2x2x0,3 mm², 3x2x0,3 mm², 4x2x0,3 mm², 5x2x0,3 mm², 7x2x0,3 mm², 8x2x0,3 mm²
Servo motor feedback cablesTechnical data
● Gaine PVC spéciale, à très haute flexibilité ● Plage de température Installation mobile : -5°C à +70°C Installation fixe : -15°C à +80°C
● Tension nominale Uo/U : 300/300V
● Tension d'essai : 1 500 V
● Résistance d'isolement : minimum 20 MOhmxkm
● Rayon de courbure minimum : Installation mobile : 6 x diamètre du câble Installation fixe : 4 x diamètre du câble
● Conforme aux réglementations européennes RoHS et Reach.
● Ignifuge, conforme aux normes CEI 60332-1-2, CEI 20-35, FT1, VW-1.

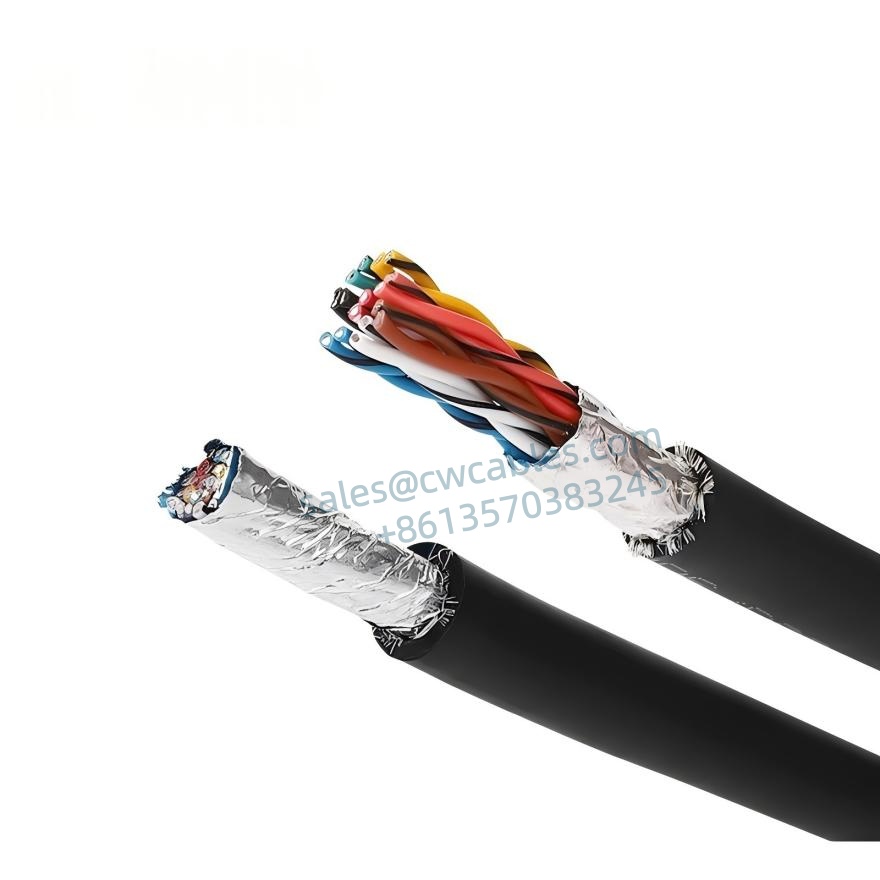

Servo motor feedback cables Structure:
● Conducteurs en cuivre étamé de 0,08 mm² (inférieur à 0,5 mm²) ou en cuivre nu (0,5 mm² et plus)
● Fil de cuivre ultra fin, conforme aux normes DIN VDE 0295 classe 6 et IEC 60228 classe 6.
● Isolation spéciale en PVC
● Noyaux à code couleur (inférieurs à 0,5 mm²)
● Noyaux à code couleur noir avec codage numérique blanc continu (0,5 mm² et plus)
● Noyaux toronnés concentriques à pas optimal

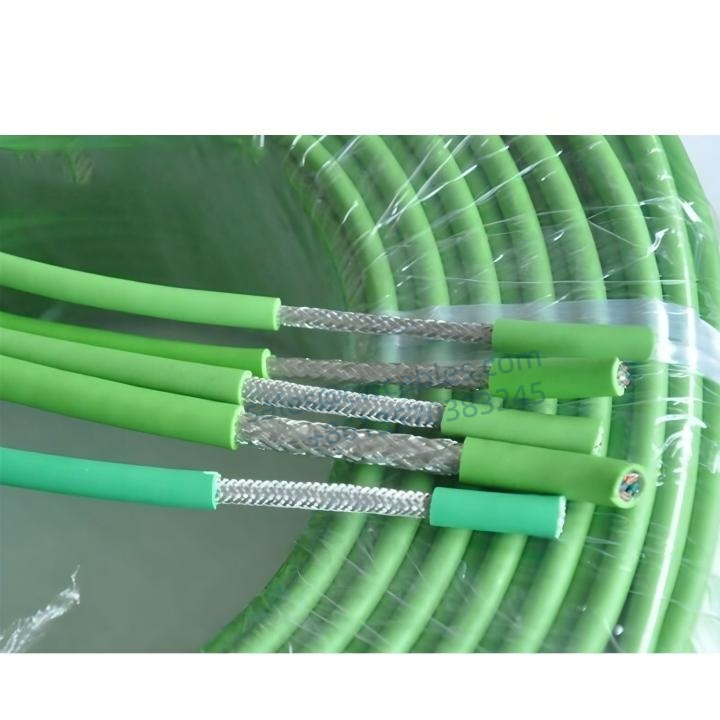

● Blindage tressé en fil de cuivre étamé amélioré
● Couverture minimale de 90 %
● Le gris, le noir, le vert ou la couleur peuvent être personnalisés selon les exigences du client.
| Prix promotionnels de câble de servomoteur pour les usines de traitement de harnais - MOQ : 1 rouleau | ||||||
| Produit | Article | Modèle | Spécification | DE | Couleur | Marque |
| Câble de servo-encodeur ultra flexible (tests de fiabilité 10 millions de fois pour la chaîne porte-câbles) | 1 | AA1006.04.0020 | 2P*24AWG | 6 | Noir/vert | |
| 2 | AA1006.06.0020 | 3P*24AWG | 6.3 | Noir/vert | ||
| 3 | AA1006.08.0020 | 4P*24AWG | 7 | Noir/vert | ||
| 4 | MC-YY3006.04.0014 | 2Px26AWG | 5.9 | Noir | Câble codé tête de Gecko, impression/marquage UL. Couleurs des conducteurs : noir et marron, rouge et orange, bleu et violet. |
|
| 5 | MC-YY3006.06.0014 | 3Px26AWG | 5.9 | Noir | ||
