YY08 7C0.75 a examiné les câbles flexibles de PVC de puissance pour des applications fixes et mobiles
| MODÈLE | Nombre de noyaux et section transversale (MM²) | COULEUR DU FIL | MOQ |
| Câble de blindage d'alimentation flexible YY08 | 0.5 | Jaune/Vert Bleu Marron Rouge | Une quantité minimale de commande d'une bobine est requise pour les câbles à 2, 3 ou 4 conducteurs. Pour d'autres combinaisons de noyaux et de couleurs, la quantité minimale de commande est de 400 mètres. Si une couleur n'est pas disponible, la quantité minimum de commande est de 3000 mètres. |
| 0.75 | Jaune/Vert Bleu Marron Rouge | ||
| 1 | Jaune/Vert Bleu Marron Rouge | Pour les câbles à 4 conducteurs, une quantité minimale de commande d'une bobine est requise. Pour d'autres combinaisons de noyaux et de couleurs, la quantité minimale de commande est de 400 mètres. Si une couleur n'est pas disponible, la quantité minimum de commande est de 3000 mètres. | |
| 1,5 | Jaune/Vert Bleu Marron Rouge | Une quantité minimale de commande d'une bobine est requise pour les câbles à 2, 3 ou 4 conducteurs. Pour d'autres combinaisons de noyaux et de couleurs, la quantité minimale de commande est de 400 mètres. Si une couleur n'est pas disponible, la quantité minimum de commande est de 3000 mètres. | |
| 2.5 | Jaune/Vert Bleu Marron Rouge | Pour les câbles à 4 conducteurs, une quantité minimale de commande d'une bobine est requise. Pour d'autres combinaisons de noyaux et de couleurs, la quantité minimale de commande est de 400 mètres. Si une couleur n'est pas disponible, la quantité minimum de commande est de 3000 mètres. | |
| 4 | Jaune/Vert Bleu Marron Rouge | ||
| 6 | Jaune/Vert Bleu Marron Rouge |
| CÂBLE D'ALIMENTATION FLEXIBLE YY08 AVEC BLINDAGE Paramètre | ||||
| Non. | Code produit | Nombre de noyaux et section transversale | Diamètre extérieur approximatif （mm) | Couleur de la gaine extérieure |
| (NO.Xm㎡) | ||||
| 1 | Yy08.02.0050 | 2×0,5 | 6.5 | Noir |
| 2 | AA08.03.0050 | 3G0.5 | 6.8 | Noir |
| 3 | Yy08.04.0050 | 4G0.5 | 7.2 | Noir |
| 4 | AA08.02.0075 | 2×0,75 | 7 | Noir |
| 5 | AA08.03.0075 | 3G0.75 | 7.2 | Noir |
| 6 | Yy08.04.0075 | 4G0.75 | 7.8 | Noir |
| 7 | Yy08.01.00 | 4G1.0 | 8.5 | Noir |
| 8 | AA08.02.0150 | 2×1,5 | 8.5 | Noir |
| 9 | AA08.03.0150 | 3G1.5 | 9 | Noir |
| dix | Yy08.04.010 | 4G1.5 | 9.8 | Noir |
| 11 | AA08.03.0250 | 3G2.5 | 10.5 | Noir |
| 12 | Yy08.04.0250 | 4G2.5 | 11.5 | Noir |
| 13 | AA08.04.0400 | 4G4.0 | 13 | Noir |
| 14 | AA08.04.0600 | 4G6.0 | 15 | Noir |
Paramètre technique des câbles d'alimentation flexibles blindés en PVC
Gaine spéciale en PVC, d'une bonne flexibilité.
● Plage de température : Installation mobile : -5°C à +70°C Installation fixe : -15°C à +70°C
● Tension nominale Uo/U : 300/500 V
● Tension d'essai : 2 000 V
● Résistance d'isolement : Minimum 20 MOhm/km
● Rayon de courbure minimum : Installation mobile : 7,5 fois le diamètre du câble Installation fixe : 6 fois le diamètre du câble
● Conforme aux réglementations européennes RoHS et Reach.

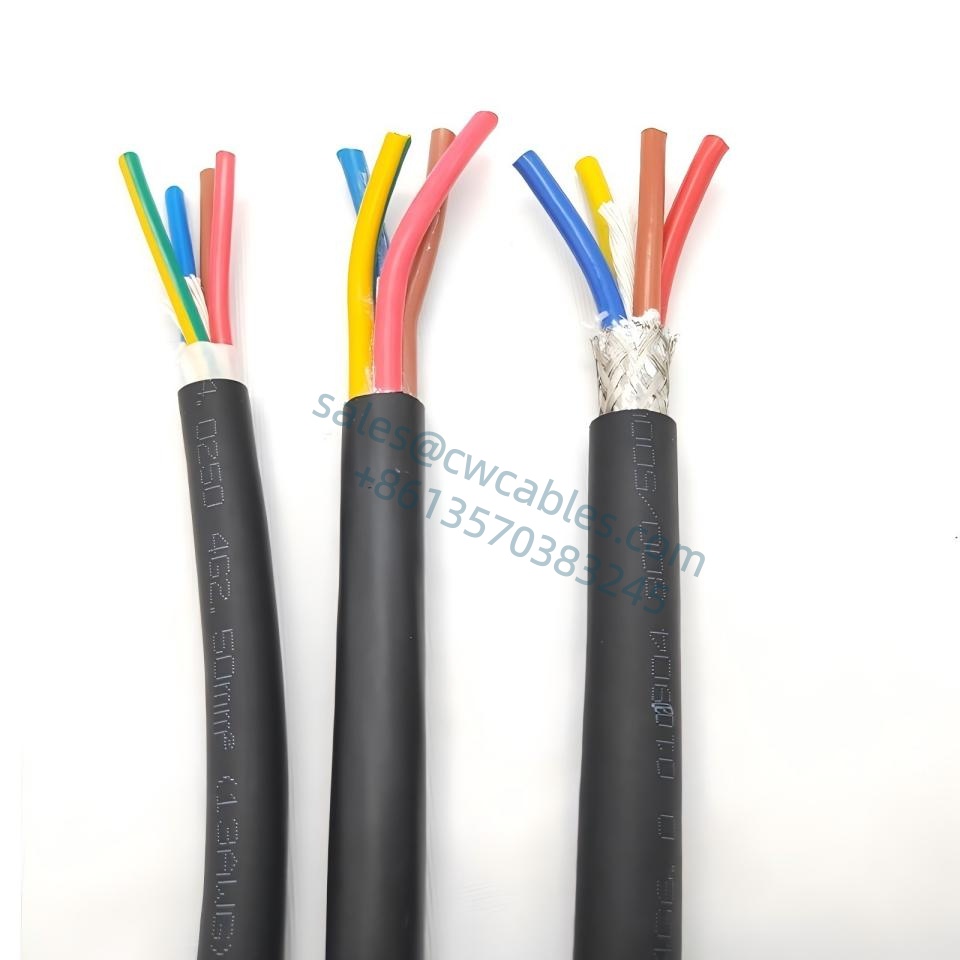

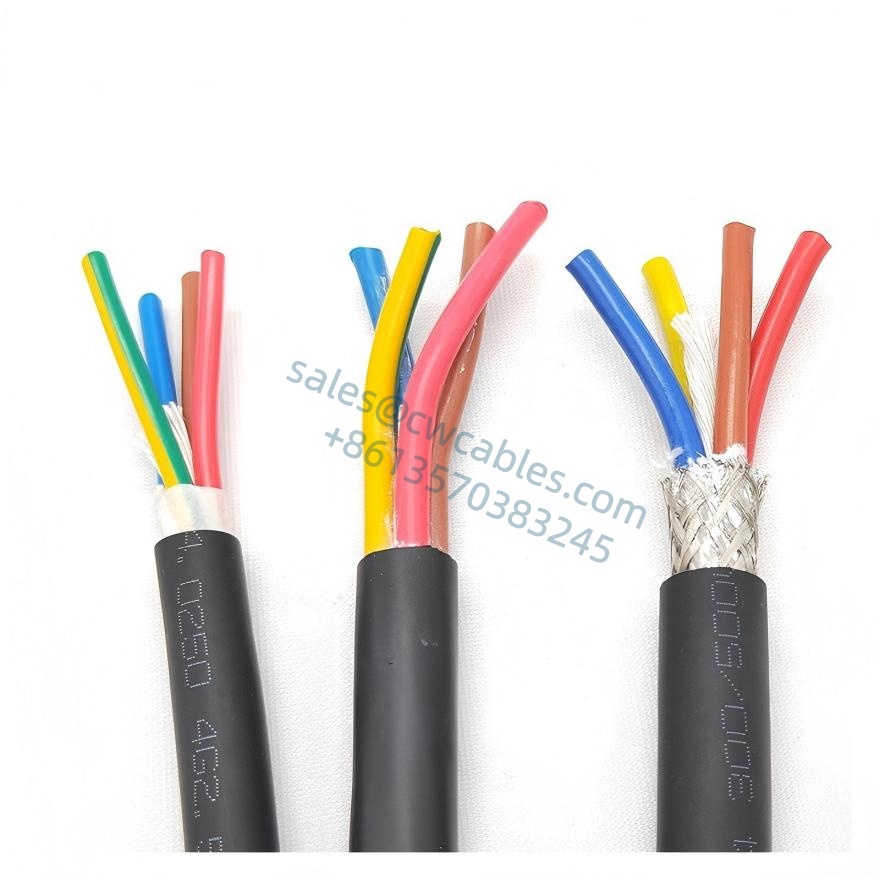

Structure de câbles de puissance flexibles blindés en PVC
● Conducteur en cuivre nu, fil de cuivre fin Conforme aux normes DIN VDE 0295 classe 6 et IEC 60228 classe 6
● Isolation spéciale en PVC
● Identification du noyau par code couleur
● Composition optimale des noyaux avec un pas optimal
● Avec fil de terre jaune-vert (pour câbles à 3 conducteurs et plus)
● Blindage de tresse de fil de cuivre étamé amélioré
● Couverture de blindage globale minimale de 80 %
● Gaine extérieure spéciale en PVC
● Couleur noire (RAL9005), finition mate
