Cadena de arrastre Hirose disparador Cable de cámara IO Parámetro
| IO-TY501、502 CABLE DE REMOLQUE DE CONTROL IO HIGHFLEX (5 millones de veces pruebas de confiabilidad para la cadena de arrastre) | ||||
| No. | Código de producto | Número de núcleos y área de sección transversal. | Diámetro exterior aproximado (mm) | Color de la funda exterior |
| (NO.Xm㎡) | ||||
| 1 | IO-TY501.10.0010 | 10×0,1 | 5 | Negro |
| 2 | IO-TY501.20.0010 | 20×0,1 | 6 | Negro |
| 3 | IO-TY501.40.0010 | 40×0,1 | 7.2 | Negro |
| 4 | IO-TY502.10.0010 | 10×0,1 | 6 | Negro |
| 5 | IO-TY502.20.0010 | 20×0,1 | 6.2 | Negro |
| 6 | IO-TY502.40.0010 | 40×0,1 | 7.6 | Negro |
La cantidad mínima de pedido para el cable anterior es de un rollo (100 M). Si el cable con funda de PUR, el MOQ es de 400 metros.
Cadena de arrastre Cable de cámara IO con disparador Hirose Datos técnicos
●Aislamiento TPE-E, cubierta especial de PVC Altamente flexible
● Rango de temperatura: Instalación móvil: -5°C a +70°C Instalación fija: -15°C a +80°C
● Tensión nominal: 30V
●Voltaje de prueba: 500V
● Resistencia de aislamiento: Mínimo 20 MOhmxkm
●Radio de curvatura mínimo: Instalación móvil: diámetro del cable 7,5x Instalación fija: diámetro del cable 6x
●Cumple con las normas RoHS y Reach de la UE.

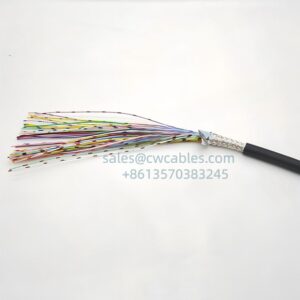

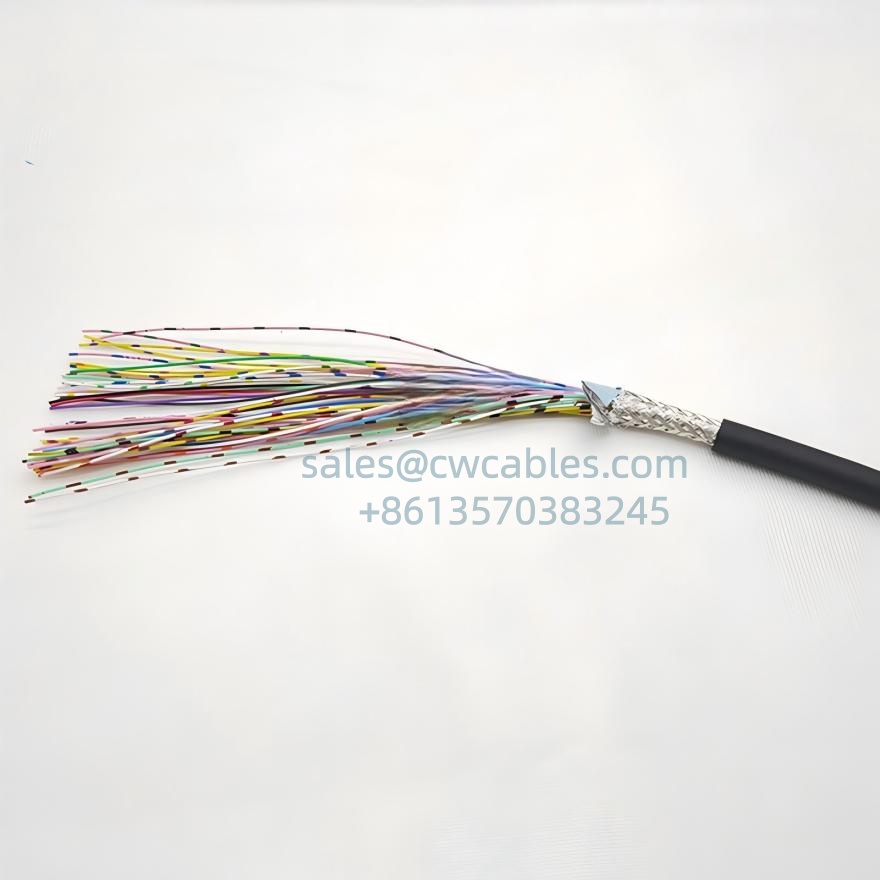

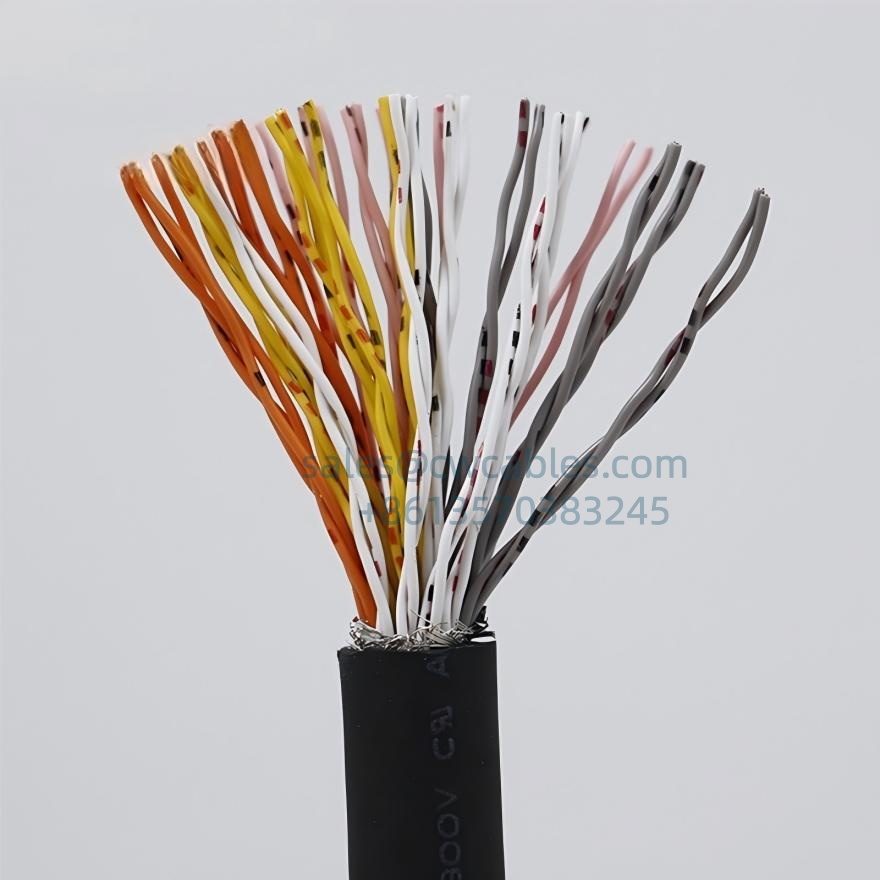

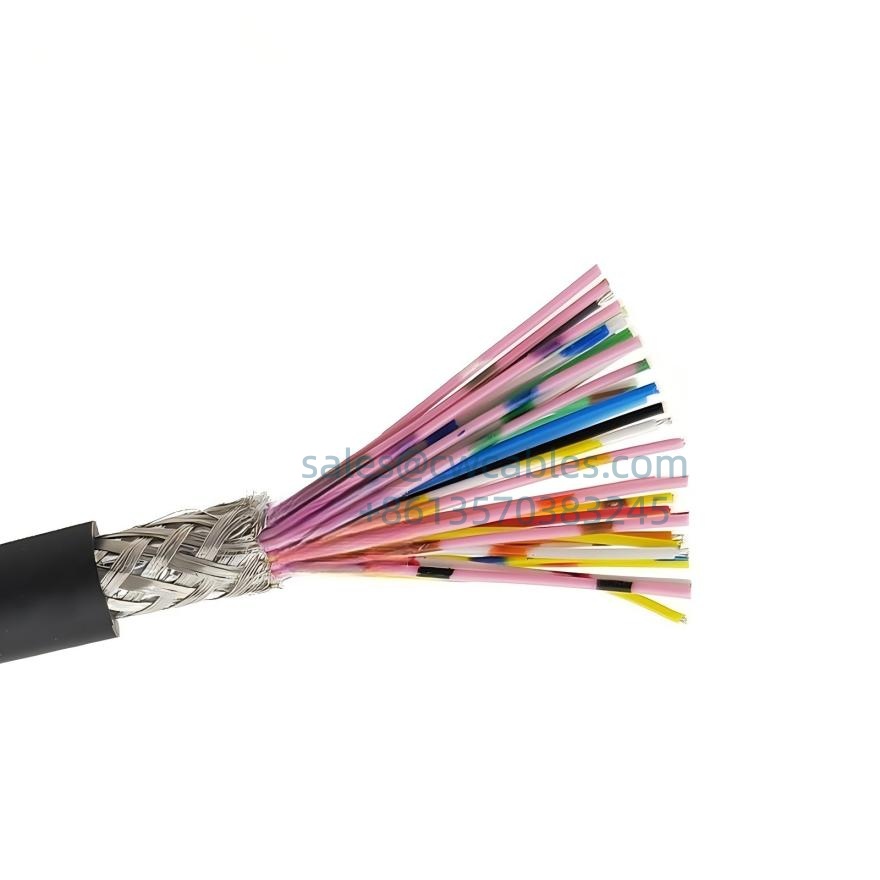

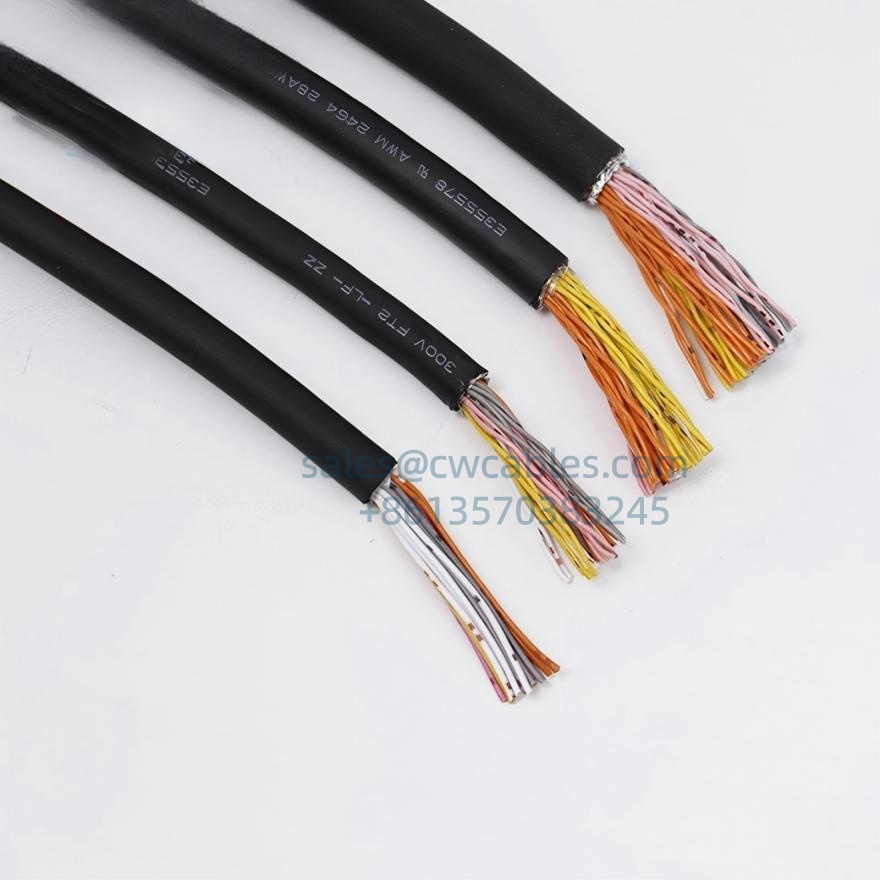

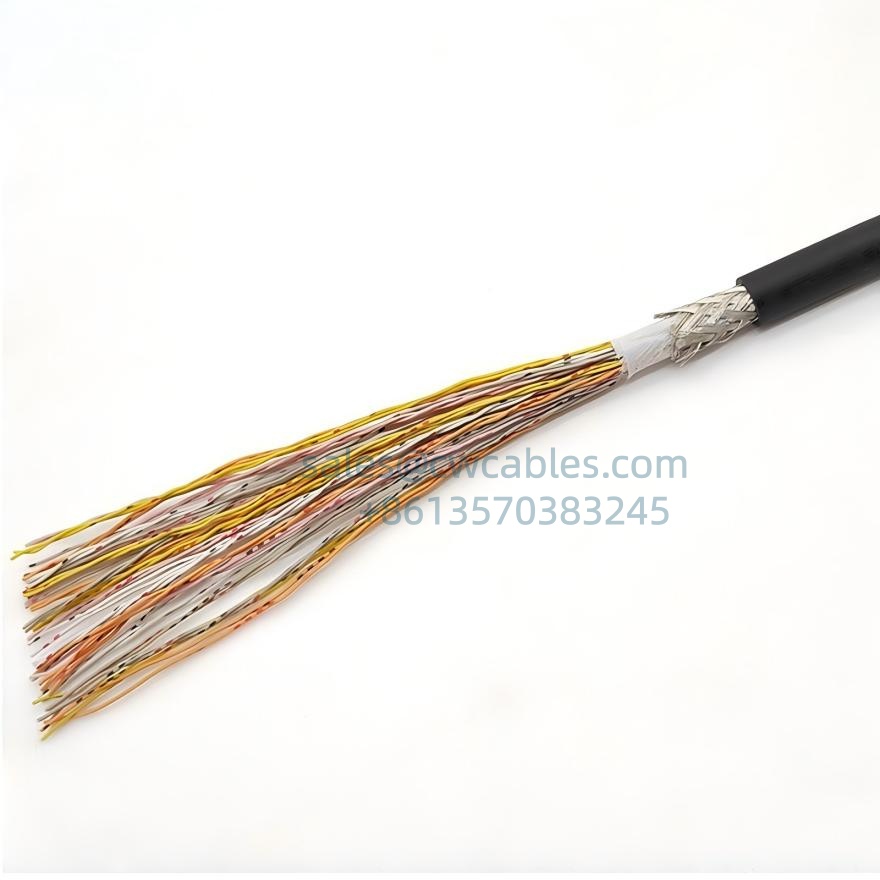

Cable de cámara IO con disparador Hirose de cadena de arrastre Estructura:
● Conductor de cobre estañado, alambre de cobre fino, que cumple con los requisitos de UL 20276.
● Aislamiento TPE-E.
● Identificación del núcleo codificada por colores.
● Óptimo tendido de núcleos trenzados.
● Blindaje trenzado de alambre de cobre estañado mejorado.
● Tasa de cobertura mínima del 85%.
● Funda exterior de PVC especial.
● Color negro (RAL 9005), acabado mate.
| Estándares de prueba de cables de cadena de arrastre de alta flexibilidad 5 millones de veces | ||
| Prueba de flexión de cadena de arrastre Método de prueba: Tome un cable terminado de 2 metros, con un radio de curvatura de 6 veces el diámetro exterior del cable, una carrera móvil de 900 mm y un movimiento alternativo a una velocidad de 90 veces/minuto. |
Prueba de bobinado de dos ruedas Método de prueba: Tome un cable terminado de 5 metros, de acuerdo con el diámetro de polea especificado y el peso de las pesas. La polea se mueve a una velocidad de 0,33 m/s y la distancia de movimiento es más de 1,0 metro en condiciones alternativas. |
Prueba de curvatura de 90 grados Método de prueba: Tome un cable terminado de 2 metros, con un radio de curvatura de 2,5 veces el diámetro exterior del cable, de acuerdo con el peso estándar especificado de las pesas, doblándolo a una velocidad de 40 veces/minuto. |
| Criterios de juicio: 1. El número de reciprocidades excede 5.000.000 de veces sin circuito abierto o cortocircuito. 2. La funda no está rota | Criterios de juicio: 1. El número de reciprocidades supera las 200.000 veces sin circuito abierto o cortocircuito. 2. La funda no está rota | Criterios de juicio: 1. El número de reciprocidades supera las 100.000 veces sin circuito abierto o cortocircuito. 2. La funda no está rota |
