YP501 CABLE DE CONTROL DE CADENA DE ARRASTRE DE POLIURETANO (PUR) ALTA FLEXIBLE NÚCLEO DE COLOR
● El cable de la cadena de arrastre adopta una estructura envuelta y tiene un tacto suave y buena elasticidad.
● El CABLE DE CONTROL DE CADENA DE ARRASTRE de poliuretano (PUR) es adecuado para entornos industriales extremadamente hostiles y entornos con líquidos refrigerantes y lubricantes corrosivos. Tiene una excelente resistencia al aceite y a la abrasión.
● Tiene buena resistencia a microorganismos, hidrólisis, corrosión química, radiación UV y bajas temperaturas.
● Puede utilizarse en ambientes interiores y exteriores secos o húmedos, especialmente indicado para entornos industriales.
● En condiciones normales de uso, generalmente puede tener una vida útil de más de 5 millones de ciclos, lo que es adecuado para su uso en cadenas de arrastre de movimiento de velocidad media a alta.
● Se utiliza principalmente para conexiones eléctricas en automatización industrial, equipos electromecánicos, máquinas herramienta, equipos logísticos y sistemas de control en entornos hostiles.
CABLE DE CONTROL DE CADENA DE ARRASTRE de poliuretano (PUR) Parámetro
| No. | Código de producto | Número de núcleos y área de sección transversal. | Diámetro exterior aproximado (mm) | Color de la funda exterior |
| (NO.Xm㎡) | ||||
| 1 | YP501.02.0014 | 2×0,14 | 3.6 | Negro/Gris |
| 2 | YP501.03.0014 | 3×0,14 | 3.8 | Negro/Gris |
| 3 | YP501.04.0014 | 4×0,14 | 4.2 | Negro/Gris |
| 4 | YP501.06.0014 | 6×0,14 | 4.8 | Negro/Gris |
| 5 | YP501.08.0014 | 8×0,14 | 5.6 | Negro/Gris |
| 6 | YP501.10.0014 | 10×0,14 | 6.4 | Negro/Gris |
| 7 | YP501.12.0014 | 12×0,14 | 6.1 | Negro/Gris |
| 8 | YP501.16.0014 | 16×0,14 | 6.8 | Negro/Gris |
| 9 | YP501.20.0014 | 20×0,14 | 7.4 | Negro/Gris |
| 10 | YP501.02.0020 | 2×0,2 | 3.8 | Negro/Gris |
| 11 | YP501.03.0020 | 3×0,2 | 4.0 | Negro/Gris |
| 12 | YP501.04.0020 | 4×0,2 | 4.5 | Negro/Gris |
| 13 | YP501.05.0020 | 5×0,2 | 4.8 | Negro/Gris |
| 14 | YP501.06.0020 | 6×0,2 | 5.2 | Negro/Gris |
| 15 | YP501.08.0020 | 8×0,2 | 6.0 | Negro/Gris |
| dieciséis | YP501.10.0020 | 10×0,2 | 6.8 | Negro/Gris |
| 17 | YP501.12.0020 | 12×0,2 | 6.4 | Negro/Gris |
| 18 | YP501.16.0020 | 16×0,2 | 7.2 | Negro/Gris |
| 19 | YP501.20.0020 | 20×0,2 | 8.0 | Negro/Gris |
| 20 | YP501.24.0020 | 24 × 0.2 | 8.8 | Negro/Gris |
| 21 | YP501.26.0020 | 26×0,2 | 9.2 | Negro/Gris |
| 22 | YP501.02.0030 | 2×0,3 | 4.2 | Negro/Gris |
| 23 | YP501.03.0030 | 3×0,3 | 4.4 | Negro/Gris |
| 24 | YP501.04.0030 | 4×0,3 | 4.8 | Negro/Gris |
| 25 | YP501.05.0030 | 5×0,3 | 5.2 | Negro/Gris |
| 26 | YP501.06.0030 | 6×0,3 | 5.5 | Negro/Gris |
| 27 | YP501.07.0030 | 7 × 0.3 | 5.8 | Negro/Gris |
| 28 | YP501.08.0030 | 8×0,3 | 6.5 | Negro/Gris |
| 29 | YP501.10.0030 | 10×0,3 | 7.3 | Negro/Gris |
| 30 | YP501.12.0030 | 12×0,3 | 7.0 | Negro/Gris |
| 31 | YP501.16.0030 | 16×0,3 | 7.8 | Negro/Gris |
| 32 | YP501.20.0030 | 20×0,3 | 8.5 | Negro/Gris |
| 33 | YP501.24.0030 | 24×0,3 | 9.6 | Negro/Gris |
| 34 | YP501.26.0030 | 26×0,3 | 10.0 | Negro/Gris |
| 35 | YP501.30.0030 | 30×0,3 | 10.0 | Negro/Gris |
Para obtener más especificaciones o productos personalizados especiales, comuníquese con nuestro asesor de productos.
CABLE DE CONTROL DE CADENA DE ARRASTRE DE POLIURETANO (PUR) Datos técnicos
●Funda de PUR especializada, muy flexible
●Rango de temperatura: Instalación móvil: -20°C a +80°C Instalación fija: -40°C a +90°C
● Velocidad máxima de sobrecarga/deslizamiento 5 m/s, 3 m/s
● Aceleración máxima 50 m/s
●Tensión nominal Uo/U: 300/300V
●Tensión de prueba: 1500V
●Resistencia de aislamiento: Mínimo 20 MOhmxkm
●Radio de curvatura mínimo: Instalación móvil: 7,5 x diámetro del cable Instalación fija: 6 x diámetro del cable
●Cumple con la normativa RoHS y Reach de la UE
● Resistencia al aceite totalmente resistente al aceite
CABLE DE CONTROL DE CADENA DE ARRASTRE de poliuretano (PUR) Estructura:
●Conductor de cobre estañado, alambre de cobre fino
●Cumple con DIN VDE 0295 Clase 6 e IEC 60228 Clase 6
●Aislamiento de PVC especializado

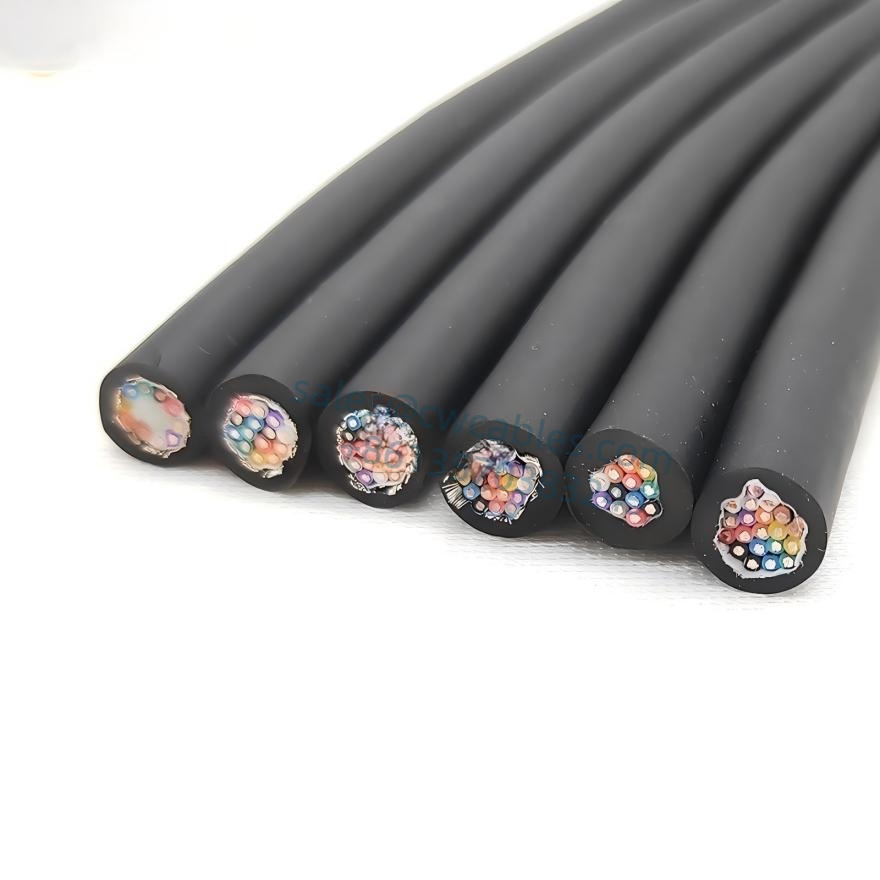

●Identificación del cable central codificado por colores
● Longitud de tendido óptima, cableado en capas de los núcleos.
●Funda exterior Mezcla de PUR de baja adherencia, ajustada a las exigencias de la cadena de arrastre.
●Color: gris, negro o puede combinarse con el color según los requisitos del cliente.
| Estándares de prueba de cables de cadena de arrastre de alta flexibilidad 5 millones de veces | ||
| Prueba de flexión de cadena de arrastre Método de prueba: Tome un cable terminado de 2 metros, con un radio de curvatura de 6 veces el diámetro exterior del cable, una carrera móvil de 900 mm y un movimiento alternativo a una velocidad de 90 veces/minuto. |
Prueba de bobinado de dos ruedas Método de prueba: Tome un cable terminado de 5 metros, de acuerdo con el diámetro de polea especificado y el peso de las pesas. La polea se mueve a una velocidad de 0,33 m/s y la distancia de movimiento es más de 1,0 metro en condiciones alternativas. |
Prueba de curvatura de 90 grados Método de prueba: Tome un cable terminado de 2 metros, con un radio de curvatura de 2,5 veces el diámetro exterior del cable, de acuerdo con el peso estándar especificado de las pesas, doblándolo a una velocidad de 40 veces/minuto. |
| Criterios de juicio: 1. El número de reciprocidades excede 5.000.000 de veces sin circuito abierto o cortocircuito. 2. La funda no está rota | Criterios de juicio: 1. El número de reciprocidades supera las 200.000 veces sin circuito abierto o cortocircuito. 2. La funda no está rota | Criterios de juicio: 1. El número de reciprocidades supera las 100.000 veces sin circuito abierto o cortocircuito. 2. La funda no está rota |
