YY2006 Cáp kéo dây kéo dây PVC cực kỳ linh hoạt tốc độ cực cao Trvvsp

Giải thích khả năng chịu tải của cáp:

In long-travel drag chain applications, due to the weight of the Towline Wire Drag Chain Cable itself and the stress generated during high-speed movement of the drag chain, as well as the limited freedom of cable installation in long-travel drag chains, the cable itself needs to withstand significant tensile forces. The longer the travel distance of the drag chain, the greater the forces applied, thus requiring higher load capacity for the cable

Tải cao: Thích hợp cho các ứng dụng có khoảng cách di chuyển xích kéo lên tới 100 mét, với khả năng chịu tải cao. Ví dụ bao gồm dòng 20 triệu chu kỳ YY2001, YY2002, YY2006 có vỏ bọc PVC.

Tải rất cao: Thích hợp cho các ứng dụng có khoảng cách di chuyển xích kéo lên tới 200 mét, với khả năng chịu tải cực cao. Các ví dụ bao gồm dòng YP2001, YP2002, YP2006 chu kỳ 20 triệu với vỏ bọc PUR.

Towline Wire Drag Chain Cable Application

● Cáp sử dụng cấu trúc vỏ kép gấp nếp, với dây dẫn được xoắn từ dây đồng siêu mịn 0,08mm, có khả năng chống uốn đặc biệt.

● Nó có cảm giác tương đối cứng so với cáp có cấu trúc dạng dải băng, đường kính ngoài cũng lớn hơn so với cáp có cấu trúc dạng dải băng nhưng có khả năng chịu tải mạnh hơn.

● Được trang bị lớp bảo vệ bằng dây đồng mạ thiếc giúp loại bỏ nhiễu tín hiệu tối đa.

● Được thiết kế bên trong để giảm thiểu sự mài mòn trên dây lõi do lớp bện gây ra, nhờ đó kéo dài tuổi thọ sử dụng.

● Chịu dầu vừa phải, có khả năng chống mài mòn tuyệt vời, nhiệt độ cao và thấp và khả năng chịu tải cao.

● Theo cách lắp đặt và sử dụng tiêu chuẩn, nó có thể đạt tuổi thọ trên 20 triệu chu kỳ, phù hợp để sử dụng trong dây chuyền kéo chuyển động tốc độ cao.

● Dây dẫn bằng đồng mạ thiếc (dưới 0,5mm2) hoặc đồng trần (0,5mm2 trở lên).

● Dây đồng siêu mịn, tuân thủ DIN VDE 0295 Loại 6 và IEC 60228 Loại 6.

● Cách nhiệt PVC đặc biệt.

● Lõi mã màu (dưới 0,5 mm²).

● Lõi màu đen có đánh số màu trắng liên tục (0,5 mm² trở lên), có dây nối đất màu vàng-xanh ở lớp ngoài (3 lõi trở lên).

● Tối ưu hóa các lõi xoắn được nhóm lại (12 lõi trở lên), xoắn theo lớp dưới 12 lõi.

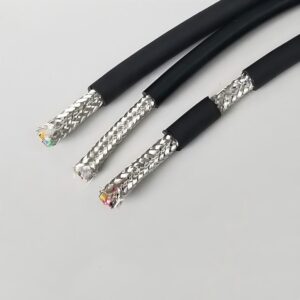

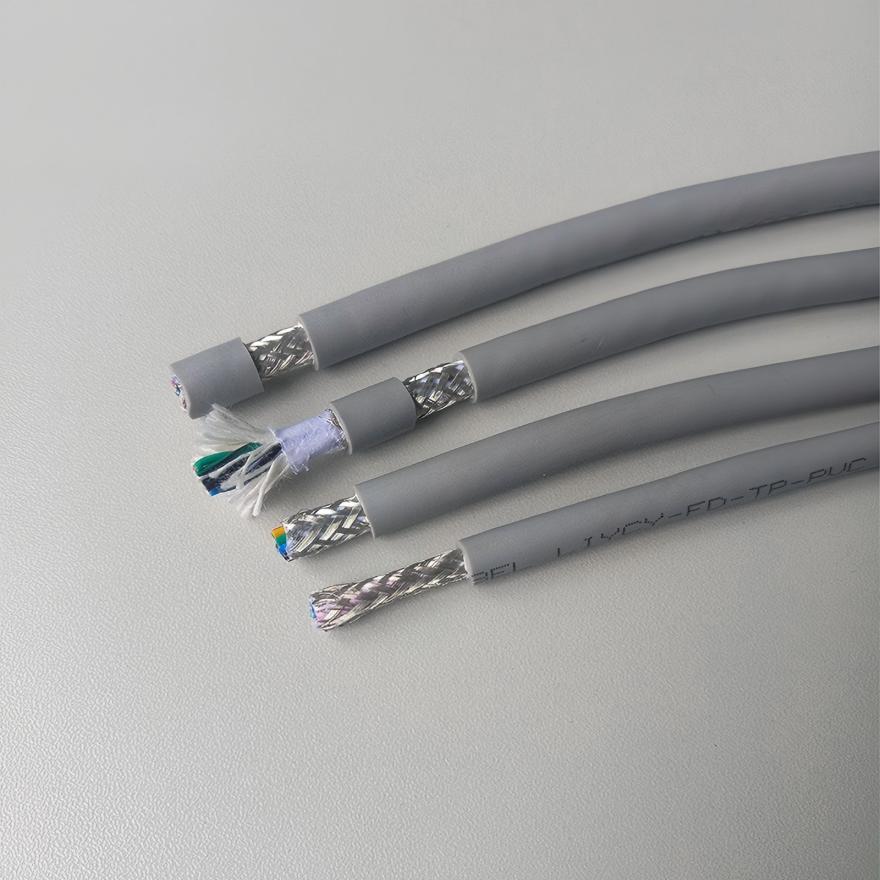

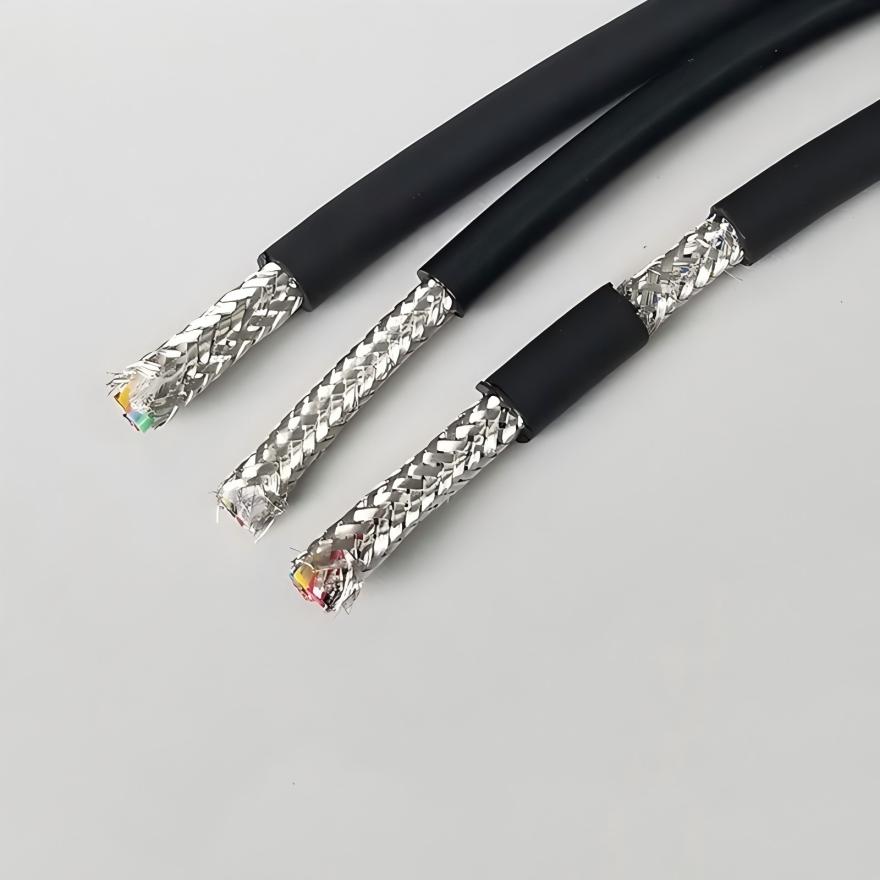

● Tấm chắn bện dây đồng mạ thiếc cải tiến.

● Tỷ lệ bao phủ tối thiểu là 90%.

● Vật liệu composite gốc PVC chịu dầu, có độ nhớt thấp

● Màu xám hoặc màu sắc có thể tùy chỉnh theo yêu cầu của khách hàng.

Để biết thêm thông số kỹ thuật hoặc các sản phẩm tùy chỉnh đặc biệt, vui lòng liên hệ với chuyên gia tư vấn sản phẩm của chúng tôi.

Đối với cáp được đặt hàng theo cuộn dây ở trên, số lượng đặt hàng tối thiểu đối với cáp có loại vỏ bọc PUR là 400 mét.

Tiêu chuẩn thử nghiệm cáp xích kéo có độ linh hoạt cao

(10 triệu lần kiểm tra độ tin cậy đối với xích kéo)

1.Thử nghiệm uốn dây xích

Phương pháp thử nghiệm: Lấy cụm cáp thành phẩm dài 2 mét, uốn cong với bán kính gấp 6 lần đường kính ngoài của cáp, di chuyển qua lại với quãng đường di chuyển 900mm với tốc độ 90 vòng/phút.

Tiêu chí đánh giá: 1. Hơn 20.000.000 chu kỳ chuyển động tịnh tiến mà không bị hở mạch hoặc đoản mạch. 2. Không bị vỡ vỏ.
