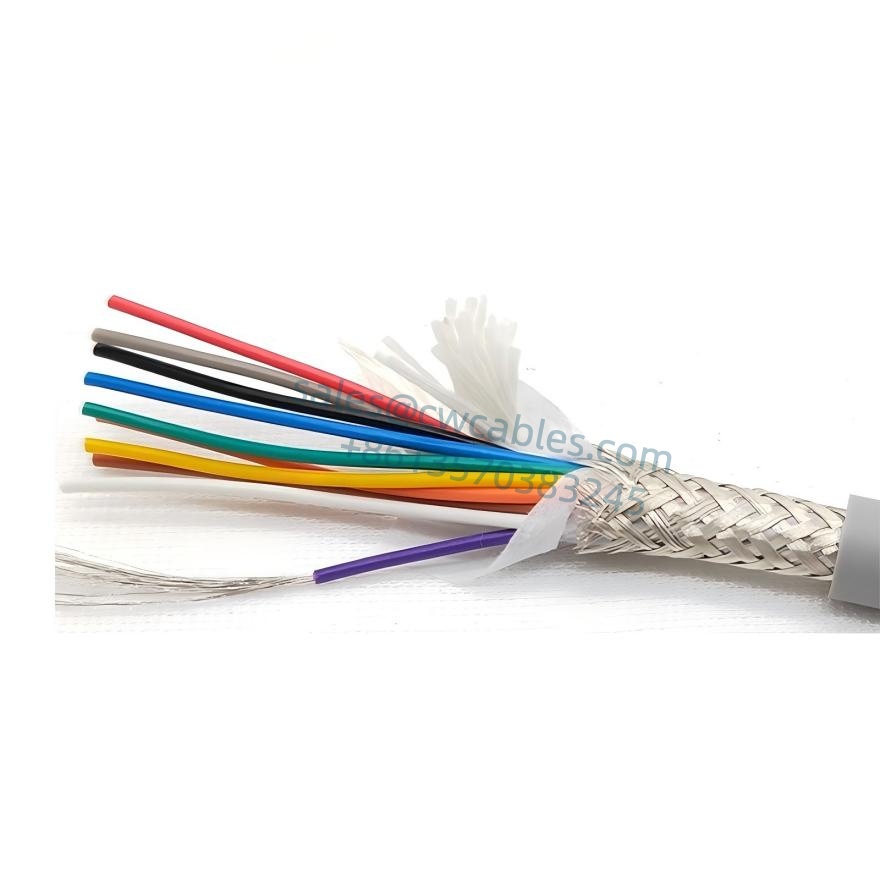

Cáp linh hoạt ngoài trời chống tia cực tím YP1002 có tấm chắn - Hình ảnh 3

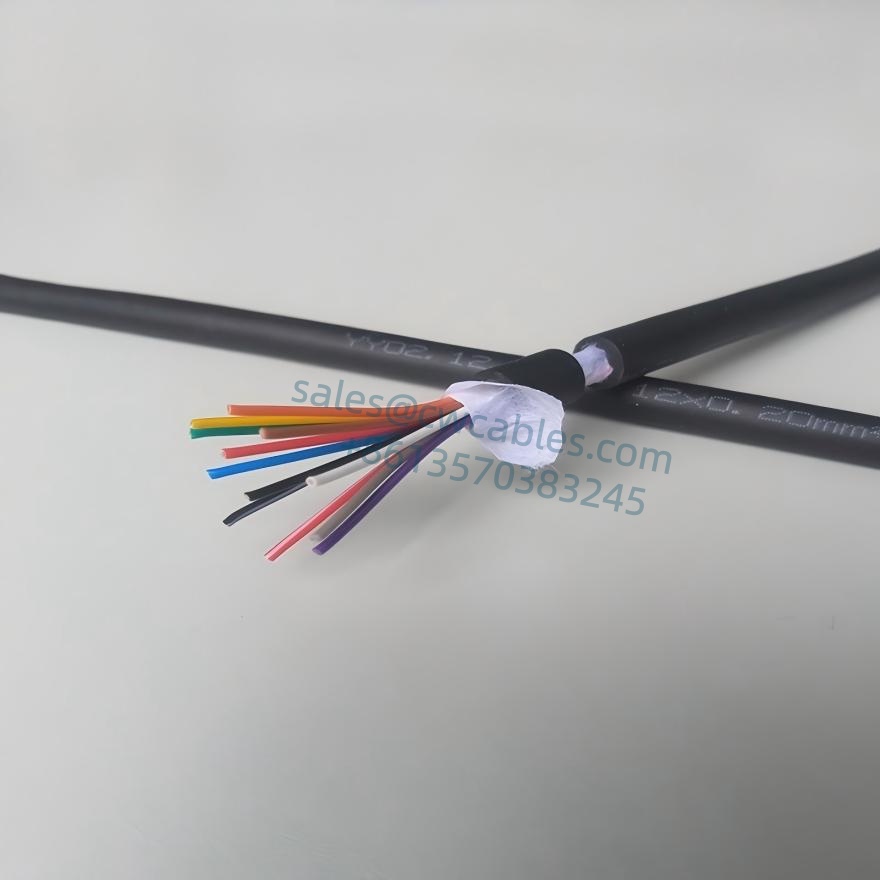

Cáp linh hoạt ngoài trời chống tia cực tím YP1002 có tấm chắn - Hình ảnh 4

Cáp linh hoạt ngoài trời chống tia cực tím YP1002 có tấm chắn - Hình ảnh 5

Cáp linh hoạt ngoài trời chống tia cực tím YP1002 có tấm chắn - Hình ảnh 6

Cáp linh hoạt ngoài trời chống tia cực tím YP1002 có tấm chắn - Hình ảnh 7

Cáp linh hoạt ngoài trời chống tia cực tím YP1002 có tấm chắn

Cáp linh hoạt ngoài trời chống tia cực tím có độ tinh khiết cực cao có tấm chắn chủ yếu được sử dụng cho các kết nối điện trong môi trường tự động hóa công nghiệp khắc nghiệt, thiết bị cơ điện, máy công cụ, thiết bị hậu cần và hệ thống điều khiển.

Thêm vào trích dẫn

Thể loại: Cáp xích kéo tốc độ cao (kiểm tra độ tin cậy 10 triệu lần đối với xích kéo), kéo chuỗi cáp thẻ: Pur, PUR/TPU, UL

Sự miêu tả

Nó sử dụng cấu trúc bọc, với dây dẫn được tạo thành từ các dây đồng siêu mịn 0,08mm xoắn lại với nhau, mang lại cảm giác mềm mại và linh hoạt.

Được trang bị lớp bảo vệ bện dây đồng mạ thiếc để giảm thiểu nhiễu tín hiệu.

Thích hợp cho các môi trường công nghiệp đòi hỏi khắt khe và các ứng dụng có chất làm mát và dầu bôi trơn ăn mòn, có khả năng chống dầu và chống mài mòn tuyệt vời.

Cáp linh hoạt ngoài trời chống tia cực tím Pur có khả năng chống vi sinh vật, thủy phân, ăn mòn hóa học, bức xạ UV và nhiệt độ thấp tốt.

Có thể sử dụng cho cả ứng dụng trong nhà và ngoài trời trong điều kiện khô ráo hoặc ẩm ướt, đặc biệt phù hợp với môi trường công nghiệp.

Trong điều kiện sử dụng bình thường, nó thường có tuổi thọ trên 10 triệu chu kỳ. Thích hợp để sử dụng trong dây chuyền kéo chuyển động tốc độ cao.

YP1001 CÁP ĐIỀU KHIỂN CHUỖI KÉO PUR LINH HOẠT CỰC CAO CÁP MÀU SẮC (10 triệu lần kiểm tra độ tin cậy cho xích kéo)
KHÔNG.	Mã sản phẩm	Số lõi và diện tích mặt cắt ngang	Đường kính ngoài gần đúng （mm)	Màu vỏ ngoài
KHÔNG.	Mã sản phẩm	(SỐ.Xm㎡)	Đường kính ngoài gần đúng （mm)	Màu vỏ ngoài
1	YP1002.02.0020	2×0,2	4.6	Xám, Đen
2	YP1002.03.0020	3×0,2	4,8	Xám, Đen
3	YP1002.04.0020	4×0,2	5.2	Xám, Đen
4	YP1002.05.0020	5×0,2	5,4	Xám, Đen
5	YP1002.06.0020	6×0,2	5,8	Xám, Đen
6	YP1002.08.0020	8×0,2	6,5	Xám, Đen
7	YP1002.10.0020	10×0,2	7,5	Xám, Đen
số 8	YP1002.12.0020	12×0,2	7.2	Xám, Đen
9	YP1002.16.0020	16×0,2	7,8	Xám, Đen
10	YP1002.20.0020	20×0,2	8,4	Xám, Đen
11	YP1002.02.0030	2×0,3	5.0	Xám, Đen
12	YP1002.03.0030	3×0,3	5.2	Xám, Đen
13	YP1002.04.0030	4×0,3	5,6	Xám, Đen
14	YP1002.05.0030	5×0,3	6.0	Xám, Đen
15	YP1002.06.0030	6×0,3	6.2	Xám, Đen
16	YP1002.08.0030	8×0,3	7.2	Xám, Đen
17	YP1002.10.0030	10×0,3	8,0	Xám, Đen
18	YP1002.12.0030	12×0,3	7,8	Xám, Đen
19	YP1002.16.0030	16×0,3	8,4	Xám, Đen
20	YP1002.20.0030	20×0,3	9,0	Xám, Đen

Thông số kỹ thuật của cáp linh hoạt ngoài trời chống tia cực tím Pur

●Vỏ bọc PUR chuyên dụng, có độ linh hoạt cao

●Phạm vi nhiệt độ: Cài đặt di động: -20°C đến +80°C Cài đặt cố định: -40°C đến +90°C

●Tốc độ trượt/tốc độ trượt tối đa: 5 m/s, 3 m/s

●Gia tốc tối đa: 50 m/s

● Điện áp kiểm tra: 2000V

● Điện trở cách điện:Tối thiểu 20 MOhmxkm

● Bán kính uốn tối thiểu: Lắp đặt di động: 6 x đường kính cáp Lắp đặt cố định: 4 x đường kính cáp

●Khả năng chịu dầu: chịu dầu hoàn toàn

● Tuân thủ các quy định RoHS và Reach của EU.

● Chất chống cháy, tuân thủ tiêu chuẩn IEC 60332-1-2, CEI 20-35, FT1, VW-1.

Cấu trúc cáp linh hoạt ngoài trời chống tia cực tím

● Dây dẫn bằng đồng đóng hộp 0,08mm2 (dưới 0,5mm2) hoặc đồng trần (0,5mm2 trở lên)

●Dây đồng siêu mịn, tuân thủ DIN VDE 0295 Loại 6 và IEC 60228 Loại 6

● Lớp cách nhiệt PVC đặc biệt

● Lõi mã màu (dưới 0,5 mm²)

● Lõi mã màu đen với mã số màu trắng liên tục (0,5 mm² trở lên), có dây nối đất màu vàng-xanh ở lớp ngoài (3 lõi trở lên)

● Lõi xoắn đồng tâm có độ cao tối ưu

● Tấm chắn bện dây đồng mạ thiếc cải tiến

● Độ che phủ tối thiểu 90%

● Vật liệu composite PUR có độ ma sát thấp, chịu mài mòn, chịu nhiệt độ thấp và chịu dầu.

● Màu xám, đen hoặc màu sắc có thể tùy chỉnh theo yêu cầu của khách hàng

Tiêu chuẩn thử nghiệm cáp xích kéo có độ linh hoạt cao

(10 triệu lần kiểm tra độ tin cậy đối với xích kéo)

1.Thử nghiệm uốn dây xích

Phương pháp thử nghiệm: Lấy cụm cáp thành phẩm dài 2 mét, uốn cong với bán kính gấp 6 lần đường kính ngoài của cáp, di chuyển qua lại với quãng đường di chuyển 900mm với tốc độ 90 vòng/phút.

Tiêu chí đánh giá: 1. Hơn 10.000.000 chu kỳ chuyển động tịnh tiến mà không bị hở mạch hoặc đoản mạch. 2. Không bị vỡ vỏ.

2.Thử uốn hai bánh

Phương pháp thử nghiệm: Lấy một sợi cáp thành phẩm dài 5 mét, theo đường kính ròng rọc và trọng lượng của tải quy định, ròng rọc di chuyển qua lại với tốc độ 0,33 mét mỗi giây, với khoảng cách di chuyển hơn 1,0 mét.

Tiêu chí đánh giá: 1. Hơn 500.000 chu kỳ chuyển động tịnh tiến mà không bị hở mạch hoặc đoản mạch. 2. Không bị vỡ vỏ.

Thử nghiệm uốn 3,90 độ

Phương pháp thử nghiệm: Lấy một sợi cáp thành phẩm dài 2 mét, uốn cong với bán kính gấp 2,5 lần đường kính ngoài của cáp, sử dụng trọng lượng quy định theo tiêu chuẩn và uốn cong với tốc độ 40 chu kỳ mỗi phút.

Tiêu chí đánh giá: 1. Hơn 200.000 chu kỳ chuyển động tịnh tiến mà không bị hở mạch hoặc đoản mạch. 2. Vỏ bọc không bị vỡ.
