TP100.02 ULTRA HIGH FLEXIBLE PUR CONTROL CABLE SHIELDED (20 million times reliability tests for drag chain) Overhead application travel distance is less than 100 meters
Dữ liệu kỹ thuật
Phạm vi nhiệt độ:
Di chuyển bên trong xích kéo: -20°C đến 80°C
Di chuyển ra ngoài xích kéo: -40°C đến 80°C
Bán kính uốn:
Di chuyển bên trong xích kéo: Tối thiểu 7,5xd
Moving outside the drag chain: Minimum 5 xd
Cuộc sống của chuỗi kéo:
Các yếu tố ảnh hưởng đến tuổi thọ của cáp trong xích kéo:
Nhiệt độ, Bán kính uốn, Khoảng cách di chuyển, Tốc độ
Tiêu chuẩn kiểm tra chuỗi kéo ổn định và TUV:
Phạm vi nhiệt độ: +15°C đến 25°C
Bán kính uốn: 7,5xd
Khoảng cách di chuyển: 0,9 mét
Tốc độ: 90 chu kỳ/phút
Tuổi thọ của xích kéo có thể đạt tới: 20 triệu lần chu kỳ
Tốc độ và gia tốc tối đa:
Phía trên: 8 m/s Trượt: 5 m/s Gia tốc: 80 m/s²
Khoảng cách di chuyển:
Đối với các ứng dụng trên cao, khoảng cách di chuyển dưới 100 mét
Điện áp tiêu chuẩn: 300/600V
Điện áp thử nghiệm: 3000V
Especially suitable for continuous high-strength and high-speed bending applications in machinery, machine tools, and other equipment. Particularly suitable for high-speed and long-distance applications in drag chains. The TP100.02 series drag chain cables have been widely used in indoor drag chain systems for warehousing equipment, processing equipment, packaging equipment, indoor cranes, glass equipment, as well as in the packaging and logistics industries. .

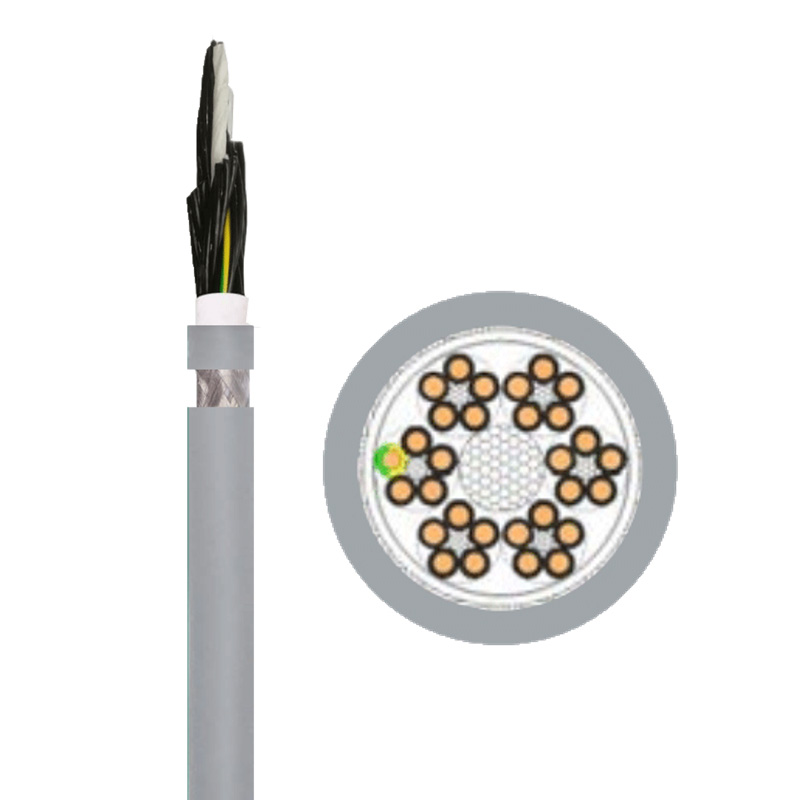

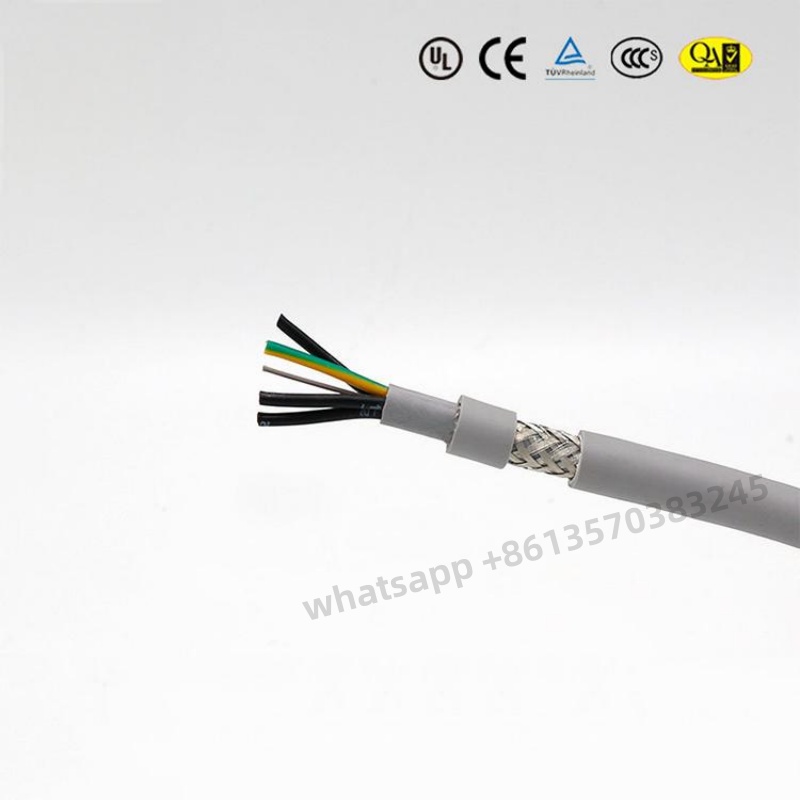

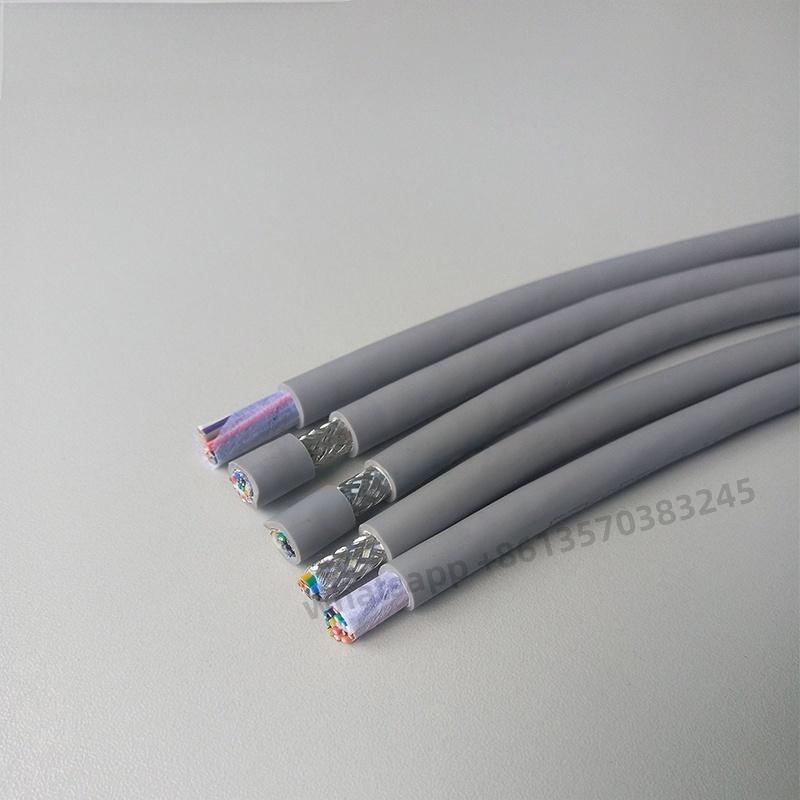

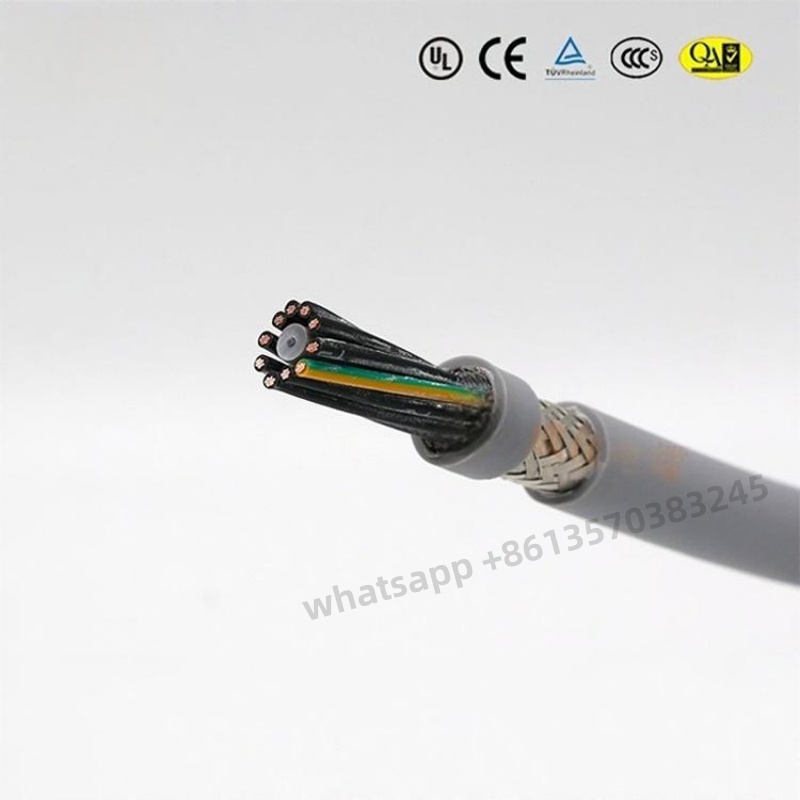

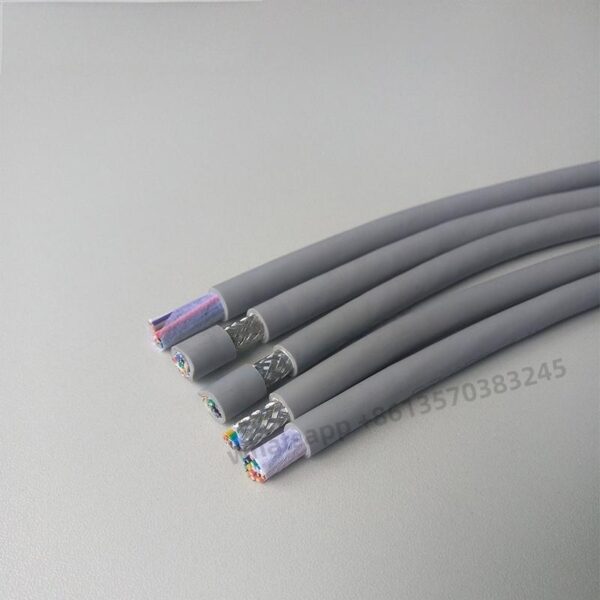

Cấu trúc cáp
Cơ cấu sản phẩm:
Phù hợp với UL758 PHONG CÁCH 21233
Dây dẫn:
Dây đồng trần mịn có độ bền uốn cao, phù hợp với DIN VDE 0295 Loại 5 và IEC 60228 Loại 5
Cách nhiệt:
Vật liệu cách nhiệt polymer TPE hiệu suất cơ học cao
Màu dây lõi:
Cross-sectional area < 0.5 mm²: Colored core wires for differentiation, colors conform to DIN 47100 standard
Cross-sectional area ≥ 0.5 mm²: Green-yellow ground wire with black core wire marked with white numbers
Phương pháp mắc kẹt:
For core wire quantity < 12: Short pitch stranding in one layer
For core wire quantity ≥ 12: Grouped and twisted twice to enhance torsional strength
Inner Sheath: Modified PUR Polymer
Che chắn tổng thể: Che chắn dây đồng đóng hộp cường độ cao, độ phủ quang học ≥ 85%
Áo khoác ngoài:
Polyme PUR cường độ cao đã biến tính
| Mục | Mã sản phẩm | Số lượng lõi và diện tích mặt cắt ngang | Đường kính ngoài gần đúng | Màu sắc | Số sản phẩm | MOQ |
| 1 | TP100.02.04.0050 | 4G0.5 | 6.40 | Xám | C-1040 | |
| 2 | TP100.02.05.0050 | 5G0.5 | 7 giờ 00 | Xám | C-1041 | |
| 3 | TP100.02.07.0050 | 7G0.5 | 8 giờ 00 | Xám | C-1043 | |
| 4 | TP100.02.12.0050 | 12G0.5 | 11 giờ 00 | Xám | C-1047 | ※ |
| 5 | TP100.02.18.0050 | 18G0.5 | 13.40 | Xám | C-1050 | ※ |
| 6 | TP100.02.25.0050 | 25G0.5 | 14.80 | Xám | C-1053 | ※ |
| 7 | TP100.02.03.0075 | 3G0,75 | 6 giờ 60 | Xám | C-1058 | |
| số 8 | TP100.02.04.0075 | 4G0.75 | 7 giờ 00 | Xám | C-1059 | |
| 9 | TP100.02.05.0075 | 5G0,75 | 7.60 | Xám | C-1060 | |
| 10 | TP100.02.07.0075 | 7G0,75 | 9.00 | Xám | C-1062 | |
| 11 | TP100.02.12.0075 | 12G0,75 | 12.40 | Xám | C-1066 | ※ |
| 12 | TP100.02.18.0075 | 18G0,75 | 14.80 | Xám | C-1069 | ※ |
| 13 | TP100.02.36.0075 | 36G0,75 | 21.00 | Xám | C-1074 | ※ |
| 14 | TP100.02.42.0075 | 42G0,75 | 23:00 | Xám | C-1075 | ※ |
| 15 | TP100.02.03.0100 | 3G1.0 | 7 giờ 20 | Xám | C-1077 | |
| 16 | TP100.02.04.0100 | 4G1.0 | 7 giờ 80 | Xám | C-1078 | |
| 17 | TP100.02.05.0100 | 5G1.0 | 8 giờ 50 | Xám | C-1079 | |
| 18 | TP100.02.07.0100 | 7G1.0 | 9.50 | Xám | C-1081 | |
| 19 | TP100.02.18.0100 | 18G1.0 | 16.20 | Xám | C-1088 | ※ |
| 20 | TP100.02.25.0100 | 25G1.0 | 18.60 | Xám | C-1091 | ※ |
| 21 | TP100.02.03.0150 | 3G1.5 | 7 giờ 80 | Xám | C-1096 | |
| 22 | TP100.02.04.0150 | 4G1.5 | 8 giờ 50 | Xám | C-1097 | |
| 23 | TP100.02.05.0150 | 5G1.5 | 9 giờ 20 | Xám | C-1098 | |
| 24 | TP100.02.07.0150 | 7G1.5 | 10:80 | Xám | C-1100 | ※ |
| Mục | Mã sản phẩm | Số lượng lõi và diện tích mặt cắt ngang | Đường kính ngoài gần đúng | Màu sắc | Số sản phẩm | MOQ |
| 25 | TP100.02.12.0150 | 12G1.5 | 15.60 | Xám | C-1104 | ※ |
| 26 | TP100.02.18.0150 | 18G1.5 | 19:00 | Xám | C-1107 | ※ |
| 27 | TP100.02.25.0150 | 25G1.5 | 22.00 | Xám | C-1110 | ※ |
| 28 | TP100.02.36.0150 | 36G1.5 | 26.00 | Xám | C-1112 | ※ |
| 29 | TP100.02.42.0150 | 42G1.5 | 28.00 | Xám | C-1113 | ※ |
| 30 | TP100.02.03.0250 | 3G2,5 | 9.40 | Xám | C-1115 | |
| 31 | TP100.02.04.0250 | 4G2.5 | 10:80 | Xám | C-1116 | ※ |
| 32 | TP100.02.05.0250 | 5G2.5 | 11.40 | Xám | C-1117 | ※ |
| 33 | TP100.02.07.0250 | 7G2.5 | 13.60 | Xám | C-1119 | ※ |
| 34 | TP100.02.12.0250 | 12G2.5 | 19:00 | Xám | C-1123 | ※ |
Ghi chú
1.G = Có dây nối đất màu vàng xanh X = Không có dây nối đất màu vàng xanh
2. Kích thước máy đo dây Mỹ (AWG) là gần đúng; diện tích mặt cắt thực tế chiếm ưu thế
3.Đối với dây có đường kính ngoài lớn hơn 10 mm, yêu cầu đặt hàng tối thiểu 10 mét cho các mặt hàng ※ được chỉ định và việc giao hàng sẽ được thực hiện khi cần thiết
