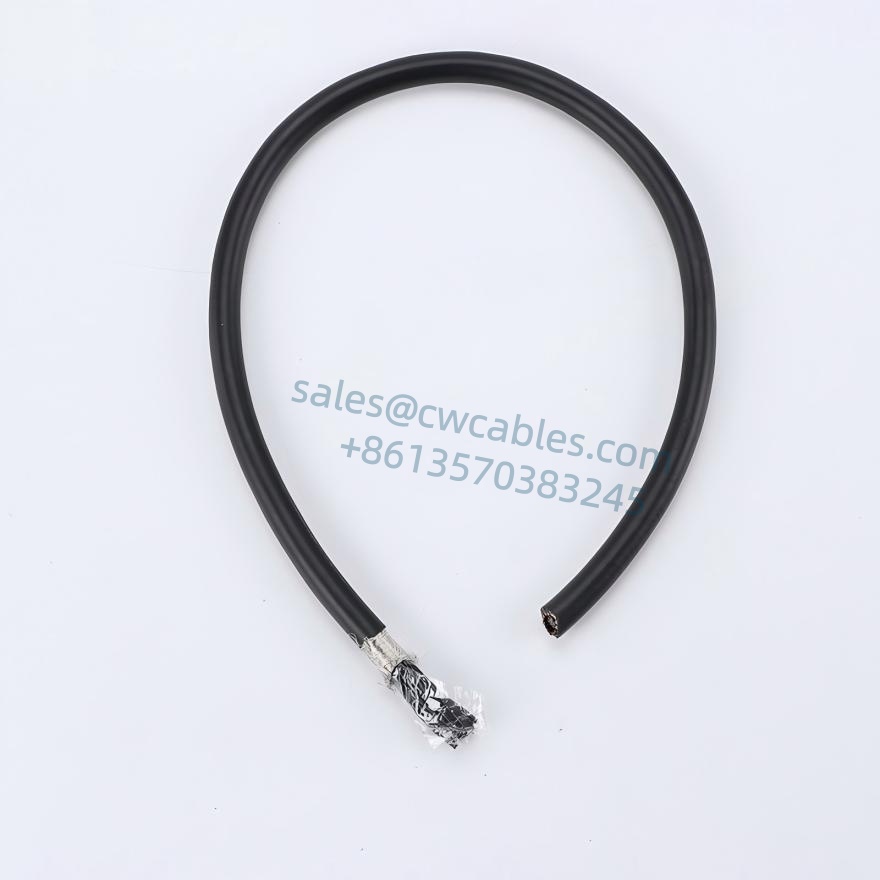

This Flexible Cable Tray Servo Extension Cable is particularly designed for enduring continuous drag chain bending applications in mechanical equipment and machine tools. Made with specially modified insulation and outer coating materials, it exhibits superior wear resistance and dielectric resistance. It is capable of withstanding long-term forces like acceleration, deceleration, stretching, and compression, as well as enduring over five million cycles of periodic bending, while preserving its high level of stability consistently.
Flexible Cable Tray Servo Extension Cable Parameter
| YY501 HIGH FLEXIBLE DRAG CHAIN CONTROL CABLE(Black CORE) ( 5 million times reliability tests for drag chain)) | ||||
| KHÔNG. | Mã sản phẩm | Số lõi và diện tích mặt cắt ngang | Đường kính ngoài gần đúng （mm) | Màu vỏ ngoài |
| (SỐ.Xm㎡) | ||||
| 1 | YY501.05.0050 | 5G0.5 | 6.0 | Đen |
| 2 | YY501.06.0050 | 6G0.5 | 6,5 | Đen |
| 3 | YY501.08.0050 | 8G0.5 | 7,6 | Đen |
| 4 | YY501.09.0050 | 9G0.5 | 8.3 | Đen |
| 5 | YY501.10.0050 | 10G0.5 | 8,8 | Đen |
| 6 | YY501.12.0050 | 12G0.5 | 8,4 | Đen |
| 7 | YY501.16.0050 | 16G0.5 | 9,4 | Đen |
| số 8 | YY501.20.0050 | 20G0.5 | 10.2 | Đen |
| 9 | YY501.05.0075 | 5G0,75 | 7,0 | Đen |
| 10 | YY501.06.0075 | 6G0,75 | 7,5 | Đen |
| 11 | YY501.08.0075 | 8G0,75 | 8,8 | Đen |
Flexible Cable Tray Servo Extension Cable Technical data
Vỏ bọc PVC đặc biệt có độ linh hoạt cao
● Temperature range: Mobile installation: -5°C to +70°C Fixed installation: -15°C to +80°C
● Điện áp danh định Uo/U: 300/300V
● Điện áp thử nghiệm: 1500V
● Insulation resistance: Minimum 20 MOhm xkm
● Bán kính uốn tối thiểu: Cài đặt di động: 7,5 lần đường kính cáp Cài đặt cố định: 6 lần đường kính cáp
● Compliance with EU RoHS, Reach regulations.

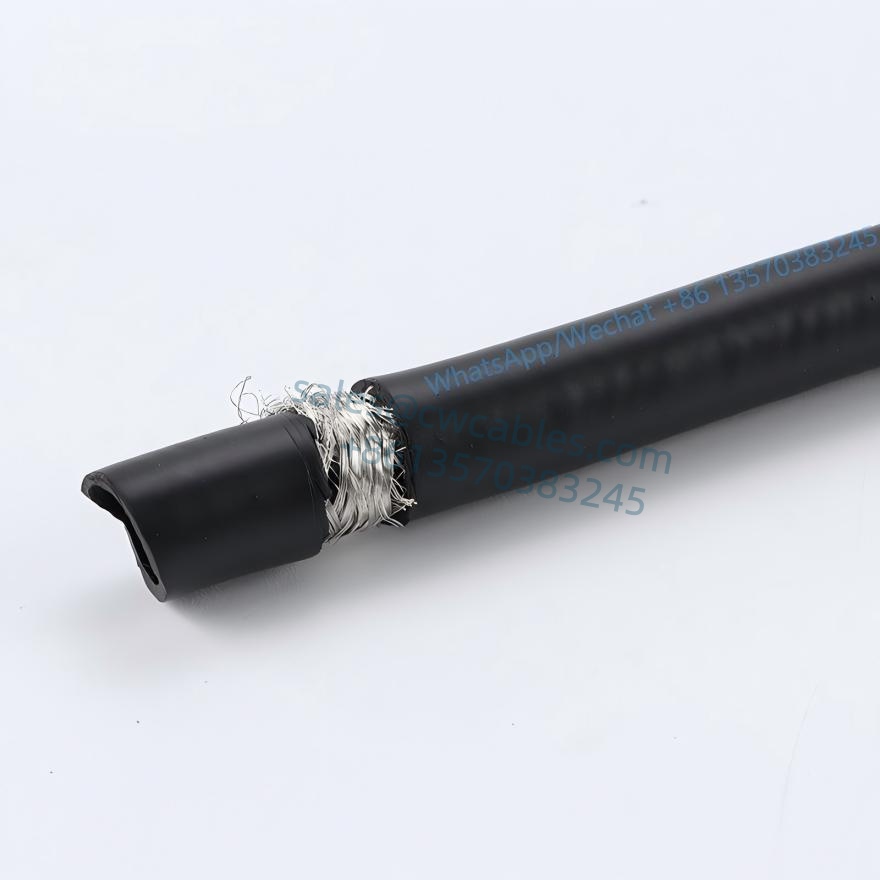

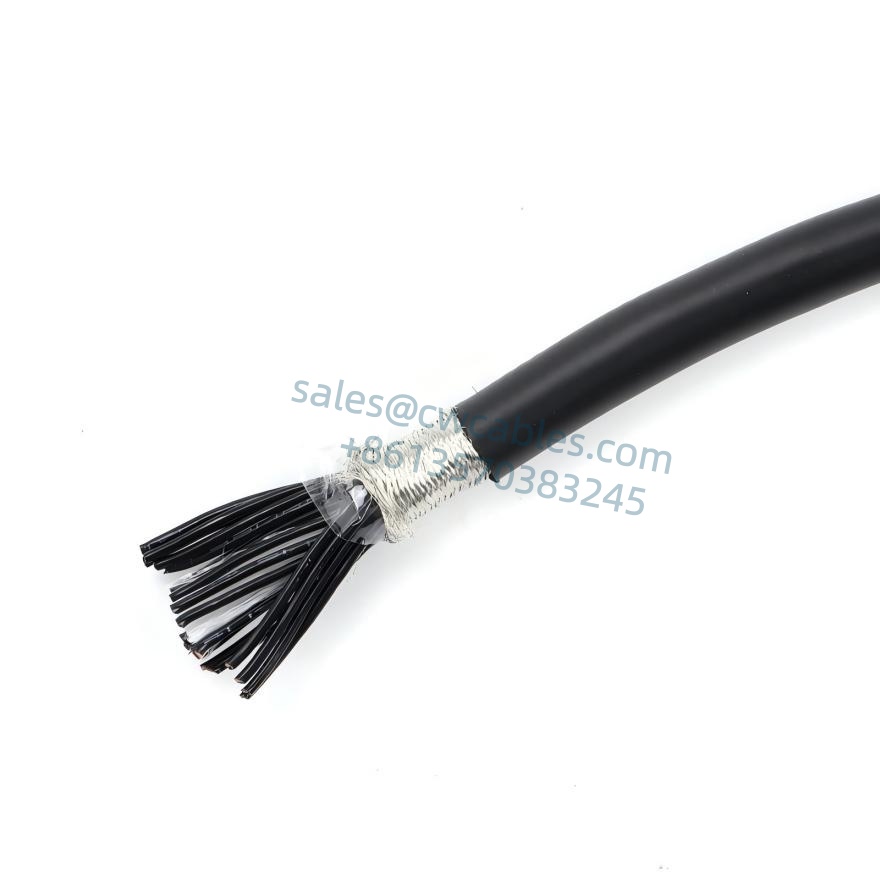

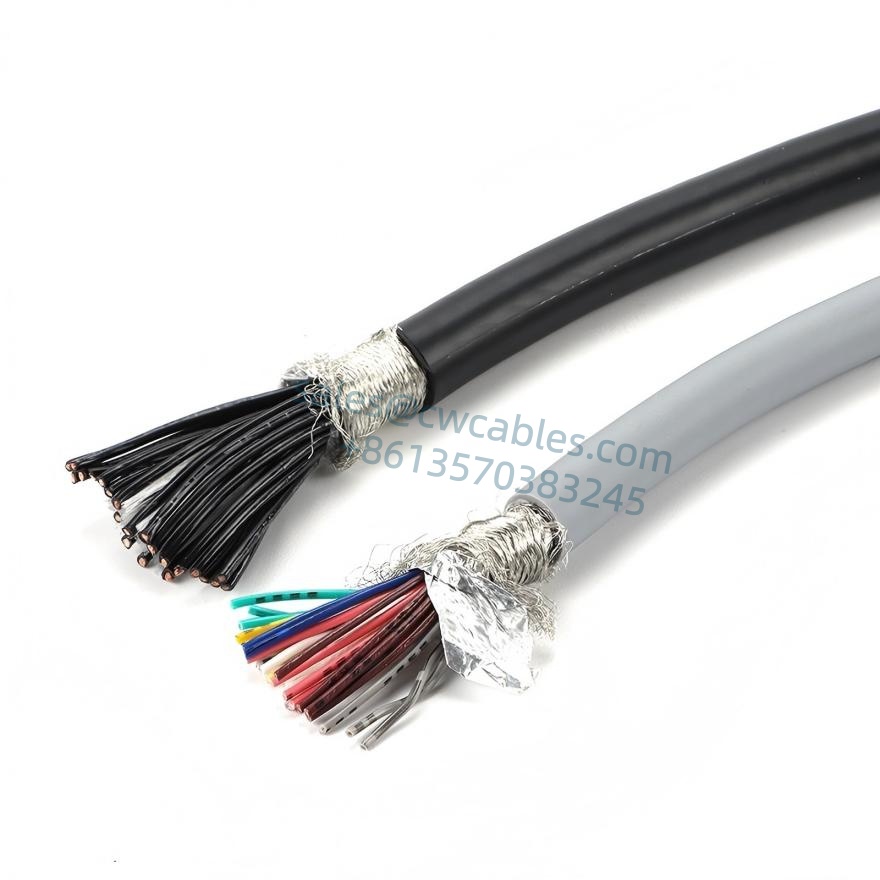

Flexible Cable Tray Servo Extension Cable Structure:
Bare copper conductor, fine copper wire Compliant with DIN VDE 0295 Class 6 and IEC 60228 Class 6
● Lớp cách nhiệt PVC đặc biệt
● Black core wire with continuous white numerical coding
● Yellow-green grounding wire on the outer layer (3 cores and above)
● The wire cores are twisted with optimal lay length and layered.
● Vỏ ngoài bằng PVC đặc biệt
● Black (RAL 9005) matte
| Tiêu chuẩn kiểm tra cáp xích kéo 5 triệu lần có tính linh hoạt cao | ||
| Kiểm tra uốn dây kéo Phương pháp thử nghiệm: Lấy một sợi cáp thành phẩm dài 2 mét, có bán kính uốn gấp 6 lần đường kính ngoài của cáp, hành trình di chuyển 900 mm và chuyển động tịnh tiến với tốc độ 90 lần/phút. |
Kiểm tra cuộn dây hai bánh Phương pháp kiểm tra: Lấy một sợi cáp thành phẩm dài 5 mét, theo đường kính ròng rọc quy định và trọng lượng của quả nặng. Ròng rọc di chuyển với tốc độ 0,33 m / giây và khoảng cách di chuyển là hơn 1,0 mét trong điều kiện chuyển động qua lại |
Kiểm tra uốn cong 90 độ Phương pháp thử nghiệm: Lấy một sợi cáp thành phẩm dài 2 mét, có bán kính uốn bằng 2,5 lần đường kính ngoài của cáp, theo trọng lượng tiêu chuẩn quy định của các quả nặng, uốn với tốc độ 40 lần/phút. |
| Tiêu chí phán đoán: 1. Số lần chuyển động qua lại vượt quá 5.000.000 lần mà không bị hở mạch hoặc đoản mạch. 2. Vỏ bọc không bị gãy | Tiêu chí phán đoán: 1. Số lần chuyển động qua lại vượt quá 200.000 lần mà không bị hở mạch hoặc đoản mạch. 2. Vỏ bọc không bị gãy | Tiêu chí phán đoán: 1. Số lần chuyển động qua lại vượt quá 100.000 lần mà không bị hở mạch hoặc đoản mạch. 2. Vỏ bọc không bị gãy |
