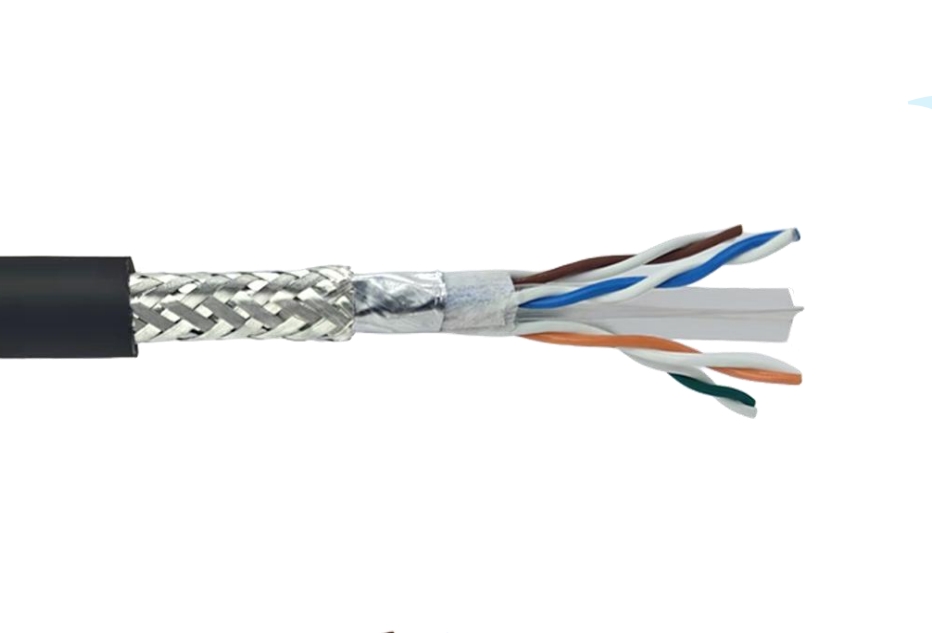

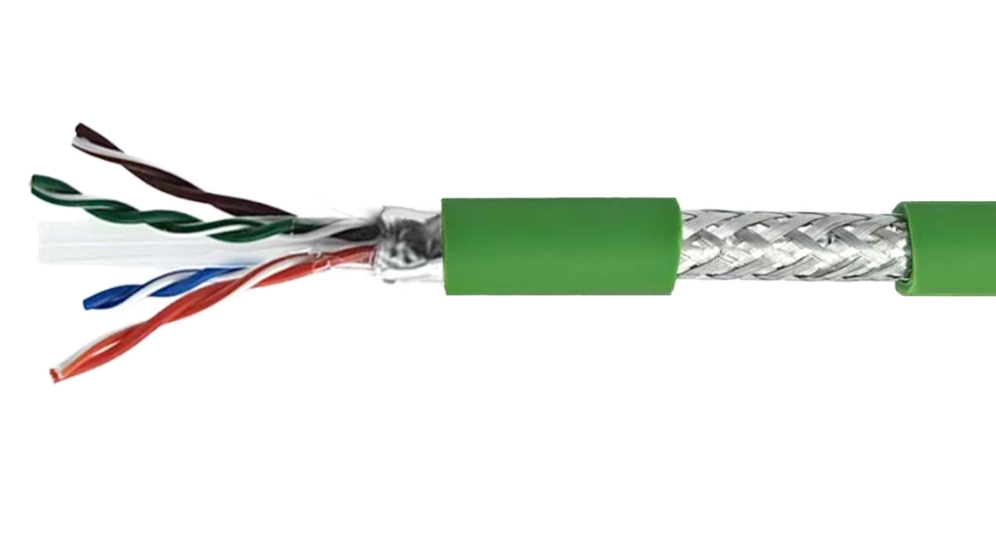

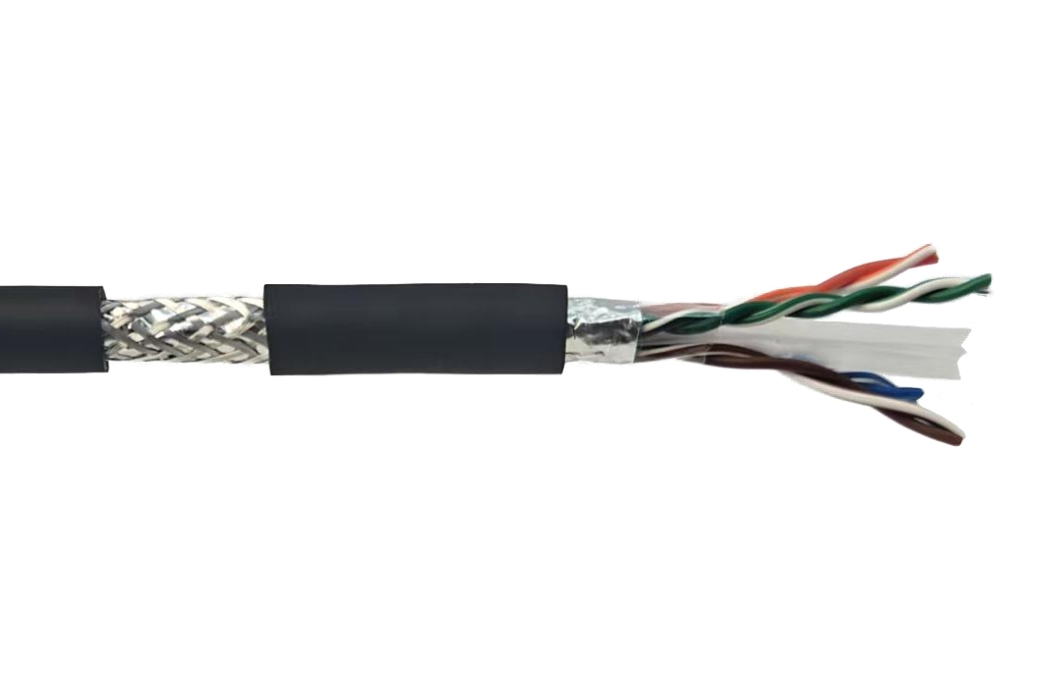

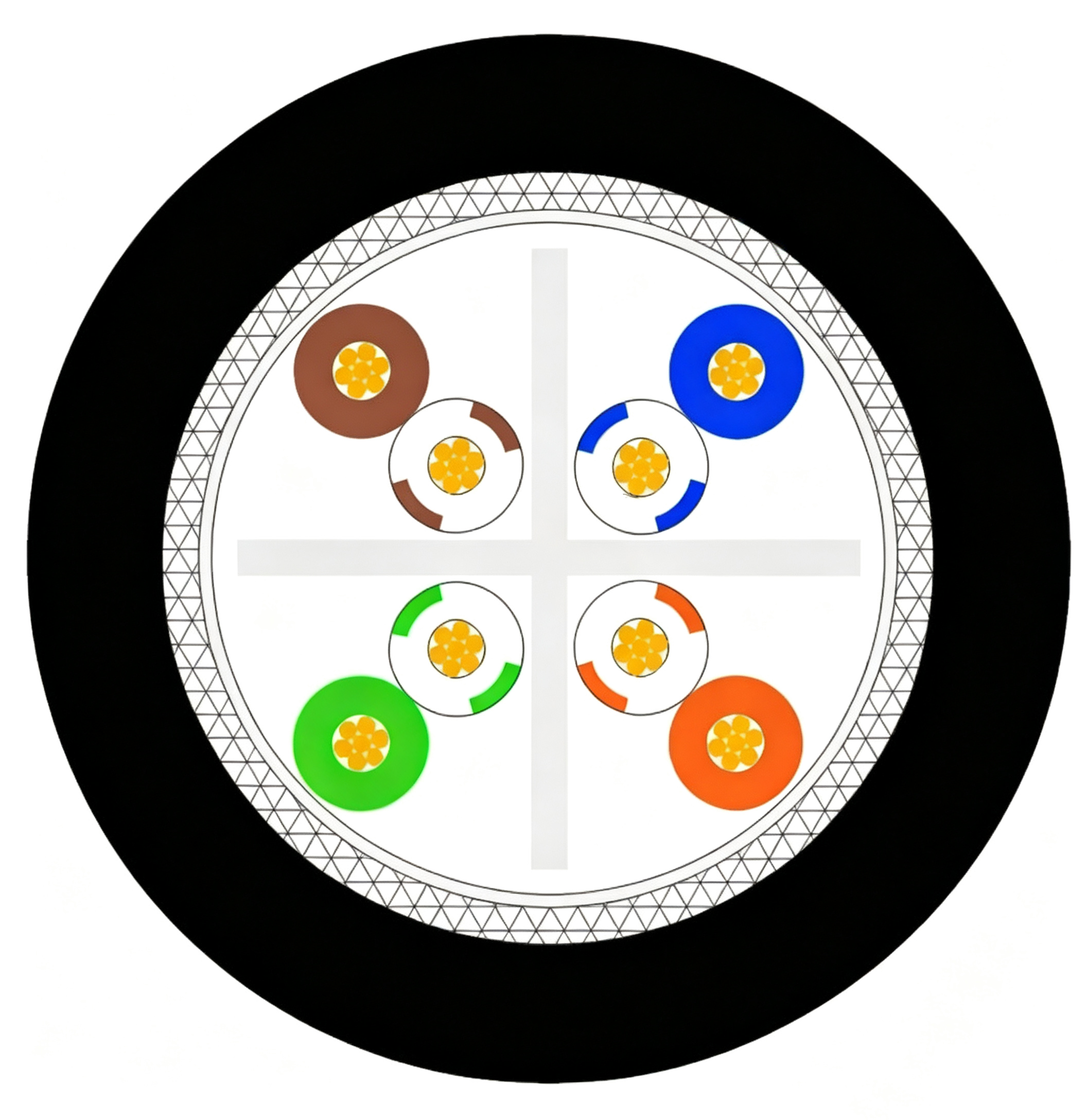

Cơ cấu sản phẩm
Dây dẫn: Dây đồng trần mảnh, tuân thủ tiêu chuẩn dây dẫn IEC 60228 và DIN VDE 0295
Vật liệu cách nhiệt: PE polyetylen; Nâu & Trắng được đánh dấu Nâu, Xanh lam & Trắng được đánh dấu Xanh lam, Cam & Trắng được đánh dấu Cam, Xanh lục & Trắng được đánh dấu Xanh lục
Chất độn: Dải phân cách PE
Tấm chắn: Bọc giấy nhôm + tấm chắn bện bằng đồng đóng hộp, độ che chắn tổng thể ≥75%
Vỏ ngoài: PVC đặc biệt có độ bền cơ học cao, sơn đen mờ (tương tự RAL 9005)
Thông số kỹ thuật
Điện áp định mức: 30 V
Điện áp thử nghiệm: 500 V
Trở kháng đặc trưng: 100±15 Ω
Phạm vi nhiệt độ:
Đã sửa lỗi cài đặt: -40 ~ +80 ° C
Lắp đặt xích chuyển động: -20 ~ +70 °C
Bán kính uốn:
Đã sửa lỗi cài đặt: 6 × D (Đường kính ngoài của cáp)
Lắp đặt xích di chuyển: 14 × D (Đường kính ngoài của cáp)
Độ bền của xích cáp: ≥5 triệu chu kỳ (tốc độ di chuyển tối đa 2,1 m/s)
Hiệu suất xoắn: ≥1 triệu chu kỳ (Chiều dài cáp L ≥400 mm; ±180°; 30 chu kỳ/phút)
Kháng dầu: Kháng dầu tuyệt vời
Khả năng chống cháy: Tuân thủ UL 1581 FT2 / IEC 60332-1-2
Không chì: Tuân thủ tiêu chuẩn môi trường Chỉ thị EU 2011/65/EU (RoHS-II)
Tiêu đề sản phẩm
Cáp Ethernet công nghiệp CAT.6A SF/UTP linh hoạt cao cho chuỗi cáp 5 triệu chu kỳ
Kịch bản ứng dụng
1.Tương thích với các giao thức EtherCAT và EtherNet/IP
2. Hỗ trợ truyền Ethernet công nghiệp từ 100 Mbit/s đến 10 Gbit/s
3. Vận hành chuỗi cáp thường xuyên ở tốc độ trung bình và tốc độ cao
4. Ứng dụng yêu cầu khả năng chống mài mòn và chống cháy
5. Ứng dụng yêu cầu khả năng chống mài mòn và chống cháy
Chú thích sơ đồ: Hệ thống điều khiển PLC, Ứng dụng xích cáp công nghiệp
