Кабель высокой гибкости, также известный как кабель буксирной цепи, обычно используется в системах движения буксирной цепи в качестве носителя для передачи мощности и сигнала. Он имеет многожильную структуру проводника и оболочку из гибких и износостойких материалов низкой вязкости, что позволяет снизить скорость износа кабеля во время непрерывного возвратно-поступательного движения.
В ситуациях, когда необходимо перемещать оборудование взад и вперед, чтобы предотвратить запутывание, износ, отсоединение, зависание и рассыпание кабелей, гибкие кабели часто помещают в тянущие цепи для защиты кабелей, и кабели также могут перемещаться вперед и назад вместе с тянущими цепями. Этот тип кабеля высокой гибкости, который может перемещаться вперед и назад вместе с буксировочными цепями, не изнашиваясь, также называется кабелем буксирной цепи, кабелем цепи резервуара, мобильным кабелем, кабелем робота и т. д. Это специальный кабель, разработанный специально для частых изгибов, скручиваний и перемещений. К его основным особенностям относятся устойчивость к изгибу, длительный срок службы, малый радиус изгиба и способность стабильно работать в течение длительного времени в динамических условиях.
Структура проводов кабелей высокой гибкости в основном основана на структуре многожильных медных проводов стандартов DIN VDE 0295 и IEC 228. Оболочка в основном изготовлена из маловязких, гибких и износостойких материалов, чтобы замедлить скорость износа кабеля при непрерывном возвратно-поступательном движении.
Сегодня мы расскажем об особенностях кабель высокой гибкости с точки зрения материала и конструкции кабеля:
1. Растяжимый центр высокой гибкий кабель
2. Структура проводника гибкий провод
Кабели следует выбирать проводники с хорошей гибкостью. Вообще говоря, чем тоньше проводник, тем лучше гибкость кабеля. Однако если проводник слишком тонкий, это может привести к запутыванию кабеля. В зависимости от размера кабеля серия долгосрочных экспериментов позволила подобрать подходящие комбинации экранирования для диаметра, длины и шага одного проводника в диапазоне от 0,08 мм до 0,2 мм. Имеет хорошую прочность на растяжение.
3. Изоляция жил кабелей высокой гибкости (кабель цепи перетаскивания)
Изоляционные материалы внутри кабеля не могут прилипать друг к другу, а изоляционный слой также должен поддерживать каждую жилу провода. Поэтому в кабелях высокой гибкости можно использовать только модифицированные материалы ПВХ или ТПЭ и ПЭ, полученные под высоким давлением.
4. Закрученная структура гибкий провод
Многопроволочная конструкция должна быть намотана вокруг стабильного центра растяжения с подходящим шагом скрутки. Однако из-за применения изоляционных материалов конструкция многожильного провода должна проектироваться в соответствии с состоянием движения. Начиная с 12 жил, следует использовать несколько наборов многожильных проводов.
5. Внутренняя структура гибкий кабель
6. Экранирующий слой гибкого кабеля.
Плотно сплетенный слой снаружи внутренней оболочки и рыхлая сплетенная лента снизят способность защиты от ЭМС, и экранирующий слой быстро выйдет из строя из-за разрушения экранирования. Плотно сплетенный защитный слой также противостоит скручиванию.
7. Внешняя оболочка гибкого кабеля
Внешняя оболочка, изготовленная из различных улучшенных материалов, имеет различные функции, включая устойчивость к ультрафиолетовому излучению, устойчивость к низким температурам, маслостойкость и оптимизацию затрат. Но все эти внешние оболочки имеют одно общее — высокую износостойкость и ни к чему не прилипают. Внешняя оболочка должна быть очень гибкой, но также выполнять поддерживающую функцию, конечно же, она должна быть сформирована под высоким давлением.

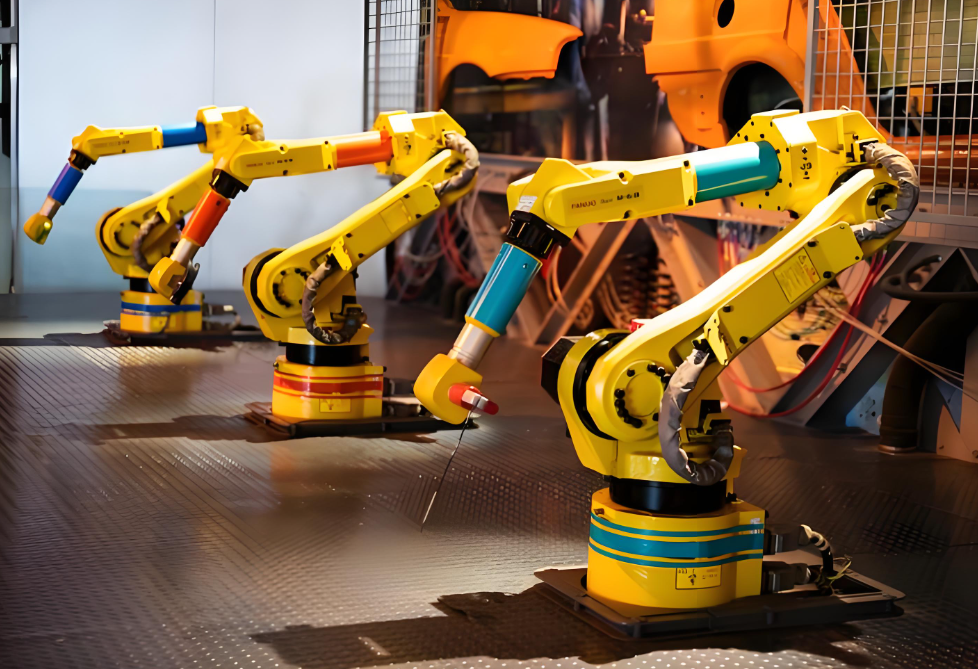

Кабели с высокой гибкостью можно выбрать со сроком службы 5–50 миллионов раз и минимальным радиусом изгиба от 4 до 7,5 дней в соответствии с различными сценариями использования, подходящими для динамических сценариев, таких как роботы, буксирные цепи и барабаны.
